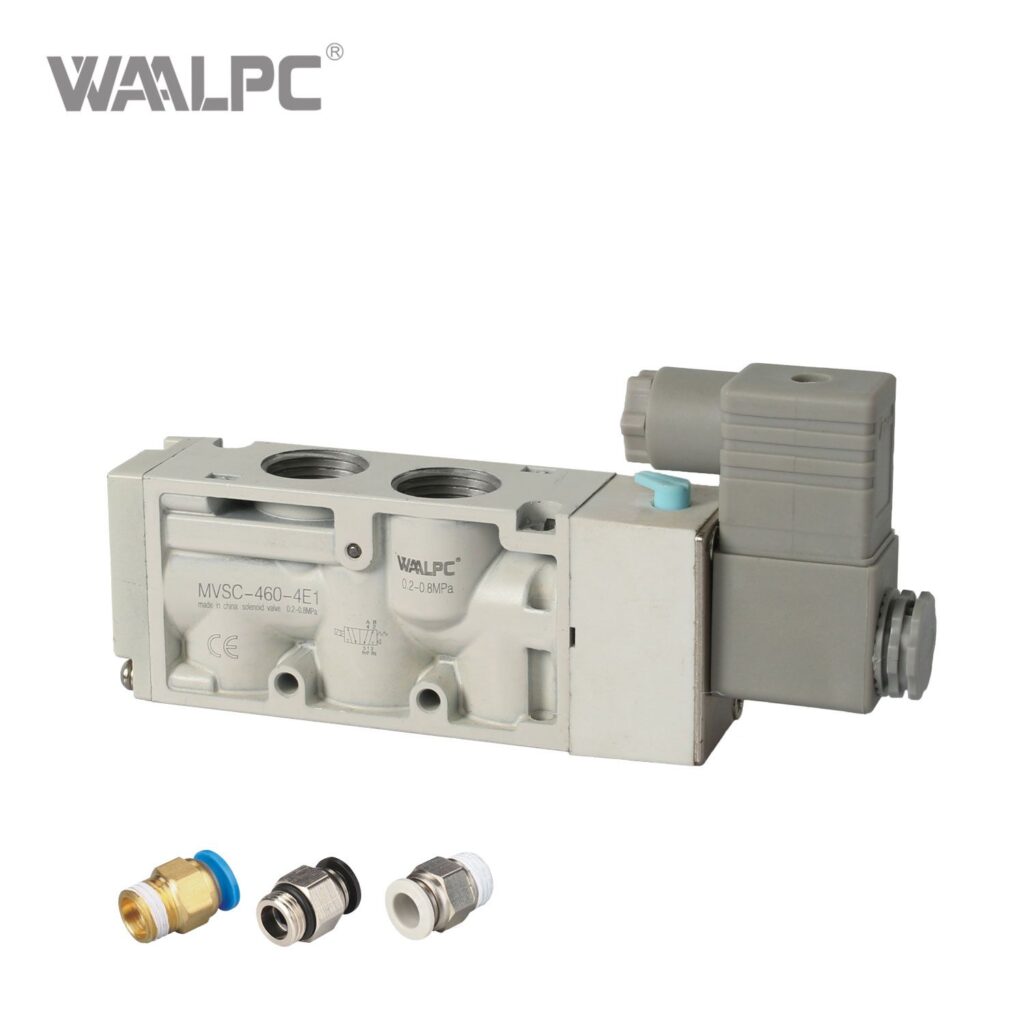

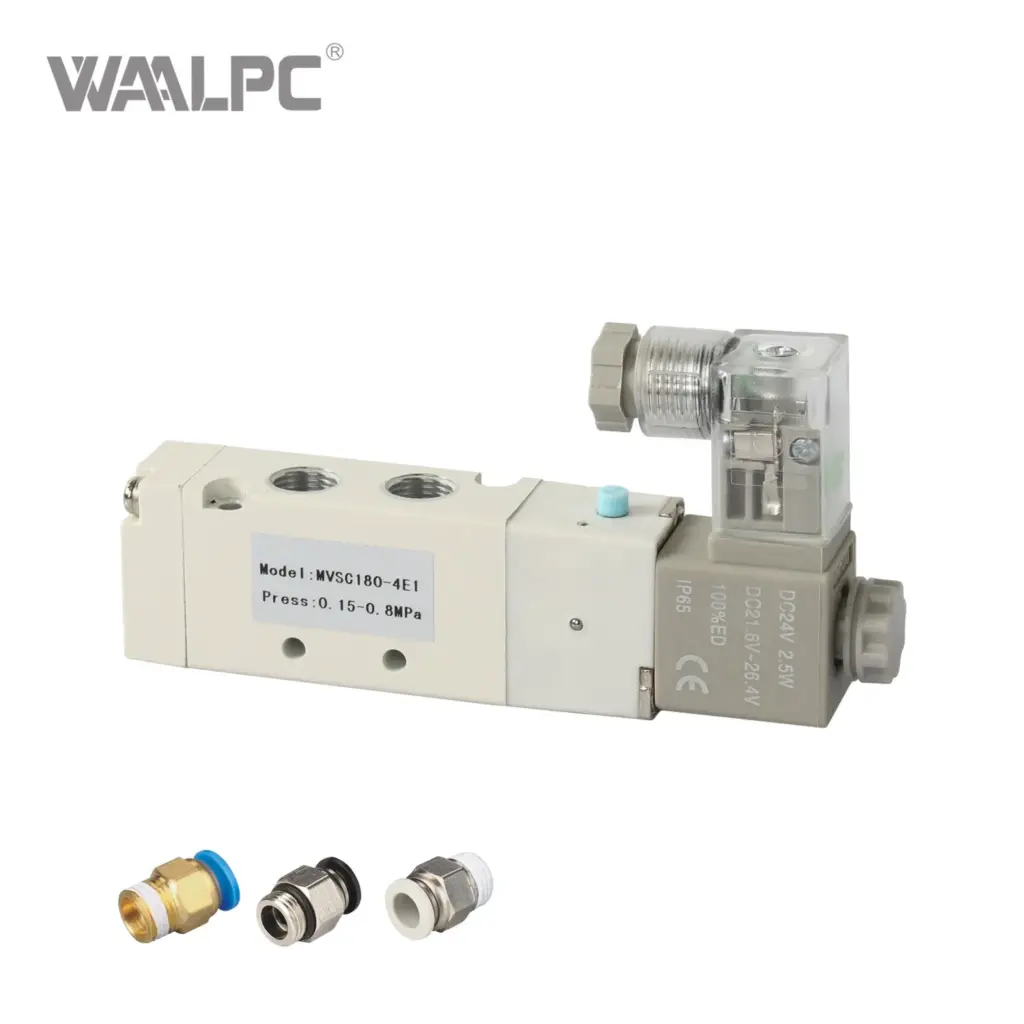

Распределитель электромагнитный 5/2 MVSC
MVSC электромагниттік таратқышы 5/2 — WAALPC сериясы
MVSC — электромагнитпен басқарылатын 5/2 таратқыш, пилоты ішкі.
Серияның барлық позициялары осы беттегі кестеде.
MVSC — WAALPC өндірген үйлесімді аналог: таңдау алдында жабдығыңыздың артикулын кесте кодтарымен салыстырыңыз.
Электромагнитный распределитель 5/2 WAALPC MVSC: моностабильная (4E1) и бистабильная (4E2) версии, корпуса 180/220/260/300/460/600 с портами G1/8 – G1/2, 6 напряжений катушки. Прямой совместимый аналог Mindman MVSC.
Цены — по каталогу на 03.11.2026; точная цена исполнения — в таблице ниже и в корзине.
+7 707 540-71-38 · WhatsApp на всех номерах ·
Корпус типоөлшемінің кодтары: 180, 220, 260, 300, 460, 600. Порт жалғауы: 180 — G1/8, 220 және 260 — G1/4, 300 — G3/8, 460 — G1/2.
Катушка кернеуі: AC110V, AC220V, DC12V, DC24V; кернеу ауытқуы ±10%, катушка оқшаулау класы — F. Тұтынатын қуат: AC 4,8 / 4,4 ВА (іске қосу / ұстап тұру), DC 2 Вт.
Тұрақтылық түрі — бір орнықты (4E1) немесе екі орнықты (4E2). Басқару — электромагниттік, ішкі пилотты; золотник — поршеньді; қолмен басқару дублері бар; орнату күйі — кез келген. Корпус — алюминий қорытпасы, тығыздағыш — NBR.
Жұмыс ортасы — тазартылған сығылған ауа (сүзу 40 мкм); жұмыс қысымы 0,2–0,8 МПа (2–8 бар), сынау қысымы 1,0 МПа; қоршаған орта температурасы −5…+50 °C. 5/2 орындалуы үшін: Cv коэффициенті 1,0, 6 бардағы шығын Qn 1000 нл/мин, тиімді қима S 18 мм². Іске қосылу уақыты 30 / 30 мс (қосу / өшіру), ауысу жиілігі 20 Гц-ке дейін. Позицияны алдымен порт жалғауына сай корпус типоөлшемі бойынша, сосын басқару тізбегіңіздің кернеуі бойынша таңдаңыз.
Что такое распределитель электромагнитный 5/2 MVSC (Mindman-формат)?
WAALPC MVSC — пилотный электромагнитный распределитель 5/2 формата Mindman с большим расходом (Cv 1,0). В одном корпусе доступны две версии: моностабильная (4E1) и бистабильная (4E2). Применяется для управления пневмоцилиндрами двустороннего действия, отсекателями, прижимами и приводами заслонок.
Конструкция и материалы
- Корпус: алюминиевый сплав, анодированный
- Золотник: поршневой (spool), сталь с износостойким покрытием
- Уплотнения: NBR (нитрильный каучук), стандарт
- Катушка: класс изоляции F, защита IP65 с разъёмом DIN43650
- Пилот: внутренний (от P), ручной дублёр на каждом соленоиде
- Монтаж: на субплате или индивидуально на 4 винтах M5
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая среда | Очищенный сжатый воздух, фильтрация ≤ 40 мкм |
| Рабочее давление | 0,2 – 0,8 МПа (2 – 8 бар) |
| Испытательное давление | 1,0 МПа |
| Температура среды/окружающей | −5…+50 °C |
| Коэффициент Cv | 1,0 |
| Расход Qn | 1000 нл/мин |
| Время срабатывания | 220 — 30 мс; 260 — 40 мс; 300/460 — 50 мс |
| Частота переключений | до 20 Гц |
| Допуск напряжения катушки | ±10 % |
| Потребляемая мощность | AC 4,8 / 4,4 ВА (start/hold), DC 2 Вт |
Корпуса и присоединение
| Типоразмер | Порт P / A / B | Порт выхлопа R / S | Доступные версии |
|---|---|---|---|
| 180 | G1/8 | G1/8 | 4E1, 4E2 |
| 220 | G1/4 | G1/4 | 4E1, 4E2 |
| 260 | G1/4 | G1/4 | 4E1, 4E2 |
| 300 | G3/8 | G3/8 | 4E1, 4E2 |
| 460 | G1/2 | G1/2 | 4E1, 4E2 |
| 600 | особый (фланцевый) | фланцевый | 4E1, 4E2 |
Артикулы и цены
MVSC-220-4E1-DC24V — 7 860 ₸, MVSC-220-4E1 — 7 860 ₸, MVSC-260-4E1 — 9 360 ₸, MVSC-180-4E2 — 16 800 ₸, MVSC-220-4E2 — 12 300 ₸, MVSC-180-4E1 — 13 080 ₸, MVSC-300-4E1 — 13 440 ₸, MVSC-260-4E2 — 13 440 ₸, MVSC-300-4E2 — 17 520 ₸, MVSC-460-4E1 — 17 520 ₸, MVSC-460-4E2 — 22 740 ₸, MVSC-600-4E1 — 93 120 ₸, MVSC-600-4E2 — 111 720 ₸
Совместимость с импортными аналогами
Совместимый аналог — Mindman MVSC (совпадают присоединительные и установочные размеры, серия MVSC).
Как расшифровать артикул MVSC?
Формат: MVSC-{типоразмер корпуса}-{исполнение}
- MVSC — серия
- Типоразмер корпуса: 180 / 220 / 260 / 300 / 460 / 600
- Исполнения: 4E1 / 4E2
Пример: MVSC-180-4E1
WAALPC MVSC 5/2 электромагниттік таратқышы: моностабильді (4E1) және бистабильді (4E2) нұсқалары, G1/8 – G1/2 порттары бар 180/220/260/300/460/600 корпустары, катушка кернеуінің 6 нұсқасы.
Корпус: алюминий қорытпасы, анодталған
Тарату бөлігі: поршеньді, тозуға төзімді жабыны бар болат
Тығыздағыштар: NBR (нитрил каучук), стандарт
Катушка: оқшаулау класы F, DIN43650 қосқышымен IP65 қорғанысы
Пилот: ішкі (P-дан), әр соленоидта қолмен басқару дублері
Монтаж: субтақтаға немесе жеке төрт M5 бұрандамасына
Себебі: тарату бөлігінің ластануы, ауаның жеткіліксіз сүзілуі (≤ 40 мкм талап етіледі)
Әрекет: пилоттық арналарды үрлеп тазарту, клапан алдына жаңа сүзгі-реттегіш қою, қайталанса — жаңа тарату түйінін орнату
Себебі: тарату бөлігінің сақиналы тығыздағыштарының (NBR) тозуы, тым құрғатылған ауа
Әрекет: тығыздағыштардың жаңа жөндеу жинағын орнату, құрғатқышты/конденсатты тексеру
Себебі: кернеудің асып кетуі, F класы үшін рұқсат етілмейтін қызып кету
Әрекет: нақты кернеуді мультиметрмен өлшеу, жаңа қоректендіру блогын немесе катушканы орнату
Себебі: пилот қысымының 0.2 МПа-дан төмен түсуі, серіппенің тозуы
Әрекет: клапан алдындағы қысымды тексеру, жаңа қайтару серіппесін орнату (тек моностабильді 4E1/3E1 үшін)
Себебі: монтаждың қисаюы, корпустағы жарықшақ, субтақтаның тозуы
Әрекет: субтақтадан шешу, жазықтықты тексеру, жаңа субтақта төсемін орнату
Себебі: пилоттық арнадағы конденсаттың қатуы, тотығу
Әрекет: жылыту, үрлеп тазарту, компрессор құрғатқышын тексеру
WAALPC MVSC сериясының габариттік, монтаждық және қосылу өлшемдері. MVSC парағында әр типоөлшем бойынша ұзындығы, отырғызу және қосылу өлшемдері көрсетілген.
MVSC сериясына арналған керек-жарақтар
WAALPC қосалқы катушкалары: AC220V / AC110V / AC24V / DC24V / DC12V — оқшаулау класы F (155 °C), IP65
A пішінді DIN 43650 катушка қосқыштары — қорек индикациясымен, қорғаныш диодымен және онсыз
Дайын қосқышы бар кабель — 3, 5, 10 м
6 / 8 / 10 / 12 мм түтікке арналған WAALPC PC / PL / PE цангалы фитингтері
PU полиуретан түтігі 6 / 8 / 10 / 12 мм — қара, қызыл, мөлдір
WAALPC PSU (жез) / PSL (пластик) / PSE (реттелетін дроссель-шуылбасқыш) шуылбасқыштары
Топтық монтажға арналған негізгі тақталар
Таратқышты бекітуге арналған M3, M4 бекіткіштері
