Регулятор давления AR

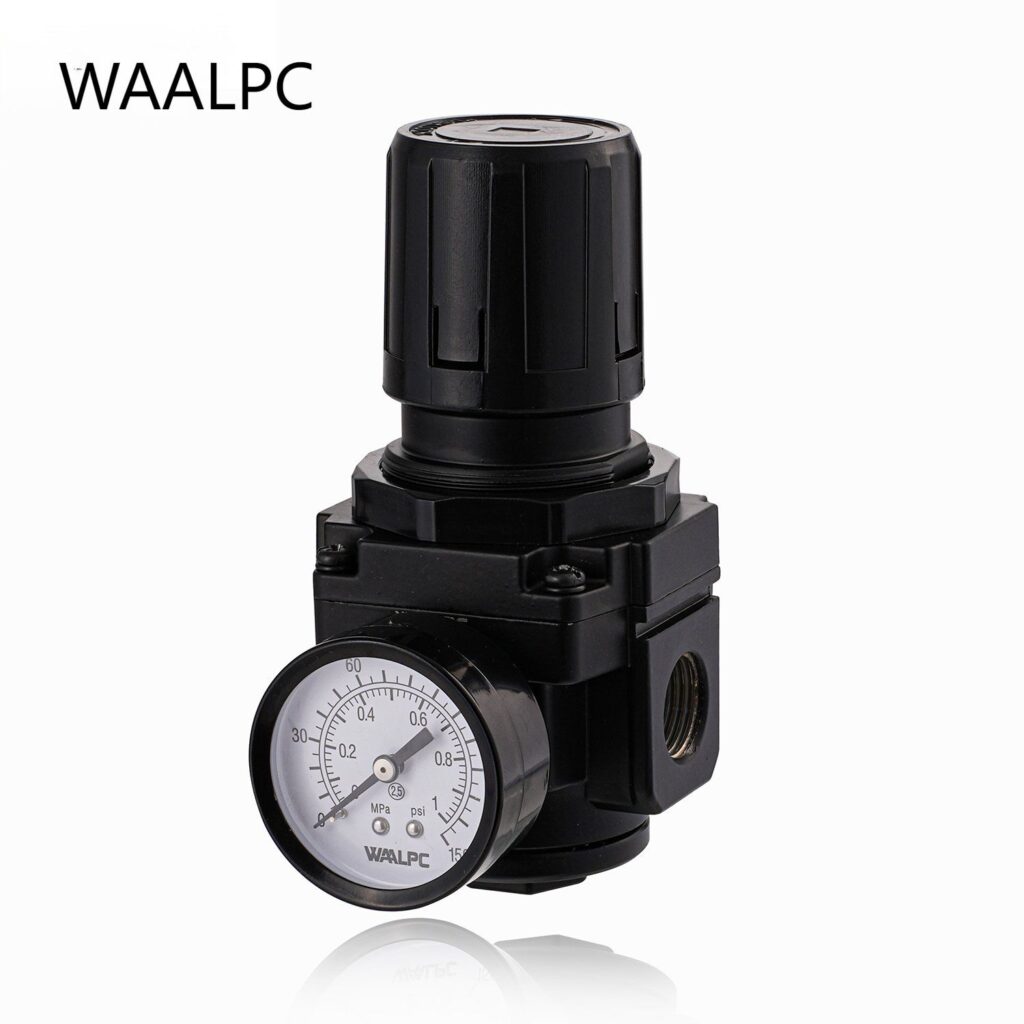

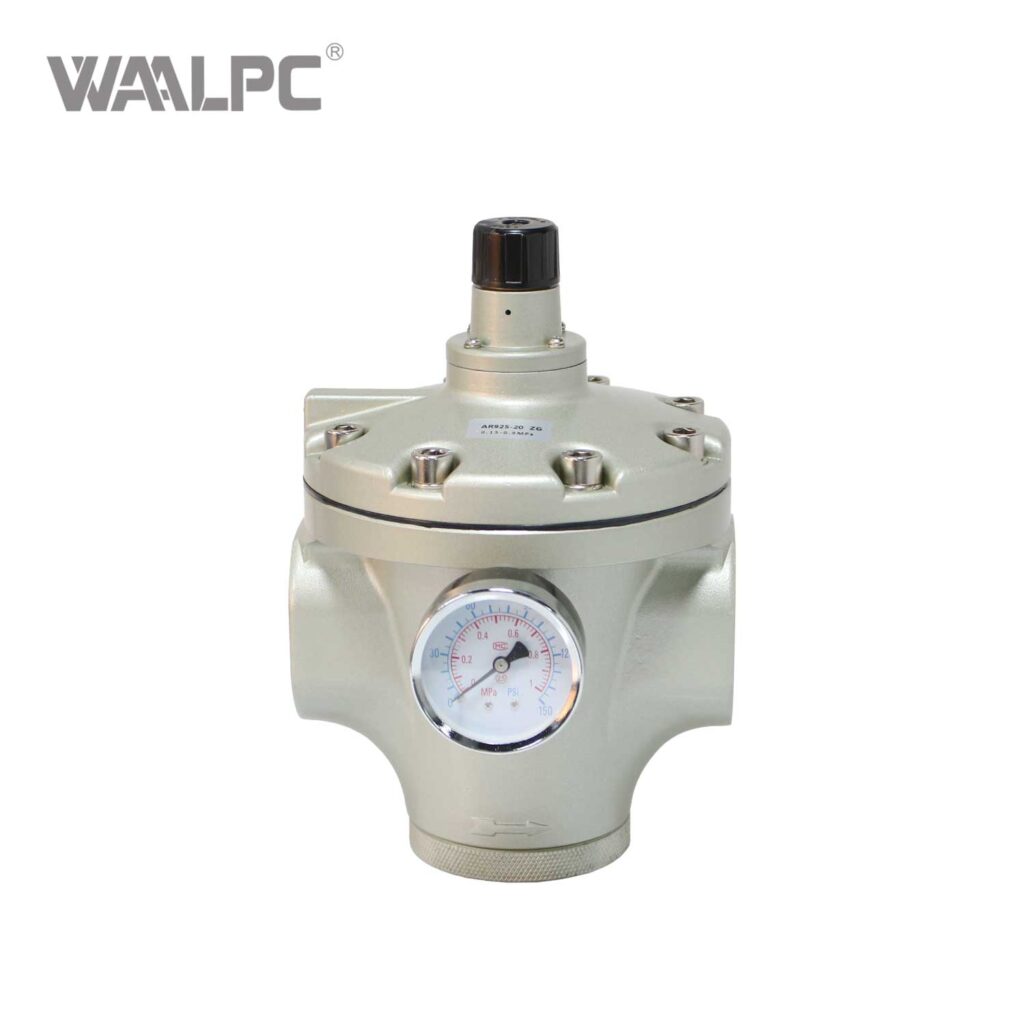

Регулятор давления WAALPC AR. В наличии. Аналог AirTAC AR.
Регулятор давления WAALPC AR — pressure regulator сбросного типа (relieving) для точного управления давлением сжатого воздуха. Регулировка от 0.05 до 0.85 МПа. Встроенный манометр на крышке.
Варианты по типоразмеру
- AR2000-02 — G1/4″
- AR3000-03 — G3/8″
- AR4000-04 — G1/2″
Технические характеристики
- Тип: pressure regulator (relieving)
- Рабочее давление: 0…1.0 МПа на входе
- Регулировка: 0.05…0.85 МПа
- Резьба манометра: G1/8″
- Корпус: алюминиевый сплав
Технические характеристики и применение
Регулятор давления Waalpc (серия AR)
Регуляторы давления Waalpc серии AR предназначены для точного поддержания заданного давления в пневмосистеме без встроенного фильтра. Модель с портом G1/4″ обеспечивает стабильное выходное давление даже при резких изменениях расхода воздуха.
Стандартный регулятор для большинства пневмосистем.
Тип исполнения: Blank — стандартный диапазон давления 0.05 – 0.85 МПа, исполнение со сбросом (Relieving type).
Принцип работы (Relieving): при уменьшении уставки (вращение рукоятки против часовой стрелки) избыточное давление со стороны потребителя автоматически стравливается в атмосферу через отверстие под колпачком. Это позволяет точно выставлять давление «в тупик» без продувки воздуха через инструмент.
Механизм Push-Lock: рукоятка со стопором — чтобы изменить давление, её необходимо потянуть вверх до щелчка, выставить нужное значение по манометру и нажать вниз для фиксации. Это предотвращает случайный сброс или повышение давления из‑за вибрации оборудования.
Стабильность давления: сбалансированный тарельчатый клапан минимизирует эффект падения давления при подключении нагрузки, обеспечивая предсказуемую работу цилиндров и пневмоинструмента.
Монтаж: возможна установка на панель (через отверстие и пластиковую гайку на корпусе), на Г‑образный кронштейн (стандартная комплектация) или непосредственно в магистраль на фитинги.
Особенности эксплуатации: при недостаточно осушенном воздухе и низких температурах возможен эффект Джоуля–Томсона и локальное обмерзание внутренних деталей. Рекомендуется использовать осушенный и очищенный воздух.
Совместимость: порт G1/4″, порт манометра G1/8″. Пропускная способность до 5500 л/мин (при входе 0.7 МПа и выходе 0.5 МПа).
Материалы: корпус — алюминиевое литьё под давлением, крышка — ударопрочный пластик (NYLON/ABS).
Параметры: диапазон регулировки 0.05 – 0.85 МПа, максимальное входное давление 1.0 МПа, испытательное давление 1.5 МПа, температура +5…+60°C.
Технические чертежи
Схемы подключения
Графики расхода
Совместимые аналоги
Регуляторы давления серии AR / BR (WAALPC) — прецизионные регуляторы давления без встроенного фильтра и лубрикатора. AR = стандартный типоразмер, BR = компактный (мини). Подтверждённые совместимые аналоги:
| Категория | Бренд | Серия | Примечание |
|---|---|---|---|
| Совместимый аналог | европейский аналог | AR / BR | Идентичный корпус, те же порты и монтажный кронштейн |
| Совместимый аналог | SNS | SNS-AR / SNS-BR | Полная конструктивная совместимость, совместимые манометры |
| Совместимый аналог | NBPT | AR / BR | Взаимозаменяемые регулировочные пружины и уплотнения |
| Совместимый аналог | E.MC | AER | Идентичная геометрия и диапазон регулировки давления |
| Совместимый аналог | XCPC | AR | Та же размерная линейка 2000/3000/4000 |
Артикул кодирует типоразмер и порт: AR/BR-2000 = G1/4, AR/BR-3000 = G3/8, AR/BR-4000 = G1/2. Диапазон регулировки: 0.05–0.85 МПа (стандарт). Встроенный манометр — опция; посадочное отверстие для манометра унифицировано между WAALPC и европейский аналог/NBPT/SNS.
Применение
- Вторичный контур давления — в системах с несколькими зонами (6 бар для цилиндров, 3 бар для вакуумного генератора, 1 бар для продувки): регулятор AR выделяет подзону без снижения давления в магистрали.
- Защита чувствительного оборудования от скачков давления — датчики, пневматические весы, аналитические приборы: AR сглаживает пульсации компрессора и удары при открытии клапанов.
- Регулировка усилия пневмоцилиндра — усилие цилиндра пропорционально давлению; AR на линии питания цилиндра позволяет точно задать усилие зажима или перемещения без замены цилиндра.
- Испытательные стенды с переменным давлением — поочерёдная подача 2/4/6 бар к тестируемому изделию через единственный регулятор с фиксированными позициями рукоятки.
- Дополнение к фильтру AF или полному блоку AFC — когда требуется выделить отдельную ветку с независимым давлением после общего блока фильтрации.
Монтаж
- Ориентация. Воздух входит в порт со стрелкой (как правило, маркирован «IN» или стрелкой на корпусе). Обратная установка не повреждает регулятор, но давление на выходе будет нерегулируемым.
- Крепление. Кронштейн или DIN-рейка. Ориентация — любая (горизонтально, вертикально); регулятор AR работает в любом положении в отличие от фильтра (у которого чаша должна быть внизу).
- Подключение. Резьба G (параллельная BSP): PTFE-лента 2–3 слоя или жидкий герметик. Момент затяжки по типоразмеру (G1/4: 15 Н·м, G3/8: 20 Н·м, G1/2: 25 Н·м). Не зажимайте корпус напрямую — только за фланец или кронштейн.
- Установка манометра (опционально). Манометр вворачивается в боковое отверстие 1/8″ BSP. Рекомендуется: всегда устанавливайте манометр — визуальный контроль давления сокращает время диагностики в 3–5 раз.
- Настройка. Поднимите рукоятку (разблокировка), поверните до нужного значения по манометру, нажмите вниз (блокировка). Для точной настройки: сначала установите давление выше нужного, затем медленно снижайте — это устраняет гистерезис регулирующего клапана.
Заказ и замена
WAALPC AR/BR и серии AR/BR / SNS SNS-AR/SNS-BR / NBPT AR/BR / E.MC AER / XCPC AR — полные совместимые аналоги. Замену производите при невозможности поддержать заданное давление (пружина клапана ослабла или уплотнение износилось), постоянной утечке через выход при нулевой нагрузке, повреждении регулировочного механизма (сломана рукоятка, заклинил шток). Ремонт в полевых условиях нецелесообразен — замена блоком. Уплотнительный ремкомплект доступен для плановых ТО при высоких циклических нагрузках.
Совместимый аналог: AirTAC серии GAR — регулятор давления того же класса изделия (каталог AirTAC 2025, «GAR100~600 Series Regulator»). В нашем ряду ему отвечает AR2000-02. Диапазон настройки и присоединение у исполнений различаются, поэтому узел подбирают по типу и порту, а не по имени серии.
Совместимость с импортными аналогами
Совместимый аналог — AirTAC GAR200, Festo LR-3/4 (совпадают присоединительные и установочные размеры, серия AR).
Как расшифровать артикул AR?
Формат: AR{типоразмер ar}-{присоединение (резьба)}
- AR — серия
- Типоразмер AR: 1000 / 1025 / 1035 / 1225 / 1235 / 1500 / 2000 / 3000 / 4000 / 425 / 435 / 5000 …
- Присоединение (резьба): G1/8 / G1/4 / G3/8 / G1/2 / G3/4 / G1 / G1 1/4 / G1 1/2 / G2 / G2 1/2 / G3 / M5
- Исполнения: DW
Пример: AR1000-01
