Регулятор давления серии BR — устанавливает заданное давление 0.05–0.85 МПа на выходе независимо от колебаний на входе. Со встроенным манометром G1/4". П
Цены — по каталогу на 03.11.2026; точная цена исполнения — в таблице ниже и в корзине.
+7 707 540-71-38 · WhatsApp на всех номерах ·
Серия деректері: қысым реттегіші; шығыс қысымы 0,05–0,85 МПа; қоршаған орта температурасы +5…+60 °C; жұмыс ортасы — сығылған ауа (25 мкм сүзу); корпус материалы — алюминий қорытпасы.
Таңдау параметрлері: өлшем кодтары — 2000, 3000, 4000; екінші өлшем кодтары — 02, 03, 04. Бұл кодтар код ретінде көрсетілген.
Зауыттық каталог бойынша кіріс қысымы 0,7 МПа болғанда шығыны: BR2000 — 1000, BR3000 — 1500, BR4000 — 3000 л/мин.
Регулятор давления WAALPC серии BR — устанавливает заданное давление 0,05–0,85 МПа (по листу завода) на выходе независимо от колебаний на входе. Со встроенным манометром. Применяется для тонкой настройки давления в локальных пневмосистемах (как самостоятельный, так и в составе блока подготовки воздуха).
Какие технические характеристики и где применяется?

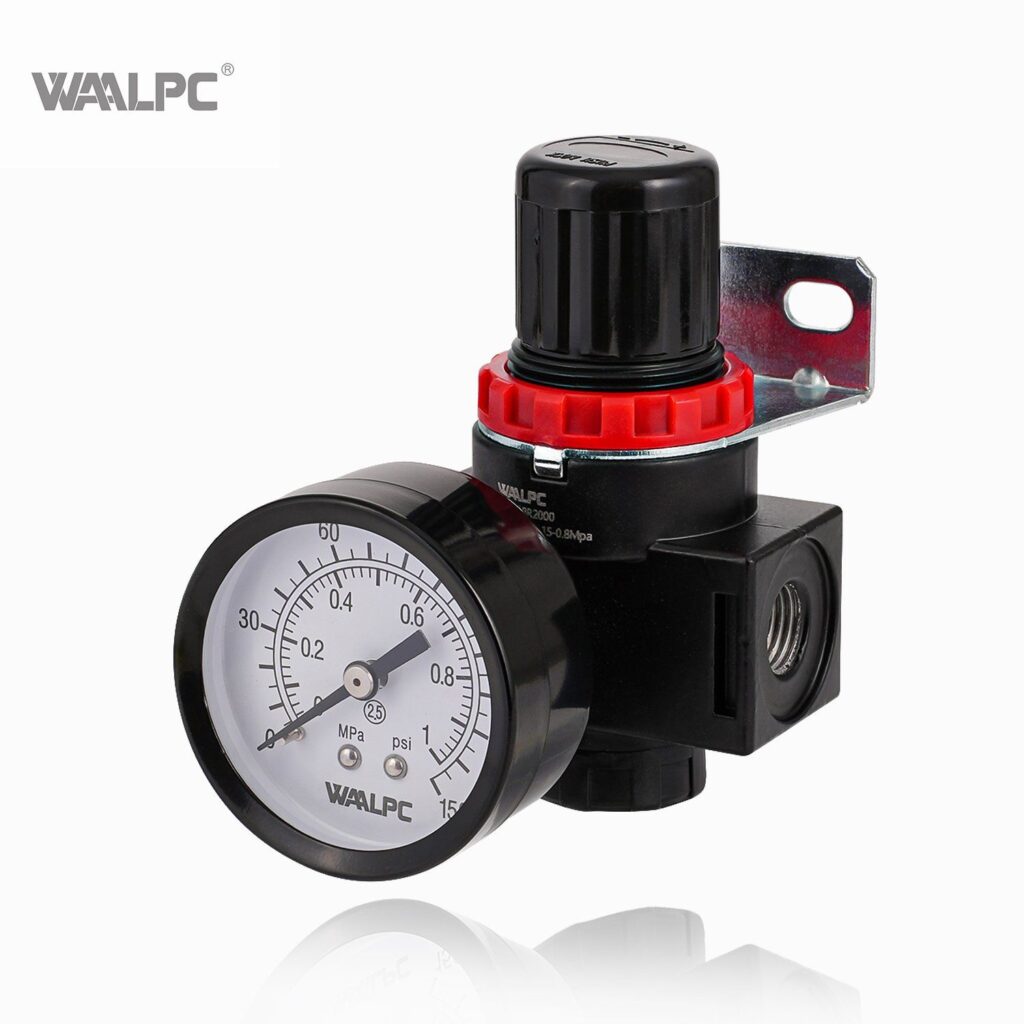

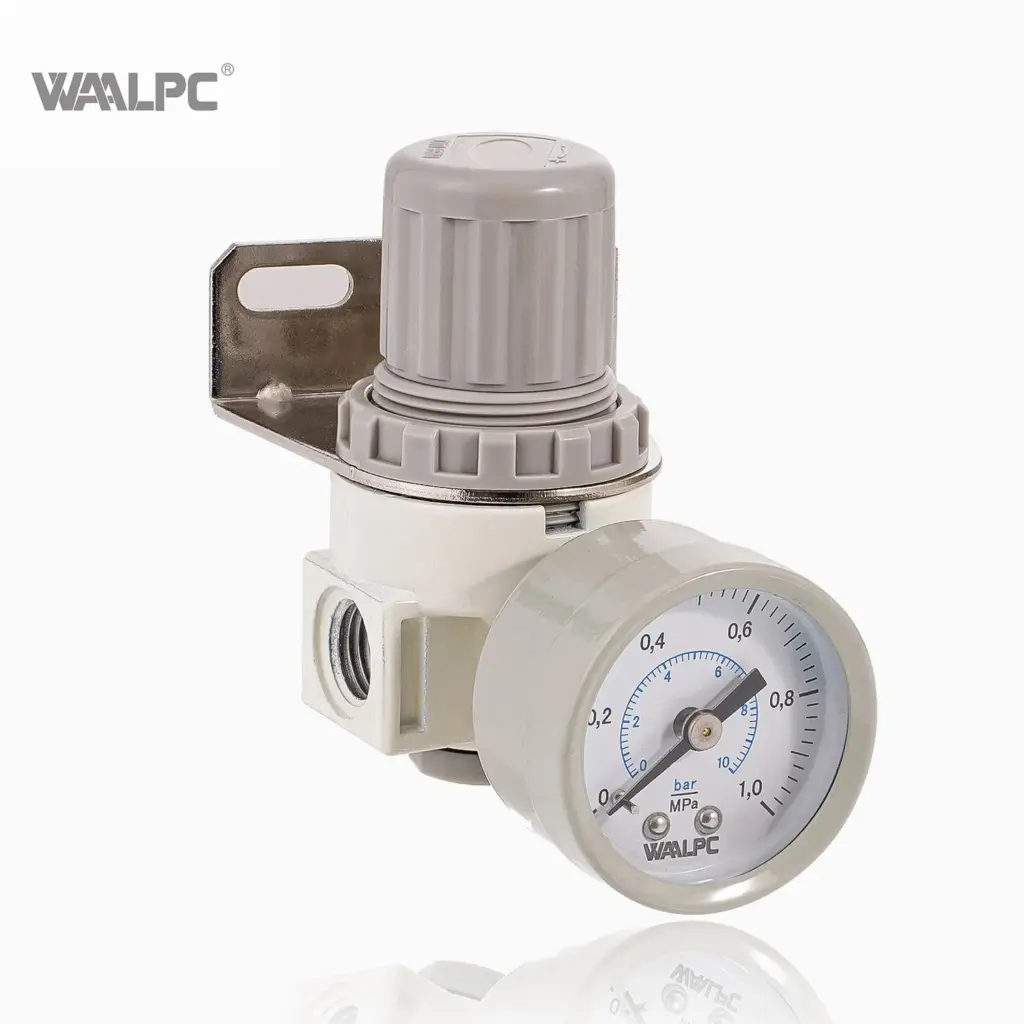

Регулятор давления Waalpc (серия BR)
Серия BR от Waalpc — полноразмерные регуляторы давления стандартного исполнения.
Регулятор давления с резьбой G1/4″–G1/2″ по типоразмеру (BR2000, BR3000, BR4000) для базовых пневмосистем.
Тип исполнения: стандартное — диапазон регулировки 0,05–0,85 МПа (по листу завода).
Фиксация настройки нажатием маховика: для изменения давления маховик поднимают вверх, выставляют значение по манометру и затем утапливают для блокировки — настройка защищена от случайного сбиения (по листу завода — самофиксирующийся механизм).
Корпус и монтаж: корпус — литьё под давлением из алюминиевого сплава (по листу завода). Кронштейн определяется кодом исполнения: в коде завода без буквы J — с кронштейном, с буквой J — без кронштейна; комплектность конкретной позиции — в таблице исполнений карточки.
Совместимость и расход: резьба по типоразмеру: BR2000 — G1/4″, BR3000 — G3/8″, BR4000 — G1/2″. Пропускная способность по листу завода: BR2000 — 1000, BR3000 — 1500, BR4000 — 3000 л/мин (при давлении на входе 0,7 МПа).
Параметры (по листу завода): диапазон регулировки 0,05–0,85 МПа, максимальное давление на входе 0,95 МПа (сводная таблица WAAL указывает 1,0 МПа — в расчёте берите меньшее), испытательное давление 1,5 МПа, температура +5…+60 °C.
Требования к качеству воздуха: регулятор ставят после фильтра: крупные частицы ржавчины под тарелкой клапана мешают ему закрыться, и давление на выходе может вырасти до входного.
Технические чертежи
Схемы подключения
Графики расхода
Какие характеристики у серии?
Регулятор давления с манометром.
| Параметр | Значение |
|---|---|
| Тип | Регулятор с манометром |
| Присоединение | G1/4″ (BR2000), G3/8″ (BR3000), G1/2″ (BR4000) |
| Расход (номинал, по листу завода) | 1000 / 1500 / 3000 л/мин (BR2000 / BR3000 / BR4000), вход 0,7 МПа |
| Диапазон регулировки | 0,05–0,85 МПа |
| Рабочее давление (вход) | макс. 0,95 МПа (по листу серии; сводная таблица WAAL — 1,0 МПа) |
| Испытательное давление | 1,5 МПа |
| Температура | +5…+60 °C |
Место в системе
Устанавливайте после фильтра, до пневматических распределителей и цилиндров. Для расчёта расхода воздуха под вашу систему — калькулятор расхода воздуха.
Исполнения BR в продаже
Сейчас в продаже 4 исполнения серии BR: BR2000-02, BR2000-02-G14, BR3000-03 и BR4000-04. Цены из реестра: BR2000-02 — 5 400 ₸, BR3000-03 — 6 600 ₸, BR4000-04 — 7 800 ₸.
Расход и присоединение BR по типоразмерам
Каталог завода WAAL (ряд B) указывает резьбу и номинальный расход при давлении питания 0,7 МПа:
| Типоразмер | Резьба | Расход, л/мин |
|---|---|---|
| BR2000 | G1/4 | 1000 |
| BR3000 | G3/8 | 1500 |
| BR4000 | G1/2 | 3000 |
У BR4000 номинальный расход в три раза выше, чем у BR2000. Диапазон регулировки у всей серии 0,05–0,85 МПа, максимальное давление на входе 0,95 МПа по листу серии (сводная таблица — 1,0 МПа), температура среды +5…+60 °C.
Какие исполнения входят в серию BR?
В серии 4 исполнения. Обозначения ряда: BR2000-02, BR3000-03 и другие. Каждое исполнение — отдельная позиция со своим присоединительным размером; полный перечень с ценами приведён в таблице этой карточки. Цены берутся из каталога и обновляются вместе с ним, поэтому в описании чисел мы не держим.
Как подобрать нужное исполнение BR?
Регулятор подбирают по резьбе присоединения и расходу воздуха через линию (тонкость очистки актуальна только для фильтра). Присоединительный размер уже указан в обозначении узла. При включении в сборную группу все модули берут одного типоразмера — иначе понадобится переходник.
Что входит в комплект?
В комплект входят сам узел и манометр; кронштейн — по коду исполнения (см. выше), уплотнения под конкретное присоединение и сопутствующие элементы заказываются отдельно. Чертежи и 3D-модели высылаем по запросу при подтверждении заказа.
Совместимость с импортными аналогами
Совместимый аналог — AirTAC BR2000-02 — отличие: исполнение (корпус, фильтрующий элемент, уплотнения, порт) нашего изделия сравните с нашей карточкой; Chelic BR-200 — отличие: резьба: у Chelic Rc, у нашего G (совпадают присоединительные и установочные размеры, серия BR).
Как расшифровать артикул BR?
Формат: BR{типоразмер br}-{присоединение (резьба)}
- BR — серия
- Типоразмер BR: 2000 / 3000 / 4000
- Присоединение (резьба): G1/4 / G3/8 / G1/2
Пример: BR2000-02
WAALPC BR қысым реттегіші кірістегі қысым ауытқығанда да шығыста берілген 0,05–0,85 МПа қысымды ұстайды.
Корпусы қабырғалары қалыңдатылған алюминий қорытпасынан. Қол дөңгелегі — соққыға төзімді пластиктен, фиксаторы бар.
Қысымды өзгерту үшін тұтқаны жоғары көтеріп, мәнді қойып, төмен түсіріп бекітеді — діріл кезінде қысым өздігінен өзгермейді.
Зауыттық каталог бойынша BR4000 номиналды шығыны BR2000-ден үш есе жоғары.
