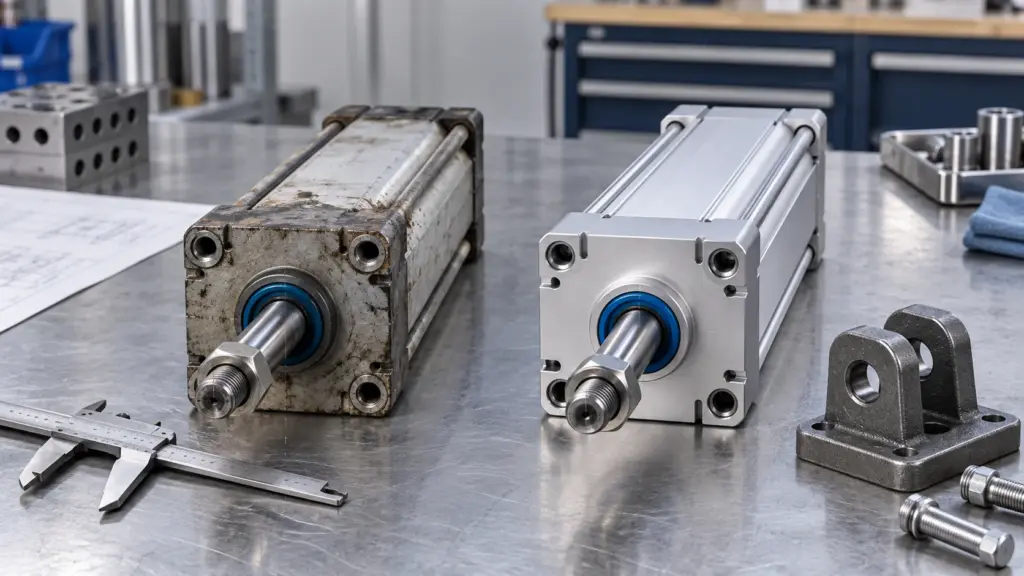

Серию сняли с производства: как подобрать аналог

Почему снимают серии, а не размеры?

Когда завод объявляет серию снятой с производства, исчезает обозначение, а не изделие. Присоединительные и габаритные размеры цилиндров заданы международными стандартами: ISO 15552 для профильных Ø32–320 мм и ISO 6432 для мини круглых Ø8–25 мм. Стандарт живёт дольше любой серии и одинаков у всех производителей мира.

Поэтому аналог существует всегда. Ищут её не по обозначению снятой серии, а по стандарту и трём числам: диаметр поршня, ход, тип крепления.

Почему поиск «аналог снятой серии» даёт ноль?

Обозначение серии — внутреннее имя завода. Как только серия снята, по нему нет ни каталогов, ни наличия, ни предложений. Человек делает вывод «аналога нет» и продолжает искать месяцами то, чего не выпускает никто.

При этом сам цилиндр описан всего четырьмя характеристиками, и все они переносятся на любое изделие того же стандарта:

Дальше — обычный подбор. По одному стандарту работают десятки производителей, и вариантов оказывается не ноль, а несколько.

Что делать, если шильдик стёрся?

Читаемое обозначение нужно не всегда. Диаметр и ход измеряются штангенциркулем и рулеткой, тип крепления определяется по фотографии. Присылайте снимок — этого достаточно, чтобы назвать стандарт и три числа.

Отдельно проверяем две вещи, которые не видны в обозначении: сквозной шток (второй конец выходит из задней крышки) и цапфовое крепление с точным положением цапфы по длине. Оба меняют посадку и заказываются отдельным исполнением.

Почему усилие проверяют до заказа, а не после?

Заменяя цилиндр, полезно пересчитать усилие, особенно если давление в цехе не 6 бар. Формула простая:

F = P · A, где P — давление в системе, A — площадь поршня.

Пример на нашей позиции. Цилиндр SI-50-200-PPV-A: диаметр поршня 50 мм, площадь около 19,6 см². При 6 бар усилие на выталкивание — примерно 1 178 Н, на втягивание меньше, около 989 Н, потому что часть площади занимает шток Ø20 мм. Если в цехе фактически 4,5 бар, усилие падает до 884 Н — и узел, который «раньше справлялся», может перестать.

Посчитать под своё давление: калькулятор усилия пневмоцилиндра. Проверить запас по продольной устойчивости при длинном ходе: расчёт устойчивости штока.

Куда переходят снятые серии?

листайте таблицу вбок →

Важно: SDA, ACQ, CQ2 и ADVU — фирменные конструктивы, а не ISO 21287. Посадочные размеры у них свои, поэтому замена внутри этой группы идёт по обозначению, а не по стандарту.

Наличие и точная цена по типоразмеру — в карточке серии, таблица обновляется автоматически.

Чего делать не стоит?

1. Искать по обозначению снятой серии. Результата не будет ни у кого, потому что изделия с таким обозначением никто не выпускает.
2. Брать «тот же диаметр» без проверки стандарта. Диаметр поршня совпал, а посадочные размеры разные — изделие не встанет. Это отдельная частая ошибка.
3. Считать, что мини круглый цилиндр Ø32 — это ISO 6432. Стандарт ISO 6432 распространяется только на Ø8–25 мм. Всё, что крупнее, — другая конструкция.

Как мы это делаем?

Пришлите обозначение, фотографию или строку из спецификации — в любом виде. Определим стандарт и три числа, вернём подбор с указанием, что совпадает точно, а что требует уточнения по чертежу. Срок — один рабочий день для типовой позиции.

Прислать на подбор · Подобрать по параметрам · Каталог пневмоцилиндров

Подобрать по теме

Какие размеры по теме есть у нас?

Страницы с размерами, ценой и обозначениями других марок для серий из этой статьи: SDA-50-60, SI-50-40, SI-50-450, SDA-50-50.

Какие вопросы чаще всего задают про снятые с производства серии?

Серию сняли с производства — значит, аналога нет?

Нет. Сняты обозначения, а не размеры. Присоединительные размеры профильных цилиндров Ø32–320 заданы стандартом ISO 15552, мини круглых Ø8–25 — ISO 6432. По этим стандартам работают десятки производителей, поэтому аналог подбирается всегда.

Какие данные нужны, чтобы подобрать аналог снятого цилиндра?

Три числа и стандарт: диаметр поршня, ход, тип крепления и к какому стандарту относится конструкция. Обозначение при этом не обязательно — диаметр и ход измеряются, крепление определяется по фотографии.

Что делать, если шильдик не читается?

Достаточно фотографии и двух замеров. Диаметр поршня определяется по корпусу, ход — по выдвинутому штоку. Отдельно уточняем сквозной шток и положение цапфы, если крепление цапфовое.

Можно ли взять цилиндр того же диаметра другой серии?

Только если он того же стандарта. Совпадение диаметра поршня не означает совпадения посадочных размеров: у фирменных конструкций свои монтажные базы. Сначала стандарт, потом диаметр.

Относится ли круглый цилиндр Ø32 к ISO 6432?

Нет. ISO 6432 охватывает только Ø8–25 мм. Круглые цилиндры большего диаметра выполнены по другим конструктивам, и посадка у них не стандартизована.

Нужно ли пересчитывать усилие при подборе аналога?

Да, если давление в системе отличается от расчётного. Усилие считается как F = P · A. Для Ø50 при 6 бар это около 1 178 Н на выталкивание и 989 Н на втягивание при штоке Ø20. При 4,5 бар — уже 884 Н.

Сколько стоит аналог снятого цилиндра?

Профильные ISO 15552 — от 17 820 ₸, мини ISO 6432 — от 5 520 ₸, компактные ISO 21287 — от 8 580 ₸. Цена зависит от диаметра и хода, точные значения в таблице на карточке серии.
