Коротко: Продольная устойчивость штока пневмоцилиндра — способность выдвинутого штока не выпучиться (не потерять прямолинейность) под осевой сжимающей нагрузкой. Критическую силу считают по формуле Эйлера Fкр = π²·E·I / (μ·L)², где E = 2·10⁵ Н/мм² (сталь), I = π·d⁴/64 — момент инерции сечения штока, L — расчётная длина штока при полном выдвижении (в первом приближении — величина хода, мм), μ — коэффициент крепления концов. Рабочая нагрузка должна быть в 2,5–3 раза меньше Fкр (kзап = 2,5–3,0; при ударе — 4,0).
В каком СП искать формулу устойчивости? Формулы Эйлера в чистом виде в своде правил нет: для стальных стержней проверку на устойчивость при центральном сжатии задаёт СП 16.13330.2017 «Стальные конструкции», п. 7.1.3 — условие N / (φ·A·Ry·γc) ≤ 1, где коэффициент устойчивости φ берут по условной гибкости стержня. Для штока пневмоцилиндра этот СП не обязателен — изготовители считают по Эйлеру с запасом, как ниже, — но проверка по СП осторожнее, особенно при средней гибкости, где формула Эйлера завышает критическую силу.
Расчёт нужен, когда: ход штока свыше 200 мм, шток работает на сжатие (толкает, а не тянет), крепление консольное или с одной опорой. Для коротких ходов до 150 мм с двумя опорами запас почти всегда достаточен — считать не обязательно.
| Схема крепления концов штока | μ | Влияние на Fкр |
|---|---|---|
| Жёсткая заделка с обоих концов | 0,5 | ×4 к базовому (макс. устойчивость) |
| Заделка задняя + шарнир передний | 0,7 | ×2 к базовому |
| Шарнир с обоих концов (базовый) | 1,0 | норма большинства применений |
| Консоль — свободный конец штока | 2,0 | ÷4 (самый опасный случай) |
Чем жёстче опоры, тем меньше μ и выше критическая сила. Если запаса не хватает — три решения: увеличить диаметр штока на ступень (Fкр ∝ d⁴), применить направляющий цилиндр на шариковых направляющих или поставить промежуточную опору штока.
Товары из статьи
Расчётный пример: длинноходовой DSBC-32-1500 стоит на горизонтальном толкателе, шток консольно толкает каретку с усилием 200 Н. Шток d = 12 мм при свободной длине 1500 мм и консольном креплении (μ = 2,0) имеет критическую силу по Эйлеру около 220 Н, то есть запас устойчивости около 1,1 вместо 2,5–3,0: такой шток работает на границе потери устойчивости. В статье разбираем расчёт продольной устойчивости штока по формуле Эйлера, выбор коэффициента приведения длины μ под разные схемы крепления и три решения, когда запаса не хватает: промежуточная опора штока, цилиндр с направляющими, увеличение диаметра штока.
Содержание статьи (10 разделов)
- Как формула Эйлера применяется к штоку пневмоцилиндра?
- Что такое потеря устойчивости — какая физика у явления?
- Какой коэффициент приведения длины μ у разных креплений?
- Как диаметр штока и длина хода определяют максимальную нагрузку?
- Что делать, когда запаса устойчивости не хватает?
- Как выглядит пример расчёта для DSBC-50, ход 400 мм, консольное крепление?
- Какие типичные ошибки бывают при подборе цилиндра по устойчивости?
- Какие материалы пригодятся ещё?
- Как подобрать товар в каталоге?
- Какие вопросы чаще всего задают про устойчивость штока?
Как формула Эйлера применяется к штоку пневмоцилиндра?
Критическая сила потери устойчивости штока считается по формуле Эйлера: F_кр = π² × E × I / (μ × L)², где E — модуль упругости стали 200 ГПа (2 × 10⁵ Н/мм²), I — момент инерции круглого сечения штока (I = π × d⁴ / 64), μ — коэффициент приведения длины (от 0,5 для жёсткой заделки на обоих концах до 2,0 для консольного крепления), L — свободная длина штока в мм. Рабочая (допустимая) сила должна быть в 2-3 раза меньше критической: F_раб ≤ F_кр / k_зап, где k_зап = 2,5-3,0.

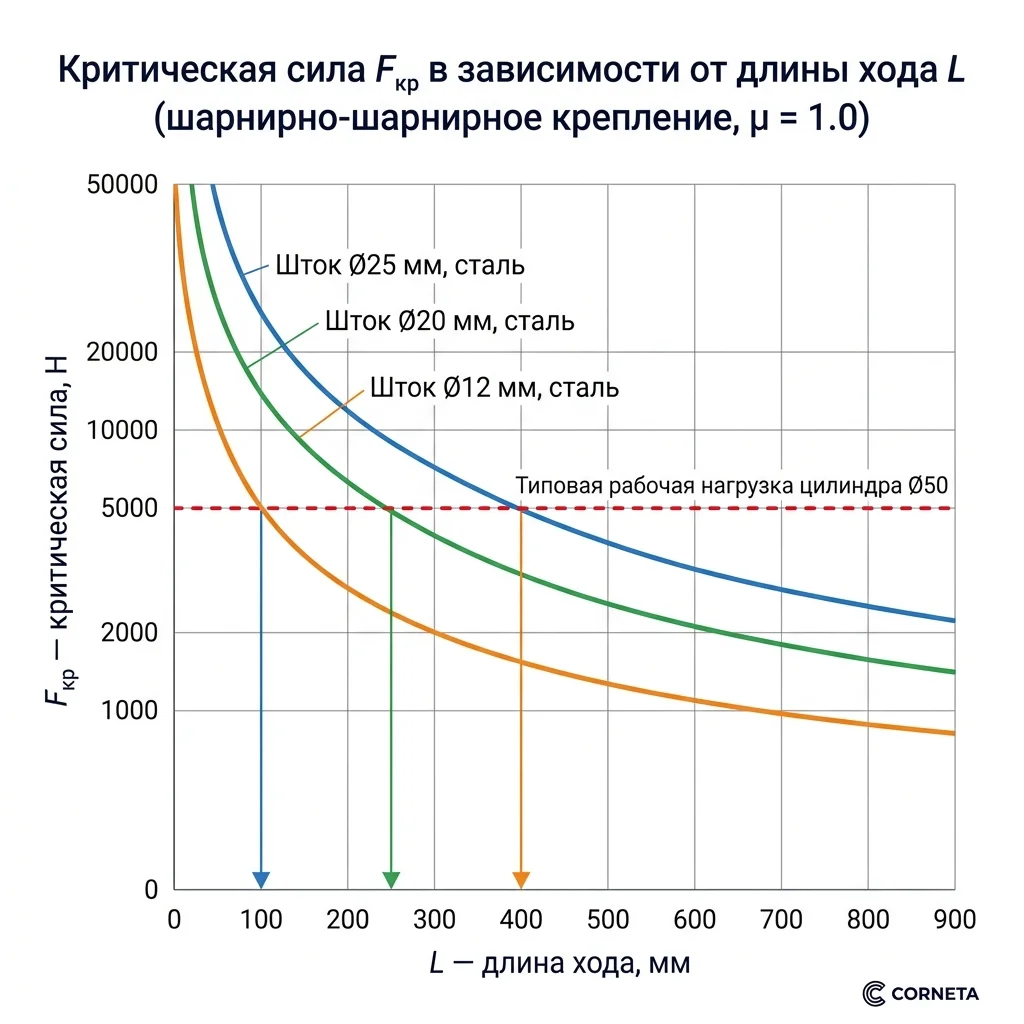

Когда применять расчёт устойчивости: (1) ход штока свыше 200 мм, (2) шток работает на сжатие (толкает, а не тянет), (3) есть консольное крепление или одна шарнирная опора. Для коротких ходов 50-150 мм и двухопорных креплений устойчивость практически всегда обеспечена с большим запасом, расчёт не требуется. Для ходов 300+ мм с консольной нагрузкой расчёт обязателен — это самая частая причина деформации штока и износа направляющей втулки, не связанная с производственным браком. По итогам расчёта три варианта решения: (а) увеличить диаметр штока на ступень, (б) применить направляющий цилиндр (Guided cylinder) с штоком на шариковых направляющих, (в) поставить промежуточную опору штока, которая делит свободную длину.
Что такое потеря устойчивости — какая физика у явления?
Формула Эйлера — критическая сила штока
- Fкр
- критическая сила потери устойчивости, Н
- E
- модуль упругости стали 45 / 38ХГН, 2 · 10⁵ Н/мм²
- I
- момент инерции круглого сечения штока, I = π · d⁴ / 64, мм⁴
- μ
- коэффициент приведения длины: 0,5 (заделка-заделка) … 2,0 (консоль)
- L
- свободная длина штока (полный ход), мм
- kзап
- коэффициент запаса 2,5-3,0 (статика), 4,0 (ударная нагрузка)
Под осевой сжимающей нагрузкой прямой стержень держит силу пропорционально площади сечения — пока сила не превысила критическую. После превышения F_кр стержень внезапно прогибается вбок (выпучивание), и нагрузка начинает создавать изгибающий момент. Это бифуркационная потеря устойчивости — переход из прямого состояния в изогнутое происходит скачком. Если нагрузку не снять, стержень либо ломается, либо получает остаточную пластическую деформацию (после которой работать уже не может). Для пневмоцилиндра с длинным штоком это означает: превышение F_кр — и шток может приобрести кривизну, увеличивающую трение в направляющей втулке передней крышки, что ведёт к ускоренному износу уплотнений и заклиниванию.
В формуле Эйлера ключевую роль играет квадрат длины в знаменателе: при удвоении длины L критическая сила падает в 4 раза. Поэтому шток 750 мм диаметром 12 мм держит на консоли F_кр ≈ 890 Н, а шток той же толщины 1500 мм — всего 220 Н. Удваивается ход — четырёхкратное падение допустимой нагрузки. По этой причине переход с DSBC-32-300 на DSBC-32-600 без увеличения диаметра штока — частая ошибка инженерной замены. Подробно про выбор по основным параметрам — в материале как выбрать пневмоцилиндр, а про расчёт самого усилия — в статье расчёт усилия пневмоцилиндра.
Второй критический параметр — коэффициент приведения длины μ, который зависит от способа закрепления концов штока. Чем «жёстче» опоры, тем меньше μ и тем больше F_кр. Шарнирное крепление на обоих концах (μ = 1,0) — базовый стандарт большинства применений. Жёсткая заделка с обоих концов (μ = 0,5) даёт критическую силу в 4 раза больше — но требует мощного фланцевого крепления. Консольное крепление (μ = 2,0) — самое опасное, F_кр в 4 раза меньше базового. Для пневмоцилиндра «консоль» означает: задняя крышка жёстко прикручена к раме, а передний конец штока свободно толкает нагрузку, не имея поперечной опоры.
Какой коэффициент приведения длины μ у разных креплений?

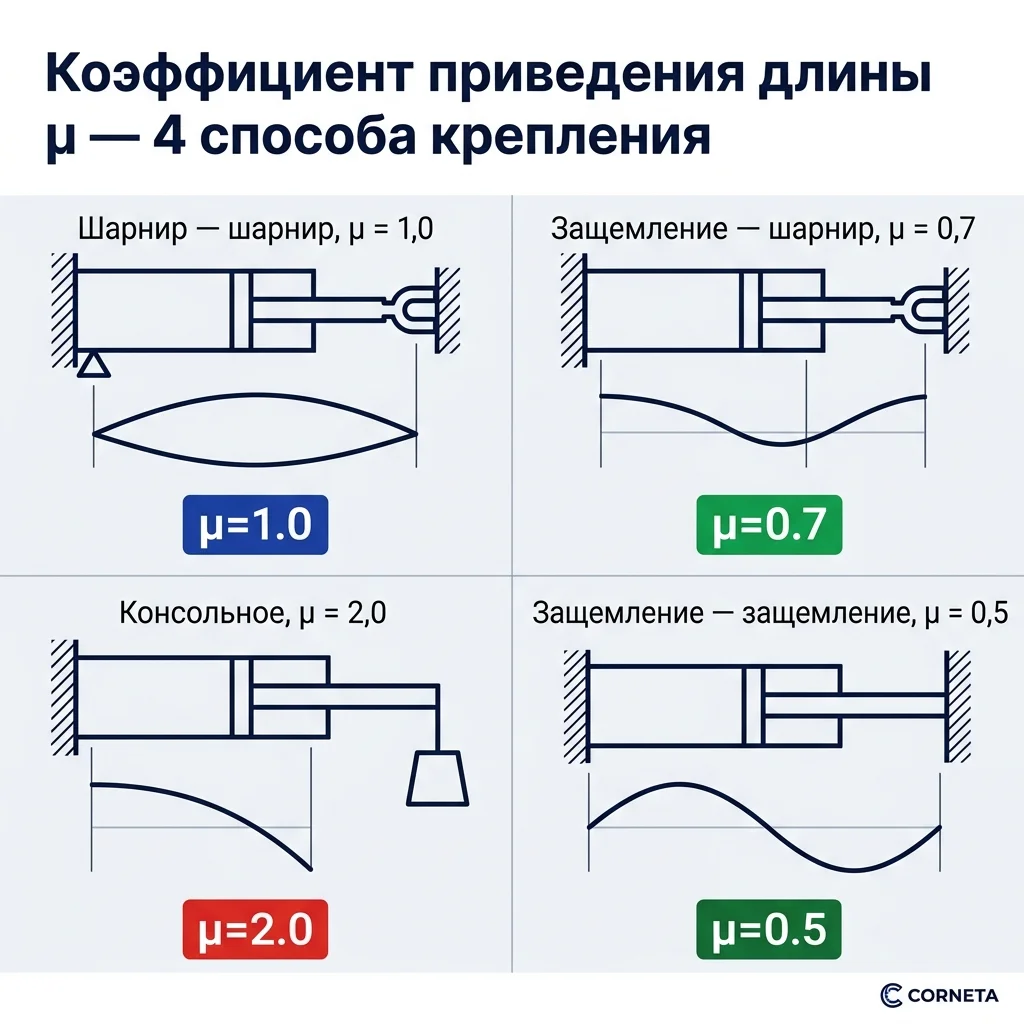

На практике в пневмоцилиндрах встречаются 4 основных схемы крепления, описанные в ISO 15552 и DIN ISO 6431. Каждая имеет свой коэффициент μ, и от правильного выбора зависит точность расчёта устойчивости. Ниже — таблица типичных схем с обозначениями монтажных кронштейнов.
листайте таблицу вбок →
| Схема крепления | μ | Монтажный код ISO 15552 | Где встречается |
|---|---|---|---|
| Шарнир на обоих концах | 1,0 | MP4 (вилка) + KSG (вилка штока) | Прессы, толкатели с поворотной нагрузкой |
| Заделка задняя + шарнир передний | 0,7 | MS1 (лапы) + KSG (шарнир штока) | Подъёмные механизмы, фиксаторы |
| Жёсткая заделка с обоих концов | 0,5 | MF1/MF2 фланец + жёсткая каретка | Прецизионные направляющие, координатные узлы |
| Консольное крепление (свободный шток) | 2,0 | MS1 (лапы) + свободный конец штока | Толкатели в воздух, манипуляторы Pick&Place |
На реальной машине крепление редко идеально соответствует одной из схем. Если задняя крышка прикручена жёстко, но имеет небольшой люфт в посадке — расчёт ведут как для шарнирного крепления (запас идёт в пользу безопасности). Если перед штока поддерживается направляющей кареткой, но с зазором, — условие промежуточное между шарниром и заделкой, расчёт ведут с запасом по μ. Для горизонтальных консольных применений всегда применяйте μ = 2,0 даже если задняя крышка кажется жёсткой — собственный вес длинного штока добавляет изгиб к расчётной нагрузке. Подробнее про специальные конструкции для длинных ходов — в материале специальные пневмоцилиндры.
Как диаметр штока и длина хода определяют максимальную нагрузку?
Таблица ниже сведена для типовых сочетаний штоков пневмоцилиндров серии DSBC (ISO 15552) и AirTAC SC — у обеих серий совпадают диаметр и резьба штока, хотя сама SC в стандарт ISO 15552 не входит. Значения F_max получены делением F_кр на коэффициент запаса k_зап = 2,5. Колонки соответствуют разным схемам крепления (μ). Если расчётная рабочая нагрузка превышает значение из таблицы — нужно применить одно из трёх решений (промежуточная опора, направляющий цилиндр, больший диаметр штока).
листайте таблицу вбок →
| Цилиндр (D × d_штока) | Ход, мм | μ=1,0 (шарнир) | μ=0,7 | μ=0,5 (заделка) | μ=2,0 (консоль) |
|---|---|---|---|---|---|
| DSBC-32 (d=12 мм) | 300 | 8 930 Н | 18 220 Н | 35 720 Н | 2 230 Н |
| DSBC-32 (d=12 мм) | 500 | 3 215 Н | 6 560 Н | 12 860 Н | 804 Н |
| DSBC-40 (d=16 мм) | 300 | 28 220 Н | 57 600 Н | 112 890 Н | 7 056 Н |
| DSBC-40 (d=16 мм) | 500 | 10 160 Н | 20 740 Н | 40 640 Н | 2 540 Н |
| DSBC-50 (d=20 мм) | 400 | 38 760 Н | 79 100 Н | 155 030 Н | 9 690 Н |
| DSBC-50 (d=20 мм) | 600 | 17 230 Н | 35 160 Н | 68 900 Н | 4 306 Н |
| DSBC-63 (d=20 мм) | 500 | 24 800 Н | 50 620 Н | 99 220 Н | 6 200 Н |
| DSBC-80 (d=25 мм) | 600 | 42 060 Н | 85 830 Н | 168 220 Н | 10 510 Н |
Цвет ячейки соответствует уровню запаса: чем больше F_max для вашей нагрузки — тем шире зона безопасной эксплуатации. Если ваша рабочая нагрузка приближается к табличному значению — фактический запас становится k_зап = 2,5, что приемлемо. Если превышает — устойчивость не обеспечена, нужно идти по решениям из следующего раздела.
Калькулятор продольного изгиба штока
Введите диаметр штока, длину свободной части, способ крепления и осевую нагрузку — калькулятор покажет критическую силу F_кр, фактический запас k и рекомендацию по безопасности. Расчёт по формуле Эйлера с E = 200 ГПа (углеродистая сталь 45 / 38ХГН).
Что делать, когда запаса устойчивости не хватает?
Три инженерных пути решения проблемы недостаточной продольной устойчивости штока — каждый со своими плюсами, минусами и областью применения.
Решение 1. Промежуточная опора штока. Если компоновка позволяет, направляющая втулка или опора в середине свободной длины делит её пополам: по формуле Эйлера критическая сила вырастает примерно в 4 раза. Тандемные цилиндры (два поршня на одном штоке) увеличивают усилие, но сами по себе устойчивость штока не повышают: она определяется свободной длиной и диаметром штока. Исполнения для длинных ходов — в каталоге специальных пневмоцилиндров.
Решение 2. Направляющий цилиндр (Guided cylinder). Цилиндр с двумя параллельными штоками, объединёнными передней траверсой, скользящей по двум линейным шариковым направляющим, жёстко закреплённым на корпусе цилиндра. Все боковые усилия воспринимают направляющие, шток испытывает только осевое сжатие — продольный изгиб исключён даже на длинных ходах. Применяется в Pick&Place манипуляторах, конвейерных толкателях, фиксаторах с высокой точностью позиционирования — например, серия MGPM. Минусы: габариты больше стандартного цилиндра, стоимость заметно выше. Ресурс направляющей системы указан в паспорте серии.
Решение 3. Увеличение диаметра штока. Простейший вариант: вместо стандартного штока d = 12 мм у цилиндра Ø32 заказать исполнение с увеличенным штоком d = 16 или 20 мм. По формуле Эйлера F_кр пропорциональна d⁴ — увеличение диаметра на 25 % даёт прирост критической силы в 2,4 раза, увеличение на 50 % — в 5 раз. Минус: увеличение диаметра штока на цилиндре с фиксированной площадью поршня снижает усилие обратного хода (площадь штоковой полости уменьшается). Для цилиндра Ø32 с увеличенным штоком d = 20 мм усилие обратного хода падает примерно на 30 % (кольцевая площадь 624 мм² вместо 880 мм²). Допустимо, если обратный ход не несёт нагрузки. Решение бюджетное, быстрое (без доработки рамы), массовое (есть в каталогах).
листайте таблицу вбок →
| Решение | Прирост устойчивости | Доплата | Когда применять |
|---|---|---|---|
| Увеличенный шток | ×2,4 — ×5 | небольшая | Обратный ход без нагрузки |
| Промежуточная опора штока | ×4 | заметная | Высокое усилие + длинный ход |
| Направляющий цилиндр | ×10+ (фактически устранение) | наибольшая | Боковые силы, прецизионность |
Как выглядит пример расчёта для DSBC-50, ход 400 мм, консольное крепление?
Исходные данные: пневмоцилиндр DSBC-50-400 на горизонтальном толкателе сортировочного автомата. Задняя крышка зафиксирована лапами MS1, передний конец штока свободно толкает каретку через тягу без поперечной опоры. Рабочее давление 6 бар, осевая нагрузка на штоке 800 Н (направление от штока к каретке — сжатие штока). Диаметр штока стандартный d = 20 мм. Длина свободной части L при выпущенном штоке = 400 мм (полный ход).
Шаг 1. Момент инерции круглого сечения штока: I = π × d⁴ / 64 = 3,1416 × 20⁴ / 64 = 7 854 мм⁴. Шаг 2. Коэффициент приведения длины для консольного крепления: μ = 2,0. Шаг 3. Расчётная длина: L_расч = μ × L = 2,0 × 400 = 800 мм. Шаг 4. Критическая сила по Эйлеру в форме с μ: F_кр = π² × E × I / (μ × L)² = 9,87 × 2 × 10⁵ × 7 854 / 800² = 9,87 × 200 000 × 7 854 / 640 000 = 24 220 Н.
Проверим арифметику по шагам: 9,87 × 200 000 = 1 974 000; × 7 854 = 1,55 × 10¹⁰; / 640 000 = 24 220 Н. Полученное значение согласуется с табличным F_max для DSBC-50: для μ=2,0 при ходе 400 мм F_max = F_кр / 2,5 = 24 220 / 2,5 ≈ 9 690 Н, и именно эта цифра стоит в таблице выше (9 690 Н) — расчёт и таблица сходятся.
Итог расчёта. Для DSBC-50-400 в консольном креплении при d=20 мм критическая сила F_кр ≈ 24 220 Н, допустимая F_max = F_кр / 2,5 ≈ 9 690 Н. Рабочая нагрузка 800 Н укладывается в допуск с большим запасом k_факт = 24 220 / 800 ≈ 30 — устойчивость обеспечена с многократным резервом. Вывод: цилиндр работает в безопасной зоне устойчивости, никаких доработок не требуется. Запас здесь определяет не столько диаметр штока, сколько умеренная длина хода 400 мм; критичной устойчивость для d=20 мм становится только на ходах свыше 1300–1400 мм (там F_кр консоли падает до 2000–2300 Н). Если бы понадобился ещё больший запас, шток d = 25 мм поднял бы F_кр до ≈ 59 100 Н (рост в (25/20)⁴ ≈ 2,4 раза), либо поставить промежуточную опору в середине хода (длина 2 × 200 мм).
Какие типичные ошибки бывают при подборе цилиндра по устойчивости?
- Не учли консольное крепление. Самая частая ошибка. Если задняя крышка прикручена лапами, а передний конец штока свободен — это консоль с μ = 2,0, а не шарнирное крепление с μ = 1,0. Разница в F_кр — в 4 раза. Сначала определите схему крепления, потом считайте.
- Взяли длину штока вместо длины свободной части. В формулу Эйлера идёт длина именно выдвинутой части штока (= полный ход), а не полная длина штока вместе с тем, что внутри цилиндра. На полностью втянутом штоке устойчивость почти не лимитирует, на полностью выдвинутом — лимитирует максимально.
- Не учли запас k_зап. F_кр — это критическая сила, при которой шток теряет устойчивость. Работать на ней нельзя. Норма k_зап = 2,5-3,0. Для динамических ударных нагрузок — k_зап = 4,0.
- Использовали стандартный шток при горизонтальном применении с длиной 400+ мм. Собственный вес штока создаёт изгибающий момент — это дополнительная нагрузка, её учитывают запасом.
- Пересчитали под другое крепление, не сменив монтажные кронштейны. Если расчёт показал необходимость μ = 0,5 (жёсткая заделка) — это требует фланцевого крепления MF1/MF2 + жёсткой каретки с двумя опорами. Просто «принять μ = 0,5 в расчёте» нельзя, это конструктивное решение.
- Игнорировали удар в конце хода. При срабатывании цилиндра в крайнее положение возникает ударная нагрузка выше расчётной осевой. Если конечный амортизатор не справляется — кратковременно превышается F_кр. Решение: пневматическое торможение или внешний амортизатор.
- Поставили DSBC-32 с ходом 800 мм для горизонтального толкателя. Шток d = 12 мм длиной 800 мм на шарнирном креплении даёт F_кр ≈ 3 140 Н, но в консольной схеме (μ=2,0) — уже только ≈ 785 Н, а с запасом 2,5 допустимая нагрузка падает до ≈ 310 Н. Для тонкого штока на длинном ходе с боковой консолью этого часто не хватает. Решение: DSBC-50 или DSBC-63 с увеличенным штоком, либо направляющий цилиндр.
Из серийных позиций каталога для такой линии: глушитель PSL, от 180 ₸; дроссель с обратным клапаном AS, от 1 080 ₸; угловой цанговый фитинг PH, от 390 ₸.
Подобрать по теме
Какие материалы пригодятся ещё?
- После расчёта Эйлера: какой тип демпфирования цилиндра выбрать
- Расчёт усилия пневмоцилиндра
- Как выбрать пневмоцилиндр
- Специальные пневмоцилиндры — тандем, направляющий, плунжерный
- Диагностика отказа электромагнитного клапана
- Перепады давления в пневмосистеме
- Калькулятор усилия и устойчивости штока
- Каталог пневмоцилиндров ISO 15552
- Монтажные кронштейны для пневмоцилиндров
Как подобрать товар в каталоге?
листайте таблицу вбок →
| Артикул | Назначение | Цена, ₸ | Где применять |
|---|---|---|---|
| DSBC-50-400 | Цилиндр Ø50 ход 400 мм | 59 640 ₸ | Толкатели, сортировка, шарнирное крепление |
| DSBC-50-400-d25 | С увеличенным штоком d=25 | по запросу | Консольная схема, +144 % устойчивости |
| DFM-GF-32-200 | Направляющий цилиндр (макс. ход Ø32 — 200 мм) | 129 840 ₸ | Pick&Place, прецизионное позиционирование |
| Промежуточная опора штока | Два цилиндра DSBC-40-200 на общем штоке | под запрос | Высокое усилие при длинном ходе |
| MF2-50 фланец | Жёсткое фланцевое крепление | по запросу | Для перехода с μ=1,0 на μ=0,5 |
Какие размеры по теме есть у нас?
Страницы с размерами, ценой и обозначениями других марок для серий из этой статьи: DSBC-100-800, DSBC-100-25.
Какие вопросы чаще всего задают про устойчивость штока?
С какой длины хода нужно считать продольную устойчивость штока?
Для двухопорных креплений (шарнир + шарнир или шарнир + заделка) расчёт обязателен от хода 300 мм. Для консольных схем — уже от 200 мм. Для коротких ходов до 150 мм устойчивость практически всегда обеспечена с большим запасом — расчёт можно не проводить, если нагрузка заведомо мала.
Какой коэффициент запаса принять для расчёта устойчивости?
Стандарт k_зап = 2,5-3,0 для статических и плавно нарастающих нагрузок. Для динамических циклов с ударом или вибрацией — k_зап = 4,0. Для критичных применений берут больший запас и страховочный механический упор.
Что выбрать: промежуточная опора или направляющий цилиндр?
Промежуточная опора штока — если боковых нагрузок нет, а длинный ход нужен по компоновке. Направляющий цилиндр — если есть боковые силы или нужна точность позиционирования. Направляющий универсален, но габаритнее и дороже.
Можно ли поставить опору штока в средней точке?
Можно, и это эффективное решение. Установка промежуточной направляющей втулки делит свободную длину штока пополам. По Эйлеру F_кр растёт в 4 раза. Минусы: трение во втулке немного снижает скорость, втулка изнашивается и требует замены. Применяется на нестандартных машинах, где готовые решения не подходят по геометрии.
Какой модуль упругости использовать в формуле Эйлера?
Для стандартного штока из углеродистой стали (Сталь 45, 38ХГН, аналоги CK45) E = 200-210 ГПа = 2 × 10⁵ Н/мм². Для штоков из нержавеющей стали AISI 304/316 — E = 193-200 ГПа (на 3-5 % меньше). Для алюминиевых штоков (специальные облегчённые серии) — E = 70 ГПа, F_кр в 2,8 раза меньше при том же сечении.
Учитывается ли собственный вес штока при горизонтальном применении?
Да, обязательно. На длинных ходах 400-800 мм горизонтальный шток провисает под собственным весом. Это создаёт начальное искривление. В формулу Эйлера прямо не входит, поэтому для горизонтальных длинных ходов берите больший запас.
Нужен цилиндр с ходом, которого нет в каталоге? Смотрите — нестандартный ход пневмоцилиндра: когда он обязателен.
Связанные расчёты: калькулятор усилия пневмоцилиндра, расчёт Kv/Cv распределителя, обследование утечек.
