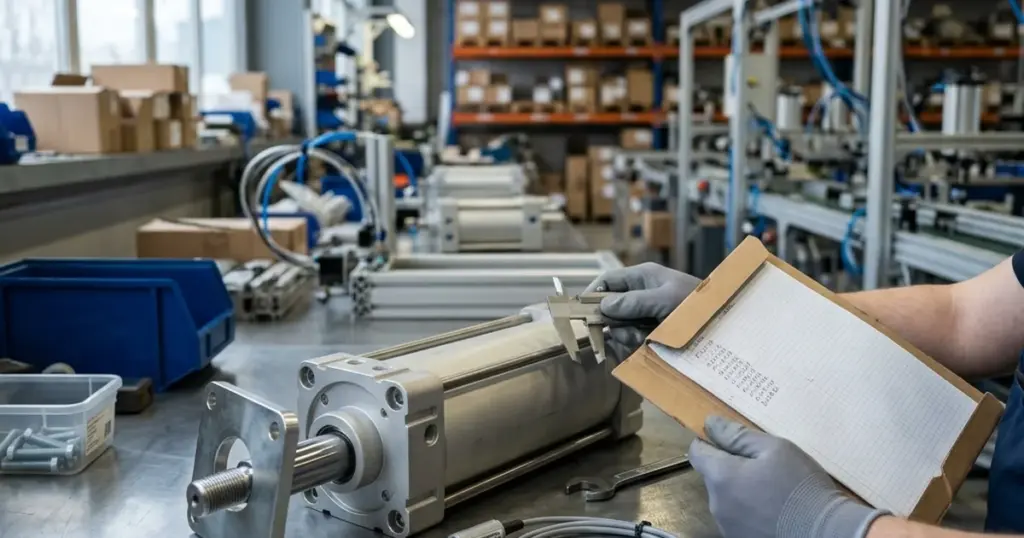

Аналог профильного цилиндра SMC CP96 в каталоге WAALPC — одноимённая серия CP96 по стандарту ISO 15552 (прежний ISO 6431 / VDMA 24562). ISO 15552 задаёт основные и монтажные размеры, но не конструкцию профиля, стяжных шпилек и пазов под датчики. Совместимость конкретного исполнения WAALPC с исходным цилиндром проверяют по обоим чертежам, включая крепление MF1/MF2.
Подобрать по серии: страницы с кодами других марок того же формата и нашим артикулом к каждому
- Аналог CP96 марки STNC — 280 кодов, цена от 14 760 ₸
Подобрать и купить пневмоцилиндры в каталоге →
Вступление полностью
Для SMC CP96SDB32-25 рассматривают WAALPC CP96-32-25: у обоих обозначений диаметр 32 мм и ход 25 мм; этого недостаточно для подтверждения всех размеров и опций. Перед подбором аналога сверяют длину хода, наличие магнита под датчики и тип демпфирования. ISO 15552 содержит требования к номинальным ходам и их допускам, но конкретный ход выбирают под механизм. Ниже — таблица соответствия типоразмеров Ø32–100, расчёт усилия на реальном артикуле и цены от 14 760 ₸.
Содержание статьи (10 разделов)
- Что такое SMC CP96 и почему совместимый аналог подбирается по ISO 15552?
- Как рассчитать усилие по формуле на реальном артикуле?
- Как соотносятся типоразмеры SMC CP96 и WAALPC CP96 — как выглядит таблица?
- Что совпадает при переходе с SMC CP96 на WAALPC CP96?
- Что проверить перед подбором аналога — ход, датчики, демпфирование?
- CP96 или CP95 — какой совместимый аналог брать под артикул SMC?
- Сколько стоят аналоги SMC CP96?
- Какие вопросы чаще всего задают про аналог SMC CP96?
- Какие разделы и серии подходят к теме?
- Какие материалы пригодятся ещё?
Что такое SMC CP96 и почему совместимый аналог подбирается по ISO 15552?
SMC CP96 — профильный пневмоцилиндр двустороннего действия стандарта ISO 15552. Это «рабочая лошадь» длинноходовых линейных приводов: профильный корпус, монтаж — на лапах, передних и задних фланцах MF1/MF2 или на шарнире. Диапазон диаметров и ходов — по каталогу SMC. Такие цилиндры толкают, прижимают и перемещают в упаковочных линиях, металлообработке, конвейерах и станочной оснастке.
Товары из статьи
Ключевой момент для подбора аналога: ISO 15552 — международный стандарт присоединительных и посадочных размеров, а не собственная разработка SMC. По нему же построены Festo DSBC, AirTAC SAI, Norgren RA и WAALPC CP96. Стандарт задаёт геометрию присоединения: расположение и резьбу крепёжных отверстий, размеры фланцев и цапф. Для подбора совместимого аналога сопоставляют чертежи конкретных исполнений, диаметр, ход, крепление и опции; название стандарта само по себе не подтверждает совпадение всей конструкции. Кроме CP96, по ISO 15552 в каталоге — серия DNC и профильная SI; есть и стандартные цилиндры MB — их присоединение сверяют по карточке серии.
Профильный CP96 нельзя путать с компактными SMC CQ2 или мини-цилиндрами CJ2/CM2. Это другие серии; CJ2 и CM2 имеют фирменные размеры SMC и не относятся к ISO 6432. Совместимый аналог выбирают по полному коду и чертежу, а не по одному префиксу. Полная раскладка по всем сериям SMC — в матрице аналогов SMC на WAALPC. Эта статья — детальный разбор первой строки матрицы: профильного CP96.
Совместимые аналоги по полному коду: SMC C95SDB100-200 — совместимый аналог WAALPC C95-100-200. Наличие и цена — на странице кода.
Как рассчитать усилие по формуле на реальном артикуле?
Для предварительного подбора рассчитывают теоретическое толкающее усилие: площадь поршня умножают на избыточное давление в рабочей полости при отсутствии противодавления в выхлопной полости. При равных диаметре и давлении это расчётное значение одинаково для SMC CP96 и WAALPC CP96. Фактическое усилие дополнительно зависит от трения, противодавления и режима движения.
- F
- теоретическое усилие, Н
- p
- избыточное давление в рабочей полости без противодавления на выхлопе, МПа (6 бар = 0,6 МПа)
- D
- диаметр поршня, мм
Пример на реальном артикуле — CP96-32-25 (Ø32 мм, ход 25 мм, ISO 15552, 14 760 ₸), для сравнения с SMC CP96 того же диаметра и хода. При 6 бар без противодавления: F = 0,6 × π × 32² / 4 ≈ 0,6 × 804,25 ≈ 483 Н на прямом ходе. Это теоретическое усилие, а не допустимая полезная нагрузка. Потери и запас для движения определяют по режиму работы, скорости, противодавлению и паспорту; постоянные доли трения и нагрузки для всех исполнений принимать нельзя. Пересчитать усилие под своё давление и диаметр можно в калькуляторе усилия пневмоцилиндра, а перевести бары в МПа или кгс/см² — в конвертере единиц.
На обратном ходе (втягивание) усилие меньше на площадь штока — это важно, когда цилиндр тянет нагрузку. Разница тем заметнее, чем толще шток относительно поршня. Для длинноходовых CP96 отдельно проверяют устойчивость штока на изгиб — методика в статье о продольной устойчивости штока по формуле Эйлера.
Как соотносятся типоразмеры SMC CP96 и WAALPC CP96 — как выглядит таблица?
Обозначение WAALPC повторяет исходное SMC: формат артикула CP96-<диаметр>-<ход>. Диаметр и ход сопоставляют с исходным цилиндром. Нестандартный ход нельзя автоматически округлять вверх: изменение хода требует проверки крайних положений, габаритов механизма, расхода воздуха и устойчивости штока. Резьба штока нормирована стандартом ISO 15552 по ряду диаметров — её сверяют с ответной деталью.
листайте таблицу вбок →
| Ø поршня | Резьба штока (ISO 15552) | Пример артикула WAALPC | Усилие при 6 бар | Цена от |
|---|---|---|---|---|
| Ø32 | M10×1,25 | CP96-32-25 | 483 Н | 14 760 ₸ |
| Ø40 | M12×1,25 | CP96-40-25 | 754 Н | 18 480 ₸ |
| Ø50 | M16×1,5 | CP96-50-25 | 1178 Н | 25 920 ₸ |
| Ø63 | M16×1,5 | CP96-63-25 | 1870 Н | 32 940 ₸ |
| Ø80 | M20×1,5 | CP96-80-25 | 3016 Н | 49 500 ₸ |
| Ø100 | M20×1,5 | CP96-100-25 | 4712 Н | 65 040 ₸ |
Усилия теоретические, без учёта трения, и одинаковы для SMC CP96 и WAALPC CP96 при равном диаметре: стандарт корпуса на силу не влияет — влияет только диаметр поршня и давление. По ходу серия WAALPC CP96 держит стандартный ряд от 25 мм; ход выше 25 мм задаётся в артикуле напрямую — CP96-32-50 (15 780 ₸), CP96-32-100 (17 700 ₸). Всего в серии CP96 — 140 исполнений в диапазоне цен от 14 760 ₸.
Что совпадает при переходе с SMC CP96 на WAALPC CP96?
Раз оба цилиндра построены по ISO 15552, совпадает нормированная стандартом присоединительная база. Возможность установки на существующую раму без переделки кронштейнов подтверждают сравнением монтажных размеров и исполнения крепежа по чертежам.
Посадка и крепёжные отверстия
Межосевые размеры, резьба и расположение крепёжных отверстий на крышках нормированы ISO 15552; соответствие конкретной пары сверяют по чертежам.
Корпус
Обе серии имеют профильный корпус; его устройство, стяжные шпильки и паз датчика не определяются одним названием ISO 15552.
Фланцы и лапы
Передний и задний фланцы MF1/MF2, лапы, вилки и цапфы проверяют по типу крепления, диаметру цилиндра и монтажному чертежу.
При равных диаметре и давлении без противодавления совпадает теоретическое усилие. Диаметр штока сверяют по чертежу. Присоединение пневмопортов — G1/8–G1/2 по типоразмеру; давление до 0,8 МПа по каталогу завода. Рабочая среда пневмоцилиндра — сжатый воздух. Допустимую температуру, совместимость уплотнений со средой и наличие исполнения FKM подтверждают паспортом конкретного изделия; материал уплотнения сам по себе не разрешает работу на масле. Формулировка «совместимый аналог по ISO» здесь точнее рекламной «стопроцентной совместимости»: стандарт задаёт размерную базу, а соответствие конкретного исполнения подтверждают по чертежам и паспорту.
Что проверить перед подбором аналога — ход, датчики, демпфирование?
ISO 15552 нормирует основные и присоединительные размеры, а также требования к номинальным ходам и их допускам. При подборе отдельно проверяют фактический ход, наличие магнита, демпфирование, материал уплотнения и опции штока по артикулу, чертежу и паспорту.
-
1
Ход из артикула
Цифра после диаметра — ход в мм: CP96-32-50 → ход 50 мм. В реестре WAALPC CP96 представлены ходы 25–1000 мм. Нестандартный ход согласуют с конструкцией механизма; автоматически округлять его вверх нельзя.
-
2
Магнитный поршень под датчики
Если на CP96 стояли бесконтактные датчики положения (D-M9 у SMC) — нужен магнитный поршень. В обозначении SMC встроенный магнит отмечает D; наличие магнита у WAALPC проверяют по исполнению и паспорту. Без магнита эти датчики не сработают.
-
3
Тип демпфирования
Упругое (полиуретановые шайбы) или регулируемое (винт): допустимые скорость и масса — по паспорту серии, при больших — внешний амортизатор. Тип демпфирования сверяют с исходным исполнением.
-
4
Способ монтажа
Лапы, передний/задний фланец MF1/MF2, вилка, цапфы. Сверяют нормированные размеры по ISO 15552 и конкретный монтажный комплект, который стоял на машине.
-
5
Резьба штока и уплотнение
Резьба штока по ряду ISO 15552 (Ø32 — M10×1,25, Ø50/63 — M16×1,5). Материал уплотнения, допустимую температуру и рабочую среду проверяют по паспорту исполнения; общего предела для всех NBR или FKM нет.
Эти пять пунктов — тот минимум, который отделяет «встанет как родной» от «встанет, но датчики не увидят поршень». Тип и стандарт (ISO 15552) определяют строку матрицы, а ход, магнит, демпфирование и монтаж уточняются по артикулу и чертежу конкретного оригинала.
CP96 или CP95 — какой совместимый аналог брать под артикул SMC?
У SMC под ISO 15552 идут профильные CP96 и CP95 и шпилечные C96 и C95 — это разные серии. WAALPC держит их раздельными сериями, чтобы посадка совпадала полностью, а не «примерно».
Другие страницы нашего каталога по сериям, упомянутым в статье: CP95-80-100, C96-100-400, C96-32-125, C96-50-175, CP96-50-175.
Другие страницы нашего каталога по сериям, упомянутым в статье: CP96-50-250, C96-63-250, C96-63-300, C96-63-350, C96-63-400.
Правило простое: смотрят на префикс исходного артикула SMC. CP96 → WAALPC CP96 (140 исполнений, от 14 760 ₸), CP95 → WAALPC CP95 (126 исполнений, от 21 900 ₸). В сумме две серии дают 266 исполнений профильных цилиндров ISO 15552 — этого хватает на типовой список ремонтной службы. Полный код оригинала разбирают на серию, диаметр, ход и опции, затем сопоставляют с кодом WAALPC и обоими чертежами.
Сколько стоят аналоги SMC CP96?
CP96 (аналог SMC CP96)
140 исполнений. ISO 15552. CP96-32-25 — 14 760 ₸, CP96-32-50 — 15 780 ₸, CP96-40-25 — 18 480 ₸
CP95 (аналог SMC CP95)
126 исполнений. ISO 15552. Отдельная присоединительная и амортизационная база
Датчики и монтаж
Датчики положения WAALPC серии D, включая D-M9, выбирают по пазу, креплению и электрической схеме; фланцы, лапы и вилки — по монтажному чертежу
Профильные цилиндры CP96 и CP95 — срок в карточке. Все серии с ценами и наличием собраны в каталоге пневмоцилиндров WAALPC; там же — фильтр по стандарту ISO 15552 и подбор по диаметру и ходу. Общий разбор профиля ISO 15552 и подбора аналога по нему — в статье «Пневмоцилиндр ISO 15552 (DSBC): подбор аналога». Сопутствующие принадлежности — фланцы, вилки, кронштейны, наконечники штока — в разделе каталога пневмоцилиндров. Быстрый подбор аналога по одному артикулу — через посадочную страницу подбора аналогов.
Какие вопросы чаще всего задают про аналог SMC CP96?
Есть ли у WAALPC совместимый аналог цилиндра SMC CP96
Да. Профильный цилиндр SMC CP96 построен по стандарту ISO 15552; в каталоге WAALPC для подбора представлен CP96 — 140 исполнений. Для SMC CP96SDB32-25 рассматривают WAALPC CP96-32-25 с теми же диаметром и ходом. Совместимость крепёжных отверстий крышек, фланцев MF1/MF2 и остальных опций подтверждают по чертежам. Текущая цена приведена в карточке CP96.
Что означает, что SMC CP96 и WAALPC CP96 совместимы по ISO 15552
ISO 15552 (прежний ISO 6431 / VDMA 24562) — международный стандарт присоединительных и посадочных размеров профильных пневмоцилиндров. Он нормирует расположение и резьбу крепёжных отверстий, межосевые размеры фланцев, посадку цапф. Возможность установки без переделки рамы подтверждают по монтажным чертежам конкретных исполнений. ISO 15552 содержит требования к номинальным ходам и их допускам; конкретный ход, магнит, демпфирование и материал уплотнения сверяют отдельно.
Что нужно проверить перед подбором аналога SMC CP96 на WAALPC
Проверяют пять групп параметров: требуемый ход, магнитный поршень и крепление датчика, демпфирование, способ монтажа, резьбу штока и уплотнения. ISO 15552 задаёт часть размеров и требования к ходу; это не отменяет сверку артикула, монтажного чертежа и паспорта конкретного исполнения.
Совпадает ли усилие у SMC CP96 и его аналога WAALPC
Совпадает теоретическое усилие при равном диаметре и давлении без противодавления на выхлопе: F = p · π · D² / 4. Для CP96-32-25 при 6 бар получается примерно 483 Н. Фактическое усилие и допустимую нагрузку определяют с учётом трения, противодавления, скорости, монтажа и паспортных ограничений; гарантировать 300–340 Н этим расчётом нельзя.
Чем WAALPC CP96 отличается от CP95 и что брать под артикул SMC
Обе серии — профильные цилиндры одного стандарта ISO 15552, но с разной присоединительной и амортизационной базой, поэтому в каталоге они держатся раздельно. Для подбора аналога SMC CP96 берут WAALPC CP96 (140 исполнений), для подбора аналога CP95 — CP95 (126 исполнений). Текущие цены указаны в карточках серий. Смотрят на префикс исходного артикула SMC; полные обозначения и посадочные размеры сверяют по обоим чертежам.
Подходят ли датчики положения D-M9 к цилиндрам WAALPC CP96
Подходящее исполнение датчика WAALPC серии D выбирают по пазу цилиндра, креплению и электрической схеме. В листе SMC для CP96 показан собственный паз D-M9/A9, а для CP95 нужны проставка и крепление; переносить это на все WAALPC без чертежа нельзя. У SMC D-M9N и D-M9P — трёхпроводные электронные NPN и PNP, а D-M9B — двухпроводный электронный датчик, не геркон. Для WAALPC проверяют магнит поршня, паспортное напряжение и схему конкретного датчика; общего диапазона 5–30 В для всей группы нет.
За сколько подбирается аналог по списку артикулов SMC
Для типового списка на 10–100 позиций — 1 рабочий день. В ответ приходит таблица, где каждый артикул SMC разложен по трём категориям: совместимый аналог, аналог с оговорками, не наш профиль. Перед отгрузкой каждая позиция сверяется по чертежу оригинала, а не подбирается «по картинке».
