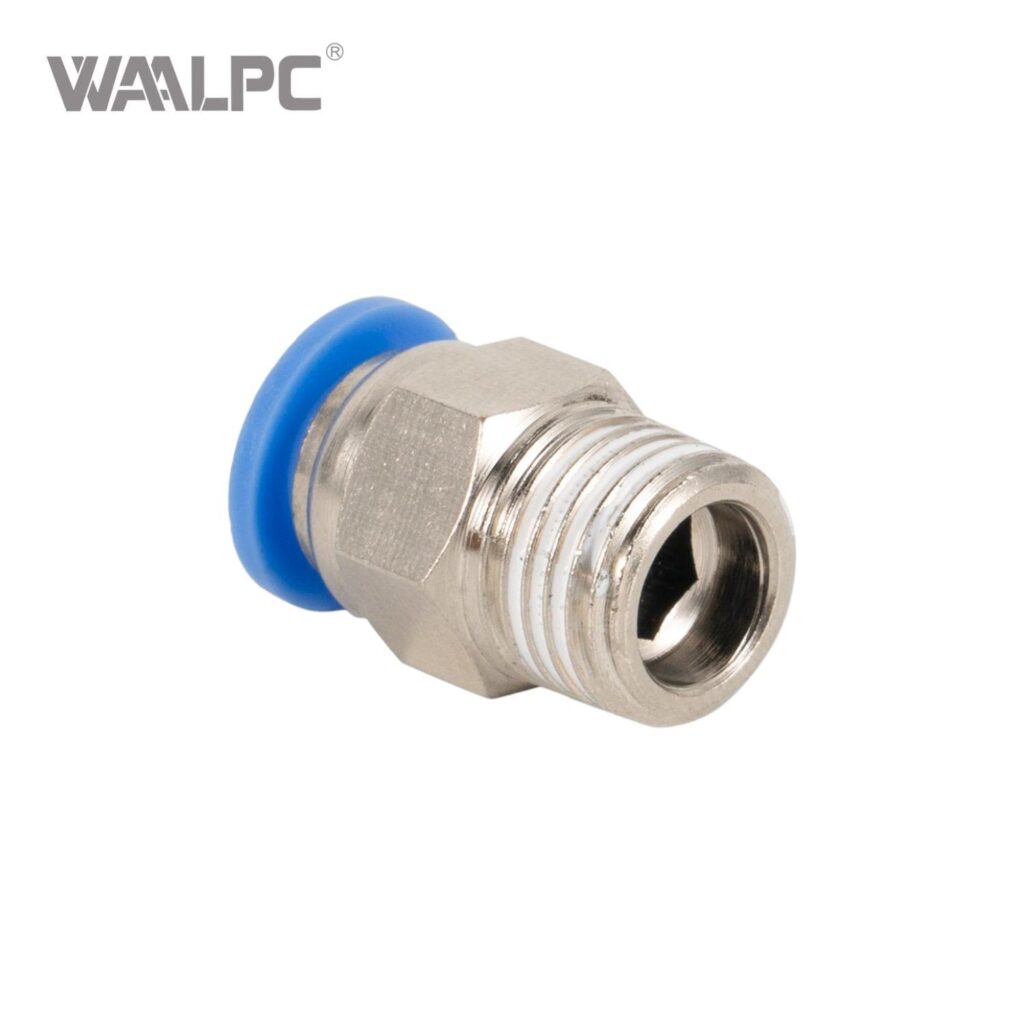

Фитинг прямой цанговый, наружная резьба PC
Трубка вставляется в цангу без инструмента, наружная коническая резьба R вкручивается в порт цилиндра, клапана или блока. Ø трубки 4–16 мм, резьба R1/8–R3/4, M5, M6, давление до 1,0 МПа. Корпус — металл, цанга — POM, уплотнение NBR. Совместимый аналог по обозначениям SMC KJH04-M5 и Festo QS-1/4-4 и ещё 405 импортным обозначениям.
- Ø трубки 4–16 мм
- Резьба R1/8–R3/4, M5, M6
- Давление до 1,0 МПа
- Материал металл, POM, NBR
Прямой цанговый фитинг PC с наружной конической резьбой R (BSPT) для трубок ПУ и ПА, 30 исполнений. Исполнение выбирайте по диаметру трубки и резьбе в таблице на странице. Заберите со склада в Алматы (Садвакасова, 122) или закажите доставку транспортной компанией по Казахстану. Стоимость в ₸ с НДС 16 %, накладная и ЭСФ выдаются. Не знаете наш код — подберём по коду марки.
WAALPC PC сериясында тура I-тәрізді фитинг берілген; қосылысы — сыртқы бұранда және цанга. Материалдары — корпусқа PBT пластигі, бұрандаға никельмен қапталған жез; жұмыс ортасы — сығылған ауа мен вакуум; қысымы −0,099…1,0 МПа.
Атрибутта түтік диаметрлері 10, 12, 4, 6, 8 мм және R1/2″, R1/4″, R1/8″, R3/8″ бұрандалары берілген. Өлшем кодтары: 04, 06, 08, 10, 12, 14, 16. Екінші өлшем коды: 01, 02, 03, 04, 06, M5, M6. Кестедегі толық код жұбы арқылы позицияны таңдаңыз.
Серия WAALPC PC — прямые цанговые фитинги с наружной конической резьбой R (BSPT). Применяются для подсоединения пневматических трубок ПУ/ПА к рабочим портам пневмоцилиндров, распределителей, дросселей, арматуры. Цанга держит трубку без подмотки за счёт зажимного кольца; резьба герметизирует соединение конусом.
Где применяется
- Подключение трубок к портам пневмоцилиндров серий DSBC, DSNU, MAL, SC, ADVU
- Подсоединение распределителей 4V, 3V к пневмолиниям
- Установка дросселей SL в схему
- Подключение пневмоприводов арматуры (шаровые краны, заслонки)
Артикулы

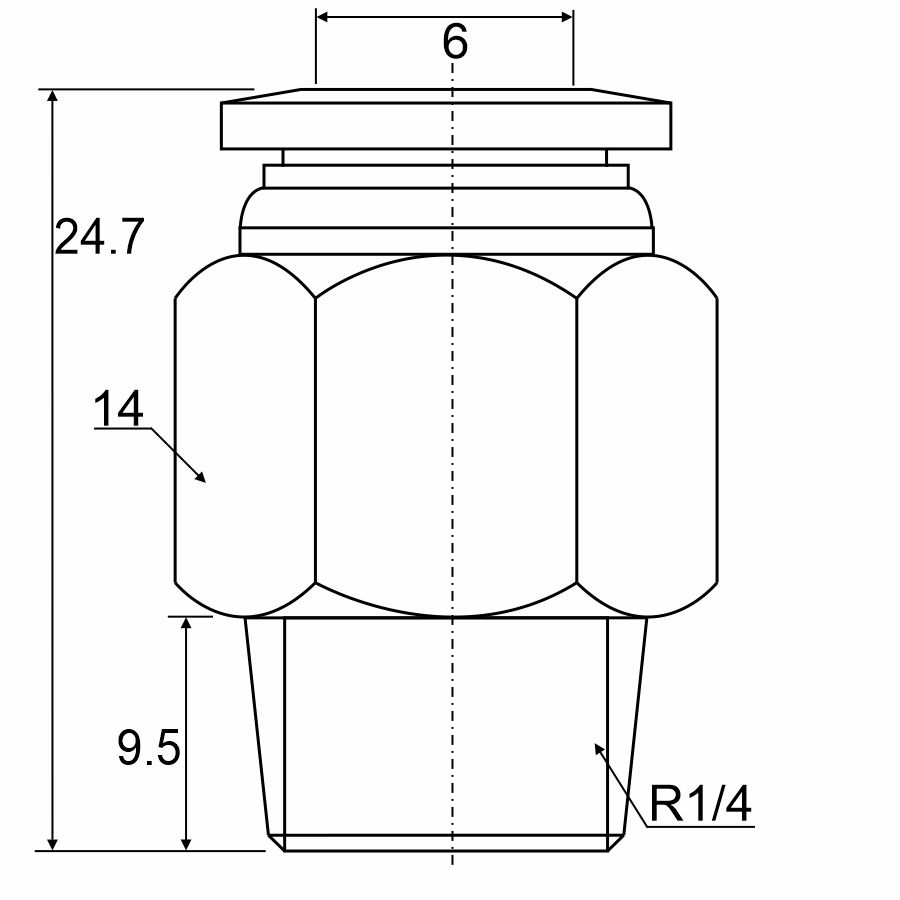

Формат: PC{ØØ}-{резьба}, где Ø = диаметр трубки (04/06/08/10/12 мм), резьба = 01 (R1/8″), 02 (R1/4″), 03 (R3/8″), 04 (R1/2″). Пример: PC08-02 = Ø8 мм трубка × R1/4″ резьба.
Монтаж
Резьба R — герметизация конусом, без подмотки. Момент затяжки 5-8 Н·м. Трубка вставляется в цангу до упора, фиксация автоматическая. Для извлечения — нажать на цанговое кольцо и потянуть трубку.
Какие исполнения входят в серию PC?
В серии 30 исполнений. Обозначения ряда: PC-G-04-01, PC-G-04-02, PC-G-06-01, PC-G-06-02, PC-G-06-03, PC-G-06-04, PC-G-08-01, PC-G-08-02 и другие. Каждое исполнение — отдельная позиция со своим типоразмером; полный перечень с ценами приведён в таблице этой карточки. Цены берутся из каталога и обновляются вместе с ним, поэтому в описании чисел мы не держим.
Как подобрать нужное исполнение PC?
Типоразмер задают два параметра: диаметр трубки под цангу и резьба присоединения — оба зашиты в обозначении. У резьбы есть два варианта, коническая и цилиндрическая, взаимно не заменяются: под цилиндрическую нужна прокладка или уплотнительное кольцо в торце.
Чем G1/8 отличается от R1/8 и NPT, и как не перепутать при заказе: резьба G, R и NPT — таблица отличий.
Какие импортные обозначения соответствуют PC?
PC — совместимый аналог для обозначений SMC KQ2H04-01, SMC KQ2H04-02, SMC KQ2H04-M5. Соответствие проверено по каталогам этих производителей: совпадают присоединительные и посадочные размеры, класс изделия тот же, поэтому переделка обвязки и крепления не требуется. Обозначения, не прошедшие проверку по каталогу, в перечень не попадают.
Что входит в комплект?
В комплект входит сам узел; крепёж и сопутствующие элементы заказываются отдельно, их подбирают под конкретное исполнение. Чертежи и 3D-модели высылаем по запросу при подтверждении заказа.
Совместимость с импортными аналогами
Импорттық аналогтармен үйлесімділік
Совместимый аналог — AVENTICS R412005119 (2121004050) — отличие: у AVENTICS мини-исполнение (уменьшенные габариты); Aignep 56020-4-M5; AirTAC PC10R1/4 — отличие: у AirTAC корпус PBT со штуцером из латуни, у нашего PC — металлический корпус; CKD GWS10-10 — отличие: корпус CKD из негорючего PBT (UL94 V-0); Camozzi R7510 10-1/8 — отличие: у Camozzi R7000 кольцо отпуска эллиптической формы, рабочая температура −10…+80 °C; на коническую резьбу Camozzi нанесено PTFE-уплотнение; E.MC ZPC10R1/4 — отличие: у E.MC резьба по суффиксу кода (P — PT/R, G — G); Festo QSM-M5-4-100; Legris 3175 10 21 — отличие: рабочее давление у Legris до 20 бар; у нашего PC 0–1,0 МПа (разрежение до −750 мм рт. ст.); корпус (у Legris никелированная латунь целиком, у нас металлический корпус); Mindman PC10-02T — отличие: корпус полимерный; Norgren C01250638; PISCO PC4-01 — отличие: у PISCO на коническую резьбу заводом нанесён герметик (Sealock); рабочая температура у PISCO 0…+60 °C; Pneumax T010414 — отличие: у Pneumax T01 резьба G1/4 цилиндрическая с уплотнительным кольцом, у нашего PC04-02 — R (PT) коническая; SMC KQ2H04-M5G1 — отличие: материал: у SMC KQ2H…G1 резьбовая часть из нержавеющей стали 303, у нашего PC04-M5 — никелированная латунь; SNS KQ2C10-01 — отличие: корпус полимерный; Univer HAR0404M5 — отличие: у Univer миниатюрное исполнение, температура 0…+60 °C, у нашего PC +5…+60 °C; рабочий максимум обеих сторон 1,0 МПа. Применять для воздуха при +5…+60 °C и давлении 0–1,0 МПа; проверить габариты и доступ для затяжки M5; XCPC XPC04-M5 — отличие: рабочее давление у XCPC до 0,9 МПа; у нашего PC 0–1,0 МПа (разрежение до −750 мм рт. ст.) (совпадают присоединительные и установочные размеры, серия PC).
Как расшифровать артикул PC?
Формат: PC{диаметр трубки}-{присоединение (резьба)}
- PC — серия
- Диаметр трубки: 04 / 06 / 08 / 10 / 12 / 14 / 16
- Присоединение (резьба): 1/8 / 1/4 / 3/8 / 1/2 / 3/4 / M6 / M5
Пример: PC04-01
Тура цангалы фитингтің сыртқы бұрандасы бар. Құрама корпус: PBT пластигі, никельмен қапталған жез бұранда, POM цанга. Түтікті бұрандалы портпен жалғайды.
WAALPC PC цилиндрдің, клапанның немесе блоктың портына бұралады, түтік екінші жағындағы цангаға енгізіледі. PCF-тен бұранда бағытымен ерекшеленеді: PCF бұрандасы ішкі. PC корпусы PBT пластигі, цангасы полиацеталь, бұрандалы бөлігі никельмен қапталған жез; R бұрандасы конустық, 1/8 өлшемінен басталады.
