PHF үйлесімді аналог ретінде ұсынылады: өз жабдығыңыздың артикулын кестедегі кодтармен салыстырыңыз.

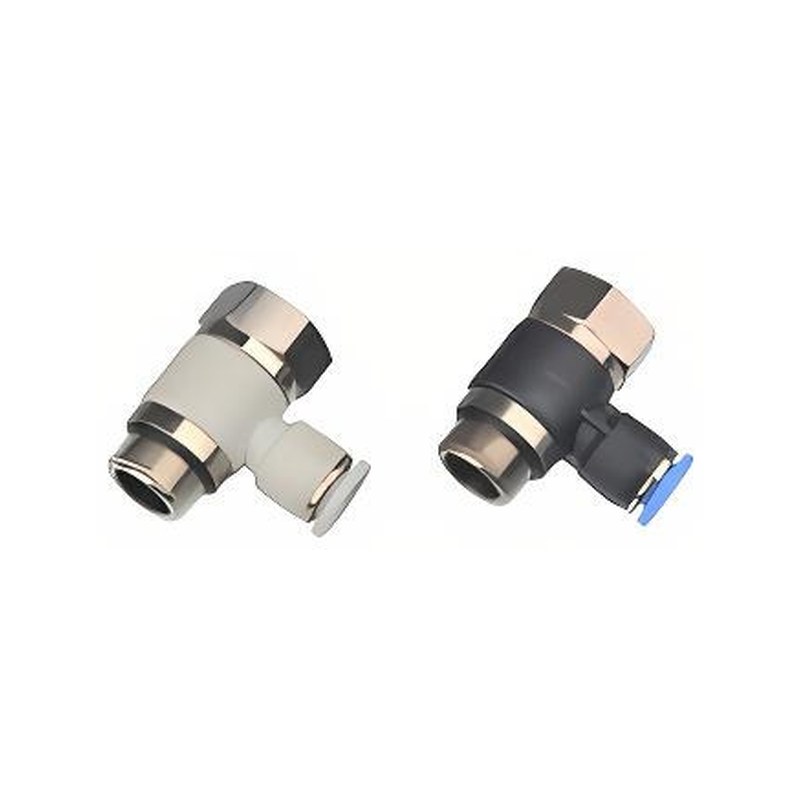

Фитинг угловой поворотный универсальный, внутренняя резьба WAALPC PHF, Ø 4/6/8/10/12 мм, резьба 01/02/03/04/M5. Совместимый аналог AirTAC PHF. Ищете код вида PHF1004? Введите его в поле «Ваш код изделия» выше — подберём наш артикул.
Фитинг түрі — 90° бұрылмалы бұрыштық (ішкі бұранда). Корпус материалы — пластик (PBT); бұрандалы штуцері — жез.
Жұмыс ортасы — сығылған ауа, вакуум; жұмыс қысымы −0,099…1,0 МПа.
Бірінші өлшем коды: 04, 06, 08, 10, 12. Екінші өлшем коды: 01, 02, 03, 04, M5. Кестеден осы екі кодтың керекті жұбын табыңыз.
Ключевые характеристики
Производитель
WAALPC
Тип фитинга
Угловой поворотный 90° (внутренняя резьба)
Серия
PHF
Материал корпуса
Пластик (PBT); резьбовой штуцер — латунь
Рабочее давление
−0,099…1,0 МПа
Рабочая среда
сжатый воздух, вакуум
Артикул:
PHF06-02
✓Срокпоставка 3–5 недель, срок подтверждаем при заказе✓Гарантия12 месяцев WAALPC · возврат по ЗоЗПП✓СтатусПоставщик WAALPC в Казахстане · сертификат✓Юрлицамсчёт, накладная, ЭСФ · госзакупок · паспорт✓Импортввоз в Республику Казахстан
Описание
Характеристики
Аналоги
Документы
О серии
WAALPC PHF — угловой поворотный фитинг с внутренней резьбой для подключения пневмотрубки под 90° с разворотом вокруг оси. Поворотный узел позволяет сориентировать трубку после монтажа и убрать натяг в тесных местах. Присоединение — под трубки PU (полиуретан) и PA (полиамид).
Корпус — пластик (PBT), резьбовой штуцер — латунь; резьба внутренняя G (коды 01/02/03/04 = G1/8–G1/2) и метрическая M5. Применяется в пневмоприводах станков, конвейеров и оснастки при вводе линии к потребителю с разворотом. Совместимый аналог AirTAC PHF — совпадает по назначению; присоединительные и установочные размеры уточняйте.
Расшифровка артикула
Артикул кодирует Ø трубки и размер резьбы. Серия — PHF.
PHF04 — под трубку Ø 4 мм
PHF06 — под трубку Ø 6 мм
PHF08 — под трубку Ø 8 мм
PHF10 — под трубку Ø 10 мм
PHF12 — под трубку Ø 12 мм
Совместимость с импортными аналогами
Совместимый аналог — AirTAC GPHF10-03 — отличие: у AirTAC внутренняя резьба G (цилиндрическая, буква G в коде), как у нашего PHF10-03; Metal Work 2L34F06 — отличие: у Metal Work рабочее давление −0,099…1,2 МПа, температура −20…+60 °C, цилиндрические резьбы по ряду G, а у нашего давление до 1,0 МПа и резьбы R/Rc; Norgren C02480405; PISCO PHF4-01; SMC KQ2VF04-01S — отличие: у SMC на резьбу заводом нанесён герметик (суффикс S); SNS SPHF10-01 — отличие: у SNS внутренняя резьба G1/8 (цилиндрическая), как у нашего PHF10-01 (совпадают присоединительные и установочные размеры, серия PHF).
Ішкі бұрандалы бұрылмалы әмбебап бұрыштық фитинг WAALPC PHF, Ø 4/6/8/10/12 мм, бұранда 01/02/03/04/M5. PHF1004 түріндегі кодты іздеп жүрсіз бе? Оны жоғарыдағы «Бұйымыңыздың коды» өрісіне енгізіңіз — біздің артикулды таңдап береміз.
WAALPC PHF — пневматикалық түтікті 90° бұрышпен, ось айналасында бұрып қосуға арналған ішкі бұрандалы бұрыштық бұрылмалы фитинг. Бұрылмалы түйін монтаждан кейін түтікті бағыттауға және тар жерлерде керілуді жоюға мүмкіндік береді. Қосылуы — PU (полиуретан) және PA (полиамид) түтіктеріне.
Корпусы — пластик (PBT), бұрандалы штуцері — жез; бұранда ішкі Rc (PT; 01/02/03/04 кодтары = Rc1/8–Rc1/2) және метрлік M5. Желіні тұтынушыға бұрып енгізгенде станоктардың, конвейерлердің және технологиялық жарақтың пневматикалық жетектерінде қолданылады.
Артикул түтік Ø мен бұранда өлшемін кодтайды. Серия — PHF.
PHF04 — Ø 4 мм түтікке
PHF06 — Ø 6 мм түтікке
PHF08 — Ø 8 мм түтікке
PHF10 — Ø 10 мм түтікке
PHF12 — Ø 12 мм түтікке
WAALPC PHF сериясының габариттік, монтаждық және қосылу өлшемдері. PHF типоөлшемдерінің өлшемдері — ұзындығы, отырғызуы және қосылуы — төмендегі сызбада жинақталған.
Какой совместимый аналог у серии PHF по артикулу импортной детали?
PHF: 74 импортных обозначения → 19 наших артикулов; марки: AirTAC, Metal Work, Norgren, PISCO, SMC, SNS. Цена и наличие — по каталогу при открытии страницы.
PHF: 21 исполнение от 720 ₸, размеры: 04, 06, 08, 10, 12. Ряд цен серии: от 720 ₸ (PHF04-M5) до 2 400 ₸ (PHF12-04). Цена по типоразмерам: 04 — от 720 ₸; 06 — от 720 ₸; 08 — от 780 ₸; 10 — от 840 ₸; 12 — от 900 ₸.
В таблице — 99 пар «чужой код → наш артикул» по брендам AirTAC, Metal Work, Norgren, PISCO, SMC, SNS. Каждая пара проверена по каталогу производителя, цена взята из реестра на сегодня. Нужного кода нет в таблице — введите его в поле «Ваш код изделия» выше, подберём совместимый аналог и посчитаем цену.
Қазақстанның басқа қалаларына тапсырыс 5–10 жұмыс күнінде Alemtat және B-Express қызметтері арқылы жеткізіледі. Алматы бойынша жеткізуді өзіміздің жеткізу қызметіміз жүзеге асырады.
Алматыдағы қойма және өзі алып кету: Садвакасова көшесі, 122. Жұмыс уақыты: дүйсенбі–жұма 9:00–18:00, сенбі және жексенбі — демалыс.
Барлық бағалар теңгемен, ҚҚС-ты қоса алғанда көрсетілген; нақты баға — осы беттегі кестеде.
Жабдығыңыздың артикулын info@corneta.kz мекенжайына немесе WhatsApp арқылы жіберіңіз — үйлесімді аналогты таңдап, шот дайындаймыз.
Қазақстан үшін сұрақтар мен жауаптар
PHF вакуум желісіне жарай ма?
Деректерде жұмыс ортасы — сығылған ауа, вакуум; жұмыс қысымы −0,099…1,0 МПа.
Қандай өлшем кодтары бар?
Бірінші өлшем коды — 04, 06, 08, 10, 12; екінші өлшем коды — 01, 02, 03, 04, M5.
Семейдегі ЖШС қалай тапсырыс береді?
Жабдығыңыздың артикулын info@corneta.kz мекенжайына немесе WhatsApp арқылы жіберіңіз — үйлесімді аналогты таңдап, шот дайындаймыз. Қазақстанның басқа қалаларына тапсырыс 5–10 жұмыс күнінде Alemtat және B-Express қызметтері арқылы жеткізіледі.
Покупка серии PHF в Казахстане: цена в тенге, доставка и самовывоз
Цены на странице указаны в тенге с НДС 16 %; точная сумма по выбранной позиции — в таблице и в счёте.
Доставка по Алматы — силами собственной службы. По остальному Казахстану — Alemtat и B-Express, 5–10 рабочих дней с момента отгрузки. Цену доставки рассчитываем по весу и объёму и сообщаем заранее, до оплаты; в счёте она идёт отдельной строкой.
Самовывоз со склада в Алматы: ул. Садвакасова, 122, пн–пт 9:00–18:00, суббота и воскресенье — выходные.
Позвоните или напишите в WhatsApp: +7 707 540-71-38; письма — на info@corneta.kz. Счёт для организаций и ИП Казахстана — с НДС.
PHF — серия, баға және жеткізу
PHF — WAALPC өндірген фитинг сериясы. Бетте серияның орындалулары кестемен берілген: әр жолда артикул, өлшемі және бағасы теңгемен көрсетілген.
Қысқаша параметрлер: стандарты — G (BSPP); қосылыс бұрандасы — 1/8, 1/4, 3/8, 1/2, M5; жұмыс қысымы — −0,099…1,0 МПа.
Түтіктің сыртқы диаметрі мен бұранда өлшемі — екі негізгі параметр. Цангалы фитингке түтікті тоқтағанша салып, оның берік ұсталғанын қолмен тартып тексеріңіз.
Фитингтер пневматикалық түтіктерді жабдықпен жалғау үшін қолданылады. Цангалы (тез жалғанатын) фитингтер құрал-саймансыз орнатылады, бұрандалы түрлері тұрақты қосылыстарға сай. Бұранданың түрі мен өлшемі міндетті түрде сәйкес болуы тиіс.
Пайдалану кезінде желідегі қысымды рұқсат етілген шектен асырмаңыз және бұйымның бұранда қосылыстарын тексеріп тұрыңыз. Қосымша кеңес керек болса, Алматыдағы мамандарымызға хабарласыңыз.
Тапсырыс тәртібі: 1) артикулды немесе өз бұйымыңыздың белгіленуін жіберіңіз; 2) біз сәйкестікті растап, шот ұсынамыз; 3) төлем шот бойынша қолма-қолсыз жасалады; 4) тауарды Алматыдағы қоймадан аласыз немесе қалаңызға жеткіземіз.
Барлық бағалар теңгемен, ҚҚС 16 % қоса көрсетілген. Алматы бойынша жеткізуді өзіміздің жеткізу қызметі жүзеге асырады. Қазақстанның басқа қалаларына тапсырыс 5–10 жұмыс күнінде Alemtat және B-Express қызметтері арқылы жеткізіледі. Жеткізу құны салмағы мен көлеміне қарай есептеліп, төлемге дейін айтылады. Қоймадан өзіңіз алып кете аласыз: Алматы, Садвакасова көшесі, 122; жұмыс уақыты — дүйсенбіден жұмаға дейін 9:00–18:00, демалыс — сенбі, жексенбі.
Сұрақтар мен тапсырыс: +7 707 540-71-38 (қоңырау және WhatsApp), info@corneta.kz. Заңды тұлғалар мен Қазақстан ЖК-лері үшін ҚҚС-пен шот шығарамыз.
Беттегі кестеден негізгі техникалық деректер:
цанга материалы — POM (полиформальдегид)
тығыздағыш материалы — NBR (нитрил каучугі)
түтік диаметрі — 04, 06, 08, 10, 12 мм
жұмыс ортасы — сығылған ауа
жұмыс қысымы — −0,099…1,0 МПа
жалғанатын түтіктер — полиуретан (PU), жұмсақ нейлон (PA)
Кестедегі позициялар мен бағалар (теңгемен, ҚҚС-пен):
Кестедегі PHF04-01 / Ø4 мм, G1/8 жолы — 780 ₸
PHF04-02 / Ø4 мм, 1/4 / SNS SPHF4-02 — бағасы 1 140 ₸, ҚҚС 16 % қоса
PHF04-M5 / Ø4 мм, M5 — бағасы 720 ₸, ҚҚС 16 % қоса
PHF06-01 / Ø6 мм, G1/8 позициясы: 780 ₸ (ҚҚС қосылған)
Кестедегі PHF06-02 / Ø6 мм, G1/4 жолы — 1 140 ₸
Кестедегі PHF06-03 / Ø6 мм, G3/8 жолы — 1 800 ₸
Кестедегі PHF06-04 / Ø6 мм, G1/2 жолы — 2 280 ₸
PHF06-M5 / Ø6 мм, M5 — бағасы 720 ₸, ҚҚС 16 % қоса
PHF08-01 / Ø8 мм, G1/8 позициясы: 780 ₸ (ҚҚС қосылған)
PHF08-02 / Ø8 мм, 1/4 — бағасы 1 200 ₸, ҚҚС 16 % қоса
Кестедегі AirTAC / GPHF601 / PHF06-01 жолы — 780 ₸
PHF үшін төлем сомасы қанша?
Бағалар теңгемен, ҚҚС 16 % қоса көрсетілген; нақты соманы беттегі кестеден немесе шоттан көресіз.
Қазақстанның аймақтарына жеткізу қанша уақыт алады?
Қазақстанның басқа қалаларына Alemtat және B-Express қызметтері арқылы 5–10 жұмыс күнінде жеткіземіз. Алматыда өзіміздің жеткізу қызметіміз жұмыс істейді.
Қоймадан өзім алып кете аламын ба?
Иә: Алматы, Садвакасова көшесі, 122; дүйсенбіден жұмаға дейін 9:00–18:00, сенбі мен жексенбі — демалыс.
Сколько стоят исполнения PHF?
В каталоге 21 исполнение PHF с ценой: от 720 ₸ (PHF04-M5) до 2 400 ₸ (PHF12-04). По ряду: PHF04-M5 — 720 ₸, PHF04-01 — 780 ₸, PHF08-01 — 780 ₸, PHF10-01 — 840 ₸, PHF04-02 — 1 140 ₸, PHF08-02 — 1 200 ₸, PHF12-02 — 1 200 ₸, PHF08-03 — 1 800 ₸.
Какие типоразмеры есть у PHF?
У PHF 5 типоразмеров: Ø4 мм, Ø6 мм, Ø8 мм, Ø10 мм, Ø12 мм. По размерам: Ø4 мм — 3 исполнения, от 720 ₸; Ø6 мм — 5 исполнений, от 720 ₸; Ø8 мм — 5 исполнений, от 780 ₸; Ø10 мм — 4 исполнения, от 840 ₸; Ø12 мм — 4 исполнения, от 900 ₸.
Каким импортным артикулам соответствуют исполнения PHF?
Совместимый аналог по артикулу: AirTAC GPHF6-M5 → PHF06-M5; AirTAC GPHF6M5 → PHF06-M5; AirTAC PHF1004 → PHF10-04; AirTAC PHF4-01 → PHF04-01; AirTAC PHF6-01 → PHF06-01; AirTAC PHF6-02 → PHF06-02; AirTAC PHF6-03 → PHF06-03; AirTAC PHF8-01 → PHF08-01; AirTAC PHF8-02 → PHF08-02; AirTAC PHF8-03 → PHF08-03. Полная таблица соответствий — выше на странице. Совместимый аналог подбирается по типоразмеру и присоединению, поэтому перед заказом сверьте их с исходной позицией.
Какие характеристики у серии PHF?
Тип фитинга: Угловой поворотный 90° (внутренняя резьба); Тип соединения: Внутренняя резьба + цанга; Материал корпуса: Пластик (PBT); резьбовой штуцер — латунь; Материал цанги: POM (полиформальдегид); Материал уплотнения: NBR (нитрильный каучук); Рабочая среда: Сжатый воздух; Рабочее давление: −0,099…1,0 МПа; Максимальное давление: 1,5 МПа — испытательное (пробное) давление; рабочее — до 1,0 МПа; Трубки для присоединения: Полиуретан (PU), мягкий нейлон (PA).
Какие особенности у серии PHF?
PHF — угловой поворотный универсальный фитинг с внутренней резьбой: от PHW с наружной резьбой его отличает именно способ присоединения — фитинг навинчивают на штуцер, а корпус остаётся поворотным. Трубки 4, 6, 8, 10 и 12 мм; для каждого диаметра есть резьба с кодами 01–04 и M5. Трубка присоединяется цангой, без инструмента. В отличие от PHW, у PHF есть метрическая резьба M5.
PHF орындалулары қандай импорттық артикулдарға сәйкес келеді?
Толық сәйкестік кестесі — беттің жоғарғы жағында. Үйлесімді аналог типоөлшемі мен қосылуы бойынша таңдалады, сондықтан тапсырыс бермес бұрын оларды бастапқы позициямен салыстырыңыз.
PHF сериясының сипаттамалары қандай?
Фитинг түрі: 90° бұрыштық бұрылмалы (ішкі бұранда); қосылу түрі: ішкі бұранда + цанга; корпус материалы: пластик (PBT), бұрандалы штуцері — жез; цанга материалы: POM (полиформальдегид); тығыздағыш материалы: NBR (нитрилді каучук); жұмыс ортасы: сығылған ауа; жұмыс қысымы: −0,099…1,0 МПа; ең жоғары қысым: 1,5 МПа — сынақ қысымы, жұмыс қысымы 1,0 МПа-ға дейін; қосылатын түтіктер: полиуретан (PU), жұмсақ нейлон (PA).
PHF сериясының ерекшеліктері қандай?
PHF — ішкі бұрандалы бұрыштық бұрылмалы әмбебап фитинг: оны сыртқы бұрандалы PHW-дан дәл осы қосылу тәсілі ажыратады — фитинг штуцерге бұрап кигізіледі, ал корпусы бұрылмалы күйде қалады. Түтіктер 4, 6, 8, 10 және 12 мм; әр диаметр үшін 01–04 кодты және M5 бұранда бар. Түтік цангамен, құралсыз қосылады. PHW-дан айырмашылығы — PHF-те M5 метрлік бұрандасы бар.
Как заказать и получить Фитинг угловой поворотный универсальный, внутренняя резьба PHF?
Оплата. По счёту для юридических лиц и ИП, наличными или банковской картой через терминал при самовывозе. Цена указана с НДС 16 %: продавец — плательщик НДС РК. Подробнее об оплате.
Доставка. По Алматы доставляет наша собственная служба доставки, по Казахстану — службами Alemtat и B-Express; стоимость называется до оплаты. Подробнее о доставке.
Гарантия и возврат. Гарантия на изделие — 1 год; возврат — 30 дней, при браке — замена или полный возврат денег. Условия возврата.
Продавец. ИП Ибрагимова Э.Д., ИИН 730807401043, плательщик НДС с 18.05.2026, Алматы, Казахстан. Телефон +7 707 540-71-38 (WhatsApp на всех номерах). Контакты и реквизиты.
