Угольник переходной 90° цанговый, трубка × трубка PVG

О серии

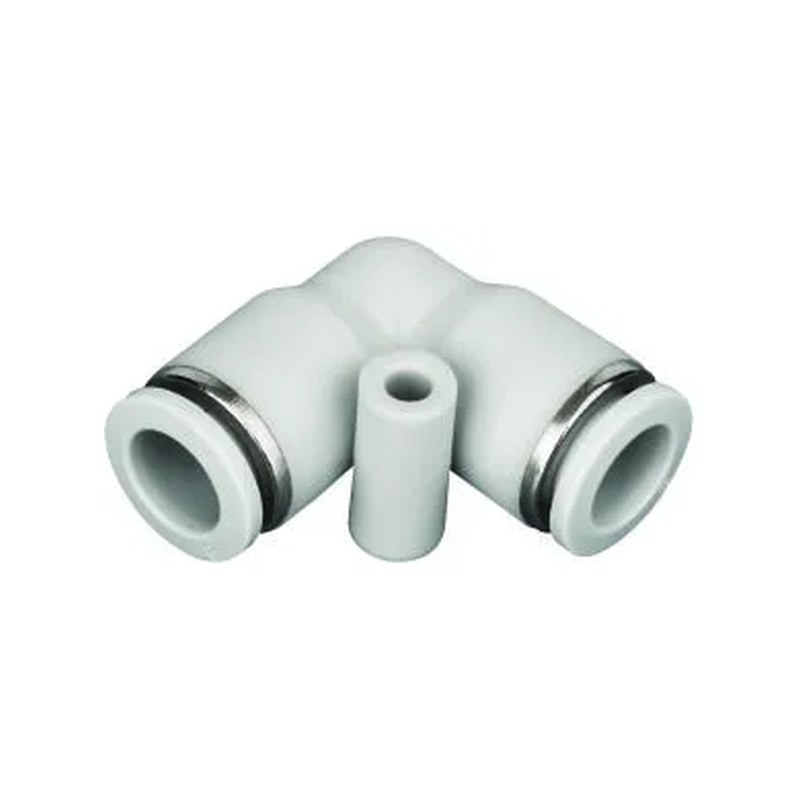

WAALPC PVG — цанговый переходной угольник 90° по схеме «трубка × трубка»: поворачивает пневмомагистраль на прямой угол без резьбового присоединения. Трубка фиксируется вставкой в цангу без инструмента, а переходные исполнения сводят две линии разного диаметра. Служит для разворота линии в стеснённом монтаже.

Материал — ударопрочный пластик; присоединение под трубки PU (полиуретан) и PA (полиамид). Рабочее давление −0,099…1,0 МПа (от вакуума до 1,0 МПа), максимальное 1,5 МПа. Применяется в пневмосистемах станков и автоматики при разводке воздуховодов.

Расшифровка артикула

Артикул кодирует Ø трубки под цангу; переходные исполнения — два диаметра через дефис. Серия — PVG.

Равнопроходные типоразмеры под трубку Ø 6/8/10/12 мм; переходные (Ø X → Ø Y мм): 6-4, 8-6, 10-8, 12-8, 12-10.

Какие исполнения входят в серию PVG?

В серии 9 исполнений. Обозначения ряда: PVG06, PVG08, PVG10, PVG10-8, PVG12, PVG12-10, PVG12-8, PVG6-4 и другие. Каждое исполнение — отдельная позиция со своим типоразмером; полный перечень с ценами приведён в таблице этой карточки. Цены берутся из реестра и обновляются вместе с ним, поэтому в описании чисел мы не держим.

Как подобрать нужное исполнение PVG?

Смотрят на диаметр трубки и тип резьбы вместе — оба параметра зашифрованы в обозначении. Коническая резьба уплотняется по виткам, цилиндрической нужна прокладка или кольцо на торце — они не взаимозаменяемы. Монтажную ориентацию в линию задаёт буква формы корпуса в конце кода.

Когда поставка и что входит в комплект?

Срок поставки — 2–4 недели после согласования спецификации; так идёт 98,9 % каталога, это обычный порядок работы. В комплект входит сам узел; крепёж, уплотнения под конкретное присоединение и сопутствующие элементы заказываются отдельно. Чертежи и 3D-модели высылаем по запросу при подтверждении заказа.

Совместимость с импортными аналогами

Совместимый аналог — SMC PVG6-4, WAALPC PVG (совпадают присоединительные и установочные размеры, серия PVG).
