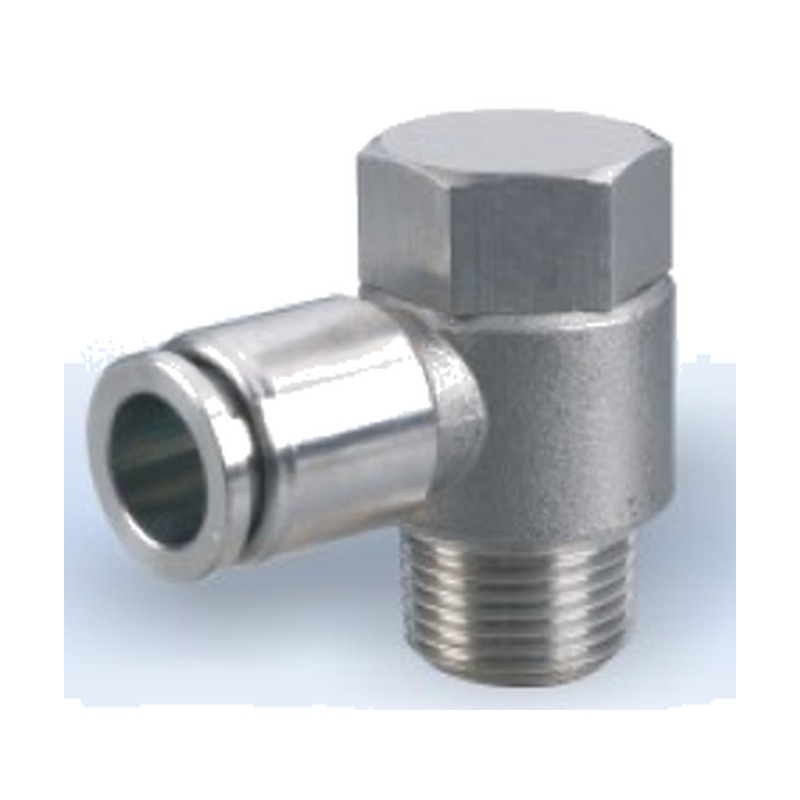

Фитинг нерж. SS-PH (угловой, наружный шестигранник)
Угловой фитинг 90° из нержавеющей стали SS304/316 для разворота линии в стеснённом монтаже; корпус и уплотнение FKM (Viton) рассчитаны на агрессивные и пищевые среды и температуру в незаявленном производителем диапазоне. Наружная резьба R1/8–R1/2, M5, цанговый вход Ø 4–16 мм. Пришлите типоразмер — подберём замену.
Назначение и конструкция
Серия SS-PH — угловые (L-образные, 90°) цанговые штуцеры с наружным шестигранником для разворота пневмолинии при подключении к резьбовым портам оборудования в стеснённом монтаже. Цанговый механизм фиксирует трубку без инструмента: достаточно вставить её в порт, а демонтаж выполняется нажатием на разжимное кольцо. Наружный шестигранник под рожковый ключ обеспечивает контролируемую затяжку резьбовой части в корпус, плиту или коллектор, исключая повреждение цанги при монтаже.
Материал и коррозионная стойкость
Корпус и резьбовая часть изготовлены из нержавеющей стали марок 304/316. Уплотнения и цанговые элементы в нержавеющем исполнении сохраняют работоспособность в агрессивных средах. Сталь 316 с добавкой молибдена предпочтительна для хлоридсодержащих и морских условий, 304 — для общепромышленных задач с повышенными требованиями к чистоте. Гладкие поверхности корпуса упрощают санитарную обработку и снижают риск накопления отложений.
Применение
- Пищевая и молочная промышленность, линии розлива;
- Фармацевтика, производство чистых сред и лабораторное оборудование;
- Химические и нефтехимические установки;
- Морское и портовое оборудование, узлы во влажной и солевой атмосфере;
- Системы мойки, дезинфекции и пропарки.
Технические границы
Рабочее давление — до 1,0 МПа, диапазон температур не заявлен производителем — уточняйте у наших инженеров в зависимости от типоразмера и среды. Конструкция допускает работу в вакууме (до −0,095 МПа). Перед применением в специфических химических средах согласуйте марку стали и совместимость уплотнений.
Как подобрать типоразмер
Серия охватывает 23 типоразмера: наружный диаметр цанги 4, 6, 8, 10, 12 и 16 мм в сочетании с присоединительной резьбой R1/8, R1/4, R3/8, R1/2 и M5×0,8. Подбор ведётся по двум параметрам: внешний диаметр пневмотрубки и резьба ответного порта оборудования. Для конической резьбы R(BSPT) герметизация достигается по виткам, для цилиндрической — уплотнением в торце. Если не уверены в сочетании, пришлите список портов и трубок — подберём типоразмеры под вашу линию.
Ключевые характеристики
- Материал: нержавеющая сталь 304/316
- Тип соединения: цанговое — наружная резьба (угол 90°)
- Диаметр цанги: 4–16 мм
- Присоединительная резьба: R1/8–R1/2, M5×0,8
- Макс. рабочее давление: 1,0 МПа
- Диапазон температур не заявлен производителем — уточняйте у наших инженеров
- Вакуум: до −0,095 МПа
Совместимость с импортными аналогами
Совместимый аналог — SMC KQG2L4-M5-F (совпадают присоединительные и установочные размеры, серия SS-PH).
Как расшифровать артикул SS-PH?
Формат: SS-PH-{диаметр трубки}-{присоединение (резьба)}
- SS-PH — серия
- Диаметр трубки: 4 / 6 / 8 / 10 / 12 / 16
- Присоединение (резьба): R1/8 / R1/4 / R3/8 / R1/2 / M5
Пример: SS-PH-4-01
