Фитинг цельнолатунный цанговый TH-PE (тройник Т трубка-трубка)
Тройник T-образный из никелированной латуни с уплотнением FKM (Viton) — разветвляет пневмолинию на два направления; фторкаучук рассчитан на нагрев до +150 °C. Цанга + цанга под трубку Ø 4–16 мм, диапазон −20…+150 °C. Пришлите типоразмер — подберём аналог.
Назначение и конструкция

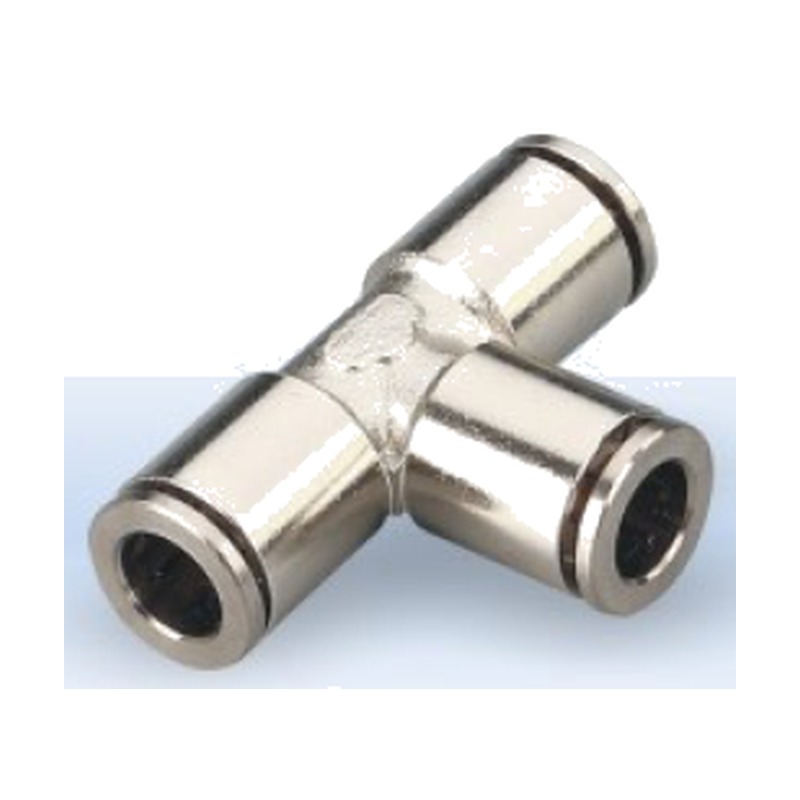

Серия TH-PE — равнопроходные тройники Т-образной формы из латуни ЛС59-1 с никелированием для разветвления пневматических и жидкостных линий на три направления. Все три порта выполнены под цанговое соединение трубка-трубка без присоединительной резьбы: трубка фиксируется одним движением за счёт цангового кольца и уплотняется встроенным манжетным уплотнением. Геометрия тройника симметрична — два соосных порта образуют проходную магистраль, третий порт ответвляется под углом 90°, что позволяет подключить отвод без дополнительных переходников.
Материал и стойкость
Корпус, цанга и захватные элементы изготовлены из коррозионно-стойкой стали марок ЛС59-1. В отличие от никелированной латуни, латунный конструкция не подвержена точечной коррозии и сохраняет товарный вид при регулярной санитарной обработке.
Применение
- пищевая и молочная промышленность, линии розлива и упаковки;
- фармацевтика и производство косметики;
- химические и гальванические участки;
- морское и портовое оборудование, наружные установки;
- системы подготовки воздуха и распределения вакуума.
Технические границы
Рабочее давление — до 1,0 МПа, диапазон температур — от −20 до +80 °C (зависит от материала трубки и среды). Допускается работа в вакуумной линии до −100 кПа. Перед монтажом убедитесь, что наружный диаметр и жёсткость трубки соответствуют посадочному размеру цанги.
Как подобрать типоразмер
Типоразмер определяется наружным диаметром подключаемых трубок: серия охватывает цанги 4, 6, 8, 10, 12 и 16 мм. Для проходной магистрали и отвода используется один номинал, поэтому достаточно указать диаметр трубки вашей линии. Если требуется разветвление с переходом на другой диаметр или подключение к резьбовому порту — подберём смежную серию. Пришлите параметры контура, и наши инженеры предложат точный типоразмер.
Ключевые характеристики
- Материал: латунь ЛС59-1 с никелированием
- Тип соединения: цанговое, трубка-трубка
- Геометрия: равнопроходный тройник Т, отвод 90°
- Диаметры цанги: 4, 6, 8, 10, 12, 16 мм
- Без присоединительной резьбы
- Макс. рабочее давление: 1,0 МПа
- Температура −20…+80 °C, вакуум до −100 кПа
Совместимость с импортными аналогами
Совместимый аналог — Camozzi R6540 4 (совпадают присоединительные и установочные размеры, серия TH-PE).
Как расшифровать артикул TH-PE?
Формат: TH-PE-{диаметр трубки}
- TH-PE — серия
- Диаметр трубки: 4 / 6 / 8 / 10 / 12 / 16
Пример: TH-PE-4
