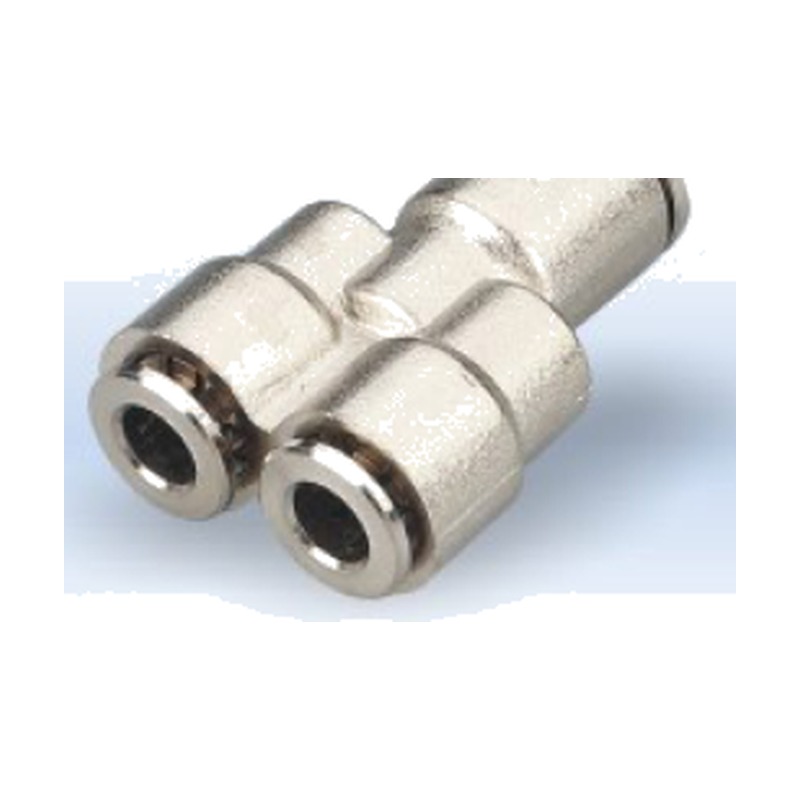

Фитинг цельнолатунный цанговый TH-PW (Y-тройник переходной, разные диаметры)
Y-образный тройник с переходом диаметров из никелированной латуни: разветвляет линию на три канала цанговым соединением трубка–трубка, без резьбы и без инструмента. Уплотнение FKM (Viton), рабочий диапазон −20…+150 °C — латунный корпус держит нагрев выше полимерных фитингов; типоразмеры Ø 4–16 мм. пришлите типоразмер, подберём совместимый аналог.
Назначение и конструкция
Серия TH-PW — латунный Y-переходники (Y-тройники) цангового типа для разветвления пневматических и жидкостных линий. Каждый фитинг имеет три цанговых порта, расположенных под углом в форме буквы Y: один входной канал делится на два отвода, диаметры которых могут отличаться от входного. Подключение трубки выполняется одним движением вставки до упора — без резьбового уплотнения и без инструмента. Внутренняя цанга с зажимными лепестками и уплотнительное кольцо фиксируют трубку и обеспечивают герметичность при обратном давлении.
Материал и стойкость
Корпус и зажимные элементы изготовлены из латуни с никелированием.
Применение
- Пищевая и молочная промышленность, разлив напитков
- Фармацевтическое и косметическое производство
- Химическая и нефтехимическая аппаратура
- Судовое и морское оборудование, прибрежные установки
- Системы с частой санитарной обработкой и мойкой высокого давления
Технические границы
Рабочее давление — до 1.0 МПа (для рабочей среды воздух и нейтральные газы). Диапазон рабочих температур — от −20 до +150 °C в зависимости от материала уплотнения. Совместимость со средой и температурный предел уточняются под конкретную задачу. Допускается работа в вакуумных линиях при условии подбора подходящего уплотнения.
Как подобрать типоразмер
Типоразмер определяется наружным диаметром применяемой трубки: серия охватывает цанги 4, 6, 8, 10, 12, 14 и 16 мм. Y-переходник выпускается только с переходом диаметров (входной и отводные порты разных диаметров); равнопроходный Y-тройник — отдельная серия TH-PY. Укажите наружные диаметры трубок по каждому из трёх портов — мы подберём исполнение и подготовим счёт за 1–3 дня.
Ключевые характеристики
- Материал: латунь с никелированием
- Тип соединения: цанговое, три порта трубка-трубка-трубка
- Геометрия: Y-переходник (разветвление 1→2)
- Диаметры цанги: 6, 8, 10, 12, 14, 16 мм
- Присоединительная резьба: отсутствует
- Макс. рабочее давление: до 1.0 МПа
- Рабочая температура: −20…+150 °C, допускается вакуум
Совместимость с импортными аналогами
Совместимый аналог — Camozzi S6540 6-4 (совпадают присоединительные и установочные размеры, серия TH-PW).
Как расшифровать артикул TH-PW?
Формат: TH-PW-{диаметр трубки}-{диаметр 2-й трубки}
- TH-PW — серия
- Диаметр трубки: 6 / 8 / 10 / 12 / 14 / 16
- Диаметр 2-й трубки: 10 мм / 12 мм / 14 мм / 4 мм / 6 мм / 8 мм
Пример: TH-PW-6-10
