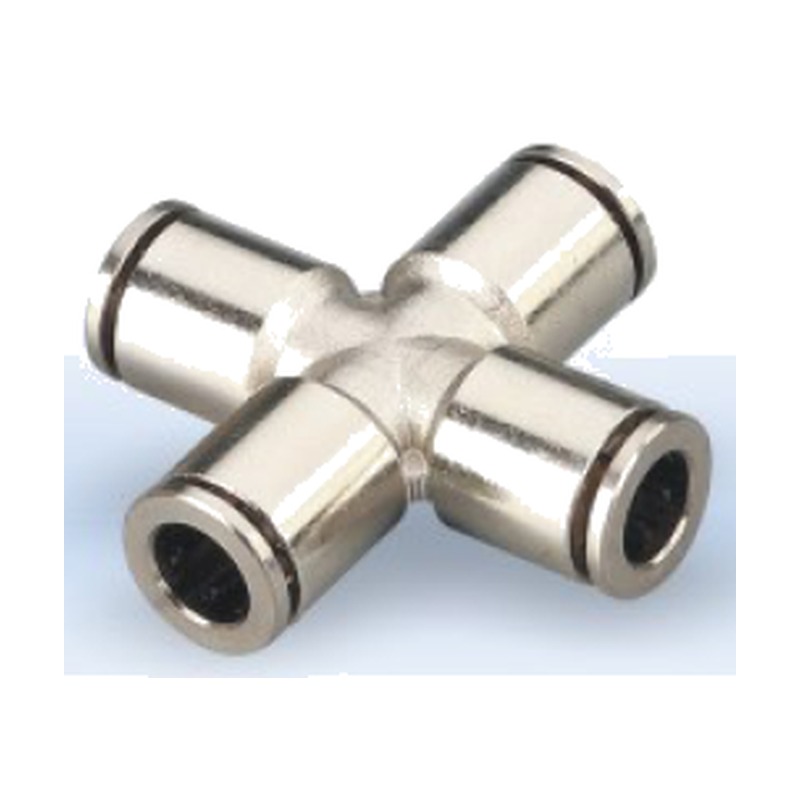

Фитинг цельнолатунный цанговый TH-PZA (крестовина)
Крестовина (X-образная) из никелированной латуни: соединяет четыре линии трубка–трубка через цанговый зажим, без резьбы. Уплотнение FKM (Viton), диапазон −20…+150 °C — термостойкость выше полимерных фитингов; типоразмеры Ø 4–16 мм. пришлите типоразмер, подберём совместимый аналог.
Назначение и конструкция
Серия TH-PZA — латунный крестовины с цанговым зажимом для разветвления пневматической или жидкостной магистрали на четыре направления. Четыре цанговых патрубка расположены крестом и соединяют между собой трубки одинакового наружного диаметра без переходной резьбы (соединение трубка-трубка). Цанговый механизм фиксирует трубку зубчатым кольцом и уплотняет её кольцом из фторкаучука, что обеспечивает быстрый монтаж и многократную переборку соединения без инструмента.
Материал и стойкость
Корпус и цанговые элементы изготовлены из латуни ЛС59-1 с никелированием.
Применение
- пищевая промышленность и розлив напитков, где требуется санитарная очистка;
- фармацевтика и производство косметики;
- химические и гальванические линии, контур подачи реагентов;
- морские установки, портовое и судовое оборудование;
- системы водоподготовки и подачи технических газов.
Технические границы
Рабочее давление — до 1 МПа, диапазон температур — от -20 до +80 °C (зависит от материала трубки и уплотнения). Возможна работа при разрежении до -100 кПа. Перед применением со специфическими средами проверяйте химическую совместимость уплотнения и материала трубки.
Как подобрать типоразмер
Крестовина соединяет четыре трубки одного наружного диаметра, поэтому достаточно указать диаметр цанги в миллиметрах: 4, 6, 8, 10, 12, 14 или 16 мм. Если в узле сходятся трубки разного диаметра, используйте крестовину под больший размер с переходными цангами либо обратитесь к нашим инженерам — подберём схему разветвления и оформим спецификацию.
Ключевые характеристики
- Материал: латунь ЛС59-1 с никелированием
- Тип соединения: цанговое, трубка-трубка
- Конфигурация: крестовина на 4 направления
- Диапазон диаметров цанги: 4-16 мм
- Присоединительная резьба: отсутствует
- Макс. рабочее давление: 1 МПа
- Рабочая температура: от -20 до +80 °C, вакуум до -100 кПа
Под какие диаметры трубки есть исполнения серии TH-PZA
Ряд закрывает наружные диаметры трубки 4 мм, 6 мм, 8 мм, 10 мм, 12 мм, 14 мм, 16 мм — всего 7 исполнений. Диаметр берут по наружному размеру трубки, а не по внутреннему: цанга держит за наружную поверхность, и трубка с тем же внутренним каналом, но другой стенкой, в тот же штуцер не сядет. Диаметр трубки стоит в обозначении исполнения первым числом; присоединение к оборудованию смотрят в характеристиках выбранного исполнения.
Совместимость с импортными аналогами
Совместимый аналог — AirTAC TMPZA04, Camozzi TH-PZA (совпадают присоединительные и установочные размеры, серия TH-PZA).
Как расшифровать артикул TH-PZA?
Формат: TH-PZA-{диаметр трубки}
- TH-PZA — серия
- Диаметр трубки: 4 / 6 / 8 / 10 / 12 / 14 / 16
Пример: TH-PZA-4
