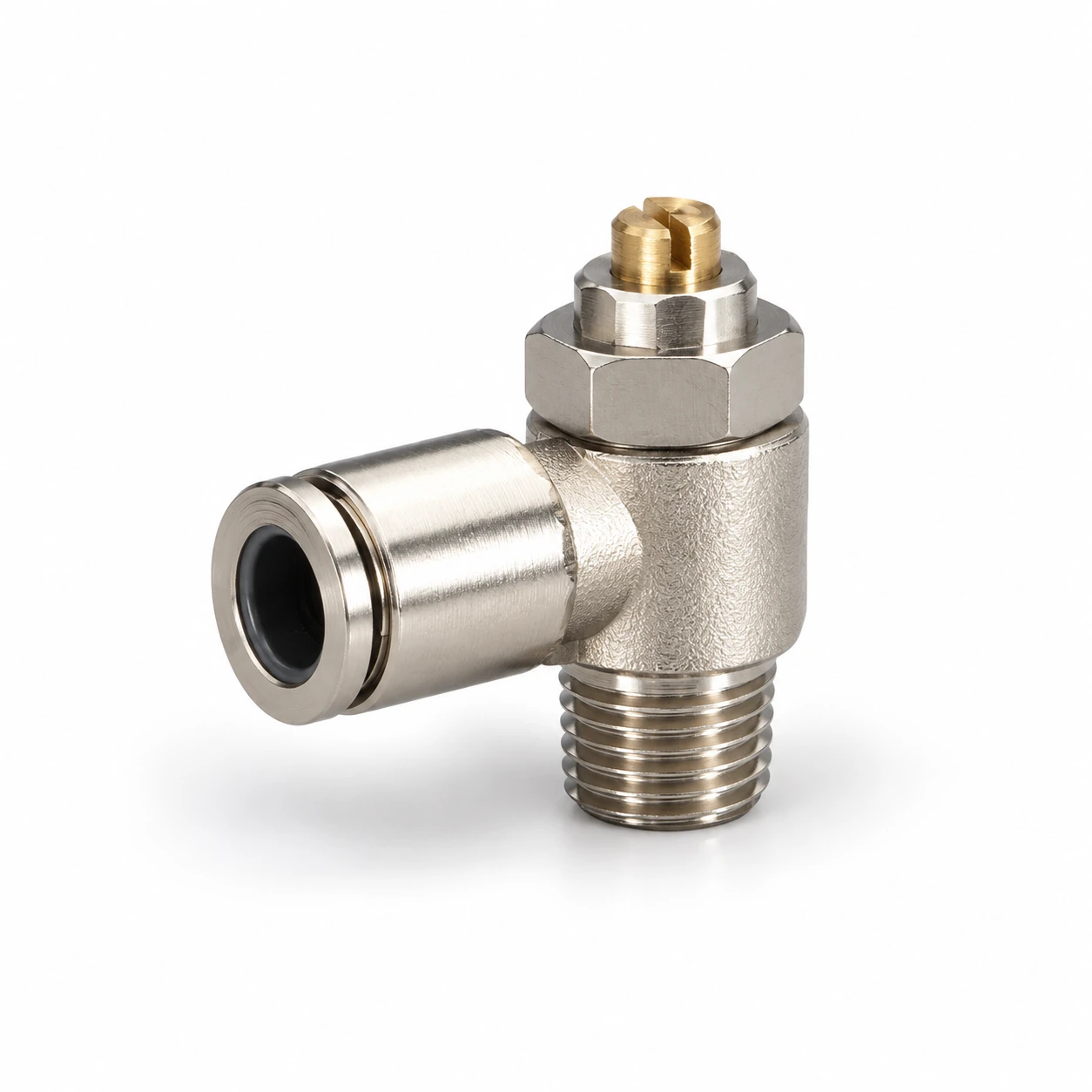

Выбрано: TH-SQ-6-03G

4 200 ₸

TH-SQ

Регулятор скорости цельнолатунный односторонний прямой, цанга × наружная резьба TH-SQ

Name: Регулятор скорости цельнолатунный односторонний прямой, цанга × наружная резьба TH-SQ
Brand: WAALPC
SKU: TH-SQ-6-03G
Price: 4200 KZT
Availability: InStock

TH-SQ жылдамдық реттегіші — жез, бір бағытты, тура, WAALPC

TH-SQ сериясы — толығымен жезден жасалған бір бағытты жылдамдық реттегіші, пішіні тура.

Атауында қосылу түрі көрсетілген: бір жағы цанга, екінші жағы сыртқы бұранда.

Кестедегі позициялардың барлығы WAALPC өндірісі. Олар үйлесімді аналог ретінде ұсынылады, сондықтан жабдығыңыздың артикулымен салыстырып тексеріңіз.

Односторонний регулятор скорости (дроссель с обратным клапаном) прямой из никелированной латуни, цанга × наружная резьба: настраивает скорость хода пневмоцилиндра, обратный поток проходит свободно. Трубка Ø 4–12 мм.

Артикулы серии: TH-SQ-4-01, TH-SQ-4-03, TH-SQ-4-M5 (всего 28 модификаций)

Артикул: TH-SQ-6-03G

+7 707 540-71-38 · WhatsApp на всех номерах ·

от 3 180 ₸ Выбрать исполнение

✓ Статус Поставщик WAALPC в Казахстане · сертификат

поставка 3–5 недель

Позицияны екі код анықтайды. Бірінші өлшем коды: 4, 6, 8, 10, 12. Екінші өлшем коды: 01, 01G, 02, 02G, 03, 03G, 04, 04G, M5.

Алдымен бірінші кодты, содан кейін екіншісін таңдаңыз — осы екі кодтың үйлесімі кестедегі нақты позицияны береді.

Ключевые характеристики

Диаметр трубки

4, 6, 8, 10, 12 мм

Рабочее давление

−0,099…1,0 МПа

Максимальное давление

1,5 МПа

Трубки для присоединения

PU (полиуретан), PA (полиамид), нейлон

Тип фитинга

Регулятор скорости односторонний прямой

Тип соединения

Цанга + наружная резьба

Материал корпуса

Латунь (никелированная)

Все характеристики →

Артикул: TH-SQ-4-01

✓ Срок поставка 3–5 недель, срок подтверждаем при заказе ✓ Гарантия 12 месяцев WAALPC · возврат по ЗоЗПП ✓ Статус Поставщик WAALPC в Казахстане · сертификат ✓ Юрлицам счёт, накладная, ЭСФ · госзакупок · паспорт ✓ Импорт ввоз в Республику Казахстан

Описание

Характеристики

Чертёж

Документы

Назначение и конструкция

Серия TH-SQ — односторонний регулятор скорости (дроссель с обратным клапаном) прямого исполнения: цанговое присоединение трубки с одной стороны и наружная резьба с другой. Регулятор дросселирует поток в одном направлении и свободно пропускает его в обратном, поэтому его ставят в линию подвода или выхлопа пневмоцилиндра, чтобы плавно настроить скорость хода штока.

Материал

Корпус — латунь с никелированием (цельнолатунная серия).

Как подобрать

Типоразмеры и резьбы — по артикулу в таблице выбора выше. Сверьте наружный диаметр трубки и резьбу порта цилиндра. Пришлите артикул оригинала — подберём совместимый аналог.

Как расшифровать артикул TH-SQ?

Формат: TH-SQ-{диаметр трубки}-{присоединение (резьба)}

TH-SQ — серия
Диаметр трубки: 4 / 6 / 8 / 10 / 12
Присоединение (резьба): R1/8 / G1/8 / R1/4 / G1/4 / R3/8 / G3/8 / R1/2 / G1/2 / M5

Пример: TH-SQ-4-01

Никельмен қапталған жезден жасалған тура бір жақты жылдамдық реттегіші (кері клапаны бар дроссель), цангалы × сыртқы бұранда: пневмоцилиндр жүрісінің жылдамдығын баптайды, кері ағын еркін өтеді. Түтік Ø 4–12 мм.

TH-SQ сериясы — тура орындалған бір жақты жылдамдық реттегіші (кері клапаны бар дроссель): бір жағында түтіктің цангалы қосылуы, екінші жағында сыртқы бұранда. Реттегіш ағынды бір бағытта дроссельдейді және кері бағытта еркін өткізеді, сондықтан штоктың жүріс жылдамдығын бірқалыпты баптау үшін оны пневмоцилиндрдің беру немесе шығару желісіне қояды.

Корпусы — никельмен қапталған жез (тұтас жез серия).

Типоөлшемдер мен бұрандалар — жоғарыдағы таңдау кестесіндегі артикул бойынша. Түтіктің сыртқы диаметрі мен цилиндр портының бұрандасын салыстырыңыз. Түпнұсқаның артикулын жіберіңіз — үйлесімді аналогты таңдаймыз.

Түтік диаметрі: 4 / 6 / 8 / 10 / 12

Қосылу (бұранда): R1/8 / G1/8 / R1/4 / G1/4 / R3/8 / G3/8 / R1/2 / G1/2 / M5

Категории: Дроссели цельнолатунные

Какие серии раздела «Дроссели цельнолатунные» ближе к TH-SQ по цене?

TH-SQ, от 3 180 ₸. В разделе «Дроссели цельнолатунные» 87 позиций.

Дроссель цельнолатунный цанговый TH-SL (обратный клапан)от 3 180 ₸Дроссель цельнолатунный быстрозажимной TK-SLот 3 180 ₸Регулятор скорости цельнолатунный односторонний прямой, цанга × внутренняя резьба TH-SQFот 3 720 ₸

Весь раздел — 87 позиций →

Какие страницы артикулов есть у серии TH-SQ?

TH-SQ-4-02G TH-SQ-4-01 TH-SQ-4-02 TH-SQ-4-M5 TH-SQ-6-01 TH-SQ-6-02 TH-SQ-6-M5 TH-SQ-8-01 TH-SQ-8-02 TH-SQ-4-01G TH-SQ-4-02G TH-SQ-6-01G TH-SQ-6-02G TH-SQ-8-02G TH-SQ-10-02 TH-SQ-6-03 TH-SQ-8-03 TH-SQ-6-04 TH-SQ-8-04 TH-SQ-10-02G TH-SQ-10-03 TH-SQ-6-03G TH-SQ-8-03G TH-SQ-8-04G TH-SQ-10-03G TH-SQ-10-04 TH-SQ-12-02 TH-SQ-12-03 TH-SQ-12-04

Артикулы серии: 1

TH-SQ-4-02G

Что покупают вместе с TH-SQ?

TH-SQ: 28 исполнений от 3 180 ₸, размеры: 4, 6, 8, 10, 12. Ряд цен серии: от 3 180 ₸ (TH-SQ-4-01) до 4 920 ₸ (TH-SQ-12-04). Цена по типоразмерам: 4 — от 3 180 ₸; 6 — от 3 180 ₸; 8 — от 3 300 ₸; 10 — от 3 780 ₸; 12 — от 4 740 ₸.

Фитинги Пневмораспределители Глушители

Разделы подобраны для серии TH-SQ.

Автор: команда CORNETA.KZ.

Типовая схема применения

Алматы бойынша жеткізуді өзіміздің жеткізу қызметіміз жүзеге асырады. Қазақстанның басқа қалаларына тапсырыс 5–10 жұмыс күнінде Alemtat және B-Express қызметтері арқылы жеткізіледі.

Барлық бағалар теңгемен, ҚҚС-ты қоса алғанда көрсетілген; нақты баға — осы беттегі кестеде.

Алматыдағы қойма және өзі алып кету: Садвакасова көшесі, 122. Жұмыс уақыты: дүйсенбі–жұма 9:00–18:00, сенбі және жексенбі — демалыс.

Жабдығыңыздың артикулын info@corneta.kz мекенжайына немесе WhatsApp арқылы жіберіңіз — үйлесімді аналогты таңдап, шот дайындаймыз.

Қазақстан үшін сұрақтар мен жауаптар

TH-SQ қандай кодтар бойынша таңдалады?

Бірінші өлшем коды (4, 6, 8, 10, 12) және екінші өлшем коды (01, 01G, 02, 02G, 03, 03G, 04, 04G, M5) бойынша.

Реттегіштің қосылу түрі қандай?

Атауы бойынша — цанга және сыртқы бұранда.

Бағаға ҚҚС кіре ме?

Барлық бағалар теңгемен, ҚҚС-ты қоса алғанда көрсетілген; нақты баға — осы беттегі кестеде.

Өскеменге қалай жеткізесіздер?

Қазақстанның басқа қалаларына тапсырыс 5–10 жұмыс күнінде Alemtat және B-Express қызметтері арқылы жеткізіледі.

Сколько стоят исполнения TH-SQ?

В каталоге 28 исполнений TH-SQ с ценой: от 3 180 ₸ (TH-SQ-4-01) до 4 920 ₸ (TH-SQ-12-04). По ряду: TH-SQ-4-01 — 3 180 ₸, TH-SQ-6-01 — 3 180 ₸, TH-SQ-8-01 — 3 300 ₸, TH-SQ-4-02G — 3 540 ₸, TH-SQ-8-02G — 3 660 ₸, TH-SQ-8-03 — 3 780 ₸, TH-SQ-10-02G — 4 140 ₸, TH-SQ-8-03G — 4 200 ₸.

Какие типоразмеры есть у TH-SQ?

У TH-SQ 5 типоразмеров: Ø4 мм, Ø6 мм, Ø8 мм, Ø10 мм, Ø12 мм. По размерам: Ø4 мм — 5 исполнений, от 3 180 ₸; Ø6 мм — 8 исполнений, от 3 180 ₸; Ø8 мм — 7 исполнений, от 3 300 ₸; Ø10 мм — 5 исполнений, от 3 780 ₸; Ø12 мм — 3 исполнения, от 4 740 ₸.

Какие характеристики у серии TH-SQ?

Тип фитинга: Регулятор скорости односторонний прямой; Тип соединения: Цанга + наружная резьба; Материал корпуса: Латунь (никелированная); Материал уплотнения: FKM (Viton, фторкаучук); Рабочая среда: Сжатый воздух / вода; Рабочее давление: −0,099…1,0 МПа; Максимальное давление: 1,5 МПа; Трубки для присоединения: PU (полиуретан), PA (полиамид), нейлон.

Какие особенности у серии TH-SQ?

WAALPC TH-SQ — цельнолатунный прямой регулятор скорости со встроенным обратным клапаном: цанга под трубку с одной стороны, наружная резьба с другой. Регулирует скорость потока в одну сторону (дросселирование иглой) и свободно пропускает воздух в обратную — таким дросселем настраивают скорость хода цилиндра или клапана без лишнего оборудования. Диаметр трубки — от 4 до 16 мм, резьба порта — от 1/8 до 1/2 дюйма (комбинации по размеру трубки). Корпус — латунь.

Сұрақтар мен жауаптар (қазақша)

TH-SQ артикулын қалай таратып оқуға болады?

Пішімі: TH-SQ-{түтік диаметрі}-{қосылу (бұранда)}

TH-SQ орындалулары қанша тұрады?

Әр позицияның бағасы — осы беттегі кестеде.

TH-SQ сериясында қандай типоөлшемдер бар?

TH-SQ типоөлшемдері: Ø4, 6, 8, 10, 12 мм.

TH-SQ сериясының сипаттамалары қандай?

Фитинг түрі: бір бағытты тура жылдамдық реттегіші; қосылу түрі: цанга + сыртқы бұранда; корпус материалы: жез (никельмен қапталған); тығыздағыш материалы: FKM (фторкаучук); жұмыс ортасы: сығылған ауа / су; жұмыс қысымы: −0,099…1,0 МПа; ең жоғары қысым: 1,5 МПа; қосылатын түтіктер: PU (полиуретан), PA (полиамид), нейлон.

TH-SQ сериясының ерекшеліктері қандай?

WAALPC TH-SQ — кері клапаны кірістірілген толық жез тура жылдамдық реттегіші: бір жағында түтікке арналған цанга, екінші жағында сыртқы бұранда. Ағын жылдамдығын бір бағытта реттейді (инемен дроссельдеу) және ауаны кері бағытта еркін өткізеді — мұндай дроссельмен цилиндрдің немесе клапанның жүріс жылдамдығын артық жабдықсыз баптайды. Корпусы — жез.

Регулятор скорости цельнолатунный односторонний прямой, цанга × наружная резьба TH-SQ
