DSNU-10-100-P-A пневмоцилиндр Ø10 ход 100

Name: DSNU-10-100-P-A
Brand: WAALPC
SKU: DSNU-10-100-P-A
Price: 7440 KZT
Availability: InStock

7 440 ₸ с НДС · склад в Алматы · доставка по Казахстану

Другие написания кода: DSNU10-100-P-A, DSNU 10-100-P-A, DSNU10100PA, DSNU-10-100-PA.

7 440 ₸

Поставка 3–5 недель

Диаметр поршня10 мм
Ход100 мм
Площадь поршня0,8 см²
Усилие на выталкивание при 6 бар (0,6 МПа)47 Н (теоретическое, без потерь на трение)
Объём камеры на полный ход0,008 л
СрокПоставка 3–5 недель

DSNU-10-100-P-A: Ø10 мм, ход 100 мм, теоретически 47 Н при 6 бар. Совместимый аналог: AirTAC MI10X100S, MI10X100SCA, MI10X100SCAG; Camozzi 24N2A10A100; E.MC IA10X100-S; Festo DSNU-10-100-P-A.

Какие технические данные у DSNU-10-100-P-A?

Диаметр поршня	10 мм
Ход	100 мм
Площадь поршня	0,8 см²
Усилие на выталкивание при 6 бар (0,6 МПа)	47 Н (теоретическое, без потерь на трение)
Объём камеры на полный ход	0,008 л
Демпфирование	P-A
Материал	Нержавеющая сталь
Рабочее давление	0,15–1,0 МПа
Рабочая среда	Сжатый воздух (фильтрованный)
Артикул	DSNU-10-100-P-A
Серия	DSNU, 736 исполнений в карточке
Цена	7 440 ₸; в серии цены от 6 660 до 111 480 ₸
Наличие	поставка 3–5 недель; в серии на складе 20 из 736
Совместимые бренды	AirTAC, Camozzi, E.MC, Festo, Mindman, Norgren, Parker, Pneumax, STNC, Univer

Какие габаритные размеры у DSNU-10-100-P-A?

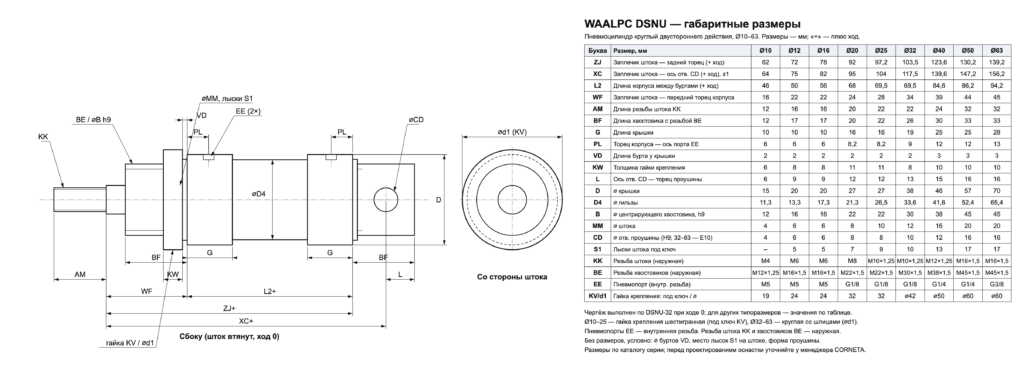

Габаритный чертёж серии DSNU: длины, присоединительные и установочные размеры в миллиметрах. Размеры вашего исполнения DSNU-10-100-P-A смотрите в таблице под чертежом, по столбцу типоразмера. Открыть чертёж крупно. Нужно подтвердить размеры перед покупкой — позвоните +7 707 540-71-38.

Документация на DSNU-10-100-P-A

Технический паспорт серии DSNU (PDF) — изготовитель WAALPC, назначение, подключение, условия эксплуатации.

Как заказать и получить DSNU-10-100-P-A?

Оплата. По счёту для юридических лиц и ИП, картой МИР или через СБП. Цена указана с НДС 16 %: продавец — плательщик НДС РК. Подробнее об оплате.
Доставка. СДЭК (пункт выдачи или курьер) и Деловые Линии по Казахстану; стоимость — по тарифу перевозчика, номер для отслеживания — в день отгрузки. Подробнее о доставке.
Гарантия и возврат. Гарантия на изделие — 1 год; возврат — 30 дней, при браке — замена или полный возврат денег. Условия возврата.
Продавец. ИП Ибрагимова Э.Д., ИИН 730807401043, плательщик НДС с 18.05.2026, Алматы, Казахстан. Телефон +7 707 540-71-38 (WhatsApp на всех номерах). Контакты и реквизиты.

Как расшифровать обозначение DSNU-10-100-P-A?

Обозначение DSNU-10-100-P-A состоит из 5 частей, разделённых дефисом. DSNU — серия («круглые ISO 6432»). 10 — диаметр поршня в миллиметрах. 100 — ход в миллиметрах. Соседние обозначения того же ряда: DSNU-10-80-P-A, DSNU-10-75-P-A, DSNU-10-60-P-A, DSNU-10-50-P-A, DSNU-10-40-P-A. В карточке серии DSNU 736 исполнений с ценой от 6 660 до 111 480 ₸; DSNU-10-100-P-A по цене снизу — 22-й.

Какое усилие развивает DSNU-10-100-P-A при разном давлении?

Ø10 мм, F = P·π·D²/4: 4 бар — 31 Н; 5 бар — 39 Н; 6 бар — 47 Н; 7 бар — 55 Н. Площадь поршня 0,8 см². Значения теоретические, на обратном ходу — меньше на площадь штока.

С какими кодами совместим DSNU-10-100-P-A?

Проверено по брендам: AirTAC — 6 кодов; Camozzi — 1 код; E.MC — 1 код; Festo — 1 код; Mindman — 1 код; Norgren — 2 кода; Parker — 1 код; Pneumax — 2 кода; STNC — 1 код; Univer — 1 код. Всего 17 совместимых кодов у 10 брендов; ваш артикул DSNU-10-100-P-A — наш ответ на любой из них.

Бренд	Код
AirTAC	MI10X100S, MI10X100SCA, MI10X100SCAG, MI10X100SG, MI10X100SU, MI10X100SUG
Camozzi	24N2A10A100
E.MC	IA10X100-S
Festo	DSNU-10-100-P-A
Mindman	MCMI-11-10-100
Norgren	RM/8010/M/100, RT/57210/M/100
Parker	P1A-S010DS-0100
Pneumax	1280.10.0100.M, 1280.10.100.M
STNC	TGL-10X100-S
Univer	M1000100100M

Семейства: Camozzi DSNU · Pneumax DSNU · Mindman DSNU · Metal Work DSNU · все совместимые аналоги

Какая цена DSNU-10-100-P-A и сколько идёт поставка?

DSNU-10-100-P-A — 7 440 ₸ за штуку; в серии DSNU цены от 6 660 до 111 480 ₸, на складе 20 из 736 исполнений. Поставка 3–5 недель. Рядом по серии: DSNU-10-80-P-A — 7 260 ₸; DSNU-10-75-P-A — 7 200 ₸; DSNU-10-60-P-A — 7 080 ₸; DSNU-10-50-P-A — 7 080 ₸. Заказ: корзина, «Купить в 1 клик» или +7 707 540-71-38.

Чем DSNU-10-100-P-A отличается от соседних размеров?

DSNU-10-80-P-A: ход 80 мм вместо 100 мм, цена 7 260 ₸, дешевле на 180 ₸. DSNU-10-75-P-A: ход 75 мм вместо 100 мм, цена 7 200 ₸, дешевле на 240 ₸. DSNU-10-60-P-A: ход 60 мм вместо 100 мм, цена 7 080 ₸, дешевле на 360 ₸. DSNU-10-50-P-A: ход 50 мм вместо 100 мм, цена 7 080 ₸, дешевле на 360 ₸. Разброс цен среди этих соседей: от 7 080 до 7 260 ₸ при вашем 7 440 ₸.

Какие ещё размеры DSNU есть?

Ближайшие 8 типоразмеров — DSNU-10-80-P-A, DSNU-10-75-P-A, DSNU-10-60-P-A, DSNU-10-50-P-A, DSNU-10-40-P-A; цены соседей от 6 780 до 7 260 ₸, ваш артикул — 7 440 ₸.

DSNU-10-80-P-A — 7 260 ₸DSNU-10-75-P-A — 7 200 ₸DSNU-10-60-P-A — 7 080 ₸DSNU-10-50-P-A — 7 080 ₸DSNU-10-40-P-A — 6 900 ₸DSNU-10-30-P-A — 6 780 ₸DSNU-10-25-P-A — 6 780 ₸DSNU-10-20-P-A — 6 780 ₸

Тот же Ø, другой ход: DSNU-10-15-P-A

Тот же ход, другой Ø: DSNU-12-100-P-A DSNU-16-100-P-A DSNU-20-100-P-A DSNU-25-100-P-A

Категория: Пневмоцилиндры DSNU (ISO 6432)Статья: Пневмоцилиндр: что это, устройство, принцип работы и виды Статья: Фиксатор штока Festo KP — как подобрать усилие зажима

Соседние коды ряда DSNU: DSNU-10-75-P-A DSNU-10-75-PPV-A DSNU-10-80-P-A DSNU-10-100-PPV-A DSNU-12-10-P-A DSNU-12-15-P-A

Все исполнения: Пневмоцилиндр круглый DSNU Ø10–63 — по ISO 6432 до Ø25, гильза из нержавеющей стали →

Автор: команда CORNETA.KZ.

DSNU-10-100-P-A сатып алу: қойма, баға, жеткізу

Бұл бет DSNU-10-100-P-A артикуліне арналған — WAALPC пневмоцилиндр. Төменде өлшемдері, бағасы және Алматыдағы қоймадан алу немесе Қазақстанның кез келген қаласына жеткізу тәртібі берілген.

DSNU-10-100-P-A цилиндрінің поршень диаметрі 10 мм, жүріс ұзындығы 100 мм, ал поршень ауданы шамамен 79 мм². Жұмыс қысымы 4, 6 және 8 бар болғанда теориялық итеру күші шамамен 31, 47 және 63 Н (F = p · π · D² / 4, үйкеліс ескерілмейді). Ауа шығыны: бір жүріске ≈ 0,06 нл (6 бар), бір цикл ≈ 0,11 нл; минутына цикл санына көбейтіп, желінің қажетті өнімділігін есептеңіз.

Ауыстыру алдында төрт нәрсені салыстырыңыз: диаметр мен жүріс, бекіту тәсілі, демпферлеу түрі және қосылыс бұрандасы. Позиция датчигі қойылатын болса, магнитті поршеньнің болуын да ескеріңіз.

Қалай тапсырыс беруге болады: беттегі кестеден позицияны таңдаңыз немесе артикул мен санын телефон, WhatsApp не info@corneta.kz арқылы жіберіңіз. Шотты ҚҚС-пен дайындаймыз, төлемнен кейін тауар жіберіледі.

DSNU-10-100-P-A бағасы — 7 440 ₸, ҚҚС 16 % қоса (ҚҚС сомасы — 1 026 ₸). Алматы бойынша жеткізуді өзіміздің жеткізу қызметі жүзеге асырады. Қазақстанның басқа қалаларына тапсырыс 5–10 жұмыс күнінде Alemtat және B-Express қызметтері арқылы жеткізіледі. Жеткізу құны салмағы мен көлеміне қарай есептеліп, төлемге дейін айтылады. Өзі алып кету: Алматы, Садвакасова көшесі, 122, дүйсенбі–жұма 9:00–18:00, сенбі мен жексенбі — демалыс.

Бізбен байланысыңыз: телефон және WhatsApp — +7 707 540-71-38, пошта — info@corneta.kz. Ұйымдар мен жеке кәсіпкерлерге ҚҚС бөлінген шот ұсынамыз.

DSNU-10-100-P-A цилиндрінің есептік көрсеткіштері

Есеп формулалары: күш F = p · A, ауа шығыны Q = A · жүріс · (p + 1,013). Мәндер идеалды жағдайға арналған, нақты қондырғыда үйкеліс қосымша шығын тудырады.

3 бар қысымда поршень ≈ 24 Н күшпен итереді
4 бар: итеру күші ≈ 31 Н
5 бар: итеру күші ≈ 39 Н
6 бар: итеру күші ≈ 47 Н
7 бар: итеру күші ≈ 55 Н
8 бар қысымда поршень ≈ 63 Н күшпен итереді

Тігінен көтеру, 4 бар: қор 1,5 болса ≈ 2 кг, қор 2 болса ≈ 2 кг (штокқа бекітілген оснастка массасын алып тастаңыз)
Тігінен көтеру, 6 бар: қор 1,5 болса ≈ 3 кг, қор 2 болса ≈ 2 кг (штокқа бекітілген оснастка массасын алып тастаңыз)
Тігінен көтеру, 8 бар: қор 1,5 болса ≈ 4 кг, қор 2 болса ≈ 3 кг (штокқа бекітілген оснастка массасын алып тастаңыз)

Ауа шығыны циклдердің жиілігіне байланысты:

Минутына 10 цикл болғанда (6 бар) ауа шығыны ≈ 1 нл/мин
20 цикл/мин жиілігінде компрессорға түсетін жүктеме ≈ 2 нл/мин
Минутына 30 цикл болғанда (6 бар) ауа шығыны ≈ 3 нл/мин
Минутына 45 цикл болғанда (6 бар) ауа шығыны ≈ 5 нл/мин
60 цикл/мин жиілігінде компрессорға түсетін жүктеме ≈ 7 нл/мин

Бір жүрістегі жұмыс (6 бар): A = F · s ≈ 4,7 Дж. Бұл мән жүк көтеру немесе қысу операциясының энергия қорын бағалауға көмектеседі.

DSNU-10-100-P-A таңдауын растау үшін мыналарды салыстырыңыз:

Диаметр (10 мм) пен жүріс (100 мм) өз бұйымыңыздағымен сәйкес келетінін тексеріңіз
Бекіту түрі (табан, фланец, цапфа) қондырғыдағы бекіту орындарына сай болуы керек
Демпферлеу түрі: серпімді (P) немесе реттелетін (PPV) — жүктеме мен жылдамдыққа қарай таңдалады
Датчик қойылатын болса, поршеньде магнит болуы және датчик ойығы бар екенін тексеріңіз
Қосылыс бұрандасы мен ауа жолдарының өлшемі клапан шығысына және түтікке сай болуы тиіс

DSNU-10-100-P-A үшін төлем сомасы қанша?

DSNU-10-100-P-A бағасы — 7 440 ₸, ҚҚС 16 % қоса (оның ішінде ҚҚС — 1 026 ₸).

Басқа қалаларға жеткізу мерзімі қандай?

Қазақстанның басқа қалаларына Alemtat және B-Express қызметтері арқылы 5–10 жұмыс күнінде жеткіземіз. Алматыда өзіміздің жеткізу қызметіміз жұмыс істейді.

Қоймадан өзім алып кете аламын ба?

Иә: Алматы, Садвакасова көшесі, 122; дүйсенбіден жұмаға дейін 9:00–18:00, сенбі мен жексенбі — демалыс.
