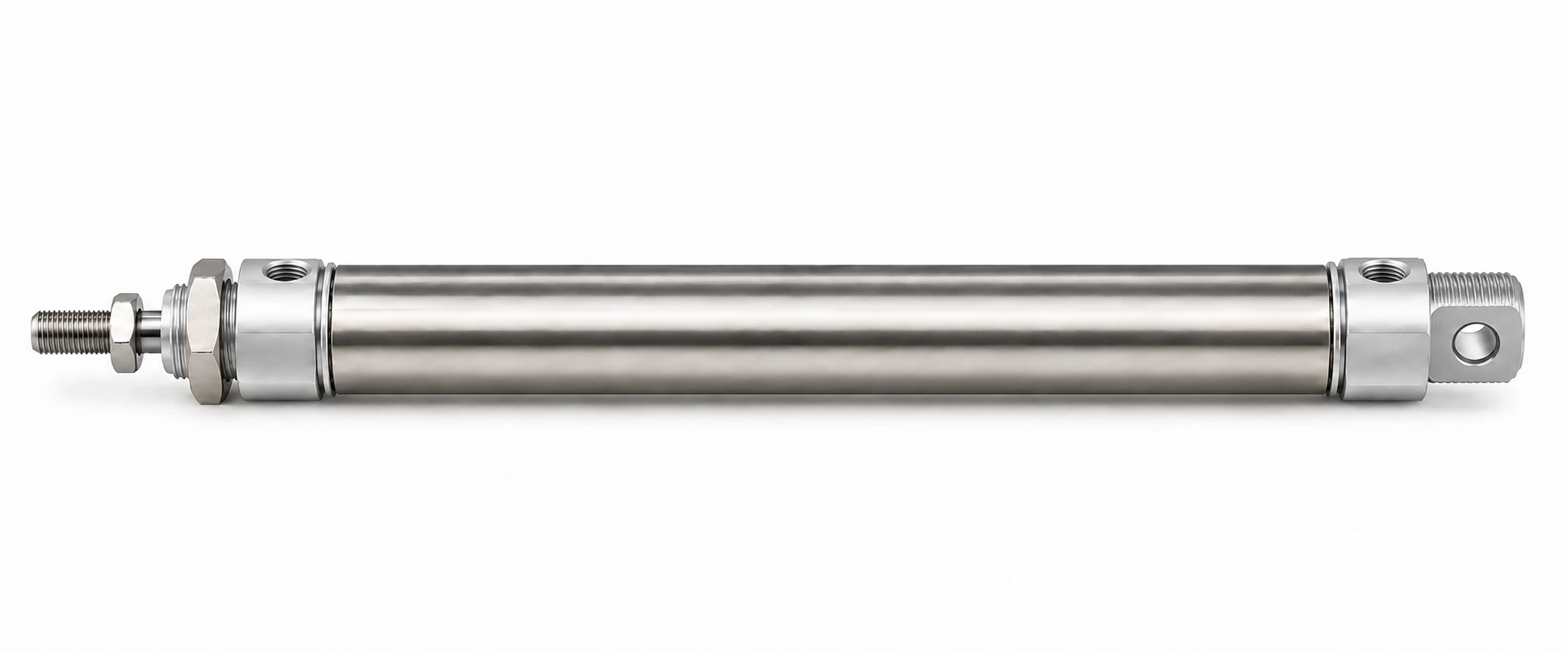

DSNU-25-175-P-A: Ø25 мм, ход 175 мм, теоретически 295 Н при 6 бар. Совместимый аналог: AirTAC MI25X175S, MI25X175SCA, MI25X175SCAG; Camozzi 24N2A25A175; E.MC IA25X175-S; Festo DSNU-25-175-P-A.
| Диаметр поршня | 25 мм |
| Ход | 175 мм |
| Площадь поршня | 4,9 см² |
| Усилие на выталкивание при 6 бар (0,6 МПа) | 295 Н (теоретическое, без потерь на трение) |
| Объём камеры на полный ход | 0,086 л |
| Демпфирование | P-A |
| Материал | Нержавеющая сталь |
| Рабочее давление | 0,15–1,0 МПа |
| Артикул | DSNU-25-175-P-A |
| Серия | DSNU, 736 исполнений в карточке |
| Цена | 14 100 ₸; в серии цены от 6 660 до 111 480 ₸ |
| Наличие | поставка 3–5 недель; в серии на складе 20 из 736 |
| Совместимые бренды | AirTAC, Camozzi, E.MC, Festo, Mindman, Norgren, Parker, Pneumax, STNC, Univer |
Технический паспорт серии DSNU (PDF) — изготовитель WAALPC, назначение, подключение, условия эксплуатации.
Обозначение DSNU-25-175-P-A состоит из 5 частей, разделённых дефисом. DSNU — серия («круглые ISO 6432»). 25 — диаметр поршня в миллиметрах. 175 — ход в миллиметрах. Соседние обозначения того же ряда: DSNU-25-160-P-A, DSNU-25-150-P-A, DSNU-25-200-P-A, DSNU-25-125-P-A, DSNU-25-100-P-A. В карточке серии DSNU 736 исполнений с ценой от 6 660 до 111 480 ₸; DSNU-25-175-P-A по цене снизу — 334-й.
Ø25 мм, F = P·π·D²/4: 4 бар — 196 Н; 5 бар — 245 Н; 6 бар — 295 Н; 7 бар — 344 Н. Площадь поршня 4,9 см². Значения теоретические, на обратном ходу — меньше на площадь штока.
Ø25 мм, ход 175 мм, шток Ø10 мм: объём цилиндра за двойной ход V = π/4·(2·D² − d²)·L = 158 см³, при 6 бар (изб.) это около 1,1 нл свободного воздуха. Для своих давления и числа циклов в минуту — калькулятор расхода воздуха, для усилия — калькулятор усилия цилиндра.
Проверено по брендам: AirTAC — 10 кодов; Camozzi — 1 код; E.MC — 1 код; Festo — 1 код; Mindman — 1 код; Norgren — 1 код; Parker — 1 код; Pneumax — 3 кода; STNC — 1 код; Univer — 1 код. Всего 21 совместимых кодов у 10 брендов; ваш артикул DSNU-25-175-P-A — наш ответ на любой из них.
| Бренд | Код |
|---|---|
| AirTAC | MI25X175S, MI25X175SCA, MI25X175SCAG, MI25X175SCM, MI25X175SCMG, MI25X175SG, MI25X175SR, MI25X175SRG, MI25X175SU, MI25X175SUG |
| Camozzi | 24N2A25A175 |
| E.MC | IA25X175-S |
| Festo | DSNU-25-175-P-A |
| Mindman | MCMI-11-25-175 |
| Norgren | RM/8025/M/175 |
| Parker | P1A-S025DS-0175 |
| Pneumax | 1280.25.0175.M, 1280.25.0175.MX, 1280.25.175.M |
| STNC | TGL-25X175-S |
| Univer | M1000250175M |
Семейства: Camozzi DSNU · Pneumax DSNU · Mindman DSNU · Metal Work DSNU · все совместимые аналоги
DSNU-25-175-P-A — 14 100 ₸ за штуку; в серии DSNU цены от 6 660 до 111 480 ₸, на складе 20 из 736 исполнений. Поставка 3–5 недель. Рядом по серии: DSNU-25-160-P-A — 13 800 ₸; DSNU-25-150-P-A — 13 560 ₸; DSNU-25-200-P-A — 14 700 ₸; DSNU-25-125-P-A — 13 020 ₸. Заказ: корзина, «Купить в 1 клик» или +7 707 540-71-38.
DSNU-25-160-P-A: ход 160 мм вместо 175 мм, цена 13 800 ₸, дешевле на 300 ₸. DSNU-25-150-P-A: ход 150 мм вместо 175 мм, цена 13 560 ₸, дешевле на 540 ₸. DSNU-25-200-P-A: ход 200 мм вместо 175 мм, цена 14 700 ₸, дороже на 600 ₸. DSNU-25-125-P-A: ход 125 мм вместо 175 мм, цена 13 020 ₸, дешевле на 1 080 ₸. Разброс цен среди этих соседей: от 13 020 до 14 700 ₸ при вашем 14 100 ₸.
Ближайшие 8 типоразмеров — DSNU-25-160-P-A, DSNU-25-150-P-A, DSNU-25-200-P-A, DSNU-25-125-P-A, DSNU-25-100-P-A; цены соседей от 12 060 до 15 900 ₸, ваш артикул — 14 100 ₸.
DSNU-25-160-P-A — 13 800 ₸DSNU-25-150-P-A — 13 560 ₸DSNU-25-200-P-A — 14 700 ₸DSNU-25-125-P-A — 13 020 ₸DSNU-25-100-P-A — 12 600 ₸DSNU-25-250-P-A — 15 900 ₸DSNU-25-80-P-A — 12 300 ₸DSNU-25-75-P-A — 12 060 ₸
Тот же Ø, другой ход: DSNU-25-60-P-ADSNU-25-300-P-ADSNU-25-50-P-ADSNU-25-40-P-A
Тот же ход, другой Ø: DSNU-20-175-P-ADSNU-32-175-P-ADSNU-16-175-P-ADSNU-12-175-P-A
Категория: Пневмоцилиндры DSNU (ISO 6432)Статья: Фиксатор штока Festo KP — как подобрать усилие зажимаСтатья: Мини-цилиндры AirTAC MI: расшифровка кода и совместимый аналог DSNU
Соседние коды ряда DSNU: DSNU-25-125-PPV-ADSNU-25-150-PPV-ADSNU-25-160-PPV-ADSNU-25-175-PPV-ADSNU-25-200-PPV-ADSNU-25-250-PPV-A
Товар хранится на складе в Алматы (ул. Садвакасова, 25а). Доставка по Казахстану бесплатная. Цены указаны в тенге с НДС 16 %, оплата по счёту, к заказу прилагается ЭСФ. Подбор и счёт: +7 707 540-71-38, info@corneta.kz.
