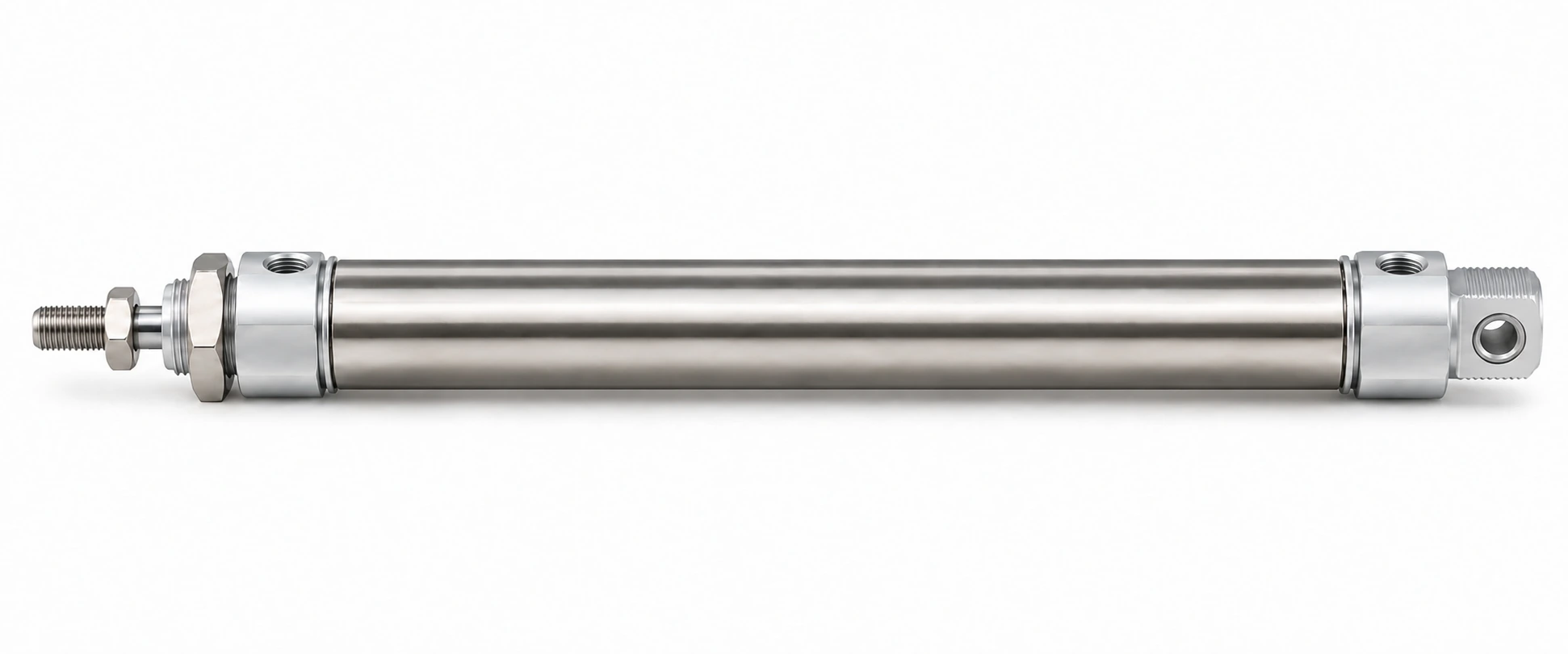

Пневмоцилиндр DSNU-25-200-P-A Ø25 ход 200

DSNU-25-200-P-A: Ø25 мм, ход 200 мм, теоретически 295 Н при 6 бар. Совместимый аналог: AirTAC MI25X200S, MI25X200SCA, MI25X200SCAG; Camozzi 24N2A25A200; E.MC IA25X200-S; Festo 19226, DSNU-25-200-P-A.

Какие технические данные у DSNU-25-200-P-A?

Диаметр поршня	25 мм
Ход	200 мм
Площадь поршня	4,9 см²
Усилие на выталкивание при 6 бар (0,6 МПа)	295 Н (теоретическое, без потерь на трение)
Объём камеры на полный ход	0,098 л
Демпфирование	P-A
Материал	Нержавеющая сталь
Рабочее давление	0,15–1,0 МПа
Артикул	DSNU-25-200-P-A
Серия	DSNU, 736 исполнений в карточке
Цена	14 700 ₸; в серии цены от 6 660 до 111 480 ₸
Наличие	поставка 3–5 недель; в серии на складе 20 из 736
Совместимые бренды	AirTAC, Camozzi, E.MC, Festo, Mindman, Norgren, Parker, Pneumax, STNC, Univer

Документация на DSNU-25-200-P-A

Технический паспорт серии DSNU (PDF) — изготовитель WAALPC, назначение, подключение, условия эксплуатации.

Как расшифровать обозначение DSNU-25-200-P-A?

Обозначение DSNU-25-200-P-A состоит из 5 частей, разделённых дефисом. DSNU — серия («круглые ISO 6432»). 25 — диаметр поршня в миллиметрах. 200 — ход в миллиметрах. Соседние обозначения того же ряда: DSNU-25-175-P-A, DSNU-25-160-P-A, DSNU-25-150-P-A, DSNU-25-250-P-A, DSNU-25-125-P-A. В карточке серии DSNU 736 исполнений с ценой от 6 660 до 111 480 ₸; DSNU-25-200-P-A по цене снизу — 353-й.

Какое усилие развивает DSNU-25-200-P-A при разном давлении?

Ø25 мм, F = P·π·D²/4: 4 бар — 196 Н; 5 бар — 245 Н; 6 бар — 295 Н; 7 бар — 344 Н. Площадь поршня 4,9 см². Значения теоретические, на обратном ходу — меньше на площадь штока.

Какой расход воздуха у DSNU-25-200-P-A за один двойной ход?

Ø25 мм, ход 200 мм, шток Ø10 мм: объём цилиндра за двойной ход V = π/4·(2·D² − d²)·L = 181 см³, при 6 бар (изб.) это около 1,3 нл свободного воздуха. Для своих давления и числа циклов в минуту — калькулятор расхода воздуха, для усилия — калькулятор усилия цилиндра.

С какими кодами совместим DSNU-25-200-P-A?

Проверено по брендам: AirTAC — 10 кодов; Camozzi — 1 код; E.MC — 1 код; Festo — 2 кода; Mindman — 1 код; Norgren — 4 кода; Parker — 1 код; Pneumax — 3 кода; STNC — 1 код; Univer — 1 код. Всего 25 совместимых кодов у 10 брендов; ваш артикул DSNU-25-200-P-A — наш ответ на любой из них.

Бренд	Код
AirTAC	MI25X200S, MI25X200SCA, MI25X200SCAG, MI25X200SCM, MI25X200SCMG, MI25X200SG, MI25X200SR, MI25X200SRG, MI25X200SU, MI25X200SUG
Camozzi	24N2A25A200
E.MC	IA25X200-S
Festo	19226, DSNU-25-200-P-A
Mindman	MCMI-11-25-200
Norgren	KM/8025/M/200, RM/57225/M/200, RM/8025/M/200, RT/57225/M/200
Parker	P1A-S025DS-0200
Pneumax	1280.25.0200.M, 1280.25.0200.MX, 1280.25.200.M
STNC	TGL-25X200-S
Univer	M1000250200M

Семейства: Camozzi DSNU · Pneumax DSNU · Mindman DSNU · Metal Work DSNU · все совместимые аналоги

Какая цена DSNU-25-200-P-A и сколько идёт поставка?

DSNU-25-200-P-A — 14 700 ₸ за штуку; в серии DSNU цены от 6 660 до 111 480 ₸, на складе 20 из 736 исполнений. Поставка 3–5 недель. Рядом по серии: DSNU-25-175-P-A — 14 100 ₸; DSNU-25-160-P-A — 13 800 ₸; DSNU-25-150-P-A — 13 560 ₸; DSNU-25-250-P-A — 15 900 ₸. Заказ: корзина, «Купить в 1 клик» или +7 707 540-71-38.

Чем DSNU-25-200-P-A отличается от соседних размеров?

DSNU-25-175-P-A: ход 175 мм вместо 200 мм, цена 14 100 ₸, дешевле на 600 ₸. DSNU-25-160-P-A: ход 160 мм вместо 200 мм, цена 13 800 ₸, дешевле на 900 ₸. DSNU-25-150-P-A: ход 150 мм вместо 200 мм, цена 13 560 ₸, дешевле на 1 140 ₸. DSNU-25-250-P-A: ход 250 мм вместо 200 мм, цена 15 900 ₸, дороже на 1 200 ₸. Разброс цен среди этих соседей: от 13 560 до 15 900 ₸ при вашем 14 700 ₸.

Какие ещё размеры DSNU есть?

Ближайшие 8 типоразмеров — DSNU-25-175-P-A, DSNU-25-160-P-A, DSNU-25-150-P-A, DSNU-25-250-P-A, DSNU-25-125-P-A; цены соседей от 12 600 до 19 320 ₸, ваш артикул — 14 700 ₸.

DSNU-25-175-P-A — 14 100 ₸DSNU-25-160-P-A — 13 800 ₸DSNU-25-150-P-A — 13 560 ₸DSNU-25-250-P-A — 15 900 ₸DSNU-25-125-P-A — 13 020 ₸DSNU-25-100-P-A — 12 600 ₸DSNU-25-300-P-A — 16 860 ₸DSNU-25-320-P-A — 19 320 ₸

Тот же Ø, другой ход: DSNU-25-80-P-ADSNU-25-75-P-ADSNU-25-60-P-ADSNU-25-350-P-A

Тот же ход, другой Ø: DSNU-20-200-P-ADSNU-32-200-P-ADSNU-16-200-P-ADSNU-12-200-P-A
