Сколько воздуха потребляет один пневмоцилиндр за минуту? А если их 20 на линии? Расчёт расхода воздуха — первый шаг к правильному подбору компрессора и выявлению скрытых потерь. Без расчёта компрессор подбирают наугад: либо не хватает воздуха, либо переплачивают за лишнюю мощность.
В этой статье: формула расхода, таблица по типоразмерам цилиндров, суммарный расход линии, алгоритм подбора компрессора и экономический расчёт стоимости сжатого воздуха.
1. Зачем нужно считать расход сжатого воздуха на предприятии?
Q = (π/4 × d² × L × k × n × Pabs) / 1 000 000 нл/мин (k = 2 для цилиндра двустороннего действия, n — циклов в минуту). В момент хода расход в несколько раз выше среднего — см. раздел «Средний и пиковый расход». По оценкам отраслевых руководств, необслуживаемая система теряет 20–30% сжатого воздуха на утечках. 1 м³ воздуха стоит порядка 6–15 ₸ (оценка), что на крупном производстве выливается в сотни тысяч и миллионы рублей в год. Снижение давления на 1 бар экономит около 7% энергии компрессора.
Расход воздуха напрямую связан со стоимостью эксплуатации:
- Подбор компрессора: недостаточная производительность = падение давления в пиковые нагрузки. Завышенная = переплата за оборудование и электричество.
- Выявление утечек: расчётный расход vs реальный. Разница — это утечки, которые стоят денег.
- Модернизация: добавляете новый станок? Хватит ли текущего компрессора?
⚠ 1 м³ сжатого воздуха стоит порядка 6–15 ₸ (оценка: электричество ≈ 4–8 ₸ плюс обслуживание компрессора и осушителя). Для примера: цех с расходом 200–500 м³/ч при 8 ч × 250 дней тратит на воздух около 0,4–15 млн ₸ в год.
👉 Цилиндры с оптимальным расходом →

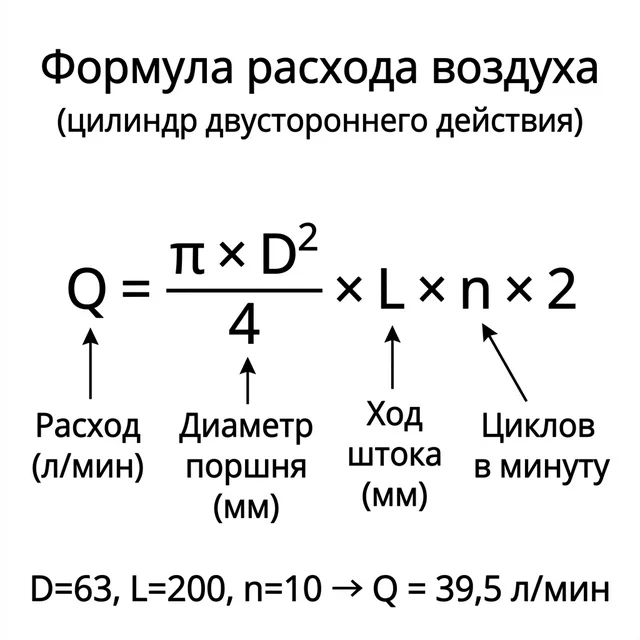

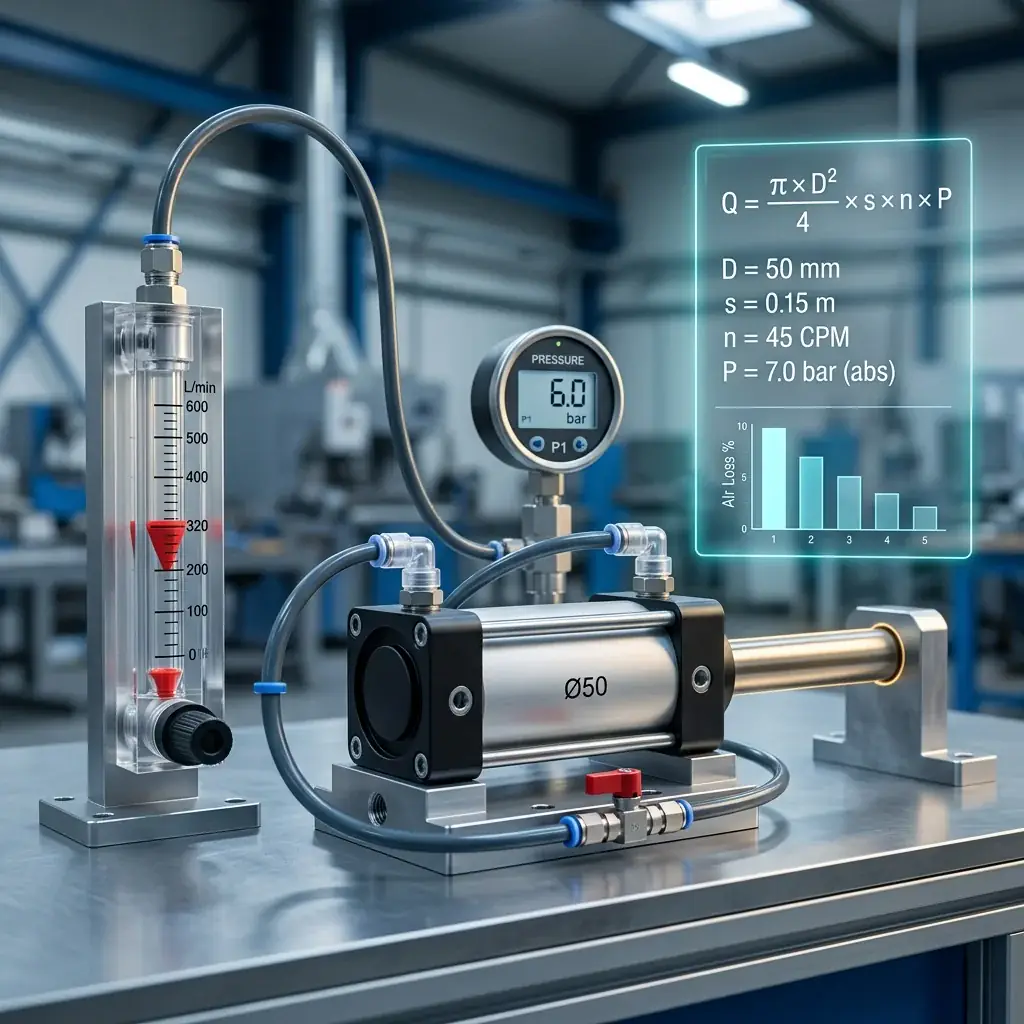

2. Как рассчитать расход воздуха пневмоцилиндра (Формула)?
Q = (π/4 × d² × L × k × n × Pabs) / 1 000 000
где:
- Q — расход (NL/мин, нормальные литры в минуту)
- d — диаметр поршня (мм)
- L — ход штока (мм)
- k — коэффициент: 2 для двустороннего действия, 1 для одностороннего
- n — число полных циклов (выдвижение + возврат) в минуту
- Pabs — абсолютное давление (рабочее + 1 бар атмосферного; строго делить надо на 1,013 бар, разница около 1% опущена)
Пример расчёта
Цилиндр ISO 15552: ∅63 мм, ход 200 мм, давление 6 бар, 10 циклов/мин, двустороннего действия:
Пояснение для расчёта: ниже считается расход самого цилиндра без потерь. При подборе компрессора к сумме расходов добавляют запас 1,2–1,3 на утечки (см. раздел 4) — это инженерная практика, а не требование стандарта ISO; запас применяют один раз к сумме, а не к каждому цилиндру.
Q = (3,14/4 × 63² × 200 × 2 × 10 × 7) / 1 000 000 = 87,3 NL/мин
Это один цилиндр, и это верхняя оценка среднего расхода: объём штока не вычтен (при штоке Ø20 мм обратный ход берёт на 314 мм² × 200 мм меньше воздуха — около 83 NL/мин, то есть на 5% меньше), мёртвый объём и трубки не учтены. На типичной линии таких цилиндров 10–30 штук.
✓ Совет: для точного определения площади поршня и усилия используйте калькулятор усилия пневмоцилиндра — он покажет и площадь, и силу.

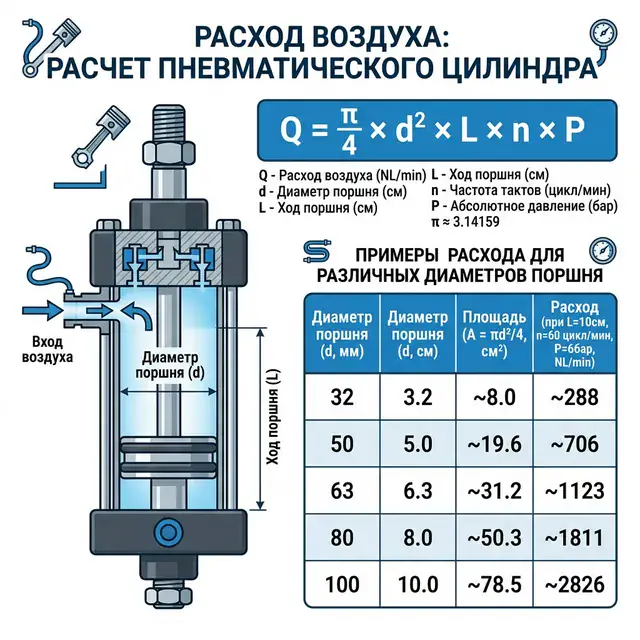

3. Какой расход у типовых цилиндров (Мгновенная таблица)?
| ∅ поршня (мм) | Ход (мм) | Объём 1 хода (см³) | Расход 1 цикл, 6 бар (NL) | Расход 10 циклов/мин (NL/мин) | Расход 30 циклов/мин (NL/мин) |
|---|---|---|---|---|---|
| 25 | 50 | 24,5 | 0,34 | 3,4 | 10,2 |
| 32 | 100 | 80,4 | 1,13 | 11,3 | 33,9 |
| 40 | 100 | 125,7 | 1,76 | 17,6 | 52,8 |
| 50 | 100 | 196,3 | 2,75 | 27,5 | 82,5 |
| 63 | 200 | 623,1 | 8,73 | 87,3 | 261,8 |
| 80 | 200 | 1005 | 14,07 | 140,7 | 422,1 |
| 100 | 300 | 2356 | 32,97 | 329,7 | 989,2 |
| 125 | 300 | 3682 | 51,55 | 515,5 | 1546,5 |
| 160 | 500 | 10053 | 140,7 | 1407 | 4222 |
⚠ Цилиндр ∅100 (ход 300 мм) при 30 циклах/мин потребляет в среднем почти 1 000 NL/мин — это уровень компрессора мощностью 7,5–11 кВт. Один цилиндр!
Средний и пиковый расход
Формула даёт средний расход за минуту. Сам цилиндр берёт воздух рывком, только во время хода. Пример ∅63 × 200 мм: за одно выдвижение — 623 см³ × 7 бар (абс.) ≈ 4,4 NL; если ход занимает 0,5 с, мгновенный расход ≈ 8,7 NL/с ≈ 520 NL/мин — примерно в шесть раз выше среднего (87,3 NL/мин при 10 циклах/мин).
Этот пик должны пропустить трубка и распределитель (для сравнения: 4V210 по пересчёту из эффективного сечения S = 17,0 мм² даёт Qn ≈ 930 NL/мин), а недостающий объём — покрыть ресивер, чтобы давление не просело: Vрес ≈ VNL / Δp = 4,4 NL / 0,5 бар ≈ 9 л на один ход (без учёта подкачки компрессором; считайте в калькуляторе объёма ресивера). Итог: компрессор подбирают по среднему суммарному расходу с запасом, а ресивер, магистраль, трубки и распределители — по пикам. Если несколько цилиндров ходят одновременно, их пики суммируются.
4. Как вычислить суммарный расход всей пневмолинии?
Суммируйте расход всех потребителей линии:
Типовые потребители и их расход
| Потребитель | Типичный расход (NL/мин) | Примечание |
|---|---|---|
| Цилиндр ∅32–63 | 11–260 | По таблице выше (10–30 циклов/мин) |
| Цилиндр ∅80–160 | 140–4 200 | По таблице выше (10–30 циклов/мин) |
| Распределитель (утечка) | 0,5–2 | Ориентир, через зазоры золотника; по паспорту |
| Вакуумный эжектор | 20–200 | Зависит от сопла Вентури; по паспорту |
| Обдувочное сопло (открытое) | 100–500 | Один из самых прожорливых элементов; зависит от диаметра и давления |
| Пневмомотор | 200–2000 | Зависит от мощности; по паспорту |
✓ Лайфхак: обдувочные сопла — главные «пожиратели» воздуха. Замените открытые сопла на экономичные (с эффектом Коанда): производители заявляют заметное снижение расхода при том же усилии обдува — величину проверьте замером на своём участке.
Формула суммарного расхода
Qсумм = (Σ средних расходов одновременно работающих потребителей) × 1,2–1,3
Множитель 1,2–1,3 — запас на утечки (по оценкам отраслевых руководств, необслуживаемая система теряет 20–30% воздуха через негерметичные соединения). Применять его нужно один раз. Не все потребители работают одновременно — учитывайте коэффициент одновременности.
👉 Блоки подготовки воздуха для оптимизации расхода →
5. Какой компрессор нужен для обеспечения пневмолинии?
| Суммарный расход потребителей, без запаса (NL/мин) | Мин. производительность компрессора (FAD, с запасом ×1,3) | Ориентир по мощности двигателя | Заложенный запас |
|---|---|---|---|
| до 300 | 400 NL/мин | 2,2–3 кВт | ×1,3 |
| 300–800 | 1000 NL/мин | 5,5–7,5 кВт | ×1,3 |
| 800–2000 | 2600 NL/мин | 15–18 кВт | ×1,3 |
| 2000–5000 | 6500 NL/мин | 37–45 кВт | ×1,3 |
| 5000+ | По проекту | 55+ кВт | Центральная станция |
Запас ×1,3 уже заложен в столбце «Мин. производительность» — второй раз его не применяют. Таблица ориентировочная: реальная подача компрессора зависит от давления и исполнения, сверяйте с паспортом.
⚠ Не путайте: «производительность компрессора» в каталогах указывают как FAD (Free Air Delivery) — это уже фактическая подача воздуха, приведённая к условиям всасывания (атмосфера). А вот геометрический объём (произведение объёма цилиндра на обороты) больше FAD: объёмный КПД поршневого компрессора обычно 65–90%, то есть теоретическая подача на 10–50% выше фактической — разницу «съедают» мёртвый объём, нагрев и неплотности. Поэтому ориентируйтесь именно на FAD, а не на «теоретический» объём, и всегда сверяйте, при каком рабочем давлении он указан!
6. Сколько реально стоят утечки и 1 м³ сжатого воздуха?
Формула стоимости 1 м³ сжатого воздуха
Стоимость 1 м³ = удельная энергия (кВт·ч на 1 м³) × тариф + обслуживание и осушка
Ориентировочные допущения для России (2026; тариф и обслуживание уточняйте по своему предприятию):
| Параметр | Значение |
|---|---|
| Электричество | 36–60 ₸/кВт·ч |
| Удельный расход компрессора | 7–8 кВт на 1 м³/мин при 7 бар (≈ 0,12–0,13 кВт·ч на 1 м³) |
| Электричество на 1 м³ воздуха | ≈ 4–8 ₸ |
| Стоимость 1 м³ воздуха с обслуживанием и осушкой | ≈ 6–15 ₸ (оценка) |
| Условный цех 8 ч/день | 200–500 м³/ч × 8 ч × 250 дней = 0,4–1,0 млн м³ → ≈ 0,4–15 млн ₸/год |
✓ Экономический эффект от устранения утечек: если удалось уменьшить потери с 30% до 10%, экономия — около 20% от расхода воздуха; для условного цеха выше это ≈ 80–3 000 тыс. ₸/год.
7. Единицы измерения расхода: шпаргалка
| Из | В | Множитель |
|---|---|---|
| NL/мин | м³/ч | × 0,06 |
| м³/ч | NL/мин | × 16,67 |
| NL/мин | SCFM (USA) | × 0,0353 |
| л/мин (при атм.) | NL/мин | ≈ то же самое (базы приведения дают разницу до 9%) |
8. Частые вопросы о расходе воздуха
Как перевести NL/мин в м³/ч?
1 NL/мин = 0,06 м³/ч. Умножьте NL/мин на 0,06. Например, 500 NL/мин = 30 м³/ч. Это простое преобразование единиц (1 м³ = 1000 л, 1 ч = 60 мин).
Почему реальный расход больше расчётного?
Утечки в фитингах, износ уплотнений, обдувы и продувки. Добавляйте 20–30% запаса. Детальнее: утечки воздуха — как найти и сколько они стоят.
Нужно ли считать расход распределителей?
Собственный расход минимален (ориентировочно 0,5–2 NL/мин на каждый распределитель). Но если у вас 50+ — суммируется до 25–100 NL/мин.
Как уменьшить расход без замены оборудования?
Три быстрых способа: 1) устранить утечки (на неухоженной системе это до 20–30% расхода), 2) снизить давление на 1 бар (расход у потребителей падает примерно на 12% пропорционально абсолютному давлению, энергия компрессора — примерно на 7%), 3) заменить открытые обдувочные сопла на экономичные (заявляемое производителями снижение расхода на обдуве проверяйте замером).
Что такое «свободный воздух» (FAD)?
Free Air Delivery — производительность компрессора, пересчитанная на атмосферные условия (около 20 °C и 1 бар абс.). Это позволяет сравнивать компрессоры разных производителей.
Чем средний расход отличается от пикового и по какому подбирать компрессор?
Формула даёт средний расход за минуту. Во время хода цилиндр берёт воздух рывком — пиковый расход в несколько раз выше среднего. Компрессор подбирают по среднему суммарному расходу одновременно работающих потребителей с запасом 20–30% на утечки, а ресивер, магистраль, трубки и распределители — по пикам.
Сколько воздуха потребляет цилиндр ∅50 мм с ходом 200 мм?
При 20 циклах в минуту: около 94 NL/мин при 5 бар и около 110 NL/мин при 6 бар — (π/4 × 50² × 200 × 2 × 20 × Pabs) / 1 000 000, объём штока не вычтен.
9. Как можно снизить расход воздуха без замены цилиндров?
Пять быстрых мер, которые не требуют капитальных вложений:
Рейтинг мер по эффективности
| Мера | Экономия расхода | Стоимость внедрения | Срок окупаемости |
|---|---|---|---|
| Устранение утечек (аудит мыльным раствором) | до 20–30% (на неухоженной системе) | Трудозатраты | Быстро |

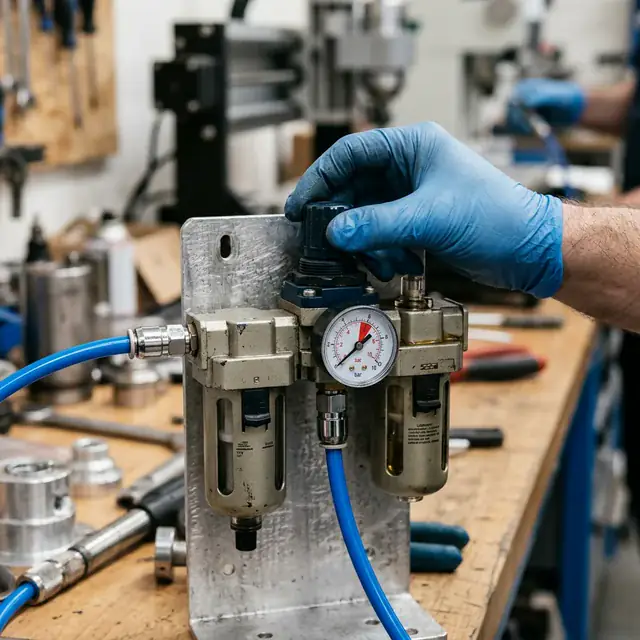

| Снижение давления на 1 бар (например, с 7 до 6 бар) | ≈ 12% расхода (≈ 7% энергии компрессора) | Без затрат | Немедленно |
| Замена открытых обдувочных сопел на экономичные | Заявляет производитель сопла; проверять замером | По прайсу | Зависит от расхода на обдув |
| Оптимизация диаметров цилиндров (не завышать) | Зависит от степени завышения | Стоимость нового цилиндра | По расчёту |
| Установка таймеров на обдув (не непрерывно) | Зависит от доли времени обдува | По прайсу | По расчёту |
⚠ Снижение давления с 7 до 6 бар: каждый бар = около 7% энергии компрессора. Но перед снижением проверьте, что все цилиндры сохраняют достаточное усилие при 6 бар. Используйте калькулятор усилия.
👉 аудит утечек сжатого воздуха →
Как снизить затраты на воздух при работе с вакуумом
Вакуумные эжекторы потребляют 20–200 NL/мин сжатого воздуха каждый (по паспорту). При 10 эжекторах на линии это до 2000 NL/мин — серьёзная статья расхода. Самый простой способ экономии — использование эжекторов с функцией «auto-off»: вакуум достигнут → подача воздуха прекращается → расход = 0. Экономия зависит от доли времени удержания (производители заявляют до 70%) — проверяйте по своему циклу. Также важно правильно выбрать диаметр трубки питания эжектора — заниженный диаметр создаёт перепад давления, эжектор не достигает расчётного вакуума, наладчик повышает давление подачи — расход растёт ещё больше. Порочный круг разрывается правильным подбором компонентов.
Мониторинг расхода в реальном времени
Современные расходомеры с IO-Link (например, серии SFAH от Festo или PFM от SMC) позволяют отслеживать расход воздуха в реальном времени прямо из программы ПЛК; при превышении порога ПЛК может подать сигнал наладчику. Цена — по прайсу производителя; расходомер окупается за счёт раннего обнаружения утечек. Устанавливается на магистральную линию после ФРЛ — показывает общий расход станка.
Итог
- ✓ Формула (средний расход): Q = π/4 × d² × L × k × n × Pabs / 1 000 000, n — циклов в минуту
- ✓ Запас: +20–30% на утечки
- ✓ Компрессор: производительность (FAD) ≥ суммарный средний расход × 1,3; ресивер и магистраль — по пикам
- ✓ Экономика: 1 м³ воздуха стоит порядка 6–15 ₸ (оценка); условный цех — 0,4–15 млн ₸/год
- ✓ Первое, что нужно сделать: аудит утечек — до 20–30% расхода на неухоженной системе
