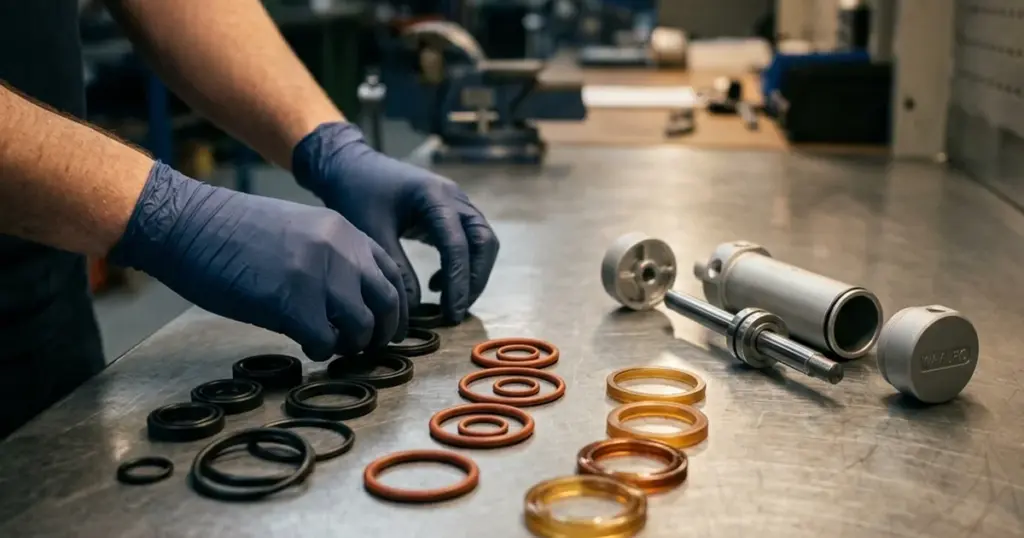

Уплотнения пневматики: NBR, FKM или полиуретан — что выбрать

Обозначение материала не задаёт единого температурного допуска. Предел цилиндра проверяют отдельно: его ограничивают также смазка, магнит и другие детали.

Подобрать товар или аналог по коду: введите артикул в подбор аналога или пришлите список кодов на подбор замены импортной пневматики.

FKM или NBR — что лучше? Для обычного сжатого воздуха часто подходит NBR, если это разрешено изготовителем цилиндра и совместимо со смазкой. FKM рассматривают для повышенной температуры и подходящей химической среды: он не стоек ко всем растворителям и не является универсальным решением для пара. NBR — нитрильный каучук, FKM — фторкаучук; Viton — торговая марка фторкаучука. Полиуретан (PU) применяют в манжетах и грязесъёмниках, где важна стойкость к износу. Температуру выбирают по конкретной смеси и профилю уплотнения, а затем проверяют допуск всего цилиндра. Ниже — таблица материалов и разбор того, что можно и нельзя вывести из условной оценки старения.

За что отвечает каждый из трёх материалов уплотнений?

Уплотнения — один из изнашиваемых узлов пневмоцилиндра. Они могут затвердевать, набухать или истираться и пропускать воздух. Повреждения штока и гильзы тоже приводят к утечкам: при ремонте проверяют поверхности, направляющие и уплотнения. NBR, FKM и PU часто встречаются в пневматике, но не исчерпывают все применяемые материалы; ресурс нельзя определить только по названию каучука.

Как подобрать материал по температуре и среде?

В таблице приведены примеры из каталога Parker Pneumatic Seals PTD3351: для NBR и PU — допуски конкретного демпферного кольца PP, для FKM и EPDM — диапазоны отдельных смесей. Это разные уровни данных: диапазон смеси ещё нужно проверить по профилю уплотнения, а допуск уплотнения не повышает предел цилиндра WAALPC. Совместимость со смазкой проверяют с учётом её основы и присадок.

листайте таблицу вбок →

Для EPDM критична совместимость со смазкой. Минеральные масла и смазки на их основе вызывают набухание; силиконовая смазка относится к другой группе и тоже требует проверки конкретного состава. Безмасляная подача воздуха сама по себе не подтверждает пригодность EPDM: внутри цилиндра может быть заводская смазка. Вода, пар и гликолевые жидкости — возможные области применения подходящих марок, а не разрешённая рабочая среда любого пневмоцилиндра.

NBR или FKM — что лучше по каждому свойству?

Единого лучшего материала нет: сравнивают температуру, точный состав среды, смазку и режим трения. Ниже — общие ориентиры; для выбора нужна таблица совместимости конкретной смеси, а цену сравнивают для одного размера и состава комплекта.

Для сжатого воздуха выбирают материал, разрешённый изготовителем цилиндра при фактической температуре и смазке. FKM может быть полезен при повышенном нагреве или контакте с совместимой средой, но химическая стойкость не означает стойкость ко всем веществам. Зимнюю работу проверяют по паспорту: у NBR и FKM есть специальные низкотемпературные смеси, а общий запрет ниже −20 °C неверен.

Почему NBR — рабочая лошадка на сжатом воздухе?

Нитрильный (бутадиен-нитрильный) каучук широко применяется для уплотнений, контактирующих с минеральным маслом. Допуск конкретной смазки зависит также от присадок. В одном цилиндре могут сочетаться NBR и PU; название базовой серии не определяет материал каждой манжеты. Для WAALPC сверяют карточку и перечень деталей конкретного исполнения.

Верхний и нижний температурные пределы NBR зависят от состава смеси и конструкции уплотнения. Нагрев ускоряет старение, а при охлаждении может ухудшиться способность манжеты сохранять контакт с поверхностью. Озон и неподходящая химическая среда также повреждают NBR. Числа −20 и +80 °C встречаются у конкретных уплотнений, но не служат универсальными границами всего нитрильного каучука.

Когда нужен FKM (Viton) — температура и агрессивная среда?

FKM применяют, когда требуется повышенная термостойкость и есть подтверждённая совместимость со средой. У отдельных смесей в каталогах указан предел +200 °C; кратковременный нагрев и ресурс уточняют по их паспорту. Это не допуск пневмоцилиндра на +200 °C. FKM подходит для многих масел и углеводородов, но свойства синтетических масел, растворителей и кислот различаются — выбирать по одному названию группы нельзя.

Обычные марки FKM плохо подходят для перегретого пара, аминов, кетонов и некоторых других полярных растворителей. Для специальных смесей возможны другие допуски, поэтому проверяют точное вещество, концентрацию и температуру. Нижний предел также зависит от марки. У Festo и SMC специальное исполнение расшифровывают по каталогу конкретной серии: отдельная буква или признак термостойкости ещё не доказывает материал всех уплотнений. Обычный комплект NBR нельзя назначать совместимым аналогом термостойкого исполнения без подтверждения производителя.

Почему полиуретан выбирают не по температуре, а по износу?

Полиуретан (PU) ценят за стойкость к износу и выдавливанию в зазор, а также прочность. Из него делают штоковые и поршневые манжеты, грязесъёмники. Температурные пределы зависят от марки и профиля: приведённый в таблице диапазон относится к кольцу Parker PP из P5008, а не ко всем полиуретанам.

Стойкость PU к гидролизу зависит от состава: марки на основе сложных эфиров могут разрушаться во влажной горячей среде, а марки на основе простых эфиров и специальные стабилизированные смеси обладают иной стойкостью. Это не отменяет проверки допуска для воды и пара. Морозостойкость тоже определяется конкретной маркой. Но в сухом цеху на тяжёлом цикле — короткие быстрые ходы, запылённая атмосфера, высокое давление — полиуретановые манжеты и грязесъёмники служат заметно дольше нитрильных. На практике в цилиндре нередко стоит комбинация: манжеты поршня из NBR, а грязесъёмник и уплотнение штока из полиуретана — каждый материал на своём месте.

Как понять, когда NBR не хватает и нужен FKM?

По нагреву можно выявить выход за допуск цилиндра, но нельзя вычислить срок его службы только по названию каучука. «Правило 10 градусов» ниже показано как условная модель: коэффициент уменьшения ресурса вдвое должен быть подтверждён испытанием конкретного уплотнения. Закон Аррениуса сам по себе не задаёт такой коэффициент для любых резин. Опорная температура — температура испытания с известным ресурсом, а не верхний паспортный предел материала.

Арифметика условной модели: при ΔT = 30 °C получаем 2^−30/10 = 1/8, а при ΔT = 10 °C — 1/2. Если опорный ресурс условно принять за 24 месяца, модель даст 3 месяца при повышении на 30 °C. Это проверка вычислений, а не прогноз ресурса какого-либо цилиндра. Без исходных испытаний такие сроки публиковать как результат подбора нельзя.

Проверим реальные ограничения. SDA-20-20-P-A — Ø20, ход 20 мм, с магнитом, цена 5 100 ₸. По карточке серии стандартное исполнение рассчитано на −5…+70 °C. Условная зона +110 °C превышает верхний предел на 40 °C: это выход за допуск, а не разрешение работать с сокращённым ресурсом. Материал каждой манжеты в карточке не указан; наличие FKM-исполнения требует отдельного подтверждения. Даже подходящий FKM продолжает стареть при допустимой температуре, а ресурс всего узла зависит также от смазки, магнита и нагрузки.

Для обслуживания серии есть ремкомплект уплотнений SDA (840 ₸). Наличие комплекта не означает, что он термостойкий: перед заменой сверяют размер цилиндра, состав уплотнений и совместимость со смазкой. Переустановка манжет сама по себе не повышает паспортную температуру цилиндра.

Для SC-63-100 — Ø63, ход 100 мм — стандартный диапазон тоже −5…+70 °C; это совпадает с заводским листом SC. Температура +90 °C выше предела на 20 °C. Прогноз «ресурс вдвое короче» для такого режима не подтверждён. Усилие в допустимом режиме рассчитывают в калькуляторе усилия пневмоцилиндра, единицы проверяют в конвертере единиц.

Как выбрать материал по условиям эксплуатации?

Проверяйте условия последовательно, но учитывайте их совместно: смесь должна подходить и к температуре, и к среде, и к смазке. Если условие выходит за паспортный допуск цилиндра, одного выбора более термостойкой манжеты недостаточно.

Как подобрать уплотнения для импортного специального исполнения?

При подборе совместимого аналога импортной пневматики сначала расшифровывают полный код и находят паспорт конкретного исполнения. У Festo и SMC материал уплотнений и температурные опции зависят от серии. Отсутствие особого суффикса не доказывает, что все уплотнения выполнены из NBR. Совпадение типоразмера и стандарта ISO не подтверждает термостойкость или химическую совместимость.

Сначала измеряют температуру, уточняют рабочую среду, наружные воздействия и смазку. Затем сравнивают полный код, монтаж, ход, давление и требования к уплотнениям. Например, DSNU-16-25-P-A — Ø16, ход 25 мм, с магнитом, монтаж по ISO 6432; эти данные не подтверждают пригодность для горячей или химически активной зоны. Для серий DNC, DSBC и JSI в каталоге есть ремкомплекты. Если материал не указан, его состав и возможность специального исполнения нужно подтвердить до подбора. Подробнее — состав и подбор ремкомплекта; отдельно проверяют уплотнения демпфера.

И ещё один нюанс материаловедения, который часто упускают: чистота и смазка воздуха напрямую влияют на ресурс уплотнений любого материала. Абразив из неочищенного воздуха режет манжеты быстрее, чем температура. Поэтому вместе с выбором каучука имеет смысл проверить блок подготовки воздуха (например, фильтр-регулятор AW2000-02) и подобрать смазку под материал уплотнения в подборщике смазки — совместимость конкретного масла, его присадок и заводской смазки с уплотнениями проверяют по допуску изготовителя.

Какие ремкомплекты уплотнений есть у нас?

Материал уплотнений в конкретном ремкомплекте уточняйте по его карточке: в таблице — серии цилиндров, для которых в нашем каталоге есть ремкомплекты, со ссылкой и ценой от.

Какие вопросы чаще всего задают про материалы уплотнений?

Чем NBR отличается от FKM и полиуретана

NBR часто применяют для сжатого воздуха и совместимых минеральных масел; FKM — для повышенного нагрева и подходящей химической среды; PU — для износостойких манжет и грязесъёмников. Температурный допуск зависит от конкретной смеси и профиля. Он не равен температурному допуску всего пневмоцилиндра.

Какой материал уплотнений держит высокую температуру

Отдельные смеси FKM имеют паспортный предел +200 °C, но допуск цилиндра проверяют отдельно. FKM не единственный термостойкий эластомер. Для пара, аминов и кетонов обычный FKM без специального допуска не выбирают; EPDM может подходить для воды и пара при совместимости марки и смазки. Кратковременный перегрев разрешается только по паспорту конкретного изделия.

Что стоит в стандартном пневмоцилиндре — NBR или FKM

Материал определяют по каталогу конкретной серии и перечню деталей: в одном цилиндре могут сочетаться NBR и PU. У WAALPC нельзя выводить материал каждой манжеты из названия серии. Специальный комплект FKM применяют только при подтверждённых составе, совместимости и допуске всего цилиндра.

Зачем нужен полиуретан, если есть NBR

Полиуретан выигрывает у нитрила на механике, а не на температуре. У него выше стойкость к абразиву, к выдавливанию в зазор под высоким давлением и прочность на разрыв. Поэтому из полиуретана делают уплотнения, работающие на трение и удар: манжеты штока, грязесъёмники, поршневые манжеты в цилиндрах с большим ресурсом. В запылённой атмосфере на тяжёлом цикле полиуретановое уплотнение служит заметно дольше нитрильного.

Можно ли ставить EPDM в пневматику

EPDM несовместим с минеральным маслом и смазками на его основе. Его применяют для подходящих водных, паровых и гликолевых сред, включая гликолевые тормозные жидкости, при допуске конкретной марки. Для безмасляного воздуха также нужны разрешение изготовителя и проверка заводской смазки; общего запрета для всех пневматических применений нет.

Как понять, какой материал был в импортном цилиндре

Находят паспорт по полному коду, расшифровывают специальные опции и проверяют перечень материалов уплотнений. Суффиксы Festo и SMC различаются по сериям; отсутствие суффикса не доказывает NBR, а признак термостойкости не задаёт состав всего комплекта. Затем сверяют реальные температуру, среду и смазку. Специальное исполнение совместимого аналога требует подтверждения изготовителя.
