листайте таблицу вбок →
кестені көлденеңінен жылжытыңыз →
| Трубка | Давление | Температура | Радиус изгиба | Где ставить |
|---|---|---|---|---|
| PU (полиуретан) | до 10 бар | −20…+40 °C (по заводу) | малый: Ø8 — около 24 мм | подвижные узлы, каретки, роботы, вибрация |
| PA11 (полиамид) | выше, чем у PU (по паспорту) | −30…+120 °C | 5×Ø: Ø8 — 40 мм | неподвижные магистрали, длинные трассы, горячее оборудование; не сплющивается под вакуумом |
Движется — PU; неподвижно, горячо или высокое давление — PA. На постоянных изгибах PA ломается.
Қозғалады — PU; қозғалмайды, ыстық немесе қысым жоғары — PA. Тұрақты иілістерде PA сынады.
Что выбрать:
Нені таңдау керек:
- подвижные узлы, цилиндры, роботы — PU (эфирный);
- магистрали, высокое давление, масляная среда — PA11;
- бюджетные системы без вибрации — PE;
- агрессивные химикаты, высокая температура, пищевое производство — ПТФЭ.
- қозғалмалы тораптар, цилиндрлер, роботтар — PU (эфирлік);
- магистраль, жоғары қысым, майлы орта — PA11;
- дірілсіз бюджеттік жүйелер — PE;
- агрессивті химикаттар, жоғары температура, тағам өндірісі — ПТФЭ.
Все четыре материала по параметрам — в сводной таблице раздела 5.
Төрт материалдың барлығы параметрлері бойынша — 5 бөлімінің жиынтық кестесінде.
Подобрать и купить пневмотрубки в каталоге →
Краткий ответ: полиуретановая (PU) или полиамидная (PA) трубка — это выбор между гибкостью и стойкостью. PU мягкая, гнётся с малым радиусом (Ø8 — около 24 мм) и терпит вибрацию и многократные изгибы — её ставят на подвижные узлы, каретки и роботы; рабочее давление до 10 бар, температура по заводу −20…+40 °C.
Вступление полностью
PA11 жёсткая: держит большее давление, чем PU (значение — по паспорту трубки), температура −30…+120 °C, не сплющивается под вакуумом, но радиус изгиба больше (5×Ø, для Ø8 — 40 мм) и на постоянных изгибах она ломается — её ставят на неподвижные магистрали, длинные трассы и рядом с горячим оборудованием. Коротко: движется — PU; неподвижно, горячо или высокое давление — PA.
Товары из статьи
Мақаладағы тауарлар
Ищете SMC TRBU1208? Это двухслойная огнестойкая полиуретановая трубка 12×8 мм; наш совместимый аналог — огнестойкая трубка WAALPC FR1208, 1 740 ₸. Совместимые позиции WAALPC — аналоги SMC.
Выход из строя гибких пневматических магистралей — частая причина внеплановых остановок производственных линий. Лопнувшая трубка, «схлопнувшаяся» линия, микротрещины от вибрации — всё это стоит заводу простоя, тогда как пневматическая трубка — недорогая часть системы. Экономить на выборе материала трубки — лучший способ потерять деньги.
Обновлено: апрель 2026. Информация проверена и актуализирована.
Жаңартылды: сәуір 2026. Ақпарат тексерілді және өзектендірілді.

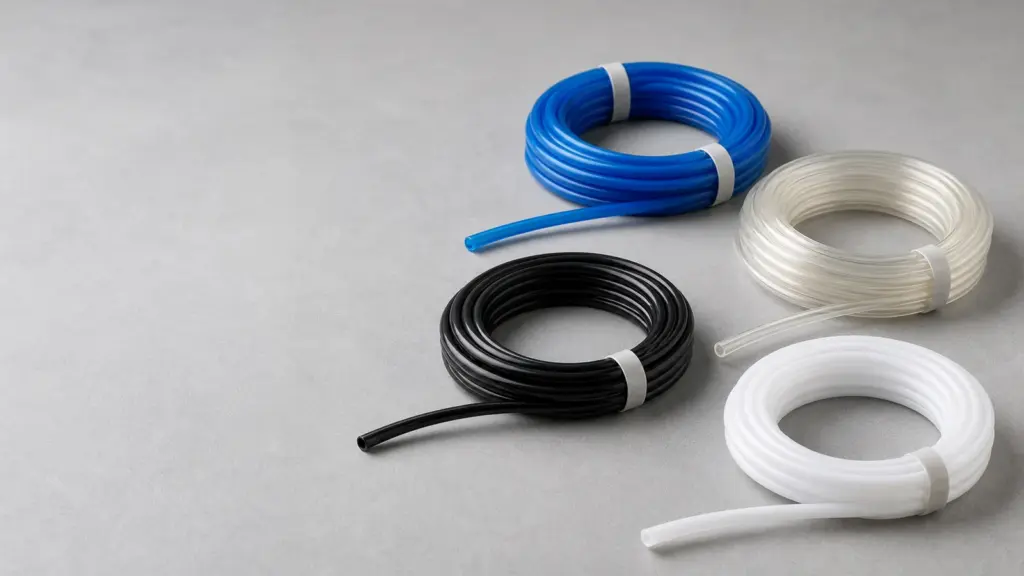

В этой статье — практическое сравнение четырёх материалов: полиуретана (PU), полиамида (PA11), полиэтилена (PE) и ПТФЭ (тефлон). Таблицы характеристик, экономический расчёт, правила монтажа и 6 частых вопросов.
1. Почему полиуретановая трубка (PU / TPU) — золотой стандарт гибкости?
1. Неліктен полиуретан түтік (PU / TPU) — икемділіктің алтын стандарты?
Пневматическая трубка из полиуретана (маркируется PU или TPU) — самый распространённый выбор для подключения пневмоцилиндров, внутренней разводки пневмоостровов и мобильных узлов. Сочетает высокую гибкость с хорошей устойчивостью к абразивному износу.
Какое давление допускает полиуретановая трубка? По карточке полиуретановой трубки WAALPC PU рабочее давление — до 1,0 МПа (10 бар) при +20 °C, давление разрыва около 3,0 МПа (запас прочности 3×), вакуум — до −0,095 МПа. Значение дано для +20 °C: при другой температуре допустимое давление уточняйте по паспорту. Для давления выше 1,0 МПа нужны другие материалы (см. раздел про PA11 ниже). Для подвижных подключений в каталоге есть и армированная трубка JPU, а у сварочных постов, где летят искры, — огнестойкий пневмошланг FR.
Преимущества полиуретановой трубки
Полиуретан түтіктің артықшылықтары
- ✓ Минимальный радиус изгиба — трубку можно прокладывать в стеснённых условиях без риска залома.
- ✓ Устойчивость к механическим повреждениям — выдерживает изгиб, трение, вибрацию подвижных частей.
- ✓ Отличная совместимость с цанговыми фитингами — материал слегка деформируется, обеспечивая плотный захват цангой.
- ✓ Широкий выбор диаметров: OD от 4 до 20 мм (PU) — хватает для большинства задач.
- ✓ Диаметрлердің кең таңдауы: 4-ден 20 мм-ге дейінгі OD (PU) — көптеген міндеттерге жеткілікті.
Эфирный или сложноэфирный полиуретан: критическая разница
Қарапайым эфирлі немесе күрделі эфирлі полиуретан: шешуші айырмашылық
Полиуретан бывает двух типов — и это важнейший нюанс при выборе:
Полиуретан екі түрлі болады — және бұл таңдауда маңызды нюанс:
| Тип PU | Эфирный (Polyether) | Сложноэфирный (Polyester) |
|---|---|---|
| Стойкость к гидролизу | ★★★★★ (не разрушается водой) | ★★☆☆☆ (разрушается конденсатом) |
| Стойкость к микробам | ★★★★☆ | ★★☆☆☆ |
| Механическая прочность | ★★★★☆ | ★★★★★ |
| Стойкость к маслам | ★★★☆☆ | ★★★★☆ |
| Цена | Выше | Ниже |
| Рекомендация | Стандарт для пневматики | Только сухой воздух |
⚠ Конденсат — разрушитель сложноэфирного полиуретана. Сложноэфирный полиуретан при постоянном контакте с влагой (конденсат в линии) деградирует за 3–6 месяцев: трубка становится липкой, теряет прочность и рвётся. Если в системе нет осушителя воздуха — используйте только эфирный полиуретан.
👉 Полиуретановые трубки PU (Polyether) в каталоге →
👉 PU (Polyether) полиуретан түтіктері каталогта →
2. Какие давление и температуру держит полиамидная трубка (PA11 / Nylon)?
2. Полиамид түтік (PA11 / Nylon) қандай қысым мен температураға төтеп береді?
Полиамид PA11 (нейлон) — для задач, где PU не справляется: высокое давление, повышенная температура, агрессивные масла и вакуумные линии.
Когда выбирать PA11
PA11-ді қашан таңдау керек
- ✓ Рабочее давление выше, чем у PU: жёсткий полиамид держит больше, чем полиуретан (у полиуретановой SMC TU — 0,8 МПа). Для трубки PA WAALPC давление в заводском листе не указано — уточняйте у инженера.
- ✓ Температура до +120°C — для горячих цехов, линий рядом с печами и автоклавами.
- ✓ Вакуумные линии: жёсткая PA11 не сплющивается при разрежении — надёжный выбор для длинных трасс вакуумного оборудования.
- ✓ Устойчивость к минеральным маслам и компрессорному маслу — не набухает и не теряет геометрию.
- ✓ Температура +120°C-ге дейін — ыстық цехтар, пештер мен автоклавтар жанындағы желілер үшін.
Ограничения PA11
PA11 шектеулері
- ⚠ Жёсткая: минимальный радиус изгиба 5×Ø против 3×Ø у PU (для Ø8 — 40 мм против 24 мм). Нельзя гнуть холодной — трескается.
- ⚠ Для изгиба холодной PA11 нужно нагреть феном до 60°C → согнуть → остудить (формовка).
- ⚠ При использовании с цанговыми фитингами — вставляйте до упора и проверяйте фиксацию (жёсткий материал хуже «обнимает» цангу).
✓ Совет: для длинных вакуумных трасс жёсткая PA11 надёжнее. PU по карточке держит вакуум до −0,095 МПа; тонкостенная PE под разрежением может сплющиваться.
👉 Полиамидные трубки PA в каталоге →
👉 Каталогтағы PA полиамид түтіктері →
3. Почему полиэтиленовая трубка (PE) — максимальная экономия?
3. Неге полиэтилен түтік (PE) — ең үлкен үнемдеу?
PE-трубка — самый дешёвый вариант. Используется на длинных магистральных трассах и бюджетных системах, где нет жёстких требований к гибкости и вибрации.
Преимущества PE
PE артықшылықтары
- ✓ Самая низкая цена среди трубок — дешевле PU (цены в карточках).
- ✓ Хорошая химическая стойкость — устойчива к большинству растворителей и кислот.
- ✓ Допуск для пищевой промышленности (FDA) — при наличии сертификата конкретной партии.
- ✓ Түтіктер арасындағы ең төмен баға — PU-ден арзан (бағалар карточкаларда).
- ✓ Жақсы химиялық төзімділік — көптеген еріткіштер мен қышқылдарға төзімді.
- ✓ Тамақ өнеркәсібіне рұқсат (FDA) — нақты партияның сертификаты болған жағдайда.
Ограничения PE
PE шектеулері
- ⚠ УФ-деградация: на открытом воздухе под солнцем становится хрупкой и трескается за 6–12 месяцев.
- ⚠ Низкая адгезия: при вибрации может «выскальзывать» из цанговых фитингов из-за гладкой поверхности.
- ⚠ Невысокая механическая прочность — не подходит для подвижных узлов.
- ⚠ Механикалық беріктігі төмен — қозғалмалы тораптарға жарамайды.
⚠ Не используйте PE на подвижных частях! Каретки, манипуляторы, роботы — только PU. PE трубка в подвижном узле треснет через 1–3 месяца от вибрации.
⚠ PE-ді қозғалмалы бөлшектерде қолданбаңыз! Каретка, манипулятор, робот — тек PU. Қозғалмалы тораптағы PE түтік дірілден 1–3 айдан кейін жарылады.
4. Почему ПТФЭ трубка (Teflon) — максимальная химическая стойкость?
4. ПТФЭ түтігі (Teflon) неге ең жоғары химиялық төзімділікке ие?
Трубка ПТФЭ (политетрафторэтилен, тефлон) — специализированное решение для экстремальных условий. Стоит дороже всех остальных, но незаменима в определённых отраслях.
- ✓ Температурный диапазон: от -60°C до +200°C — лучший показатель среди полимерных трубок.
- ✓ Абсолютная химическая инертность — устойчива к любым кислотам, щёлочам, растворителям.
- ✓ Допуск для пищевой промышленности (FDA, EU 10/2011) — у пищевых марок ПТФЭ; соответствие подтверждается документом на партию.
- ✓ Низкий коэффициент трения — внутренняя поверхность не задерживает загрязнения.
- ⚠ Стоимость: заметно дороже PU. Используйте только там, где действительно необходима.
- ✓ Абсолютті химиялық инерттілік — кез келген қышқылға, сілтіге, еріткішке төзімді.
- ✓ Үйкеліс коэффициенті төмен — ішкі бет ластануды ұстамайды.
- ⚠ Құны: PU-ден едәуір қымбат. Тек шынымен қажет жерде ғана қолданыңыз.
👉 Смотреть все типы трубок в каталоге →
👉 Каталогтағы түтіктердің барлық түрлерін қарау →
5. Как выглядит сводная таблица сравнения PU, PA11, PE и ПТФЭ?
5. PU, PA11, PE мен ПТФЭ салыстыру жиынтық кестесі қалай көрінеді?
листайте таблицу вбок →
кестені көлденеңінен жылжытыңыз →
| Параметр | PU (полиуретан) | PA11 (нейлон) | PE (полиэтилен) | ПТФЭ (тефлон) |
|---|---|---|---|---|
| Гибкость | ★★★★★ | ★★☆☆☆ | ★★★☆☆ | ★★★☆☆ |
| Макс. давление (20°C) | 8–10 бар | выше PU (по паспорту) | 6–8 бар | 10–12 бар |
| Температурный диапазон | -20…+40°C | -30…+120°C | 0…+35°C (по заводу) | -60…+200°C |
| Хим. стойкость к маслам | Средняя | Очень высокая | Средняя | Максимальная |
| Стойкость к залому | Очень высокая | Низкая | Средняя | Средняя |
| Мин. радиус изгиба (∅8) | 24 мм | 40 мм | 28 мм | 30 мм |
| Вакуумная стойкость | Да (до −0,095 МПа по карточке) | Да | Нет | Да |
| Диаметры OD (мм) | 4–20 | 4–16 | 4–16 | 4–14 |
| Пищевой допуск (FDA) | Нет | Нет | Да (при сертификате) | Да |
| Работа с цанговыми фитингами | Отлично | Хорошо | Удовл. (осторожно!) | Хорошо |
| Стоимость, ₸/м | от 90 ₸ | от 90 ₸ | от 60 ₸ | от 720 ₸ |
6. Во что обходится ошибка — экономический расчёт?
6. Қателіктің құны қанша — экономикалық есеп?
Многие снабженцы экономят 20–30% на стоимости метра трубки. Посчитаем, во сколько реально обходится такая «экономия».
Көптеген жабдықтау мамандары түтік метрінің құнынан 20–30% үнемдейді. Мұндай «үнемдеудің» шын мәнінде қанша тұратынын есептейік.
Пример: замена PU на дешёвый PE в подвижном узле (каретка станка)
Мысал: қозғалмалы тораптағы (станок арбашасы) PU арзан PE ауыстыру
| Показатель | Значение |
|---|---|
| Потеря герметичности | Микротрещины в PE через 2–3 мес. → утечка ∅1 мм |
| Расход воздуха через утечку | ~40 нл/мин при 6 бар (оценка для отверстия с острой кромкой) = ~57 600 л/сутки (≈57,6 м³) |
| Потребление электроэнергии | 1 кВтч ≈ 8700 л сжатого воздуха → ~6,6 кВтч/сутки |
| Стоимость электричества | 6,6 × 48 ₸ ≈ 318 ₸/сутки |
| Годовые потери на электричестве | ~2400 кВтч → ~114 000 ₸ |
⚠ Невидимая утечка 1 мм при 6 бар сжигает тысячи кВтч в год. Инвестиция в правильный материал трубки окупается многократно. Подробнее: «Утечки воздуха: как найти и сколько они стоят заводу».
⚠ 6 бар кезінде 1 мм көрінбейтін ағып кету жылына мыңдаған кВт·сағ жағады. Түтіктің дұрыс материалына салынған инвестиция есесін көп еселеп қайтарады. Толығырақ: «Ауаның ағып кетуі: қалай табуға және зауытқа қанша тұрады».
👉 Подобрать пневматические трубки для вашей задачи →
👉 Міндетіңізге арналған пневматикалық түтіктерді таңдау →
7. Какие профессиональные советы по монтажу есть?
7. Монтаждау бойынша қандай кәсіби кеңестер бар?

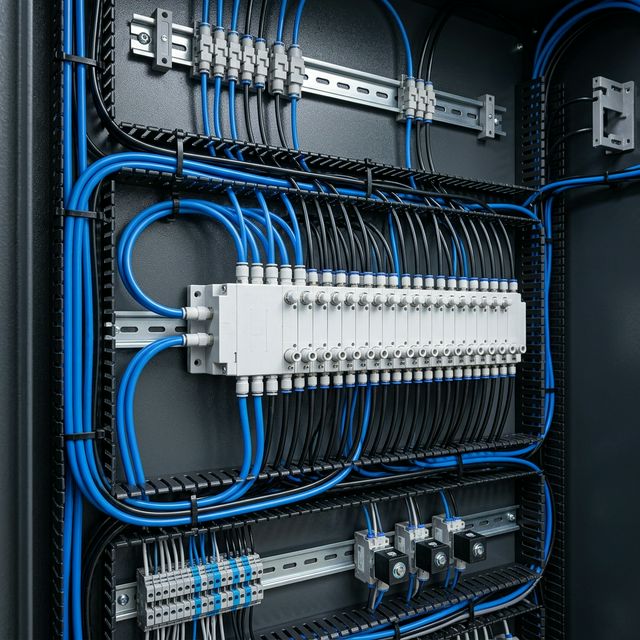

Для подключения трубок к пневмораспределителю 5/2 используйте прямые цанговые фитинги с резьбой, соответствующей портам распределителя.
- Используйте специализированный труборез: срез должен быть строго перпендикулярен оси (90°). Косой срез — частая причина протечек в цанговых фитингах.
- Учитывайте температуру в цехе: рабочая температура PU по заводу — до +40 °C; выше — переходите на PA.
- Оставляйте запас длины: трубка не должна быть натянута — при подаче давления она немного сокращается в длину (1–2%).
- Проверяйте маркировку диаметра: в пневматике диаметр указывается как наружный (OD). Для фитинга важен именно OD.
- Для подвижных соединений — только эфирный полиуретан PU: сложноэфирный тип при контакте с конденсатом разрушится за 3–6 месяцев.
- Фиксируйте трубки кабельными стяжками через каждые 300–500 мм. Свободно болтающаяся трубка перетирается на острых краях за 2–4 месяца.
- Диаметр таңбалауын тексеріңіз: пневматикада диаметр сыртқы болып көрсетіледі (OD). Фитинг үшін дәл OD маңызды.
- Түтіктерді кабельдік қысқыштармен әр 300–500 мм сайын бекітіңіз. Еркін салбыраған түтік өткір қырларда 2–4 айда үйкеліп тозады.
Выбор диаметра по расходу
Шығын бойынша диаметрді таңдау
| Диаметр OD×ID (мм) | Расход при 6 бар (нл/мин) | Для каких цилиндров |
|---|---|---|
| 4×2,5 | до 30 | ∅16–20 мм (мини) |
| 6×4 | до 80 | ∅25–40 мм |
| 8×5 / 8×6 | до 200 | ∅50–63 мм |
| 10×6,5 / 10×8 | до 400 | ∅80–100 мм |
| 12×8 / 12×10 | до 700 | ∅125–160 мм |
| 16×12 | до 1500 | Магистральные линии |
✓ Правило: OD 6 мм и OD 8 мм — самые популярные диаметры. Покрывают большинство задач в стандартных пневмосистемах.
✓ Ереже: OD 6 мм және OD 8 мм — ең көп таралған диаметрлер. Стандартты пневможүйелердегі міндеттердің көпшілігін қамтиды.
8. Какие вопросы чаще всего задают о пневматических трубках?
8. Пневматикалық түтіктер туралы ең жиі қандай сұрақ қояды?
Какую трубку выбрать для пневмоцилиндра?
Пневмоцилиндр үшін қандай түтікті таңдау керек?
Полиуретан PU (эфирный тип Polyether). Это стандарт для большинства применений — гибкая, устойчивая к вибрации и конденсату, отлично работает с цанговыми фитингами.
Можно ли использовать PE трубку в пищевой промышленности?
Тамақ өнеркәсібінде PE түтікті қолдануға бола ма?
Да, при наличии сертификата FDA на конкретную партию. Но для пищевого производства чаще берут ПТФЭ пищевой марки — тоже с документом о соответствии на партию.
Почему трубка вылетает из фитинга?
Түтік фитингтен неге шығып кетеді?
Две причины: косой срез (не под 90°) и не до упора вставленная трубка. Используйте труборез и вставляйте до щелчка цанги. Подробнее: «Культура монтажа».
Екі себеп: қиғаш кесу (90° емес) және түтіктің соңына дейін енгізілмеуі. Түтік кескішті пайдаланыңыз және цанга сырт еткенше кіргізіңіз. Толығырақ: «Монтаж мәдениеті».
Чем отличается PU эфирный от сложноэфирного?
PU жай эфирдің күрделі эфирден айырмашылығы неде?
Эфирный (Polyether) — стойкий к влаге и микробам, стандарт для пневматики. Сложноэфирный (Polyester) — прочнее, но разрушается конденсатом. Для систем без осушителя — только эфирный полиуретан!
Эфирлі (Polyether) — ылғалға және микробтарға төзімді, пневматика үшін стандарт. Күрделі эфирлі (Polyester) — беріктеу, бірақ конденсаттан бұзылады. Кептіргіші жоқ жүйелер үшін — тек эфирлі полиуретан!
При какой температуре PU трубка теряет характеристики?
PU түтік қандай температурада сипаттамаларын жоғалтады?
Рабочая температура трубки PU по заводу — −20…+40 °C; давление до 10 бар дано при +20 °C, с нагревом допустимое давление снижается. Выше +40 °C PU не ставят — переходите на PA11 (до +120 °C) или ПТФЭ (до +200 °C).
Какой диаметр трубки самый распространённый?
Түтіктің қандай диаметрі ең көп тараған?
OD 6 мм и OD 8 мм — покрывают большинство задач. Для цилиндров ∅32–63 мм — OD 6–8 мм. Для больших цилиндров (∅100+) — OD 10–12 мм.
OD 6 мм және OD 8 мм — міндеттердің көбін қамтиды. ∅32–63 мм цилиндрлер үшін — OD 6–8 мм. Үлкен цилиндрлер үшін (∅100+) — OD 10–12 мм.
9. Как устроена цветовая маркировка пневмотрубок?
9. Пневмотүтіктердің түсті таңбалануы қалай құрылған?
Цвет трубки не влияет на характеристики (кроме PTFE — только натуральный белый), но используется для маркировки линий на производстве:
| Цвет | Назначение (по практике) |
|---|---|
| Синий | Подача (давление P) |
| Чёрный | Рабочие линии (A, B к цилиндру) |
| Красный | Выхлоп (R, S) или аварийные линии |
| Прозрачный | Контроль конденсата, визуальный осмотр потока |
| Жёлтый | Пилотные линии (управление) |
| Белый | Пищевое производство / PA11 натуральный |
✓ Совет эксперта: цветовая маркировка не стандартизирована (нет ISO на цвет трубки). Но единая система цветов на заводе заметно упрощает наладку и ремонт. Документируйте вашу систему маркировки!
✓ Сарапшы кеңесі: түсті таңбалау стандартталмаған (түтік түсіне ISO жоқ). Бірақ зауыттағы түстердің бірыңғай жүйесі баптау мен жөндеуді айтарлықтай жеңілдетеді. Белгілеу жүйеңізді құжаттаңыз!
10. Как хранить, защищать от статики и утилизировать трубки?
10. Түтіктерді қалай сақтау, статикадан қорғау және кәдеге жарату керек?
Сроки хранения по материалам
Материалдар бойынша сақтау мерзімдері
листайте таблицу вбок →
кестені көлденеңінен жылжытыңыз →
| Материал | Макс. срок хранения | Условия | Что разрушает |
|---|---|---|---|
| PU | 5 лет | +5…+30°C, без прямого солнца | УФ-излучение, озон |
| PA | 10 лет | Сухое помещение | Влага (гидролиз нейлона) |
| PE | 5 лет | Без прямого солнца | УФ-излучение |
| PTFE | Неограниченный | Любые условия | Практически ничего |
⚠ PA трубка, хранившаяся во влажном помещении 3+ года: нейлон впитывает влагу и становится хрупким. При монтаже ломается в местах изгиба. Решение: прогреть феном до 60°C и испытать на изгиб перед использованием.
Антистатические трубки (ESD-safe)
Антистатикалық түтіктер (ESD-safe)
На производствах с горючими средами (ЛВЖ, пыль, порох) стандартные PU и PA трубки накапливают статический заряд. Электростатический разряд может стать источником возгорания. Антистатические трубки имеют объёмное сопротивление 10⁴–10⁹ Ом·м (вместо 10¹²–10¹⁵ у стандартных). Визуально — чёрные (технический углерод). Стоимость: +20–30%. Проверяйте маркировку «AS» или «EX».
Утилизация
Кәдеге жарату
PU и PA — термопластики, подлежащие переработке. PTFE — не перерабатывается стандартными методами. Некоторые поставщики принимают обрезки для повторного гранулирования — спросите при заказе.
Как правильно выбрать пневматическую трубку?
Пневматикалық түтікті қалай дұрыс таңдауға болады?
- ✓ Подвижные узлы, цилиндры, робототехника: полиуретан PU (обязательно эфирный)
- ✓ Магистральные линии, высокое давление, масляная среда: полиамид PA11
- ✓ Бюджетные системы без вибрации: полиэтилен PE
- ✓ Агрессивные химикаты, высокие температуры, пищевка: ПТФЭ (тефлон)
- ✓ Труборез обязателен — косой срез = утечка в цанговом фитинге
- ✓ Қозғалмалы тораптар, цилиндрлер, робототехника: полиуретан PU (міндетті түрде эфирлі)
- ✓ Магистральды желілер, жоғары қысым, майлы орта: полиамид PA11
- ✓ Вибрациясыз бюджеттік жүйелер: PE полиэтилені
- ✓ Агрессивті химикаттар, жоғары температуралар, тағам өнеркәсібі: ПТФЭ (тефлон)
- ✓ Түтік кескіш міндетті — қиғаш кесу = цангалы фитингтегі ағу
Инвестиция в правильную трубку — это инвестиция в бесперебойную работу вашего производства. В каталоге corneta.kz представлены все типы пневматических трубок с гарантированной геометрией OD/ID и подтверждёнными характеристиками материала.
👉 Перейти в каталог пневматических трубок →
👉 Пневматикалық түтіктер каталогына өту →
Серии трубок в каталоге corneta.kz
corneta.kz каталогындағы түтік сериялары
листайте таблицу вбок →
кестені көлденеңінен жылжытыңыз →
Подобрать по теме
Тақырып бойынша таңдау
Какие материалы пригодятся ещё?
Тағы қандай материалдар пайдалы болады?
- Пневматический фитинг: типы, материалы и правила монтажа
- Культура реза: секреты герметичного соединения трубки и фитинга
- Культура монтажа пневматического оборудования
- Утечки воздуха: как найти и сколько они стоят заводу
- Блок подготовки воздуха ФРЛ: зачем нужен фильтр перед трубкой
- G, R, PT или NPT? Стандарты резьб
- Дросселирование пневмоцилиндра
- Пневматический глушитель: снижение шума
Какие инструменты пригодятся?
Қандай құралдар қажет болады?
Попробуйте наши бесплатные онлайн-инструменты для расчёта и проектирования пневматических систем:
Пневматикалық жүйелерді есептеу және жобалау үшін біздің тегін онлайн-құралдарымызды қолданып көріңіз:
- 📐 Конструктор пневмосхем онлайн — редактор с перетаскиванием элементов с 35 компонентами ISO 1219-1, симуляция потоков и автоспецификация
- 🧮 Калькулятор усилия пневмоцилиндра
- 💨 Калькулятор расхода воздуха
- 🔩 Подбор фитингов и переходников
- 📐 Пневмосхемалардың онлайн конструкторы — 35 ISO 1219-1 компоненті бар, элементтерді сүйреп орналастыратын редактор, ағындарды модельдеу және автоспецификация
Подробнее: Какая трубка не дубеет на улице зимой при −30 °C.
Толығырақ: Қыста сыртта −30 °C кезінде қандай түтік қатпайды.
Как подобрать аналог пневмотрубки в списке арматуры?
Арматура тізімінен пневмотүтіктің аналогын қалай таңдауға болады?
На действующем оборудовании пневмотрубка часто стоит в составе FRL-обвязки и магистральных линий по европейской спецификации (PUN, PAN, PE-X или аналоги). WAALPC поставляет трубки PU (PU0640, PU0850, PU1280 и др., полиуретан), PA11 (полиамид для высоких температур и наружной установки), PE (полиэтилен для химически агрессивных сред) — совместимы по геометрии Ø ext × Ø int с европейскими аналогами.
При замене трубки по списку — сверяйте не только диаметр, но и материал, цвет (для маркировки магистралей), радиус изгиба, диапазон температур. Если в списке смешанная номенклатура — пришлите перечень, инженер подберёт WAALPC за 1 рабочий день.
→ Подбор трубки-аналога · Каталог пневмотрубок WAALPC
→ Аналог түтікті таңдау · WAALPC пневмотүтіктер каталогы
Ещё в каталоге: Трубка пневматическая армированная (JPU), Огнестойкий пневмошланг FR.
Каталогта тағы бар: Арматураланған пневматикалық түтік (JPU), Отқа төзімді пневмошланг FR.
Ещё по теме: артикулы, аналоги и статьи (12)
Пришлите список позиций — вернём варианты с ценами
Позициялар тізімін жіберіңіз — бағасымен нұсқаларды қайтарамыз
Вставьте список артикулов из таблицы и количество — подберём наши позиции WAALPC и вышлем счёт. Можно позвонить: +7 707 540-71-38.
Кестедегі артикулдер тізімін және санын қойыңыз — WAALPC біздің позицияларымызды таңдап, шот жібереміз. Қоңырау шалуға да болады: +7 707 540-71-38.
Главный инженер CORNETA.KZ ответит за 1 рабочий день: Фитинг PU — прямой цанговый трубка-трубка: 13 исполнений, цена от 200 ₸. Подберём исполнение, проверим расчёт и пришлём спецификацию на WAALPC.
WhatsApp на всех номерах. Или оставьте адрес электронной почты — ответим письмом за 1 рабочий день:
WhatsApp барлық нөмірлерде. Немесе электрондық пошта мекенжайын қалдырыңыз — 1 жұмыс күні ішінде хатпен жауап береміз:
