Демпфирование пневмоцилиндров: P, P-A, PPV или PPV-A — какой тип выбрать

Без демпфирования поршень в конце хода бьёт по крышке всей кинетической энергией. Итог — ускоренный износ крышек и уплотнений, вибрация, шум, отскок поршня и падение ресурса цилиндра. Правильный тип торможения снимает удар и удерживает повторяемость такта. Главное — не путать два независимых параметра: тип демпфирования (механизм торможения — P, PPV, PPS) и магнитный поршень (суффикс -A для датчиков). Разберём оба и расскажем, как не ошибиться при выборе.

Что такое демпфирование пневмоцилиндра

Демпфирование — это плавное торможение поршня в крайних положениях хода. Энергия удара поглощается одним из двух физических механизмов: либо упругой деформацией резины (полиуретанового кольца в крышке), либо сжатием замкнутой воздушной подушки. Сам стандарт ISO 15552 (заменил ISO 6431 и VDMA 24562; по памяти, не сверено с текстом) нормирует присоединительные размеры цилиндров, но не коды демпфирования. Буквенные коды в каталогах — P (упругое), PPV (регулируемое пневматическое), PPS / PPSA (самонастраивающееся пневматическое) — это обозначения каталога Festo; в реестре WAALPC у серий DSBC, DSBG и DSNU есть только P и PPV (каждое также с суффиксом -A), PPS/PPSA нет.

Принципиально важно: тип демпфирования и магнитный поршень — это два независимых параметра, которые выбираются отдельно. Тип демпфирования (P / PPV / PPS) отвечает за механизм торможения. Магнитный поршень — это суффикс -A в артикуле, который добавляется поверх кода демпфирования для работы бесконтактных датчиков положения. Поэтому в каталогах встречаются комбинации вида DSBC-50-200-PPV-A (регулируемое демпфирование + магнит) или DSBC-50-200-PPSA-N3 (самонастраивающееся + магнит). В каталоге WAALPC исполнения записаны четырьмя кодами — P, P-A, PPV, PPV-A. Это не четыре типа торможения, а комбинации двух параметров: магнит не образует отдельного типа демпфирования, он накладывается на любой тип.

Выбор зависит от двух параметров — скорости движения поршня в конце хода и массы перемещаемой нагрузки. Промахнуться с типом — значит обречь цилиндр на быстрый отказ или, наоборот, переплатить за функции, которые не нужны. Это особенно важно при подборе аналога импортной пневматики: тип демпфирования должен совпасть, иначе совпадение присоединительных размеров по ISO 15552 не гарантирует ожидаемого ресурса. Пороги скорости и массы ниже в статье — инженерные ориентиры автора, а не паспортные данные WAALPC: допустимую энергию торможения берите из паспорта серии.

P — упругое (эластичное) демпфирование

В крышках цилиндра запрессованы полиуретановые кольца. Поршень при подходе к крайнему положению упирается в эластомер, тот деформируется и гасит энергию удара. Регулировки нет — толщина и жёсткость кольца заложены заводом. Это самый простой и дешёвый механизм торможения.

Важно: упругое демпфирование P применяется в основном на мини-цилиндрах малых диаметров и коротких ходах — характерно для круглых мини-цилиндров ISO 6432 (серия DSNU) и компактных моделей. У Festo штатное демпфирование профильных DSBC — пневматическое (PPSA/PPV). У WAALPC в реестре профильные DSBC Ø32–125 есть и с P, и с PPV — P у них базовое исполнение, чуть дешевле PPV; что именно означает P в DSBC, в карточке серии не расшифровано (по логике каталогов — упругое), поэтому при скорости выше ориентира берите PPV и уточняйте у инженера.

• Рабочая скорость (ориентир): до 0,5 м/с
• Диаметры: у WAALPC P есть у DSNU Ø10–32, DSBC Ø32–125, DSBG Ø32–320 (реестр)
• Применение: простые схемы, лёгкие нагрузки до 5 кг (ориентир), короткие ходы

PPV — регулируемое пневматическое демпфирование

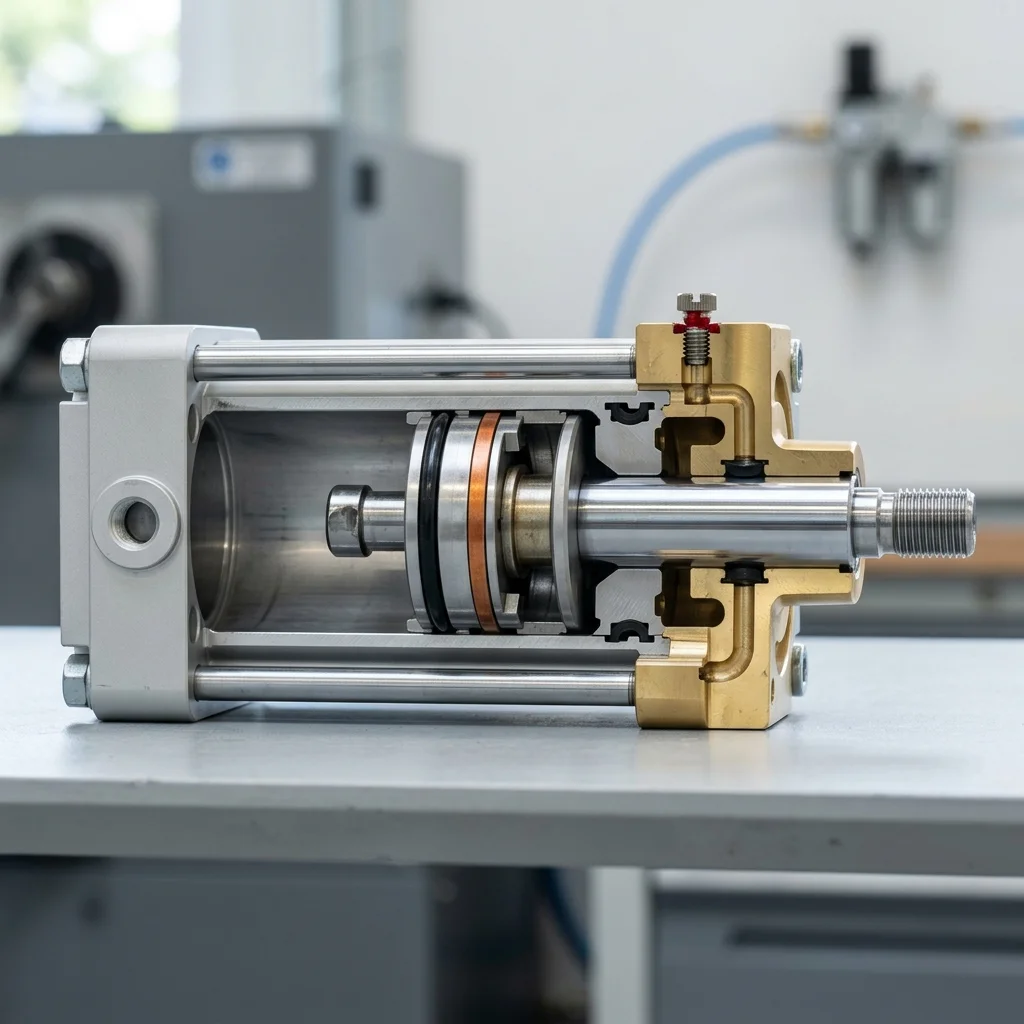

Принципиально другой механизм. В конце хода демпфирующий выступ на поршне входит в уплотнение крышки и запирает остаточный объём воздуха — образуется тормозная воздушная подушка. Воздух из неё выходит только через настраиваемый винт-дроссель на крышке. Чем сильнее закручен винт, тем сильнее торможение, но при чрезмерном закручивании поршень отскакивает от подушки или не доходит до конца хода. Эффективность пневматического демпфирования кратно выше упругого — именно поэтому PPV применяется на больших скоростях и массах.

PPV — регулируемое демпфирование профильных цилиндров DSBC (в каталоге WAALPC есть наряду с P). Винт настраивается вручную под фактическую массу и скорость, что подходит для стабильной, неизменной нагрузки. Винт не выкручивают полностью и не регулируют на работающей машине при незащищённых руках в зоне хода.

• Рабочая скорость (ориентир): 0,5–1,0 м/с и выше (зависит от массы)
• Диаметры: у WAALPC PPV есть у DSBC Ø32–125, DSBG Ø32–320, DSNU Ø10–32 (реестр)
• Регулировка: ручная, винтом-дросселем на каждой крышке
• Применение: большие массы, стабильная нагрузка, линии упаковки и сборки

PPS / PPSA — самонастраивающееся пневматическое демпфирование

Тот же физический принцип воздушной подушки, что и у PPV, но регулировочного винта нет — и не нужно. По описанию Festo, торможение подстраивается автоматически под массу, скорость и давление без ручного вмешательства (конструктивные детали — по каталогу Festo, здесь не сверены). Принцип «установил и забыл».

PPS — это современное самонастраивающееся демпфирование, применяемое Festo на профильных цилиндрах DSBC; PPSA — тот же PPS с добавленным суффиксом -A (магнитный поршень), а не отдельный «усиленный» механизм — см. правило независимости двух параметров выше. Самонастройка убирает этап ручной отстройки винтов при пусконаладке. У WAALPC DSBC на сегодня в реестре есть только P и PPV (и их варианты с -A) — PPS/PPSA в серии нет; если нужен именно самонастраивающийся тип, уточняйте у инженера.

• Рабочая скорость (ориентир): 0,5–1,0 м/с и выше
• Диаметры: у Festo DSBC — Ø32–100 мм
• Регулировка: не требуется — автоматическая адаптация
• Применение: современная автоматика, меняющиеся нагрузки, минимум пусконаладки

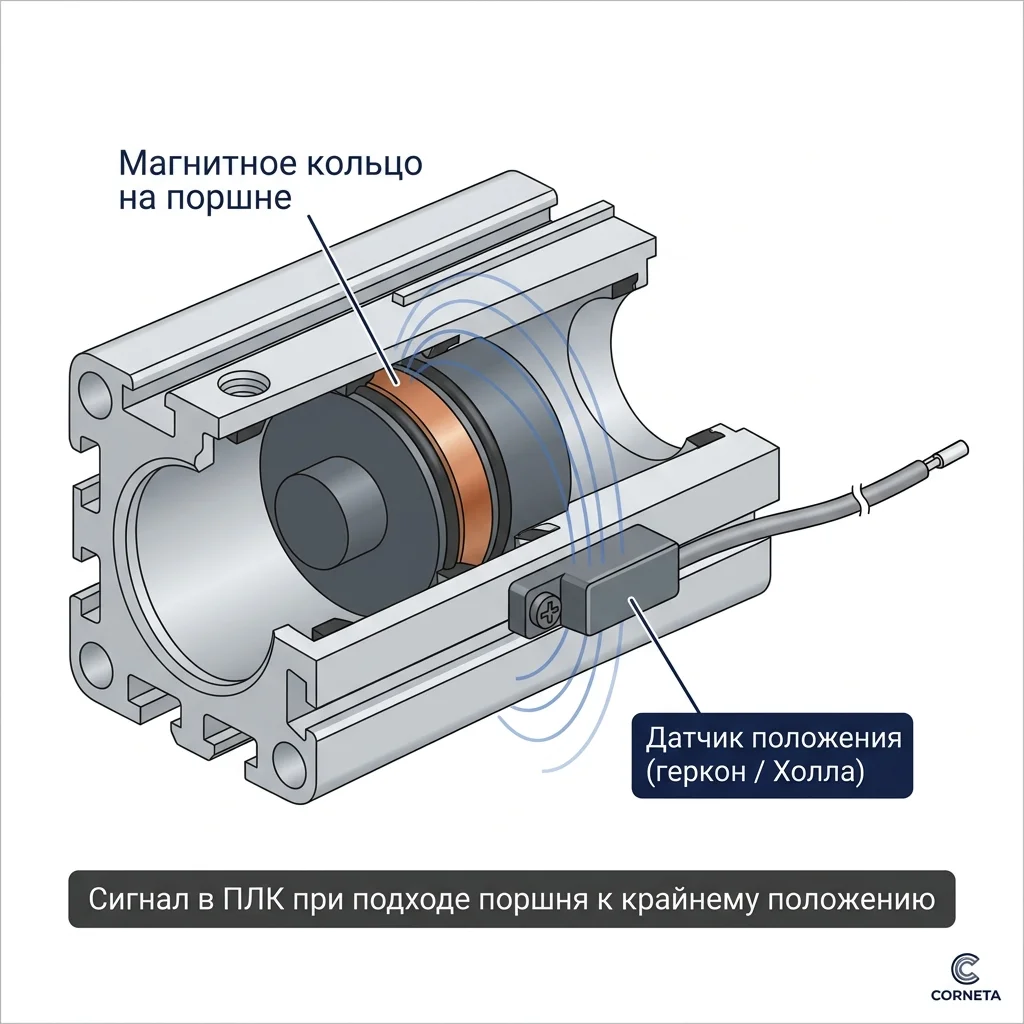

Магнитный поршень: зачем нужен суффикс -A (отдельный параметр)

Магнитный поршень — это второй, полностью независимый параметр, не связанный с типом демпфирования. Он обозначается суффиксом -A в артикуле и добавляется к любому коду демпфирования: PPV-A, PPSA, P-A. В поршень запрессовано магнитное кольцо, которое создаёт постоянное магнитное поле, свободно проходящее через немагнитную стенку алюминиевого профиля. Снаружи в Т-паз корпуса крепится бесконтактный датчик — геркон с механическим контактом или твердотельный датчик Холла. При подходе поршня к датчику поле замыкает контакт, и сигнал идёт в ПЛК, реле или микроконтроллер.

Габаритные и присоединительные размеры цилиндров с магнитным и обычным поршнем по ISO 15552 совпадают — заменить один на другой можно без переделки рамы. По реестру WAALPC (DSBC, одинаковые диаметр и ход) исполнение с -A дороже на 1–9 %, чаще на 3–6 %.

Суффикс -A не нужен в трёх случаях:

1. Положение контролируется концевиком на рабочем органе (например, индуктивный датчик на инструменте, а не на цилиндре)
2. Используется внешний датчик расстояния — лазерный, ультразвуковой
3. Управление по таймеру, без обратной связи о фактическом положении

В этих сценариях переплата за магнитное кольцо не окупается. На малых проектах с 1–2 цилиндрами это копейки, но на партии в 50–100 единиц экономия становится заметной.

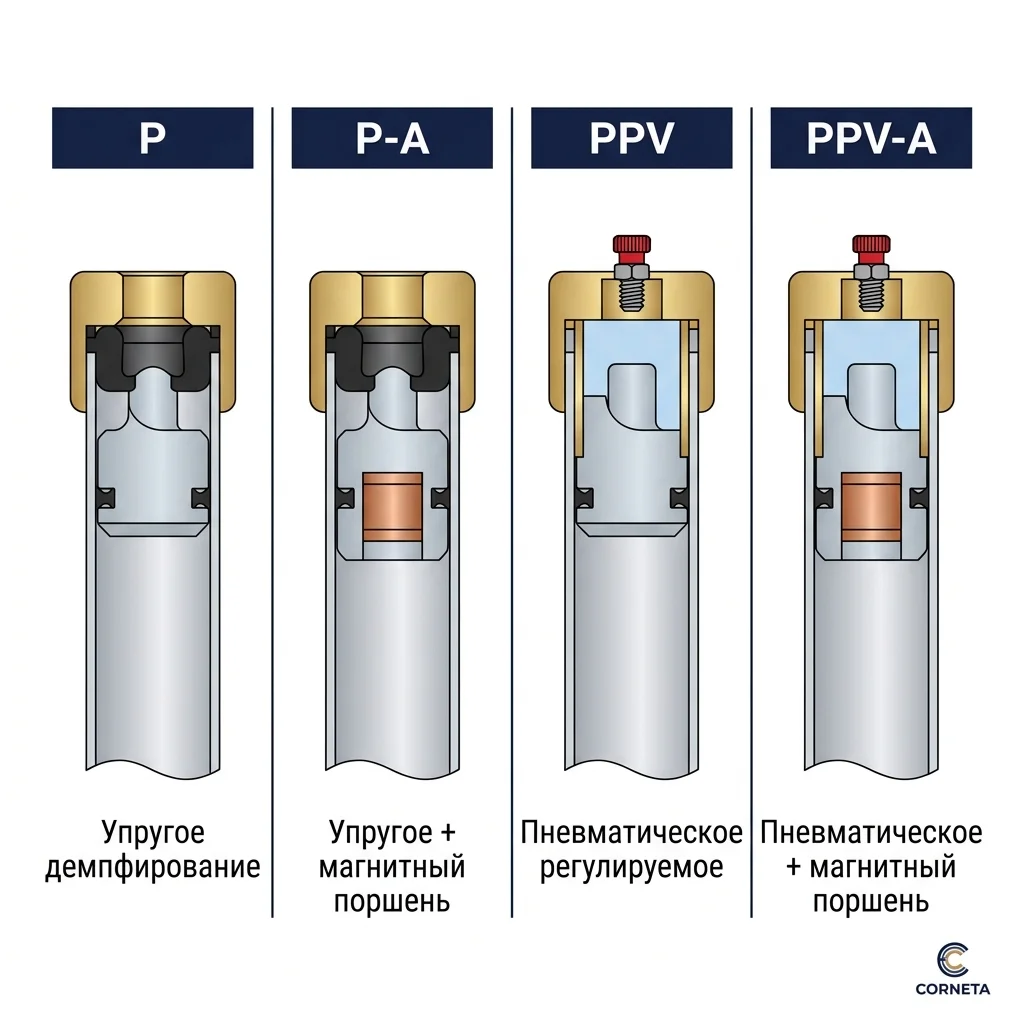

Два независимых выбора: матрица комбинаций

Раз тип демпфирования и магнитный поршень выбираются отдельно, любая буква демпфирования может идти как с магнитом, так и без. Это даёт простую матрицу — по строкам тип торможения, по столбцам наличие магнита:

Тип демпфирования	Без магнита	С магнитом (+ -A)
P — упругое (полиуретан)	P	P-A
PPV — регулируемое пневматическое	PPV	PPV-A
PPS / PPSA — самонастраивающееся пневматическое (у Festo; у WAALPC нет)	PPS	PPSA (у Festo PPS + A)

Читать артикул нужно так: сначала смотрим код демпфирования (P / PPV / PPS / PPSA), затем отдельно проверяем суффикс -A — это магнит. Например, в DSBC-50-200-PPSA-N3 (код Festo) «PPSA» означает самонастраивающееся пневматическое демпфирование с магнитным поршнем; расшифровка «N3» в статье не подтверждена (в артикулах WAALPC этого суффикса нет). Никакого упругого торможения здесь нет — это распространённая ошибка чтения.

Сравнительная таблица: какой тип когда выбрать

Тип демпфирования	Торможение	Регулировка	Скорость	Где применять
P	Упругое (полиуретан)	Нет	до 0,5 м/с	Мини-цилиндры, короткие ходы, простые схемы
PPV	Пневматическое, воздушная подушка	Ручная, винт-дроссель	0,5–1,0+ м/с	Профильные DSBC, стабильная нагрузка
PPS / PPSA	Пневматическое, воздушная подушка	Автоматическая (самонастройка)	0,5–1,0+ м/с	Современная автоматика, меняющиеся нагрузки, без пусконаладки

Магнитный поршень (-A) добавляется к любому из трёх типов независимо — когда крайние положения нужно завести в ПЛК через бесконтактные датчики.

Карта выбора по скорости и массе

Кинетическая энергия растёт квадратично по скорости и линейно по массе: E = m·v²/2. Это означает, что небольшое увеличение скорости резко увеличивает нагрузку на демпфер. Как ориентир поле «скорость × масса» делится на три зоны (границы — допущение автора, не паспортные):

• Зелёная зона — скорость до 0,5 м/с, масса до 5 кг. Подходит упругое демпфирование P. Регулировки не требуется. Типично для мини-цилиндров.
• Жёлтая зона — скорость 0,5–1,0 м/с, масса 5–25 кг. Только пневматическое демпфирование — PPV (ручная настройка винтом под фактическую массу) или PPS/PPSA (самонастройка без вмешательства). У PPV после монтажа нужно покрутить винты обеих крышек и добиться плавного захода без отскока; у PPS/PPSA этот шаг не нужен.
• Красная зона — скорость выше 1,0 м/с или масса больше 25 кг. Встроенного демпфирования уже мало — нужен внешний амортизатор (гидравлический буфер) перед цилиндром. Это типично для транспортных модулей и тяжёлых зажимов.

Перед заказом цилиндра сверьтесь с таблицей допустимой энергии торможения в каталоге производителя. В карточке серии WAALPC DSBC на сайте допустимая энергия не приведена — запросите её у инженера. При замене импортного цилиндра по списку, если вы сомневаетесь, какой именно тип демпфирования стоял в оригинале — артикул содержит код демпфирования (PPV, PPS, PPSA) и отдельно суффикс -A для магнита.

Подбор демпфирования при подборе аналога импортных цилиндров

Стандарт ISO 15552 обеспечивает совместимость по присоединительным размерам — фланцам MF1/MF2, лапам MS1/MS2, цапфам, резьбе штока. Это значит, что европейский цилиндр и совместимый аналог WAALPC DSBC одинакового диаметра и хода становятся друг на друга без переделки рамы. Но тип демпфирования должен совпасть.

Распространённая ситуация: на действующем оборудовании стоит цилиндр с пневматическим демпфированием (PPV-A или PPSA), инженер берёт замену в исполнении P-A — внешне коробка похожа, цена ниже. После запуска линии упругое демпфирование может не справиться на скорости 0,7 м/с — сроки износа зависят от массы, скорости и давления. Восстановление обходится дороже изначальной экономии.

Чтобы не ошибиться при подборе аналога по списку из 10–100 позиций — присылайте артикулы оригинала. Инженер вернёт таблицу с пометкой: какие позиции имеют точное соответствие по ISO 15552 включая тип демпфирования (drop-in), какие относятся к аналогу с оговорками, по каким нужно уточнение у заказчика. Это и есть инженерный консалтинг по подбору аналога импортной пневматики, а не просто продажа аналога.

Маркировка демпфирования и магнита в артикуле: как код переносится в совместимый аналог

В каталогах европейских серий код демпфирования и суффикс магнита стоят в позиции опций; в артикул WAALPC они переносятся с поправкой на запись (у Festo DSBC — слитно, PPVA; у WAALPC — PPV-A). Это удобно при подборе: достаточно сверить сегмент кода — диаметр, ход, код демпфирования (P / PPV / PPS / PPSA) и наличие магнита (-A), остальное считывается по стандарту ISO 15552 (профильные DSBC и крупногабаритные DSBG) и ISO 6432 (мини DSNU).

Ниже — четыре типовых случая подбора, где исходный артикул Festo читается как код заказа совместимого аналога WAALPC (запись артикулов Festo — по памяти, сверяйте с каталогом). Обратите внимание: код демпфирования и магнит читаются отдельно.

Festo (оригинал)	Стандарт	Тип демпфирования	Магнит	WAALPC (совместимый аналог)	Срок
DSBC-32-100-PPVA-N3	ISO 15552	PPV — регулируемое пневматическое	Да (-A)	DSBC-32-100-PPV-A	Срок — в карточке
DSBC-50-200-PPSA-N3	ISO 15552	PPSA — самонастраивающееся пневматическое	Да (-A)	DSBC-50-200-PPV-A (аналог по функции, PPSA у WAALPC в реестре нет)	Срок — в карточке
DSNU-20-50-P-A	ISO 6432	P — упругое (мини)	Да (-A)	DSNU-20-50-P-A	Срок — в карточке
DSBG-80-160-PPVA-N3	ISO 15552	PPV — регулируемое пневматическое	Да (-A)	DSBG-80-160-PPV-A	Срок — в карточке

Логика чтения суффикса одинакова в обоих каталогах: сначала код демпфирования (P — упругое полиуретановое кольцо, PPV — регулируемая воздушная подушка с винтом-дросселем, PPS/PPSA — самонастраивающаяся воздушная подушка без винта), затем отдельно суффикс A — наличие магнитного кольца на поршне под бесконтактные датчики в Т-пазу профиля. Габаритные и присоединительные размеры по ISO совпадают, поэтому замена становится на ту же раму без переделки крепления.

Частая ошибка — сократить артикул «до диаметра и хода» при оформлении заявки. Без кода демпфирования и магнита позиция уйдёт в базовом исполнении, которое на скорости 0,7 м/с может не справиться с торможением. Вторая частая ошибка — прочитать «PPSA» как «упругое + магнит»: на самом деле это самонастраивающееся пневматическое демпфирование с магнитом, упругого торможения здесь нет. При подборе аналога сверяйтесь побайтно с оригиналом — или присылайте список целиком на инженерный разбор (срок ответа — по запросу).

Расчёт энергии торможения — что заложить в калькуляторе

Допустимая энергия торможения для каждого типоразмера приведена в паспорте производителя (ISO 15552 её не нормирует). Кинетическая энергия считается просто:

E_тормоз = m × v² / 2

где m — суммарная масса всех движущихся частей (поршень + шток + полезная нагрузка + любые навесные элементы), v — скорость поршня в момент подхода к крайнему положению. Но это лишь часть нагрузки: пока поршень тормозится на длине демпфирования l, на него продолжает действовать сила привода, а при движении груза вниз — и вес. Полная энергия: E_полн ≈ m·v²/2 + (F ± m·g)·l, где F = p·A·η (η ≈ 0,9 — потери), знак «+» для груза, идущего вниз. Расчёт по одной кинетической энергии оптимистичен.

Пример: DSBC-50-200 толкает массу 20 кг горизонтально со скоростью 0,8 м/с при 0,6 МПа. Кинетическая энергия E = 20 × 0,8² / 2 = 6,4 Дж. Сила привода F = 0,6 МПа × 1963 мм² × 0,9 ≈ 1,06 кН; при длине демпфирования l = 20 мм (допущение — уточните в паспорте) её работа ≈ 21 Дж, то есть E_полн ≈ 27 Дж — в несколько раз больше одной кинетической. Допустимую энергию для DSBC-50 в карточке WAALPC найти не удалось, поэтому вывод «хватит / не хватит» делайте по паспорту и диаграмме «масса — скорость». При скорости 1,2 м/с кинетическая часть вырастет до 14,4 Дж (в 2,25 раза) — если паспортного допуска не хватает, нужен внешний амортизатор или цилиндр большего диаметра.

Частые ошибки при выборе типа демпфирования

• Упругое P на скоростях выше ориентира 0,5 м/с и массе свыше 5 кг. Резина может не успеть поглотить энергию, крышки изнашиваются ускоренно. Решение: пневматическое демпфирование PPV или PPS/PPSA с настройкой под фактическую нагрузку.
• Чтение «PPSA» как «упругое + магнит». PPSA — это самонастраивающееся пневматическое демпфирование с магнитным поршнем, упругого торможения в нём нет. Не путайте код демпфирования с суффиксом магнита.
• Магнит -A там, где внешние датчики не нужны. Доплата за магнитное кольцо (по реестру 1–9 %) не окупается. Решение: брать исполнение без -A, если положение контролируется другими способами.
• Запуск PPV без настройки винтов. Заводская установка винтов не учитывает реальную массу — либо ощутимый удар, либо поршень не доходит до крайнего положения. Решение: после монтажа покрутить винт каждого торца и добиться уверенного захода без отскока; винт не выкручивать полностью. У PPS/PPSA этот шаг, по описанию Festo, не нужен.
• Упругое P на вертикальных нагрузках. При движении груза вниз к энергии добавляется работа силы тяжести на пути демпфирования (m·g·l). Решение: для вертикали рассчитывайте полную энергию, берите пневматическое демпфирование (PPV/PPS/PPSA) или внешний амортизатор; упругое на вертикали брать не рекомендуется.
• Расчёт только по скорости, без массы. Энергия растёт квадратично по скорости, но и линейно по массе. Сверяйтесь с допустимой энергией торможения в каталоге для конкретного типоразмера.
• Игнорирование суффиксов в артикуле при замене. Артикул вида DSBC-50-200 без кода демпфирования и без -A — это базовое исполнение. Полный артикул содержит и тип демпфирования (PPV, PPS, PPSA), и магнит (-A) в позиции опций. При подборе аналога — сверяйтесь побайтно.

Связанные материалы

• Пневмоцилиндр ISO 15552 (DSBC): посадочные размеры и подбор аналога
• Как выбрать пневмоцилиндр: типы, параметры и применение
• Расчёт продольной устойчивости штока пневмоцилиндра (формула Эйлера)
• Расшифровка артикулов: DSBC, DSNU, 4V210 — что означают суффиксы
• Калькулятор усилия пневмоцилиндра онлайн
• Каталог пневмоцилиндров WAALPC — серия DSBC и DSNU

Часто задаваемые вопросы

Чем PPV отличается от PPS в эксплуатации

Оба типа — пневматическое демпфирование воздушной подушкой, механизм торможения одинаковый. Разница в настройке: PPV регулируется вручную винтом-дросселем под фактическую массу и скорость, PPS/PPSA настраивается автоматически профилем демпфирующего выступа на поршне и не требует вмешательства. PPV удобнее для стабильной нагрузки, PPS/PPSA — для меняющихся условий и быстрой пусконаладки.

Чем пневматическое демпфирование лучше упругого (P)

Упругое P гасит удар деформацией полиуретанового кольца — это подходит для малых скоростей (ориентир — до 0,5 м/с) и лёгких нагрузок, в основном на мини-цилиндрах. Пневматическое (PPV, PPS, PPSA) гасит ту же скорость и выше воздушной подушкой, эффективность кратно выше, поэтому именно оно штатное у профильных цилиндров Festo DSBC. Магнитный поршень (-A) при этом одинаков для любого типа и на механизм торможения не влияет.

Что означает суффикс PPSA в артикуле — это упругое демпфирование?

Нет. PPSA — это самонастраивающееся пневматическое демпфирование (воздушная подушка без регулировочного винта), а буква A в конце означает магнитный поршень под датчики. Никакого упругого (резинового) торможения в PPSA нет. Это два независимых параметра в одном коде: тип демпфирования PPS + магнит A.

Можно ли заменить пневматическое демпфирование на упругое P-A для экономии

Не рекомендуется, если рабочая скорость выше ориентира 0,5 м/с или масса свыше 5 кг: упругое может не успеть поглотить энергию, и крышки изнашиваются ускоренно. Совпадение размеров по ISO 15552 здесь не помогает: размеры одинаковые, но механика торможения принципиально разная.

Как настроить винт регулировки PPV после монтажа

После пуска линии вращайте винт демпфирования на каждой крышке цилиндра. По часовой — усилить торможение, против — ослабить (направление уточните по паспорту серии). Цель — поршень доходит до крайнего положения без отскока и без громкого удара. Обе крышки настраиваются независимо; винт не выкручивайте полностью, руки держите вне зоны хода. У самонастраивающегося PPS/PPSA винта нет — настройка не требуется.

Подходит ли упругое демпфирование для вертикальных цилиндров

Не рекомендуется. При движении груза вниз к энергии торможения добавляется работа силы тяжести на пути демпфирования (m·g·l), и полная нагрузка на упругое кольцо выше расчётной по одной скорости. Для вертикали берите пневматическое демпфирование (PPV/PPS/PPSA) или внешний гидравлический амортизатор и считайте полную энергию.

Совместимы ли цилиндры WAALPC DSBC с европейскими сериями по ISO 15552

По присоединительным и монтажным размерам ISO 15552 — фланцам MF1/MF2, лапам MS1/MS2, цапфам, резьбе штока — да. Установка идёт без переделки рамы при условии совпадения диаметра, хода и типа демпфирования (совместимость подтверждается по каждой позиции). При замене цилиндра с пневматическим демпфированием берите пневматическое (PPV/PPS/PPSA), не упругое P-A.

Что делать, если по списку позиций непонятен тип демпфирования

Это типовая ситуация при подборе аналога 30–100 позиций. Часть оригиналов в списке клиента — без полного артикула, по шильдику или фото. В этом случае инженерный консалтинг возвращает таблицу с пометкой по каждой строке: где точное соответствие по ISO 15552 и типу демпфирования (drop-in аналог), где нужен аналог с оговорками, по каким позициям нужно уточнение фактических параметров у заказчика. Срок подбора — по запросу.

Итог: правило выбора в одной строке

До 0,5 м/с и лёгких нагрузок — упругое P (в основном мини-цилиндры). От 0,5 м/с и массы свыше 5 кг — только пневматическое: PPV (ручная настройка) или PPS/PPSA (самонастройка). Магнит -A — отдельный выбор, когда крайние положения нужны в ПЛК. Внешний амортизатор — при скорости выше 1,0 м/с или массе свыше 25 кг (ориентиры), а окончательно — по полной энергии и паспорту.
