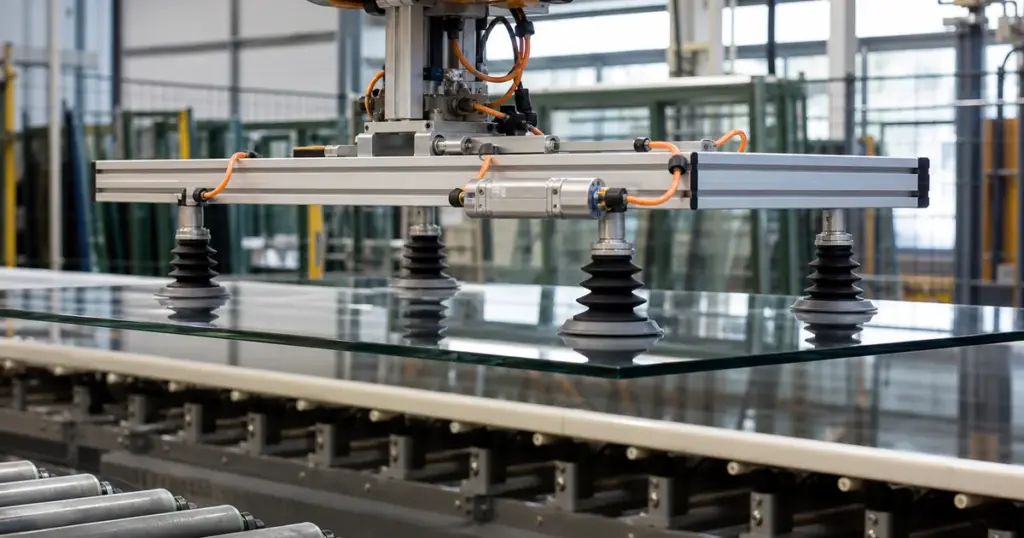

Вакуумная присоска: подбор и расчёт усилия удержания

Вакуумная присоска держит деталь разностью давлений: снаружи атмосфера давит на присоску сильнее, чем разрежённый воздух под ней. Усилие удержания считают не «на глаз», а по формуле — допустимая нагрузка равна глубине вакуума, умноженной на эффективную площадь присоски и число присосок, делённой на коэффициент запаса: F = ΔP · A · n / S.

Подобрать и купить вакуумную технику в каталоге →

Что держит деталь — какая физика у вакуумного удержания?

Присоска не «присасывается» в бытовом смысле — она отделяет часть воздуха от атмосферы и откачивает его эжектором. Под присоской давление падает, а снаружи по-прежнему стоит атмосферное ≈ 101 кПа. Возникает перепад ΔP, и атмосфера прижимает деталь к присоске с силой, равной перепаду, умноженному на площадь. Чем глубже вакуум и чем больше площадь — тем сильнее удержание. Максимум теоретически возможного перепада — те самые 101 кПа полного вакуума, но на практике эжекторы дают −48…−90 кПа в зависимости от исполнения, и с этим запасом и считают.

Разрежение для присоски создаёт вакуумный эжектор — как он устроен и работает.

Формула записана относительно допустимой нагрузки: справа — что присоски способны удержать, слева должно оказаться меньше, то есть вес детали m·g. Отсюда обратная задача подбора: зная массу детали, находят требуемую суммарную площадь A·n ≥ m·g·S / ΔP и раскладывают её на несколько присосок разумного диаметра. Одна большая присоска почти никогда не решение: две-четыре средних держат лист стабильнее и не дают ему проворачиваться и складываться.

Как рассчитать усилие удержания на реальной детали?

Возьмём типовую задачу: манипулятор берёт вакуумом полированный лист нержавеющей стали 600 × 400 × 2 мм. Плотность стали 7850 кг/м³, объём 0,6 × 0,4 × 0,002 = 0,00048 м³, масса ≈ 3,8 кг. Рабочее разрежение примем −60 кПа = 60 000 Па — это достижимо для эжектора высокого вакуума (по формату SMC, исполнение S: до −84 кПа); у исполнения L потолок около −48 кПа, и там расчёт ведут на −40 кПа; для нашего ZH и ZU глубину сверяют по паспорту при подборе. Считаем по шагам.

Шаг 1. Сила от одной присоски. Возьмём чашку ∅30 мм. Площадь A = π·d²/4 = 3,1416 × 0,03² / 4 = 7,07 × 10⁻⁴ м² (7,07 см²). Сила прижима: ΔP·A = 60 000 × 7,07 × 10⁻⁴ = 42,4 Н на присоску.

Шаг 2. Горизонтальный подъём (перпендикулярный отрыв). Лист лежит плашмя, присоски сверху, манипулятор поднимает его вертикально. Нагрузка тянет присоску прямо на отрыв, и её держит весь перепад давления. Коэффициент запаса S = 2. Требуемая суммарная удерживающая сила: m·g·S = 3,8 × 9,81 × 2 = 74,6 Н. Число присосок: n ≥ 74,6 / 42,4 = 1,8 — теоретически хватило бы двух, но для устойчивости листа берём 4 присоски ∅30 по углам. Фактический запас тогда 4 × 42,4 / (3,8 × 9,81) = 169,6 / 37,3 = ×4,5.

Шаг 3. Вертикальная стенка (сдвиг трением) — тот же лист, но на ребре. Если тот же лист берут за вертикальную поверхность (деталь стоит вертикально), вес действует уже не на отрыв, а вдоль присоски — на сдвиг. Здесь деталь держит не весь перепад давления, а только сила трения между резиной присоски и поверхностью: Fсдвиг = μ · ΔP · A. Для резины по сухой гладкой стали μ ≈ 0,5. Запас в этом режиме поднимают до S = 4. Удерживающая сдвиговая сила одной присоски ∅30: μ·ΔP·A = 0,5 × 42,4 = 21,2 Н. Требуемое число: n ≥ m·g·S / (μ·ΔP·A) = 3,8 × 9,81 × 4 / 21,2 = 149,1 / 21,2 = 7,0 → берём 8 присосок.

Вывод из расчёта: ориентация детали меняет требование к присоскам сильнее, чем масса. При отрыве работает полный перепад давления, при сдвиге — только его доля через коэффициент трения. Поэтому вертикальные и наклонные захваты проектируют с двойным запасом, ставят присоски с высоким трением (нитрил, антискольз) и никогда не считают такой захват «впритык».

Что влияет на усилие удержания?

Отдельно про герметичность и материал детали. Формула считает силу для идеального прилегания. Пористый материал (дерево, картон, необработанный бетон, гофрокартон) пропускает воздух, эжектор не удерживает разрежение, и присоска «не берёт». Для таких поверхностей нужен вакуумный насос большого расхода или присоска с пенным уплотнителем — обычный эжектор рассчитан на гладкие непроницаемые детали: металл, стекло, окрашенные и полированные панели, плёнку, пластик. Для подсосов и пористых материалов в каталоге есть многоступенчатый эжектор PM402B-A-D (95 400 ₸) — всасывание 700 Нл/мин при разрежении до −90 кПа, рассчитан на негерметичный захват, где обычный ZH/ZU не успевает набрать вакуум.

Как подобрать диаметр присоски — какая таблица?

Ориентир по силе одной присоски при рабочем разрежении −60 кПа. Значения теоретические, по эффективной площади закладывайте −10…−15 %; максимальная масса дана с уже учтённым запасом (×2 горизонт, ×4 сдвиг) на одну присоску.

листайте таблицу вбок →

Как читать таблицу: колонка «горизонт. ×2» — сколько килограммов удержит одна присоска при подъёме плашмя с запасом ×2; «сдвиг ×4» — то же на вертикальной стенке (трение μ=0,5, запас ×4). Разница в 4 раза между колонками — это цена ориентации. Требуемую массу делят на значение из нужной колонки и получают число присосок; всегда округляют вверх и берут диаметр «с запасом, следующий больший», как и в расчёте усилия пневмоцилиндра. Перевести разрежение между кПа, бар и мм рт. ст., а силу между Н и кгс удобно в конвертере единиц.

Как создаётся вакуум — какие эжекторы ZH и ZU?

Сама присоска — пассивная деталь: разрежение под ней создаёт вакуумный эжектор (сопло Вентури). Сжатый воздух 4–6 бар проходит через сужающееся сопло, разгоняется и создаёт разрежение в боковом канале, к которому подключена присоска. Ни подвижных частей, ни электропитания — быстро, надёжно, дёшево. В каталоге CORNETA.KZ два формата эжекторов:

листайте таблицу вбок →

Правило: чем ближе эжектор к присоске, тем быстрее набирается вакуум и меньше расход. Компактный ZU ставят прямо у чашки — под быстрый такт; корпусной ZH монтируют на раму захвата, когда присосок несколько и нужен вход под фильтр и вакуумное реле. Базовые исполнения — эжектор ZH (от 4 620 ₸) и эжектор ZU (от 1 740 ₸) — закрывают типовую задачу без отдельного подбора по резьбе и диаметру сопла. Расход эжектора обязательно учитывают в балансе компрессора — прикинуть можно в калькуляторе расхода воздуха. Перед эжектором в вакуумную линию ставят вакуумный фильтр ZFC (от 1 200 ₸) — он ловит пыль и стружку до сопла, без него эжектор быстро засоряется на пыльном производстве.

Что честно про присоски — почему подбираем по проекту?

Здесь важна прозрачность, которую в CORNETA.KZ держим правилом. Вакуумный раздел каталога открыт — но ассортимент самих присосок (чашек) пока не заведён. У нас есть средства создания и обслуживания вакуума: эжекторы ZH и ZU, вакуумные фильтры ZFC. Конкретную присоску под вашу деталь — по форме, диаметру, материалу и высоте — мы подбираем по проекту, а не подбираем «первую попавшуюся чашку». Присоска берётся под расчёт, а не наугад.

Что это значит на практике: вы присылаете деталь и условия (материал поверхности, масса, ориентация, такт), инженер CORNETA.KZ считает усилие удержания по формуле выше, определяет число и диаметр присосок и подбирает эжектор ZH/ZU под этот расчёт. Присоски подбираются под проект отдельной позицией. Подробный разбор всей вакуумной группы — в статье о вакуумной технике в пневматике; когда деталь удобнее брать не вакуумом, а губками, смотрите расчёт пневматического захвата; готовые модели — в каталоге пневмозахватов.

Какие типичные ошибки бывают при расчёте присоски?

Считали по отрыву, а захват вертикальный. Взяли силу ΔP·A и обрадовались, а деталь висит на вертикальной стенке и держится трением μ·ΔP·A — реально вдвое-втрое меньше. Для сдвига считают через коэффициент трения и запас ×4.

Одна большая присоска вместо нескольких. Лист на одной присоске проворачивается и складывается, при перекосе теряет герметичность и падает. Минимум 2 присоски, для листов 4–8 по площади.

Взяли площадь «впритык». Посчитали по геометрической площади без запаса и без поправки на уплотнительную кромку. Эффективная площадь на 10–15 % меньше, а запас ×2…×4 обязателен — берут следующий больший диаметр.

Забыли про подсосы и такт. На реальной детали всегда есть микроподсосы, а сильфонной присоске нужно время набрать вакуум. Заложили −90 кПа паспорта эжектора как рабочие — а в цикле держится −60. Считают по консервативному рабочему разрежению.

Пористый материал под эжектор. Дерево, картон, бетон пропускают воздух — эжектор не удерживает вакуум. Под них нужен вакуумный насос большого расхода или присоска с пенным уплотнителем, а не расчёт по гладкой поверхности.

Как устроено сопло Вентури — принцип работы сопла Вентури.

Какие вопросы чаще всего задают про подбор вакуумной присоски?

Как рассчитать усилие удержания вакуумной присоски

По формуле F = ΔP·A·n / S, где ΔP — рабочее разрежение в Па (−60 кПа = 60 000 Па), A — эффективная площадь одной присоски в м², n — число присосок, S — коэффициент запаса (2 при горизонтальном подъёме, 4 при удержании на вертикальной стенке трением). F — допустимая нагрузка, она должна превышать вес детали m·g. Для присоски ∅30 мм (A = 7,07·10⁻⁴ м²) при −60 кПа одна чашка даёт ΔP·A = 42,4 Н; чтобы удержать лист 3,8 кг плашмя с запасом ×2, нужно 4 такие присоски.

Какой коэффициент запаса брать для вакуумного захвата

При горизонтальном подъёме, когда деталь тянет присоску прямо на отрыв и её держит весь перепад давления, берут S = 2. При удержании детали на вертикальной или наклонной поверхности, где вес действует на сдвиг и деталь держится только трением, берут S = 4. Для быстрых манипуляторов с рывками и большими ускорениями запас смещают ближе к верхней границе. Экономить на запасе нельзя: деталь срывается именно в момент резкого разгона или торможения.

Почему вертикальный захват опаснее горизонтального

При горизонтальном подъёме нагрузка отрывает присоску от детали, и ей противостоит вся сила ΔP·A. При захвате за вертикальную стенку вес действует вдоль поверхности — на сдвиг, и деталь удерживает уже не весь перепад давления, а только сила трения μ·ΔP·A между резиной присоски и поверхностью. Для резины по стали μ ≈ 0,5, то есть удерживающая способность падает вдвое, а масло или влага снижают её ещё сильнее. Поэтому на вертикальной стенке присосок нужно в 2–4 раза больше и берут запас ×4.

Как влияет глубина вакуума на силу удержания

Прямо пропорционально: сила равна перепаду давления, умноженному на площадь. Разрежение −60 кПа даёт вдвое больше силы, чем −30 кПа, при той же присоске. Потолок задаёт эжектор — по формату SMC у исполнения S это до −84 кПа, у L — до −48 кПа; для нашего ZH и ZU значение сверяют по паспорту при подборе. Но в расчёт закладывают не паспортный максимум, а рабочее разрежение с учётом микроподсосов на реальной детали — обычно −60 кПа, чтобы захват держал стабильно, а не на пределе.

Есть ли вакуумные присоски в каталоге CORNETA.KZ

Вакуумный раздел открыт, но ассортимент самих присосок (чашек) пока не заведён. В каталоге — средства создания вакуума: эжекторы ZH (от 4 620 ₸) и компактные ZU (от 1 740 ₸), а также вакуумные фильтры ZFC (от 1 200 ₸). Конкретную присоску под деталь — по форме, диаметру, материалу и высоте — мы подбираем по проекту отдельной позицией.

Сколько присосок ставить на лист

Минимум две — одна присоска проворачивает и роняет лист при перекосе. Для листовых материалов ставят 4–8 присосок, равномерно распределённых по площади, чтобы лист не прогибался и не складывался. Число получают из расчёта: требуемую массу делят на удерживающую способность одной присоски нужного диаметра (по таблице подбора) с учётом ориентации и запаса, затем округляют вверх и добавляют пару точек на стабильность.
