Пневматический захват: типы, расчёт усилия схвата, аналог SMC MHZ2

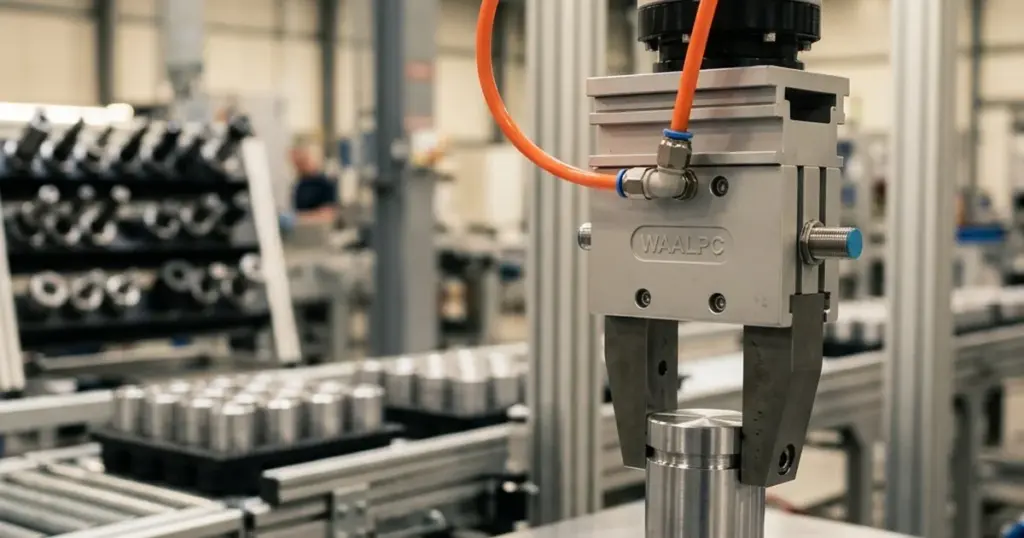

Пневматический захват (пневмозахват, гриппер) держит деталь силой трения между губками, поэтому усилие схвата считают не «на глаз», а по формуле: требуемое усилие на одну губку равно весу детали, умноженному на коэффициент запаса, делённому на число губок и на коэффициент трения — Fз ≥ m·g·k / (n·μ).

Вступление полностью

Запас k берут от 2 (медленное перемещение) до 4 (быстрый цикл с рывками). По типу захваты делят на параллельные двухпальцевые, трёхпальцевые центрирующие и угловые. В каталоге WAALPC захватный раздел — это 419 позиций (цены от 12 420 ₸), включая аналог с оговорками параллельного SMC MHZ2 — серию пневмозахватов MHZ. Ниже — формула, расчёт на реальной детали до числа и правила подбора аналога.

Содержание статьи (9 разделов)

1. Что означает формула усилия схвата?
2. Как рассчитать усилие схвата на реальной детали?
3. Какие типы пневматических захватов бывают?
4. Какие серии захватов WAALPC есть в каталоге?
5. Чем и как закрыть аналог SMC MHZ2?
6. Что удержит деталь при пропаже воздуха?
7. Какие типичные ошибки бывают при подборе захвата?
8. Какие вопросы чаще всего задают про пневмозахват?
9. Какие материалы пригодятся ещё?

Что означает формула усилия схвата?

Механический захват удерживает деталь трением: губки сжимают её с усилием, а сила трения между губкой и поверхностью не даёт детали выскользнуть под собственным весом и силами инерции при разгоне и торможении манипулятора. Условие удержания — суммарная сила трения на всех губках должна с запасом превышать нагрузку от веса и ускорения. Отсюда и формула требуемого усилия на губку.

Похожий принцип расчёта усилия применим и к другому пневмоинструменту — см. пневматический заклёпочник: расчёт усилия и расхода.

Требуемое усилие захвата на одну губку

F_з ≥ (m · g · k) / (n · μ)

F_з

требуемое усилие захвата на одну губку, Н

m

масса удерживаемой детали, кг

g

ускорение свободного падения, 9,81 м/с²

k

коэффициент запаса — 2 (плавно) … 4 (быстрый цикл, рывки, вертикальный сброс)

n

число губок, реально прижатых к детали (2 у параллельного, 3 у центрирующего)

μ

коэффициент трения между губкой и поверхностью детали

Коэффициент запаса k закрывает то, чего в статике не видно: при быстром горизонтальном ходе и особенно при резком торможении на деталь действует сила инерции m·a, которая складывается с весом. Для медленного переноса хватает k = 2, для типового автоматического цикла берут k = 3, а для быстрых манипуляторов с ускорениями в несколько g и риском удара — k = 4. Экономить на запасе нельзя: если деталь вылетит из губок на скорости, это и брак, и повреждение оснастки, и риск для персонала.

Как рассчитать усилие схвата на реальной детали?

Возьмём типовую задачу автоматической линии: манипулятор двухпальцевым параллельным захватом переносит стальную заготовку массой 0,5 кг, губки плоские стальные без накладок, деталь берётся за две противоположные грани, перенос быстрый — с разгоном и торможением. Считаем по шагам.

Шаг 1. Вес детали. Сила тяжести: m·g = 0,5 × 9,81 = 4,9 Н.

Шаг 2. Коэффициент трения. Для гладких стальных губок в расчёт закладывают μ ≈ 0,1–0,2 — берём 0,1 как консервативное значение: реальное сухое трение сталь по стали выше, но масло и загрязнения его снижают (гладкие губки хуже держат, чем накладки). Число реально прижатых губок n = 2.

Шаг 3. Коэффициент запаса. Цикл быстрый, с рывками при торможении — берём k = 3.

Шаг 4. Подстановка в формулу. F_з ≥ (0,5 × 9,81 × 3) / (2 × 0,1) = 14,7 / 0,2 = 73,5 Н на каждую губку. Значит захват должен обеспечивать паспортное усилие не ниже ≈ 74 Н на губку при рабочем давлении — только тогда стальная деталь 0,5 кг удержится в быстром цикле с трёхкратным запасом.

Дальше это число сравнивают с паспортом серии. По карточке серии MHZ2 усилие на губку при 0,5 МПа и вылете 20 мм (наружный/внутренний захват): Ø16 — 34/45 Н, Ø20 — 42/66 Н, Ø25 — 65/104 Н, Ø32 — 158/193 Н. Для расчётных 74 Н на гладких стальных губках при наружном захвате подходит Ø32 (158 Н); Ø16–25 не проходят. С накладками требуется около 37 Н на губку, и хватает уже Ø20 (42 Н). Усилие других серий, например HFZ (HFZ-16 — 12 420 ₸), смотрите на их карточках. Точное паспортное усилие каждой модели указано на её карточке и в подборе — его мы не «прикидываем», а берём из спецификации серии. Перевести давление между бар, МПа и кгс/см², а усилие между Н и кгс удобно в конвертере единиц; физику самого пневмопривода (площадь поршня × давление) можно прикинуть в калькуляторе усилия пневмоцилиндра — усилие захвата рождается из того же произведения площади на давление, только через рычажный механизм губок.

Три поправки, которые меняют результат:

• Накладки резко поднимают трение. Резиновые или полиуретановые накладки дают μ ≈ 0,2–0,4 против 0,1 у голой стали. Поднять μ вдвое — то же, что вдвое снизить требуемое усилие: с накладками той же детали хватит захвата на ≈ 37 Н на губку. Поэтому удержание трением почти всегда усиливают накладками или рифлением.
• Форма губок под деталь (замыкание формой). Призматические (V-образные) губки под круглую деталь и профильные губки под контур детали добавляют механическое замыкание — деталь держится не только трением, и требуемое усилие падает. Для ответственных и тяжёлых деталей всегда проектируют губки по форме.
• Длина губок «съедает» усилие. Паспортное усилие захвата даётся для точки приложения у основания губки. Чем длиннее собственные губки (плечо), тем меньше фактическое усилие на кончике — оно падает обратно пропорционально вылету. Длинные губки требуют захвата с запасом по усилию.

Пара трения (губка — деталь)	Коэффициент трения μ	Комментарий
Сухая сталь — сухая сталь (гладкие губки)	≈ 0,1	Минимум; берут для запаса при расчёте
Сталь с насечкой — сталь	0,15–0,2	Рифление увеличивает сцепление
Резиновая/полиуретановая накладка — металл	0,2–0,4	Стандартный приём поднять удержание
Замыкание формой (V-губки, профиль)	—	Механический упор, трение вторично

Какие типы пневматических захватов бывают?

Захваты различают по числу и характеру движения губок. От типа зависит и то, какие детали он берёт, и как считается n в формуле усилия.

Основные типы пневмозахватов

Параллельный 2-палечный

Параллель 2-саусақты

Две губки сходятся параллельно навстречу друг другу. Держит призматические и плоскопараллельные детали. Самый массовый тип. Аналог SMC MHZ2. n = 2.

Екі жақ бір-біріне қарай параллель жақындайды. Призмалы және жазықпараллель бөлшектерді ұстайды. Ең көп таралған түрі. SMC MHZ2 аналогы. n = 2.

3-палечный центрирующий

3-саусақты центрлеуші

Три губки сходятся к центру одновременно — самоцентрирование круглых и симметричных деталей (валы, диски, банки). Аналог SMC MHS3. n = 3.

Угловой (радиальный)

Бұрыштық (радиалды)

Губки поворачиваются вокруг оси на угол (обычно до 30–180°), а не сходятся линейно. Отводят захват в сторону, экономят ход. Совместимый аналог WAALPC MHC2 (аналог SMC MHC).

Плоский / с широким ходом

Жалпақ / кең жүрісті

Низкопрофильные (MHF2) и длинноходовые широкие (MHL) параллельные захваты — под крупногабаритные или тонкие детали, где нужен большой раскрыв губок.

Два фактора выбирают тип. Первый — геометрия детали: плоская и призматическая — параллельный двухпальцевый; круглая и симметричная — трёхпальцевый центрирующий, он сам выставляет деталь по оси. Второй — компоновка: если захвату нужно отвестись, чтобы не мешать соседним операциям, берут угловой; если деталь крупная или тонкая — плоский или широкоходовой. Ход губок (раскрыв) подбирают так, чтобы захват уверенно надевался на деталь и снимался с неё с зазором.

Какие серии захватов WAALPC есть в каталоге?

Захватный раздел каталога — одна из крупнейших периферийных групп: 419 позиций, цены от 12 420 ₸. Этого хватает, чтобы закрыть почти любой типовой список ремонтной службы по грипперам. Основные серии и их назначение:

листайте таблицу вбок →

Магнитное кольцо на поршне (исполнение с суффиксом -A) — стандартная опция: под него в T-паз корпуса захвата ставят бесконтактные датчики крайних положений губок (открыто/закрыто). Как работает магнитный поршень и почему без него датчики не срабатывают — разобрано в статье о магнитном пневмоцилиндре. Сами датчики положения.

Чем и как закрыть аналог SMC MHZ2?

Параллельный двухпальцевый SMC MHZ2 — самый ходовой мелкий захват в импортных списках. В каталоге WAALPC его закрывает серия пневмозахватов MHZ (от 12 900 ₸): совпадение идёт по типу (параллельный 2-палечный), типоразмеру (Ø10, 16, 20, 25, 32, 40) и ходу губок. Например, ходовой SMC MHZ2-10 (Ø10) соответствует по функции модели MHZ того же диаметра, MHZ2-16 — типоразмеру Ø16, и так далее по ряду.

Но здесь важна честность, которую в CORNETA.KZ держим правилом. Захват — это не цилиндр по ISO с гарантированной посадкой: присоединительная плита и расположение крепёжных отверстий у захвата часто отличаются от импортного оригинала. Поэтому позиция классифицируется как аналог с оговорками: изделие подойдёт по типу, усилию и ходу губок, но под монтаж может потребоваться штатная плита захвата или переходная пластина, если он встраивается в готовую оснастку. Мы не обещаем «совместимость 1:1» там, где её нет по геометрии крепления — вместо этого сверяем монтаж по чертежу оригинала. Общий разбор по бренду — в матрице аналогов SMC на WAALPC.

Что нужно для подбора аналога захвата

• 1
  Тип захвата

  Параллельный 2-палечный, 3/4-палечный центрирующий, угловой, плоский или широкоходовой. Определяет серию и число губок в расчёте.

• 2
  Типоразмер и ход губок

  Диаметр/размер захвата (Ø10, 16, 20, 25, 32, 40) и раскрыв губок — деталь должна входить и выходить с зазором.

• 3
  Требуемое усилие схвата

  Считается по массе детали, коэффициентам трения и запаса (формула выше). Паспортное усилие серии должно перекрывать расчётное на рабочем давлении.

• 4
  Монтаж и присоединение

  Расположение крепёжных отверстий, присоединительная плита, резьба подвода воздуха, наличие направляющей. Именно здесь чаще всего нужен переходник.

• 5
  Датчики и опции

  Магнитный поршень (-A) под бесконтактные датчики открыто/закрыто, исполнение губок, среда и температура.

Что удержит деталь при пропаже воздуха?

Захват держит деталь только силой сжатого воздуха в камере. Оборвало шланг, встал компрессор, оператор ударил по аварийной кнопке — усилие на губках исчезает за доли секунды, и деталь падает. Для захвата, в отличие от пресса или гибочного узла, правильное поведение при отказе — продолжать держать, а не отпустить: деталь, отпущенная на полуметре над конвейером, и есть авария. Поэтому обвязку захвата строят из двух частей: распределитель, который не сбрасывает команду, и пневмозамки, которые запирают воздух в камерах.

Распределитель: бистабильный, а не с пружинным возвратом

У моностабильного распределителя (4A210 с пневмоуправлением, 4V210 с электромагнитом) есть возвратная пружина. Пропал управляющий сигнал или упало давление управления — пружина вернула золотник в исходное положение, воздух ушёл из зажимающей камеры, губки разжались. На захвате это грубая ошибка: любой сбой электрики или провал давления сам по себе выпускает деталь.

Бистабильный распределитель с двусторонним управлением — 4A220 (пневмоуправление) и 4V220 (электромагниты с двух сторон) — пружины не имеет: золотник остаётся в том положении, в которое его перекинул последний импульс. Сигнал снят, питание пропало — на выходе по-прежнему «зажато». Надбавка невелика: 4A220-08 — 5 280 ₸ против 4 440 ₸ у моностабильного 4A210-08, 4V220-08-DC24V — 11 000 ₸ против 7 200 ₸ у 4V210-08-DC24V. Разница двух схем разобрана подробно, со схемами подключения и импульсной логикой, в статье о моностабильных и бистабильных пневмораспределителях.

Пневмозамки ставят прямо на порты захвата

Сам распределитель воздух в камерах не держит — он лишь не переключается. Утечка через золотник, через шланг или через сорванный штуцер стравит камеру и без всякого переключения. Запирает воздух другой узел — управляемый обратный клапан, он же пневмозамок. Их берут два, по одному на каждую линию захвата, и подключают с перекрёстными линиями управления: пилот каждого клапана заведён на противоположную линию.

Логика простая. В свою камеру клапан пропускает воздух свободно. Обратный поток он запирает до тех пор, пока на его пилот не придёт давление с противоположной линии — то есть пока распределитель не подаст команду на разжим. Пропал воздух в системе — давления нет ни на одном пилоте — оба клапана закрыты — обе камеры заперты — деталь остаётся зажатой. Пневмозамок PCV06 — 6 720 ₸; на захват нужны два.

Решает место установки. Замок удерживает только то, что находится между ним и захватом. Если между замком и портом остался метр шланга, то при обрыве именно этого шланга замок окажется по ту сторону разрыва и не удержит ничего. Поэтому пневмозамки ввинчивают в порты захвата напрямую или через угольник — без промежуточной трубки.

Честная оговорка: это удержание, а не фиксация

Воздух сжимаем. Запертая камера — упругая подушка, а не жёсткий упор: под нагрузкой губки просядут на доли миллиметра, а при долгой стоянке медленная утечка через уплотнения постепенно ослабит зажим. Пневмозамок даёт время безопасно снять деталь и восстановить давление, а не право оставить её висеть. Под удерживаемой деталью нельзя находиться даже с исправными замками. Для тяжёлых деталей и подъёмных узлов удержание воздухом дополняют механикой — упором, защёлкой или улавливателем, который принимает груз при отказе.

Что должно случиться при отказе

Ответ зависит от узла, и его определяют до выбора распределителя, а не после монтажа:

Узел	Что должно произойти при пропаже воздуха	Обвязка
Захват детали	Держать — деталь не должна упасть	Бистабильный распределитель (4A220 / 4V220) + два пневмозамка на портах захвата
Пресс, гибочный, зажимной прижим	Отпустить и уйти вверх — освободить оператора	Моностабильный распределитель (4A210 / 4V210) с пружинным возвратом в безопасное положение
Подъём и удержание груза на высоте	Остаться на месте, не просесть	Бистабильный + пневмозамки + механический упор или улавливатель

Какие типичные ошибки бывают при подборе захвата?

Взяли усилие впритык. Захват подобрали по весу детали без коэффициента запаса — на быстром цикле деталь вылетает из губок при торможении. Запас k = 2…4 обязателен, для рывков — ближе к 4.

Забыли про длину губок. Поставили длинные пальцы, а усилие взяли по паспорту у основания — на кончике губки реальная сила оказалась вдвое меньше. Длинные губки требуют захвата с запасом.

Считали трение оптимистично. Приняли μ = 0,3 для гладких губок без накладок — без запаса на масло и загрязнение поверхности. В расчёт для голого металла закладывают μ ≈ 0,1–0,2, а накладки ставят осознанно.

Перепутали тип под геометрию детали. Круглую деталь взяли двухпальцевым параллельным вместо трёхпальцевого центрирующего — деталь не центрируется и проворачивается. Под круглое — центрирующий захват.

Ждали посадку «как у цилиндра». Захват — не ISO-цилиндр: крепёжные отверстия и плита часто отличаются от оригинала. Монтаж сверяют по чертежу заранее, а не после поставки.

Какие вопросы чаще всего задают про пневмозахват?

Как рассчитать усилие схвата пневмозахвата

По формуле F_з ≥ m·g·k / (n·μ), где m — масса детали (кг), g = 9,81 м/с², k — коэффициент запаса (2 для плавного переноса, 3 для типового цикла, 4 для быстрого с рывками), n — число прижатых губок (2 у параллельного, 3 у центрирующего), μ — коэффициент трения губка–деталь (≈ 0,1 для сухой стали, 0,2–0,4 с накладками). Для стальной детали 0,5 кг, двух гладких стальных губок и запаса 3 получается F_з ≥ (0,5·9,81·3)/(2·0,1) = 73,5 Н на губку — под это подбирают модель, у которой паспортное усилие захвата при рабочем давлении не ниже.

Что такое коэффициент запаса при захвате детали

Это множитель, которым увеличивают требуемое усилие сверх статического веса, чтобы учесть силы инерции при разгоне и торможении, вибрацию и неточность трения. Берут k = 2 для медленного плавного переноса, k = 3 для типового автоматического цикла и k = 4 для быстрых манипуляторов с ускорениями в несколько g и риском удара. Без запаса деталь вылетает из губок именно в момент резкого торможения.

Чем параллельный захват отличается от центрирующего

У параллельного (двухпальцевого) две губки сходятся навстречу параллельно — он держит плоские и призматические детали, в расчёте n = 2. У центрирующего (трёхпальцевого) три губки сходятся к общему центру одновременно, поэтому круглая или симметричная деталь сама встаёт по оси — n = 3. Для круглых валов, дисков и банок берут центрирующий, для плоских и призматических — параллельный.

Какой коэффициент трения брать в расчёте захвата

Для сухой гладкой стали по стали μ ≈ 0,1 — это консервативное значение, с которого начинают. Рифление губок поднимает μ до 0,15–0,2, резиновые или полиуретановые накладки — до 0,2–0,4. Поднять трение вдвое — то же, что вдвое снизить требуемое усилие захвата, поэтому удержание почти всегда усиливают накладками или профильными губками под форму детали. При замыкании формой (V-губки под круглое) трение становится вторичным.

Есть ли в каталоге WAALPC аналог SMC MHZ2

Да. Параллельный двухпальцевый SMC MHZ2 закрывается серией пневмозахватов MHZ WAALPC (от 12 900 ₸) по типу, типоразмеру (Ø10–40) и ходу губок. Весь захватный раздел — 419 позиций. Позиция классифицируется как аналог с оговорками: захват подходит по функции, усилию и ходу, но присоединительная плита и крепёжные отверстия часто отличаются от оригинала, поэтому монтаж сверяют по чертежу и при необходимости ставят переходную пластину.

Почему аналог захвата — «с оговорками», а не совместимый аналог

У пневмоцилиндров по ISO 15552 или ISO 21287 посадочные размеры стандартизированы, поэтому аналоги совместимы по присоединительным размерам; крепление всё же сверяют по чертежу. У захватов единого стандарта на присоединительную плиту и расположение крепёжных отверстий нет — каждый производитель делает свою геометрию монтажа. Поэтому по типу, усилию и ходу губок аналог WAALPC подойдёт, а по креплению может потребоваться штатная плита захвата или переходник. Мы честно относим такие позиции к аналогу с оговорками и сверяем монтаж по чертежу заранее.

В каталоге также есть: пневмозахват MHZL2, пневмозахват MHZJ2.
