Поиск аналога по артикулу — как пользоваться: ответ за 5 секунд

Когда инженеру нужен быстрый ответ «есть ли у нас совместимый аналог для этого артикула», поиск аналога работает за 5 секунд. Поиск идёт по базе сопоставлений импортных обозначений с нашим каталогом. Число обозначений в базе и число разных артикулов WAALPC — разные показатели; соответствие конкретному стандарту проверяют для выбранной серии и исполнения. Когда позиции в базе нет — заполните и отправьте форму ручного подбора; инженер ответит в течение 1 рабочего дня.

Что делает поиск аналога?

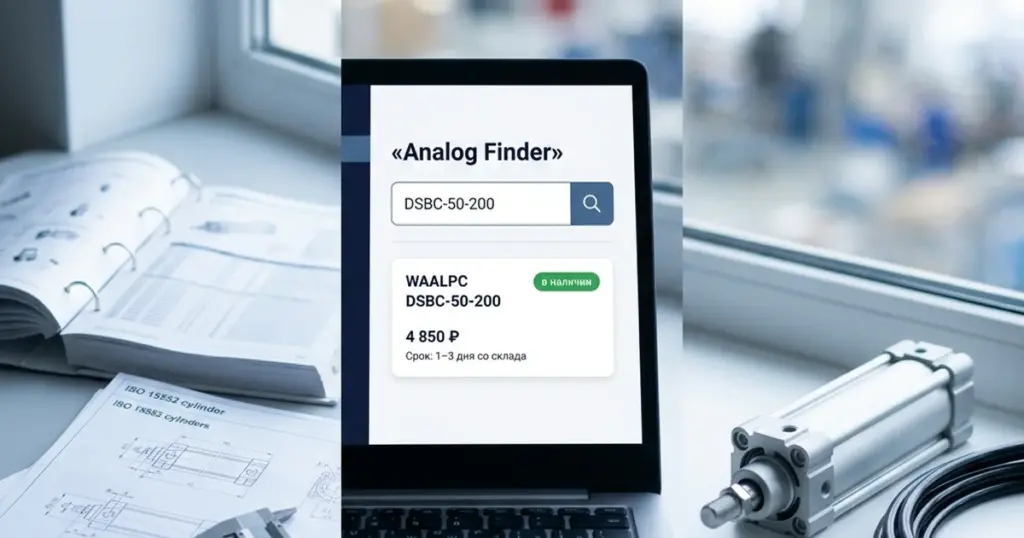

Поиск аналога — это онлайн-инструмент на corneta.kz/analog/, который ищет совместимый артикул WAALPC по артикулу оригинальной импортной серии. В основе — таблица сопоставлений импортных обозначений с нашими сериями и артикулами. Текущий состав базы можно посмотреть в разделе «Аналоги». Когда инженер вводит артикул вида DSBC-50-200 или CPE10-M1H-5L, инструмент за 5 секунд возвращает найденный вариант; цену и условия поставки проверяют в его карточке, совместимость — по чертежам и исполнению.

Результат поиска — кандидат для инженерной проверки. У цилиндров сверяют чертежи, крепления, ход, резьбу штока, демпфирование и возможность установки датчиков; у распределителей — схему работы, присоединение, расход и электрическое исполнение. ISO 15552 и ISO 6432 нормируют размеры соответствующих цилиндров, а ISO 5599 — интерфейс монтажной плиты распределителя. Резьбовые 4V к ISO 5599 не относятся. Одного совпадения серии или записи в базе недостаточно для подтверждения совместимости. Инструмент закрывает 80% типовых запросов; нестандартные позиции уходят на ручной подбор инженеру.

Какие серии поддерживает база?

В базе поиска аналога размечены наиболее распространённые серии импортной пневматики, для которых WAALPC выпускает совместимые аналоги или аналоги с оговорками:

• Профильные цилиндры по ISO 15552: DSBC, DNC, CP96 и аналоги — соответствие WAALPC DSBC
• Мини-цилиндры: для Festo DSNU и SMC C85 проверяют нашу серию DSNU. ISO 6432 охватывает Ø8–25 мм, наш ряд в этих границах начинается с Ø10. AirTAC MA рассматривают отдельно: его лист не заявляет ISO 6432.
• Компактные цилиндры: для Festo ADN проверяют нашу серию ADN (ISO 21287 — Ø20–100 мм). CQ2 — отдельный фирменный формат. ADN, ADVU, CDQ2 и CQS нельзя объединять в одну пару совместимости только по компактному корпусу.
• Резьбовые распределители: наша серия 4V применяется в пневмосхемах с резьбовым присоединением; к ISO 5599 она не относится. При подборе для CPE, VUVG, SY или VF сверяют полный код оригинала, схему работы, порты, расход и напряжение, а не только название серии.
• Подготовка воздуха: наш блок AC объединяет подготовку воздуха перед исполнительными устройствами. Для MS-серий подбор ведут по конкретному модулю, составу, порту и расходу; универсальное соответствие «MS → AC» неверно. ISO 8573-1 задаёт классы чистоты воздуха, а не монтажную совместимость блоков.
• Цанговые фитинги: для QS/KQ2 сначала определяют форму соединения. Наш PG соединяет трубки; резьбовой фитинг выбирают из соответствующей серии по виду резьбы и наружному диаметру трубки. Трубка и соединитель — разные изделия.

Цену, наличие и условия поставки проверяйте в карточке конкретного артикула. Статус одной позиции не распространяется на всю серию.

Пример: что покажет карточка по реальным артикулам WAALPC

листайте таблицу вбок →

Как пользоваться поиском аналога — какие 5 шагов?

Поиск занимает меньше минуты. Алгоритм рассчитан на типичный сценарий главного механика или снабженца, у которого на руках список оригинальных артикулов на замену.

1. Открыть /analog/ — инструмент работает без регистрации и не требует ввода контактов для поиска.
2. Ввести артикул оригинала в поле поиска: DSBC-50-200, CPE10-M1H-5L, ADN-32-25-A-P-A, QS-1/4-8 и подобные. Регистр и расстановка дефисов не важны — внутренний нормализатор приводит вход к каноническому виду.
3. Открыть найденный вариант WAALPC: проверьте полный артикул и перейдите к его карточке с ценой и условиями поставки. Соответствие стандарту и совместимость с оригиналом сверяйте отдельно по чертежам и исполнению.
4. Если позиции нет в базе — откройте форму ручного подбора, укажите электронную почту, вставьте артикул или приложите список и отправьте форму. Инженер ответит в течение 1 рабочего дня.
5. Сверить и записать полный артикул WAALPC в спецификацию после подтверждения совместимости и исполнения. Неполный код или одно название серии не подтверждают существование отдельного товара для заказа.

Что показывает карточка результата

По найденному варианту проверьте карточку конкретного артикула: цену, наличие, условия поставки и характеристики. Для цилиндров отдельно сверяют демпфирование и магнитный поршень. В обозначениях DSBC/DSNU P и PPV описывают демпфирование, а суффикс A относится к магнитному поршню; P-A и PPV-A не являются отдельными типами демпфера. Расшифровку других серий берут из их каталогов. Запись в поиске не подтверждает специальных исполнений, например ATEX, и не доказывает безопасного поведения оборудования при отказе питания или воздуха.

Что делать, если артикула нет в базе?

База поиска аналога покрывает большинство популярных серий импортной пневматики, но реальные списки клиентов почти всегда содержат позиции, которые либо относятся к нетипичной серии, либо указаны без полного артикула — по шильдику, фото или дефектной ведомости. Для таких случаев перейдите к форме ручного подбора.

Откройте форму ручного подбора, укажите электронную почту и исходные артикулы или приложите файл, затем отправьте заявку. В течение 1 рабочего дня инженер возвращает таблицу аналогов по 3 категориям: совместимый аналог, аналог с оговорками, или «не наш профиль» с направлением к профильному поставщику. Это и есть инженерный консалтинг по подбору аналога импортной пневматики, а не просто продажа коробки по совпадению символов в артикуле.

Для списков от 10 позиций ручной подбор работает эффективнее точечного поиска — присылайте Excel, PDF от производителя или фото шильдиков. Срок ответа — 1 рабочий день для типового списка, формат ответа — таблица по 3 категориям с обоснованием по каждой строке.

Когда нужен поиск аналога, а когда сразу инженерный консалтинг?

• Поиск аналога подходит, когда нужно быстро проверить наличие совместимого WAALPC для 1–3 позиций с известным артикулом — например, оценка бюджета на подбор аналога конкретного цилиндра или распределителя в работающей машине.
• Ручной подбор инженером эффективнее, когда на руках список 10+ позиций, артикулы не полные (только серия или шильдик), нужен расчёт усилия или хода под нестандартную задачу, или часть позиций — нетипичная пневматика вне базы.

Подобрать по теме

Какие материалы пригодятся ещё?

• Запустить поиск аналога по артикулу
• Прислать список на ручной подбор — ответ за 1 рабочий день
• Schema Builder — собрать схему и получить BOM
• Калькулятор усилия пневмоцилиндра онлайн
• Расшифровка артикулов: DSBC, DSNU, 4V210 — что означают суффиксы
• Каталог пневмоцилиндров WAALPC — DSBC и DSNU

Какие вопросы чаще всего задают про поиск аналога?

Сколько артикулов в базе поиска аналога

Текущий состав базы указан в разделе «Аналоги». Число импортных обозначений, число строк сопоставлений и число разных наших артикулов — разные показатели. Одному нашему артикулу могут соответствовать несколько импортных обозначений. Наличие записи в базе не подтверждает соответствие всем ISO-стандартам или совместимость каждого исполнения.

Что делать, если по артикулу выдаётся «не найдено»

Откройте форму ручного подбора, укажите электронную почту и исходный артикул или приложите список, затем отправьте заявку. Инженер ответит в течение 1 рабочего дня. Это типовая ситуация для нестандартных серий, неполных артикулов из шильдиков и редких типоразмеров — её закрывает инженерный консалтинг, а не автоматический поиск.

Можно ли загрузить список из 50 артикулов в поиск аналога

Текущая версия инструмента ищет по одному артикулу за раз — это оптимальный сценарий для точечной проверки. Для списка 10+ позиций эффективнее сразу присылать Excel или PDF на ручной подбор: инженер вернёт таблицу аналогов по 3 категориям с обоснованием за 1 рабочий день, а не 50 отдельных карточек.

Гарантирует ли поиск аналога совместимость с оригиналом

Сам результат поиска совместимость не гарантирует. До заказа сверяют чертежи, присоединительные и установочные размеры, исполнение и рабочие характеристики конкретной пары. Демпфирование, магнитный поршень и специальные опции, включая коррозионную стойкость, ATEX и увеличенный ход, подтверждают отдельно. Совпадение стандарта или названия серии не доказывает совпадения этих опций.

Какие размеры по теме есть у нас?

Страницы с размерами, ценой и обозначениями других марок для серий из этой статьи: DSBC-125-350, DSNU-25-125, DSNU-32-25.

Что даёт связка — 5 секунд автоматики плюс 1 рабочий день консалтинга?

Поиск аналога закрывает 80% типовых запросов «есть ли у нас аналог» за 5 секунд — без регистрации, контактов и переговоров. Когда автоматического ответа нет, заполните и отправьте форму ручного подбора: инженер возвращает таблицу аналогов по 3 категориям с обоснованием по ISO-стандартам за 1 рабочий день. Для типовых позиций — мгновенно. Для списка 10+ позиций или нестандартного оригинала — пришлите список, инженерный консалтинг по подбору аналога импортной пневматики работает так же быстро, как автоматический поиск, только глубже.
