PG

Переходник прямой цанговый трубка-трубка PG

Переходник прямой цанговый трубка-трубка WAALPC PG, Ø 1/3/5/6/8/10/12/14/16 мм.

Артикулы серии: PG06-4, PG06-6, PG06-8 (всего 36 модификаций)
Переходник прямой цанговый трубка-трубка PG WAALPC PG

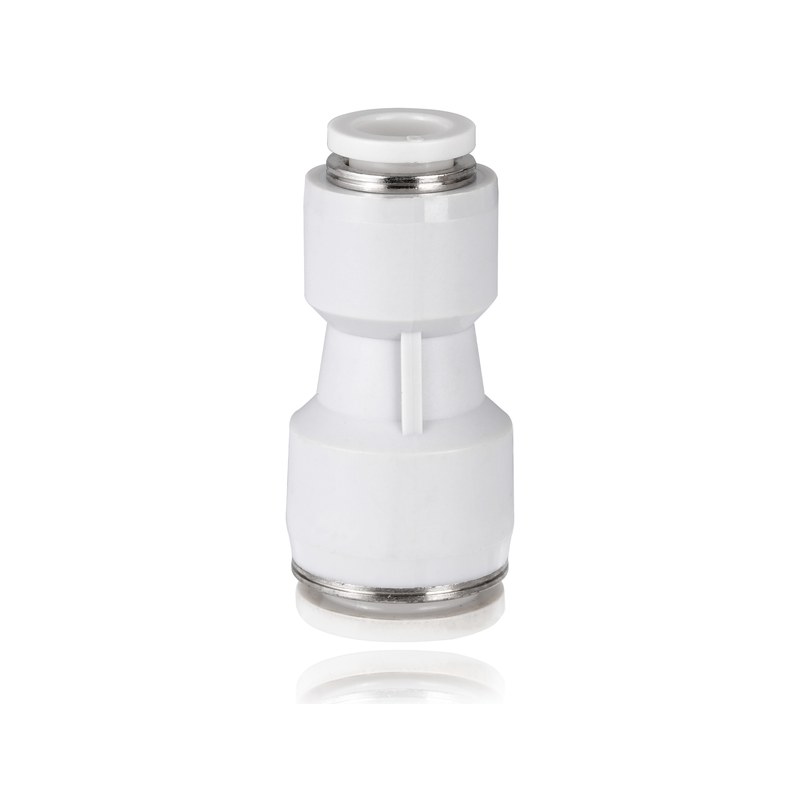

PG фото 1

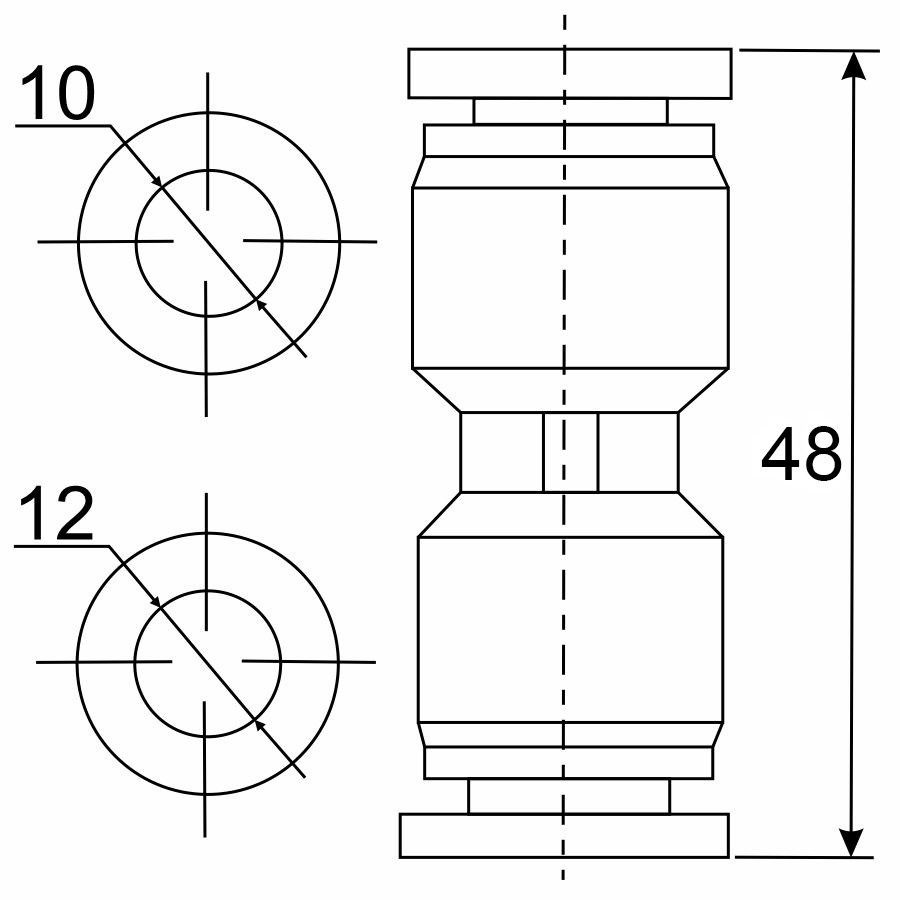

PG чертёж
✓ Статус Поставщик WAALPC в Казахстане · сертификат
поставка 2–4 недели
Ключевые характеристики
Производитель
WAALPC
Тип фитинга
Переходник (редукция)
Серия
PG
Материал корпуса
Никелированная латунь
Рабочее давление
−0,099…1,0 МПа
Рабочая температура
−20…+60 °C
Рабочая среда
сжатый воздух, вакуум
Все характеристики →
от 162 ₸
Артикул: PG06-8
✓ Склад · отгрузка до 14:00 · 1–3 дня по Казахстану ✓ Гарантия 12 месяцев WAALPC · возврат по ЗоЗПП ✓ Статус Поставщик WAALPC в Казахстане · сертификат ✓ Юрлицам счёт, накладная, ЭСФ · госзакупок · паспорт ✓ Импорт ввоз в Республику Казахстан

О серии

Переходник прямой цанговый PG соединяет две пневмотрубки встык, в том числе разного диаметра (редукция) — обе трубки вставляются в цанги без инструмента. Служит для наращивания магистрали, перехода между диаметрами и быстрой замены участка трубки.

Конструкция комбинированная: никелированный латунный корпус и полимерная цанга POM, уплотнение NBR, диапазон −20…+60 °C. Рабочее давление −0,099…1,0 МПа (нижняя граница — вакуум), проверочное до 1,5 МПа. Рассчитан на трубки из PU и PA (полиамид).

Расшифровка артикула

Формат артикула кодирует Ø трубки. Серия — PG.

  • PG6 — Ø 6 мм
  • PG8 — Ø 8 мм
  • PG10 — Ø 10 мм
  • PG12 — Ø 12 мм
  • PG14 — Ø 14 мм
  • PG16 — Ø 16 мм

Зачем нужен переходник трубка-трубка PG и как выбрать пару диаметров

Переходник соединяет две трубки разного наружного диаметра без резьбы: им сужают магистраль перед исполнительным устройством, наращивают отрезок трубки нужной длины и чинят линию в месте разрыва, не перекладывая её целиком. Обе стороны цанговые, поэтому сборка идёт без инструмента и без уплотнительной ленты. В обозначении первым стоит больший диаметр, вторым меньший: PG08-6 соединяет трубку 8 мм с трубкой 6 мм. Сужение уменьшает расход через участок, поэтому перед цилиндром с быстрым ходом переходник ставят как можно ближе к порту, а не в начале магистрали. Рабочее давление участка после сужения проверяют по самой слабой трубке пары.

Совместимость с импортными аналогами

Совместимый аналог — AirTAC PG8-6, SMC KQB2H08-10, WAALPC PG (совпадают присоединительные и установочные размеры, серия PG).

Категории: Комбинированный

Совместимые аналоги по артикулу импортной детали

Нашли страницу по номеру импортной детали — ниже соответствие. Цена и срок поставки берутся из реестра цен при открытии страницы, поэтому не устаревают.

Нашли вашу позицию: показать
Наш артикулРазмерЦенаНаличиеСовместим с импортными
PG06-4Ø06 мм, ход 4 мм180 ₸поставка 2–4 неделиAirTAC PG6-4 · SMC KQB2H04-06
PG08-4—от 234 ₸поставка 2–4 неделиAirTAC PG8-4
PG08-6Ø08 мм, ход 6 мм216 ₸поставка 2–4 неделиAirTAC PG8-6 · SMC KQB2H06-08
PG10-8Ø10 мм, ход 8 мм288 ₸поставка 2–4 неделиSMC KQB2H08-10
PG12-10Ø12 мм, ход 10 мм360 ₸поставка 2–4 неделиSMC KQB2H10-12
PG16-12Ø16 мм, ход 12 мм720 ₸поставка 2–4 неделиSMC KQB2H12-16

Совместимо с AirTAC PG6-4

Совместимый аналог — наш PG06-4, Ø06 мм, ход 4 мм. Цена 180 ₸, поставка 2–4 недели.

Тот же типоразмер у других брендов: SMC KQB2H04-06

Совместимо с AirTAC PG8-4

Совместимый аналог — наш PG08-4. Цена 234 ₸, поставка 2–4 недели.

Совместимо с AirTAC PG8-6

Совместимый аналог — наш PG08-6, Ø08 мм, ход 6 мм. Цена 216 ₸, поставка 2–4 недели.

Тот же типоразмер у других брендов: SMC KQB2H06-08

Совместимо с SMC KQB2H08-10

Совместимый аналог — наш PG10-8, Ø10 мм, ход 8 мм. Цена 288 ₸, поставка 2–4 недели.

Совместимо с SMC KQB2H10-12

Совместимый аналог — наш PG12-10, Ø12 мм, ход 10 мм. Цена 360 ₸, поставка 2–4 недели.

Совместимо с SMC KQB2H12-16

Совместимый аналог — наш PG16-12, Ø16 мм, ход 12 мм. Цена 720 ₸, поставка 2–4 недели.

Аналог с оговорками: совпадают присоединительные размеры и назначение Не нашли свой номер — пришлите его на подбор, ответим за рабочий день.

Цены по типоразмерам — PGпоставка 2–4 недели
Цена за штуку, ₸. В серии 37 типоразмеров. Цены обновляются автоматически из реестра цен.
Ø трубки, ммR4 ммR6 ммR8 ммR10 ммR12 ммR14 мм
Ø трубки ↓присоединительная резьба
3—414————
6180288396396540720
8234216396396540720
10162234288396540720
12162378360360540720
14162378360720720720
16162378360828720720
Выбрать типоразмер и заказатьПрислать артикул на подбор

Какие импортные аналоги есть у серии PG?

Страница под конкретный размер: импортные обозначения этого Ø и хода и наш ответ с ценой.

Ø3 мм — от 90 ₸Ø6 мм — от 40 ₸Ø6 мм — от 60 ₸Ø6 мм — от 80 ₸Ø6 мм — от 80 ₸Ø6 мм — от 110 ₸Ø6 мм — от 140 ₸Ø8 мм — от 50 ₸Ø8 мм — от 50 ₸Ø8 мм — от 80 ₸Ø8 мм — от 80 ₸Ø8 мм — от 110 ₸Ø8 мм — от 140 ₸Ø10 мм — от 40 ₸Ø10 мм — от 50 ₸Ø10 мм — от 60 ₸Ø10 мм — от 80 ₸Ø10 мм — от 110 ₸Ø10 мм — от 140 ₸Ø12 мм — от 40 ₸Ø12 мм — от 80 ₸Ø12 мм — от 70 ₸Ø12 мм — от 70 ₸Ø12 мм — от 110 ₸Ø12 мм — от 140 ₸Ø14 мм — от 40 ₸Ø14 мм — от 80 ₸Ø14 мм — от 70 ₸Ø14 мм — от 140 ₸Ø14 мм — от 140 ₸Ø14 мм — от 140 ₸Ø16 мм — от 40 ₸Ø16 мм — от 80 ₸Ø16 мм — от 70 ₸Ø16 мм — от 170 ₸Ø16 мм — от 140 ₸Ø16 мм — от 140 ₸

Каким импортным обозначениям соответствует PG

Таблицы соответствий: чужое обозначение, наш артикул того же типоразмера, цена и срок.

Что покупают вместе с PG?

ПневмотрубкиПневмоцилиндрыДроссели
Подбор проверил Вадим Ибрагимов, главный инженер CORNETA. Пришлите артикул или спецификацию — подберём совместимый аналог по присоединительным размерам и назовём цену.

Какие вопросы чаще всего задают про PG?

Из чего сделана цанга — какой материал?

По серии: цельнолатунные, нержавеющие или пластиковые (корпус PBT с металлической цангой). Латунь — общепром, нержавейка — агрессивные среды и пищевое, пластик — лёгкий и недорогой. Материал указан в карточке, берите под свою среду.

Какая резьба у фитинга?

Две системы: R — коническая (BSPT), G — цилиндрическая (BSPP). Взаимозаменяемы не всегда: коническая уплотняется по резьбе, цилиндрическая — по торцу или кольцу. Резьба указана в карточке — берите как у исходного.

Для какой трубки подходит фитинг?

Цанговый фитинг подбирается по наружному диаметру трубки — 4, 6, 8, 10, 12 мм и так далее. В коробочных сериях второе число часто и есть размер трубки, а не резьба. Сверяйте наружный Ø трубки, а не внутренний.

Что значит цанговый фитинг?

Трубка вставляется в фитинг без инструмента и держится цангой, снимается нажатием кольца. Это быстрый монтаж и повторное подключение без потери герметичности.

Как подобрать совместимый аналог импортному фитингу?

По трём признакам: форма (прямой, угловой, тройник, быстросъём), присоединительная резьба и размер трубки. Форма важнее имени серии — по названию в разных брендах легко ошибиться.

📞
