Norgren IMI — подбор актуального аналога: R64, B64, F64, RA/RM

После того как Norgren (входит в группу IMI Precision Engineering) ограничил прямые поставки в Россию, инженеры столкнулись с типичной задачей: оборудование стоит, в спецификации значится R64G-3GK-RMN или цилиндр RA/8050/M/250, а заказать оригинал у дистрибьютора нельзя. Эта статья — справочник по подбору аналога Norgren IMI по ключевым семействам: блоки подготовки воздуха R64 (регуляторы давления), B64 (фильтры-регуляторы), F64 (фильтры) и пневмоцилиндры серий RA и RM.

Все рекомендации построены на одном принципе: совместимость по соответствующему стандарту ISO. Если ваш Norgren R64 имеет присоединение G1/2 и диапазон регулировки 0–8 бар, то корректный аналог — это любой регулятор того же класса с тем же присоединением и не худшей характеристикой расхода. Бренд, который написан на корпусе, вторичен — первичны ISO 8573 (качество воздуха), ISO 6432 (мини-цилиндры), ISO 15552 (профильные цилиндры) и присоединительные размеры.

Что входит в линейку Norgren IMI?

Norgren исторически делит каталог на несколько крупных блоков, и большинство запросов «norgren аналог» приходится на четыре из них:

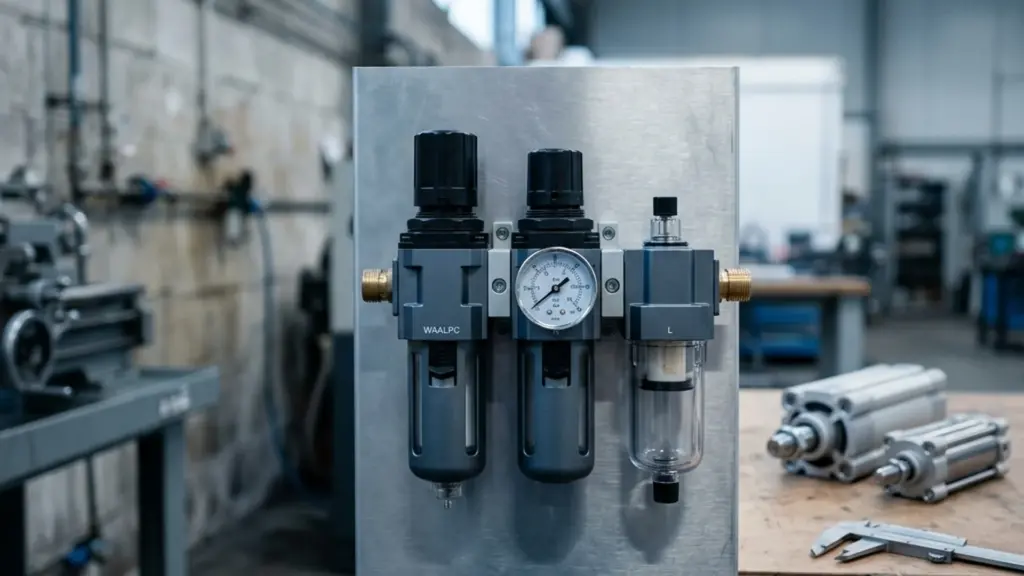

• Серия 64 (Excelon) — модульная подготовка воздуха: фильтры F64, регуляторы R64, фильтры-регуляторы B64, лубрикаторы L64, комбинированные блоки FRL. Присоединения G1/4 — G1/2, расход до ~6000 л/мин в максимальном типоразмере. Совместимый аналог конкурентных модулей Festo MS-серии и SMC AC.
• Пневмоцилиндры RA/RM — RA это профильные цилиндры по ISO 15552 (Ø32–320 мм, ход до 1000 мм и более), RM — мини-цилиндры с круглым корпусом по ISO 6432 (Ø8–25 мм). По геометрии RA совпадают с DSBC Festo и CP96 SMC, RM — с DSNU Festo и CD85 SMC.
• Распределители V60/V61, M/50 — пневмораспределители 5/2 и 5/3 с электропневматическим управлением, монтаж на плиту по ISO 5599-1.
• Фитинги и трубки — серия Pneufit, цанговые фитинги для трубок 4–12 мм.

В рамках этой статьи разбираем подготовку воздуха и цилиндры — именно по ним приходит большинство писем «нужен аналог Norgren».

Как подобрать аналог регулятора давления Norgren R64?

Серия R64 (часть линейки Excelon) — это базовый модульный регулятор давления с механизмом сброса избыточного давления (relieving type). Типичная маркировка выглядит как R64G-3GK-RMN, где после R64 идёт код типоразмера присоединения (G = G3/8), затем код диапазона регулировки и опции.

Регуляторы WAALPC AR

Norgren R64	Присоединение	Диапазон, бар	WAALPC
R64G-2GK-RMN	G1/4	0–8	AR2000-02
R64G-3GK-RMN	G3/8	0–8	AR3000-03
R64G-4GK-RMN	G1/2	0–8	AR4000-04

Что важно при подборе аналога R64

1. Присоединение — G1/4, G3/8 или G1/2. Это первое, что фиксируется.
2. Диапазон регулировки — стандартные исполнения: 0,5–4 бар, 0,5–8 бар, 0,5–10 бар. Норма для промышленной сети — 0,5–8 бар.
3. Расход — для R64 типоразмера G1/2 заявлено около 4500–6000 нл/мин при перепаде 1 бар. Для аналога ищем не меньше.
4. Тип сброса — relieving (стандарт) или non-relieving. Для большинства задач нужен сброс.
5. Манометр — встроенный или под отдельный заказ. По ISO/DIN — резьба G1/8 или G1/4.

Таблица соответствия Norgren R64 — аналоги

Norgren R64 (типоразмер)	Присоединение	Диапазон, бар	Festo MS-серия	SMC AR	WAALPC
R64G-2GK-RMN	G1/4	0,5–8	MS4-LR-1/4	AR2000-02	AR2000-02
R64G-3GK-RMN	G3/8	0,5–8	MS6-LR-3/8	AR3000-03	AR3000-03
R64G-4GK-RMN	G1/2	0,5–8	MS6-LR-1/2	AR4000-04	AR4000-04
R64R-2AK-RLN	G1/4	0,5–4	MS4-LR-1/4-D6	AR2000-02BG	AR2000-02

В колонке WAALPC указаны коды модулей в формате SMC AR — наш собственный завод выпускает блоки подготовки воздуха в этом формате как аналог с оговорками. Конструктивно они совместимы с другими модулями серии (фильтры AF, фильтры-регуляторы AW, лубрикаторы AL), что позволяет собирать гибкие FRL-сборки без переходников.

Обоснование совместимости по ISO

ISO 8573 не нормирует геометрию модулей подготовки воздуха, но фиксирует классы качества воздуха (по содержанию частиц, влаги и масла). Если Norgren F64 в вашей системе обеспечивает класс 5:4:3, то его аналог должен обеспечивать тот же или лучший класс. На практике это означает: фильтр 5 мкм можно заменить только фильтром 5 мкм или 1 мкм, но не 40 мкм.

Геометрия модулей (расстояние между центрами при стыковке) у Norgren, Festo MS-серии и SMC AC/AR различается. Это значит, что смешивать модули разных производителей в одной сборке нельзя — нужно менять либо весь FRL-блок целиком, либо отдельные модули с переходными планками. WAALPC выпускает переходники между Norgren-форматом и SMC-форматом для случаев частичной замены.

Как подобрать аналог фильтра-регулятора Norgren B64?

Серия B64 (B64G) — это фильтр-регулятор: фильтр и регулятор давления, объединённые в одном корпусе того же типоразмерного ряда, что и фильтры F64 и регуляторы R64. Экономит место в сборке: вместо двух модулей (F + R) ставится один. Маслораспылитель (лубрикатор) в линейке Excelon — это отдельная серия L64, не путать с B64.

Что важно при подборе аналога B64

1. Присоединение — G1/4, G3/8, G1/2.
2. Степень фильтрации — встроенный элемент, обычно 5 мкм (как у фильтра F64); опции 25 и 40 мкм.
3. Диапазон регулировки — как у регулятора R64: 0,5–8 бар стандарт, есть 0,5–4 и 0,5–10.
4. Тип слива конденсата — ручной, полуавтоматический или автоматический (фильтр-регулятор имеет чашу с конденсатом).
5. Манометр — встроенный или отдельный.

Таблица соответствия Norgren B64 — аналоги

Norgren B64 (фильтр-регулятор)	Присоединение	Фильтрация	Festo MS-серия	SMC AW	WAALPC
B64G-2GK-AD1-RMN	G1/4	5 мкм	—	AW2000-02	AW2000-02
B64G-3GK-AD1-RMN	G3/8	5 мкм	—	AW3000-03	AW3000-03
B64G-4GK-AD1-RMN	G1/2	5 мкм	—	AW4000-04	AW4000-04

Когда вместо B64 нужен ещё и лубрикатор

В современных пневмосистемах лубрикатор (серия L64 у Norgren) всё чаще исключают из схемы. Современные цилиндры (включая Norgren RA/RM последних поколений и DSBC Festo) имеют пожизненную заводскую смазку и не требуют дополнительного масла из линии. Более того, попадание масла в линию ухудшает работу пропорциональных распределителей и осушителей.

Если вы делаете переход со старого комплекта подготовки воздуха Norgren на новый и сомневаетесь, нужен ли лубрикатор — в 80% случаев достаточно фильтра-регулятора B64 (то есть FR-функции в одном корпусе), без отдельной масёнки L64. Это упрощает обслуживание и снижает стоимость комплекта.

Как подобрать аналог фильтра Norgren F64?

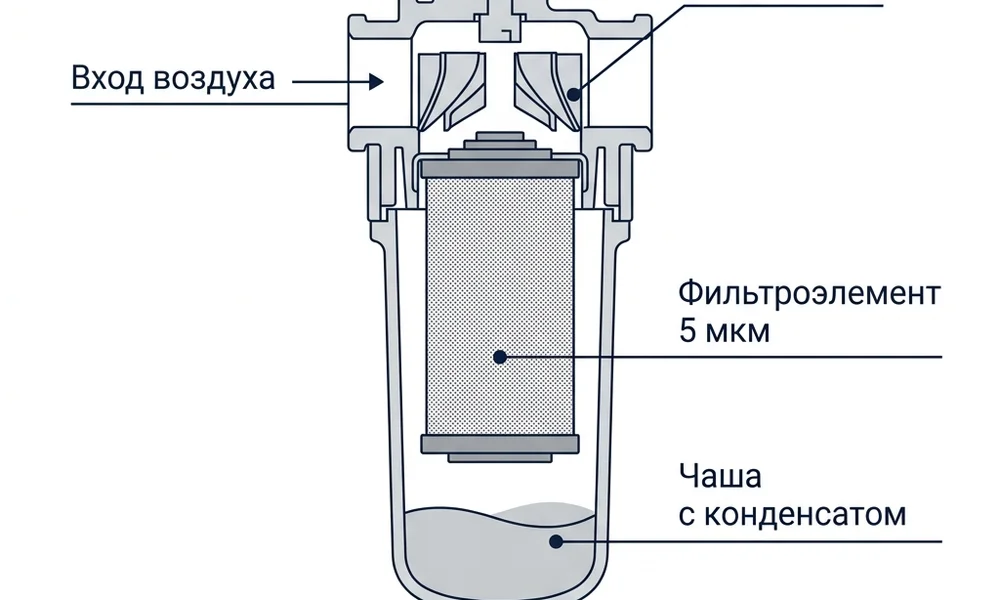

Серия F64 — это фильтр-влагоотделитель того же ряда. Базовый фильтроэлемент — 40 мкм; для более тонкой очистки заказывают элементы 25 или 5 мкм. Для микрофильтрации Norgren использует серию F74 (1 мкм) и коалесцентные фильтры F73C.

Что важно при подборе аналога F64

1. Степень фильтрации — 40 мкм (базовый), 25 мкм, 5 мкм. Грейд элемента задаётся отдельной позицией в коде артикула, проверяется по шильдику. Это критично: грубый фильтр не заменяет тонкий.
2. Тип слива конденсата — ручной (manual), полуавтоматический (semi-auto, открывается при падении давления ниже 0,5 бар), автоматический (auto float, по поплавку).
3. Объём чаши — связан с типоразмером.
4. Материал чаши — поликарбонат (стандарт) или металл с уровнемером (для агрессивных сред или повышенного давления).

Таблица соответствия Norgren F64 — аналоги

Norgren F64	Присоединение	Фильтрация	Festo MS-серия	SMC AF	WAALPC
F64G-2AN-AD1	G1/4	5 мкм	—	AF2000-02	AF2000-02
F64G-3AN-AD1	G3/8	5 мкм	—	AF3000-03	прямого G3/8 нет — берите AW3000-03 (фильтр-регулятор) или AF4000-04
F64G-4AN-AD1	G1/2	5 мкм	—	AF4000-04	AF4000-04
F64C-2AN-AD1	G1/4	40 мкм	—	AF2000-02C	AF2000-02

Если ваше оборудование критично к содержанию масла (пневматические приводы пищевой промышленности, лакокрасочное производство), F64 недостаточно — нужен коалесцентный фильтр (Norgren F73C, SMC AFM/AFD, WAALPC AFM/AFD). По ISO 8573 это класс 2 по маслу и ниже.

Как подобрать аналог профильного цилиндра Norgren RA по ISO 15552?

Серия RA Norgren — это профильные пневмоцилиндры по стандарту ISO 15552 (бывший ISO 6431 / VDMA 24562). Диаметры 32, 40, 50, 63, 80, 100, 125 мм (старший ряд — до 320 мм). Это «рабочая лошадка» промышленной пневматики: применяется в литьевых машинах, упаковочных линиях, металлообработке, манипуляторах.

Что важно при подборе аналога RA

1. Диаметр поршня — Ø32/40/50/63/80/100/125 (ISO 15552).
2. Ход — практически любой кратный 5 мм, от 25 до 2000+ мм.
3. Тип монтажа — лапы MS1, фланцы передний/задний MF1/MF2, проушины MP2/MP4, цапфы MT4. Стандартизованы между всеми производителями.
4. Демпфирование — регулируемое пневматическое PPV (стандарт для RA/Festo DSBC/SMC CP96).
5. Датчики положения — Т-паз на корпусе. Совместим с датчиками SMES, SMTO, SMR серий от любого производителя.

Таблица соответствия Norgren RA — аналоги

Norgren RA (Ø × ход)	Festo DSBC	SMC CP96	WAALPC DSBC
RA/8000/M/32×100	DSBC-32-100-PPVA-N3	—	DSBC-32-100-PPV-A
RA/8000/M/50×250	DSBC-50-250-PPVA-N3	—	DSBC-50-250-PPV-A
RA/8000/M/63×500	DSBC-63-500-PPVA-N3	—	DSBC-63-500-PPV-A
RA/8000/M/80×320	DSBC-80-320-PPVA-N3	CP96SDB80-320	ход 320 вне ряда WAALPC (шаг 25 мм) — ближайший DSBC-80-300-PPV-A
RA/8000/M/100×500	DSBC-100-500-PPVA-N3	—	DSBC-100-500-PPV-A

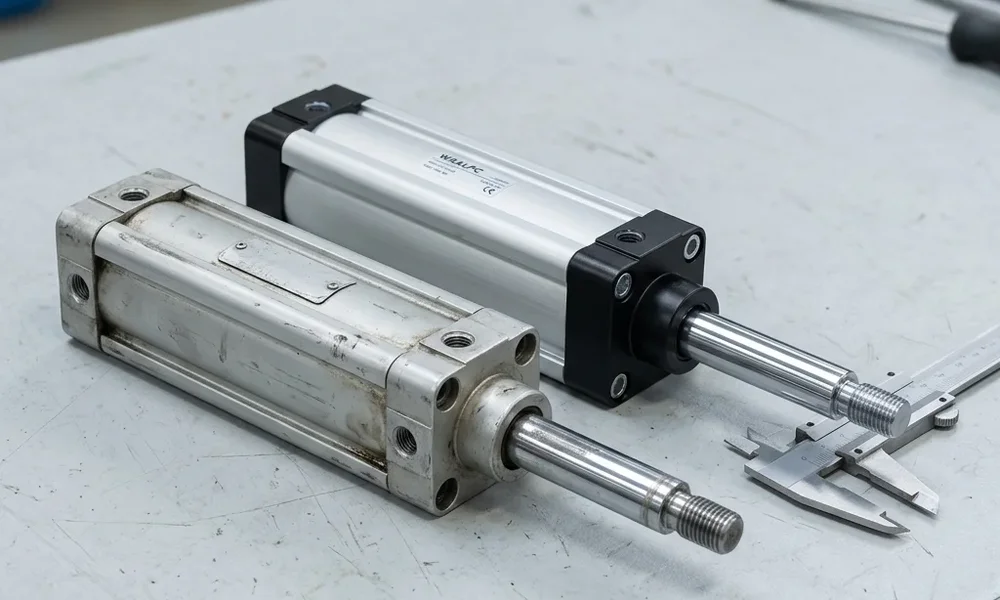

Совместимость по ISO 15552

ISO 15552 — один из самых строгих стандартов в пневматике. Он фиксирует:

• расстояние между крепёжными отверстиями фланцев (для Ø50 — 70 мм);
• размеры резьбы порта подачи (для Ø50 — G3/8);
• диаметр штока и резьбу под наконечник (для Ø50 — шток Ø20 мм, резьба M16×1.5);
• расстояние от торца цилиндра до центра проушины (стандартный размер VDMA).

Это значит, что профильный цилиндр Ø50 ход 250 любого производителя ставится в то же посадочное место. Norgren RA, Festo DSBC, SMC CP96, WAALPC DSBC — все они полностью совместимы по ISO 15552. Установка возможна без переделки рамы оборудования.

Где могут быть отличия:

• Тип резьбы на штоке (метрика vs UNF) — для большинства евро-исполнений это M, проверять отдельно.
• Магнитный поршень — у Norgren RA магнитный по умолчанию, у Festo DSBC — опция (суффикс -N3).
• Аксессуары (вилки, наконечники, проушины) — лучше брать от одного производителя комплектом, хотя ISO-геометрия позволяет смешивать.

Как подобрать аналог мини-цилиндра Norgren RM по ISO 6432?

Серия RM Norgren (Roundline) — это компактные пневмоцилиндры с круглым корпусом из нержавеющей стали по стандарту ISO 6432. Диаметры — 8, 10, 12, 16, 20, 25 мм, максимальный ход обычно до 500 мм. Применяются в пакетирующих машинах, конвейерах, прижимных устройствах.

Что важно при подборе аналога RM

1. Диаметр поршня — фиксирован стандартом ISO 6432 (Ø8/10/12/16/20/25).
2. Ход — стандартный ряд: 10, 25, 50, 80, 100, 125, 160, 200, 250, 320, 400, 500 мм.
3. Тип монтажа — гайка на штоке + фланец/проушина/лапы. По ISO 6432 присоединительная геометрия унифицирована между всеми производителями.
4. Одностороннее или двустороннее действие — RM в стандарте двустороннего действия. Возвратные пружины — отдельная опция.
5. Демпфирование — у мини-цилиндров ISO 6432 в базе упругие шайбы; пневматическое регулируемое — как опция производителя.

Таблица соответствия Norgren RM — аналоги

Norgren RM (Ø × ход)	Festo DSNU	SMC CD85	WAALPC MA
RM/8000/M/16×50	DSNU-16-50-P-A	CD85N16-50-B	MA-16-50
RM/8000/M/20×100	DSNU-20-100-P-A	CD85N20-100-B	MA-20-100
RM/8000/M/25×160	DSNU-25-160-P-A	CD85N25-160-B	ход 160 вне ряда WAALPC (шаг 25 мм) — ближайший MA-25-150
RM/8000/M/16×200	DSNU-16-200-P-A	CD85N16-200-B	MA-16-200

Совместимость по ISO 6432

ISO 6432 фиксирует присоединительные и монтажные размеры мини-цилиндра:

• диаметр и резьбу штока (для Ø16 — шток М6×1, выступ 16 мм);
• расстояние между центрами проушин (LA + ход);
• размеры фланцев, лап, проушин (унифицированы между Festo, SMC, Norgren).

Наружный диаметр корпуса стандартом жёстко не задан и у производителей может отличаться — но посадочные и присоединительные размеры совпадают. Это означает, что цилиндр WAALPC MA-16-100, Festo DSNU-16-100, SMC CD85N16-100 и Norgren RM/8000/M/16×100 имеют совместимость по ISO 6432: ставятся в то же посадочное место, шток выходит на ту же высоту, крепления (фланец, проушина) от одного производителя подходят к цилиндру другого.

Отличия — в материалах магнита для герконов (требуется проверить совместимость датчиков положения) и в типе уплотнений (для пищевой промышленности или высоких температур ищите специсполнение).

Norgren, Festo или SMC — по какому бренду подбирать аналог?

Запрос «norgren festo» — один из самых частых: инженеры, привыкшие к Norgren, рассматривают Festo как первую альтернативу. Это логично, но не всегда оптимально с точки зрения сроков и цены.

Параметр	Festo	SMC	WAALPC
Доступность в Казахстане (2026)	через параллельный импорт, 4–8 недель	через параллельный импорт, 4–8 недель	Срок — в карточке
Цена относительно Norgren	сопоставимая или дороже	сопоставимая	в среднем на 35–50% ниже
ISO-совместимость	полная по 6432/15552	полная по 6432/15552	полная по 6432/15552
Документация на русском	есть, частично	есть, частично	есть, полная

Принцип, который мы рекомендуем клиентам: если оригинал стоит на уровне 4 020 ₸ за фитинг или 150 000 ₸ за цилиндр, а у вас в спецификации 30+ позиций, смысла платить премию за Festo/SMC ради совместимости нет — она и так обеспечена по ISO. WAALPC закрывает эти же задачи за меньшие деньги, а в реестре свыше 23 500 позиций (диаметры, ходы, фитинги, FRL-модули, распределители).

Если же у вас критичное оборудование (например, пневмоцилиндры в составе аттестованного фармацевтического реактора), и аналог должна пройти валидацию — корректный путь это Festo, и его стоит выбирать.

Как выглядит пример КП на 76 позиций импортной пневматики?

В июне 2026 по списку заказчика из 76 позиций импортной пневматики мы подготовили КП: 63 позиции закрыты совместимыми аналогами WAALPC на сумму около 5 млн ₸ (по КП июня 2026).

Похожие расчёты по крупным спискам разбираем на странице подбора аналога импортной пневматики.

Как устроен процесс подбора аналога Norgren?

Подбор устроен максимально простым для клиента образом. Все шаги бесплатны до момента согласования счёта.

Шаг 1. Вы присылаете список. Любой формат: Excel, PDF, фото со станины, скриншот из ERP. Можно артикулы Norgren, можно фото шильдиков. Удобно прислать на почту или через форму на странице подбора.

Шаг 2. Мы готовим таблицу соответствия. Стандартный срок — 1 рабочий день. Для списков от 50 позиций — до 3 рабочих дней. В таблице по каждой строке: оригинал → подобранный аналог → обоснование по ISO → цена → срок.

Шаг 3. Согласование и счёт. Вы видите ровно то, что заказываете: артикулы аналогов, диаметры, ходы, присоединения. Оплата по счёту от ИП Ибрагимова Эльвира Данияловна (Плательщик НДС с 18.05.2026), отгрузка после поступления средств.

Подробнее о процессе — на странице /podbor-zameny-importnoy-pnevmatiki/.

Что отправить, чтобы подбор прошёл быстро?

Чтобы мы могли подобрать корректный аналог Norgren IMI с первой итерации, в идеале нужен следующий набор данных:

• Артикул оригинала — полностью, со всеми суффиксами (например, R64G-3GK-RMN, не просто R64).
• Количество — по каждой позиции.
• Контекст применения — на какой машине стоит, какая рабочая среда (обычный сжатый воздух, осушённый, пищевой), есть ли особые требования (взрывозащита ATEX, нержавейка, низкие температуры).
• Срочность — нужно «вчера» или подождёт 2 недели. От этого зависит, ставим сразу или планируем поставку.
• Фото оборудования — необязательно, но помогает: на шильдиках производителей часто есть дополнительные параметры, которых нет в кодах.

Чем полнее исходные данные — тем точнее и быстрее предложение. На больших списках (от 30 позиций) рекомендуем сразу прислать выгрузку из ERP или таблицу в Excel.

Какие вопросы чаще всего задают про аналог Norgren?

Не сломается ли оборудование после подбора аналога Norgren на аналог? Если совместимость подтверждена по ISO (15552 для профильных RA, 6432 для мини RM, 8573 для подготовки воздуха) — нет. Геометрия одинаковая, давление и расход подобраны не хуже. Главный риск при замене — не сам цилиндр, а сопутствующие мелочи: датчики положения, фитинги под трубку конкретного диаметра, тип резьбы порта. Все эти моменты мы проверяем на этапе подбора.

RA или RM — как не перепутать серии Norgren? Запомнить просто: RA — профильные ISO 15552 (большие, Ø32 и выше, с тягами), RM — мини ISO 6432 (круглые из нержавейки, Ø8–25). Пример кода RM/8016 — это мини Ø16; RA/8050 — профильный Ø50.

Можно ли заказать смешанный комплект — часть Norgren оригинал, часть аналог? Да. Если в списке 30 позиций и 5 из них — критичные, по которым нужен именно Festo или Norgren, мы предложим параллельный импорт по этим позициям, а остальные 25. Это бывает экономически оправдано на больших списках.

Какие гарантии на аналог? Гарантия — 12 месяцев (срок заявлен производителем). По уплотнениям и износу — производственные дефекты заменяем безоговорочно. На механические повреждения от неправильного монтажа гарантия не распространяется.

Что делать, если в списке есть позиция, которой нет в типовых таблицах? Присылайте. В нашем реестре 23 500+ позиций, и не все из них попадают в публичные таблицы. Подбор делаем индивидуально по каждой строке.

Можно ли получить ТУ/сертификаты на аналоги? Да, паспорта качества высылаем по запросу; декларации ЕАЭС есть на регуляторы и блоки подготовки воздуха.

---

Если ваша задача — заменить блок подготовки воздуха Norgren 64-серии или пневмоцилиндры RA/RM на аналог, начните со страницы подбора аналога импортной пневматики. Стандартный срок подготовки таблицы соответствия — 1 рабочий день.
