Трубка пневматическая полиуретановая (PU)
Трубка пневматическая полиуретановая (PU), Ø 4×2.5/6×4/8×5/10×6.5/12×8/14×10/16×12/18×14/20×16 мм. Совместимый аналог SMC TU / Festo PUN.

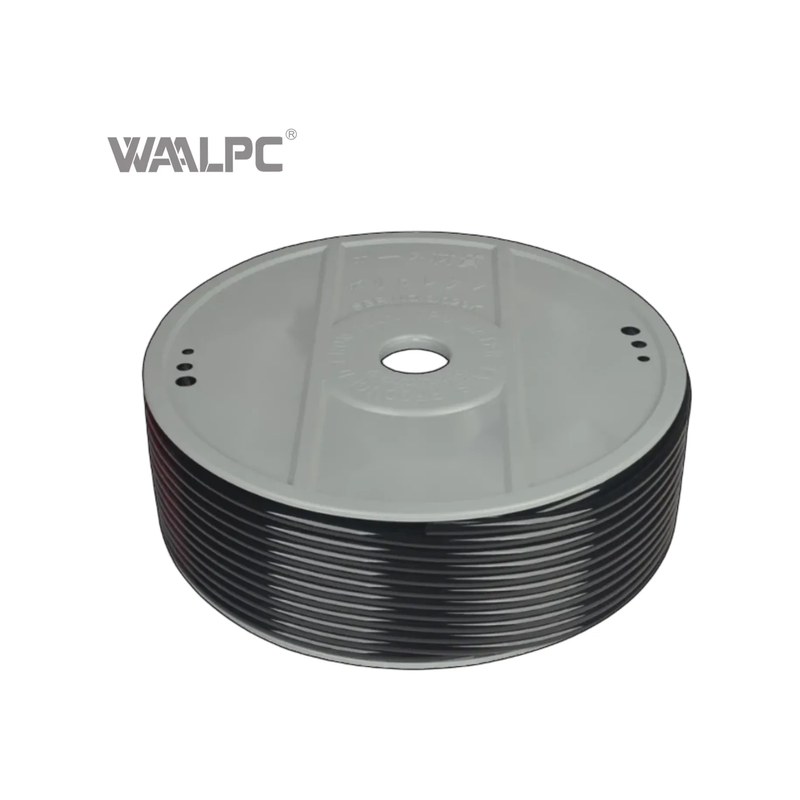

Полиуретановая пневматическая трубка WAALPC серии PU
Серия PU — стандарт для промышленной пневмоавтоматики: подача сжатого воздуха к цилиндрам, распределителям, фитингам в производственных линиях, упаковочных машинах, станках ЧПУ и тестовых стендах. WAALPC PU — это термопластичный полиуретан (TPU) калиброванного диаметра с гладкой внутренней поверхностью — низкое сопротивление потоку, минимальный износ уплотнений фитингов, ресурс 5+ млн циклов.
1 мм) и тот же диапазон давлений (рабочее 10 бар, разрывное 30 бар), что и оригиналы — но при этом в 4-7 раз дешевле европейский аналог и европейский аналог. Типоразмеры
Стандарт WAALPC PU: внешний диаметр × толщина стенки (мм). Внутренний диаметр = внешний − 2 × толщина стенки.
| Артикул | Размер (вн×вт) | Применение | европейский 5 мм | Мини-цилиндры (Ø16-20 мм), датчики, пневмовакуум | PUN-4×0.75 |
|---|---|---|---|---|---|
| PU0640 | 6×4.0 мм | Одиночные распределители, цилиндры Ø25-32 мм | PUN-6×1 | ||
| PU0850 | 8×5.0 мм | Групповая разводка, цилиндры Ø40-50 мм | PUN-8×1.25 | ||
| PU1065 | 10×6.5 мм | Магистрали среднего давления, цилиндры Ø63-80 мм | PUN-10×1.5 | ||
| PU1280 | 12×8.0 мм | Главные магистрали участка | PUN-12×2 | ||
| PU1410 | 14×10.0 мм | Высокий расход (>2000 л/мин) | PUN-14×2 | ||
| PU1612 | 16×12.0 мм | Большие магистрали, компрессорная разводка | PUN-16×2 |
Цвета и их применение
- Чёрный — стандарт для большинства задач. Стойкий к ультрафиолету. Применение: общая пневмоавтоматика, цеха.
- Красный — маркировка горячих линий или линий безопасности (аварийный сброс). Регламент: всегда красный для линии аварийного отключения.
- Прозрачный — визуализация конденсата, мониторинг состояния потока, ремонт и наладка. Удобен в R&D и сервисе.
Технические характеристики
- Материал: термопластичный полиуретан TPU, твёрдость по Шору 95A (для прозрачного — 98A)
- Рабочее давление: до 10 бар (1.0 МПа) при температуре +20°C
- Давление разрыва: 30 бар (3.0 МПа) — запас прочности 3×
- Температурный диапазон: −20…+80°C (краткосрочно до +100°C для PU1280-PU1612)
- Минимальный радиус изгиба: 3× наружный диаметр (например для Ø8 — 24 мм)
- Допуск: ±0.1 мм по наружному диаметру (важно для герметичности в цанговый фитингах)
- Стандарты: ISO 28456, DIN 73378, SAE J844
- Производитель: WAALPC (Китай)

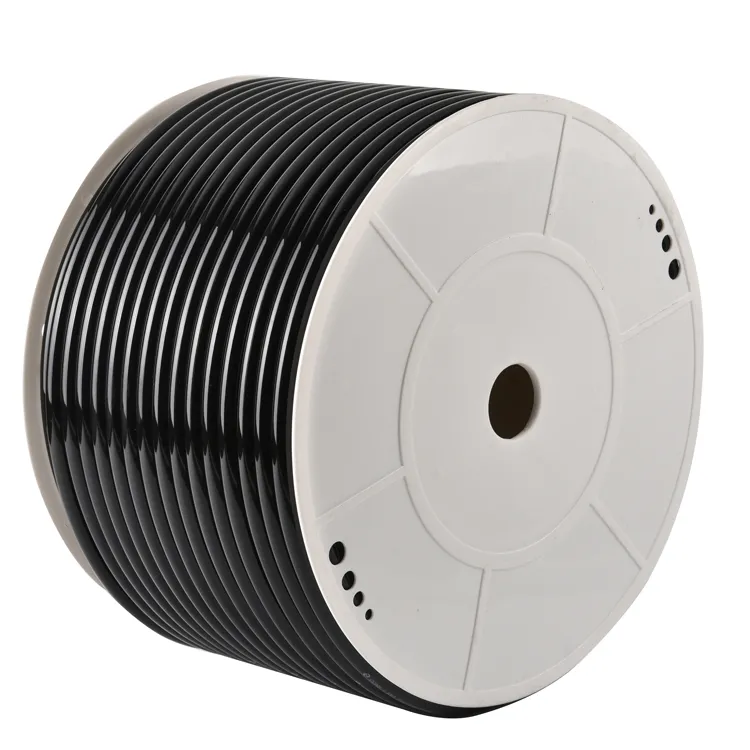

- Поставка: бухты 100 м или 200 м (в зависимости от типоразмера)
Применение в производстве
WAALPC PU подходит для:
- Промышленная пневмоавтоматика — упаковочные машины, конвейеры, манипуляторы
- Станочное оборудование — пневмопривод суппортов, зажимных устройств, выгрузка стружки
- Тестовые стенды — пневмосистемы испытательных установок, R&D-лаборатории
- Пищевая и фармацевтическая промышленность — где не требуется PFOA-free (для PFOA-free — серия EU)
- Химическая промышленность — низкоагрессивные среды (вода, масла, обычные растворители)
- Сервис и ремонт — быстрая замена аварийных линий, ремонт пневмосистем оборудования
Совместимость с фитингами
WAALPC PU работает со всеми цанговыми (цанговый) фитингами стандартных серий:
- Прямые фитинги серии PU — трубка-трубка одного диаметра
- Угловые фитинги PL — для разводки в углах
- Угловые фитинги с резьбой PLF — соединение трубки с резьбовым портом
- Прямые с резьбой PC, PCF — соединение с резьбовым портом
- Тройники, разветвители PE, PK — Y- и T-разводка
Соответствие фитинга и трубки — по наружному диаметру: фитинг PU06 → трубка PU0640 (Ø6 мм), фитинг PU08 → трубка PU0850 (Ø8 мм) и так далее.
Сравнение с другими материалами трубок
| Параметр | PU (полиуретан) | PA (нейлон) | PE (полиэтилен) |
|---|---|---|---|
| Гибкость | Очень высокая | Средняя | Низкая |
| Температурный диапазон | −20…+80°C | −40…+100°C | −40…+60°C |
| Максимальное давление | 10 бар | 20 бар | 6 бар |
| Химстойкость | Средняя | Высокая | Высокая |
| Цена (относительно) | ×1 | ×1.5 | ×0.7 |
| Когда выбирать | Стандарт, 90% задач | Высокая температура, химия | Бюджет, низкое давление |
Подробное сравнение всех типов: Пневматические трубки PU, PA, PE — сравнение материалов.
Калькуляторы для подбора
- Расчёт потерь давления — определит достаточен ли диаметр трубки
- Калькулятор расхода воздуха — для подбора магистрали под цилиндры
- Подбор фитинга — какой фитинг нужен для вашей трубки
- Калькулятор усилия пневмоцилиндра
Гарантия
Гарантия производителя — 12 месяцев. Партия маркируется, доступен сертификат происхождения для тендеров и таможни. Поставка с НДС, документы для юрлиц.
Условия поставки
- Минимальный заказ: 1 м, типовой заказ — 50-200 м
- Доставка: транспортными компаниями
- Оплата: безнал для юрлиц, карта для физлиц, наложенный платёж
- Документы: накладная и ЭСФ, счёт, ТТН, сертификат — по запросу
Подбор трубки за 3 шага с инструментами
Шаг 1. Определите расход воздуха. Используйте калькулятор расхода воздуха пневмоцилиндра — введите диаметр цилиндра, ход и частоту циклов, получите литры/мин при нормальном давлении.
Шаг 2. Подберите диаметр трубки. Откройте калькулятор потерь давления в магистрали — введите длину линии и расход воздуха из Шага 1. Калькулятор покажет потери на каждом диаметре трубки (4, 6, 8, 10, 12 мм). Допустимое падение давления — не более 0.5 бар на 10 м. Если на трубке Ø6 потери 0.8 бар — берите Ø8.
Шаг 3. Подберите фитинги. Запустите подбор фитинга — укажите наружный диаметр выбранной трубки + резьбу порта оборудования. Получите список совместимых фитингов: прямые, угловые, тройники, переходники.
Дополнительные инструменты:
- Калькулятор усилия пневмоцилиндра — если ещё не выбран цилиндр под задачу
- Расчёт скорости пневмоцилиндра — для определения частоты циклов
- Расчёт объёма ресивера — если на магистрали ставится ресивер
- Подбор Cv пневмораспределителя — для подбора клапана к выбранной трубке и цилиндру
- Калькулятор диаметра трубки — комплексный подбор под цилиндр и магистраль
Все калькуляторы бесплатны, без регистрации. Расчёт сохраняется в URL — можно сохранить в закладки или отправить коллеге.
Не уверены в подборе? Напишите параметры задачи через форму заказа или позвоните +7 707 540-71-38 ✉️ info@corneta.kz — инженер подберёт трубку + фитинги бесплатно за 15 минут.
Какие исполнения входят в серию PU-TUBE?
В серии 10 исполнений. Обозначения ряда: PU0425, PU0640, PU0850, PU0855, PU1065, PU1280, PU1410, PU1612 и другие. Каждое исполнение — отдельная позиция со своим присоединительным размером; полный перечень с ценами приведён в таблице этой карточки. Цены берутся из реестра и обновляются вместе с ним, поэтому в описании чисел мы не держим.
Как подобрать нужное исполнение PU-TUBE?
Два диаметра решают выбор трубки: наружный — под посадочный размер цанги фитинга, внутренний — под нужный расход. Материал, давление и радиус изгиба даны в характеристиках исполнения. Монтажную длину берут с запасом на изгиб, чтобы не нагружать трубку на разрыв в месте зажима цангой.
Какие импортные обозначения соответствуют PU-TUBE?
PU-TUBE — совместимый аналог для обозначений Festo PPS, Festo PUN, SMC TAS4, SMC TAS8, SMC TU. Соответствие проверено по каталогам этих производителей: совпадают присоединительные размеры и назначение узла, поэтому переделка обвязки не требуется. Обозначения, не прошедшие проверку по каталогу, в этот перечень не попадают.
Что входит в комплект?
В комплект входит сам узел; крепёж, уплотнения под конкретное присоединение и сопутствующие элементы заказываются отдельно. Чертежи и 3D-модели высылаем по запросу при подтверждении заказа.
Совместимость с импортными аналогами
Совместимый аналог — Festo PPS, SMC TU, WAALPC PU0855 (совпадают присоединительные и установочные размеры, серия PU-TUBE).
Как расшифровать артикул PU?
Формат: PU{размер (нар.×вн.)}
- PU — серия
- Размер (нар.×вн.): 4×2,5 мм / 6×4 мм / 8×5 мм / 8×5,5 мм / 10×6,5 мм / 12×8 мм / 14×10 мм / 16×12 мм / 18×14 мм / 20×16 мм
Пример: PU0425
