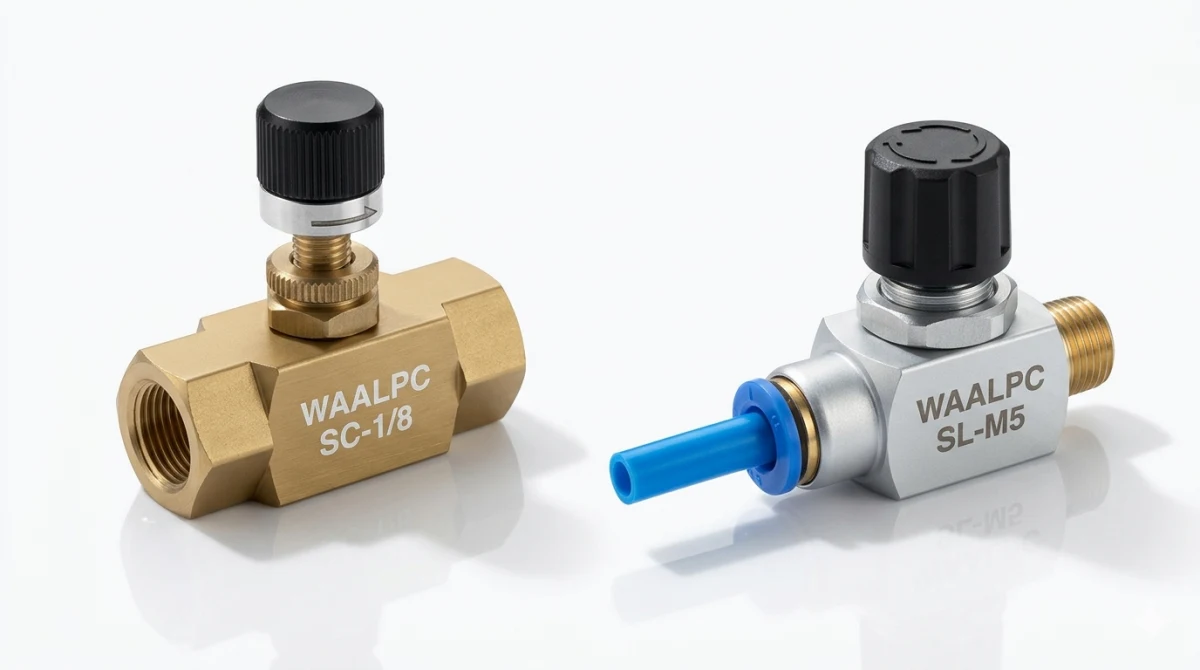

Кратко: пневмодроссель — это клапан с регулируемым проходным сечением: он ограничивает расход сжатого воздуха и этим задаёт скорость штока пневмоцилиндра. Дроссель с обратным клапаном ограничивает поток только в одном направлении, в обратном воздух идёт свободно, поэтому им регулируют отдельно прямой и обратный ход. Для цилиндра двустороннего действия чаще всего дросселируют воздух на выходе из цилиндра.
Подобрать и купить пневмодроссели в каталоге →
Товары из статьи
Мақаладағы тауарлар
Совместимые аналоги (5)
В статье: определение, принцип работы, для чего нужен дроссель, виды, дроссель с обратным клапаном, дросселирование на входе и на выходе, порядок настройки, ошибки и ответы на частые вопросы. Каталог — дроссели пневматические WAALPC.
Содержание статьи (10 разделов)
- Что такое пневмодроссель?
- Принцип работы пневмодросселя
- Для чего нужен пневмодроссель?
- Виды пневмодросселей
- Пневмодроссель с обратным клапаном: как устроен и как работает
- Дросселирование на входе и на выходе
- Как настроить дроссель на цилиндре
- Как выбрать пневмодроссель
- Типичные ошибки
- Часто задаваемые вопросы
Что такое пневмодроссель?
Пневмодроссель дегеніміз не?
Пневмодроссель — аппарат, который регулирует поток сжатого воздуха изменением площади проходного сечения. На схемах по ГОСТ 2.704-2011 дроссель обозначают буквенным кодом ДР, регулятор потока — РП. Условное графическое обозначение — по ISO 1219-1, подробно: обозначение дросселя на пневмосхеме.
Чем уже щель, тем меньше воздуха проходит за единицу времени при том же перепаде давления. Давление в сети дроссель не снижает: для этого служит блок подготовки воздуха с регулятором давления.
Принцип работы пневмодросселя
Пневмодросселдің жұмыс қағидасы

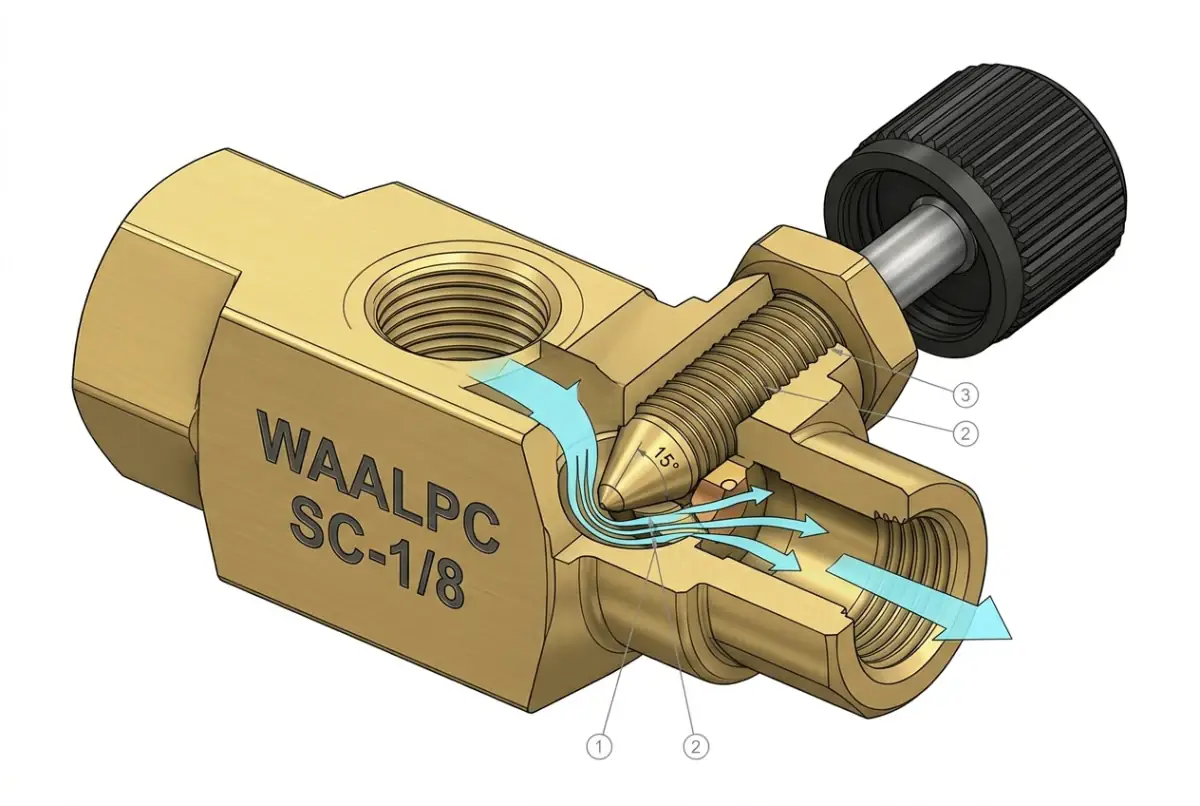

В корпусе выполнены два канала, между ними — седло. Игольчатый затвор (винт с конической иглой) входит в седло: вращением винта зазор между иглой и седлом увеличивают или уменьшают. Воздух проходит через этот зазор, и расход определяется его площадью и перепадом давления до и после дросселя.
Для регулирования скорости штока дроссель включают в линию между распределителем (например, электромагнитным 4V210-08-DC24V) и цилиндром: меньше воздуха за секунду заходит в полость или выходит из неё — шток движется медленнее. Скорость при этом зависит не только от иглы, но и от нагрузки, трения и давления питания, поэтому настройку проверяют на рабочем узле.
Для чего нужен пневмодроссель?
Пневмодроссель не үшін қажет?
- Задать скорость штока. Без ограничения расхода цилиндр движется с максимальной скоростью, которую позволяют давление и сечения трубок; дроссель снижает её до нужной.
- Смягчить удар в конце хода. Медленный подход к упору снижает нагрузку на детали. Это дополняет демпфирование цилиндра, но не заменяет его: при большой массе применяют внешние амортизаторы (руководство Festo на линейные пневмоцилиндры 8104218).
- Согласовать движения. Дросселями выравнивают скорости нескольких цилиндров, работающих от общего источника воздуха. Точной синхронизации это не даёт.
Подобрать сечение под нужную скорость помогает калькулятор скорости пневмоцилиндра, а оценить расход воздуха — калькулятор расхода воздуха.
Виды пневмодросселей
Пневмодроссель түрлері
листайте таблицу вбок →
кестені көлденеңінен жылжытыңыз →
| Вид | Как работает | Где применяют | Серия WAALPC |
|---|---|---|---|
| Двусторонний (без обратного клапана) | Ограничивает поток в обоих направлениях одинаково | Балансировка линий; не годится, когда прямой и обратный ход нужно настраивать раздельно | в каталоге нет |
| С обратным клапаном (односторонний) | В одну сторону — через иглу, в другую — свободно через клапан | Регулировка скорости цилиндра | SL, AS (исполнения на выхлоп и на впуск) |
| Дроссель-глушитель | Ставится на выхлопной порт распределителя: гасит шум и ограничивает выпуск | Замедление хода при выпуске воздуха из распределителя | BESL |
| Угловой, для цилиндра или для распределителя | Тот же принцип, меняется место установки | Монтаж прямо на порту цилиндра или на распределителе | JSC (угловой), ASC (компактный регулятор расхода) |
У Festo аналогичные по назначению изделия — дроссели GRLA (дросселирование на выходе) и GRLZ (на входе); это ориентир по типам, а не пара кодов.
Пневмодроссель с обратным клапаном: как устроен и как работает
Кері клапаны бар пневмодроссель: қалай құрылған және қалай жұмыс істейді
Игольчатый дроссель и обратный клапан установлены в одном корпусе параллельно. Когда воздух идёт в «дросселируемом» направлении, клапан закрыт, и поток проходит только через щель у иглы. В обратном направлении клапан открывается, и воздух минует щель без ограничения.
Благодаря этому скорость настраивают в одном направлении, не влияя на другое. Ключевое правило монтажа: на двух дросселях цилиндра обратный клапан в каждой линии должен свободно пропускать воздух в цилиндр, а дросселировать выпуск; иначе скорость будет регулироваться не там, где задумано (по материалам bb-engineering.ru). Про сам обратный клапан — отдельная статья. Устройство, схема и выбор — на странице дроссель с обратным клапаном.

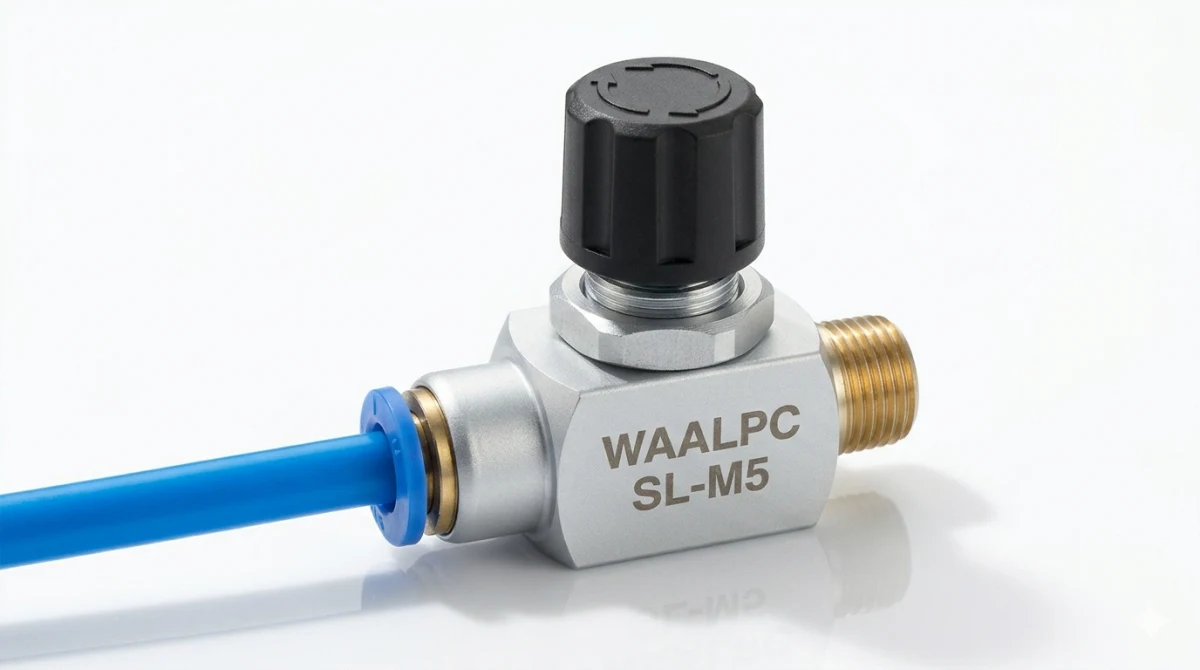

Покупка: серия SL (цанговые, с обратным клапаном) — от 660 ₸; например, SL06-01 — 960 ₸; серия JSC (угловой регулятор скорости, например JSC6-01; направление дросселирования смотрите в карточке) — от 450 ₸; дроссель-глушитель BESL (например, BESL-02) — от 900 ₸.

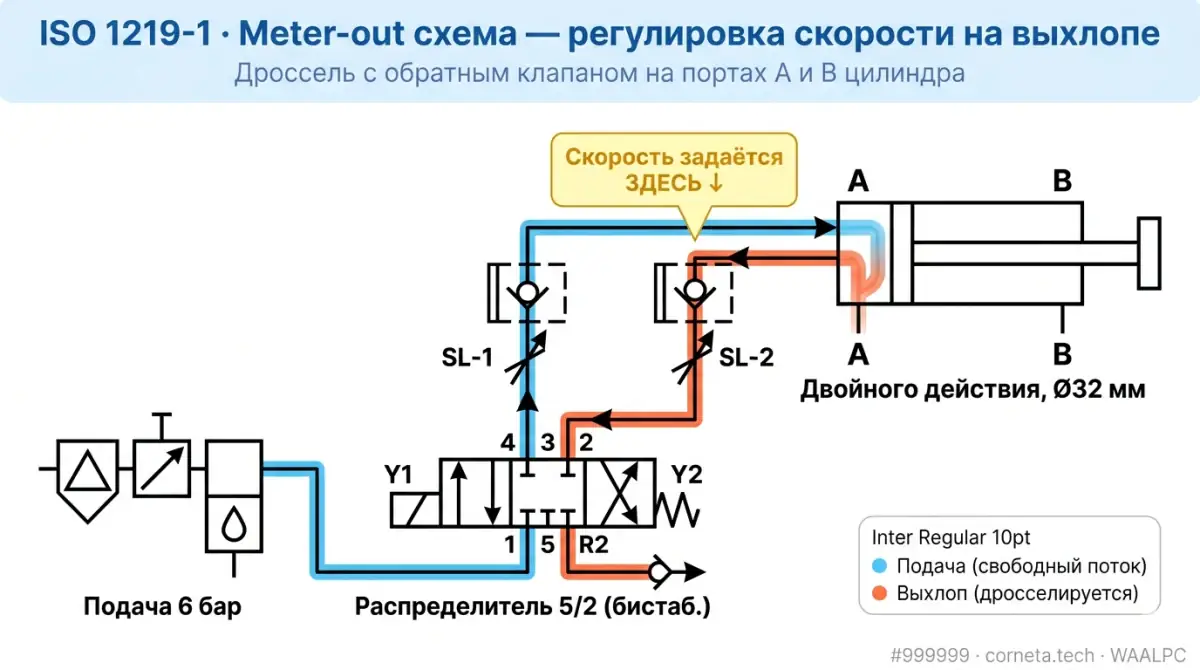

Дросселирование на входе и на выходе
Кірісте және шығыста дроссельдеу
«На входе» — дроссель ограничивает воздух, поступающий в рабочую полость. «На выходе» — воздух, вытесняемый из противоположной полости. Одним и тем же дросселем с обратным клапаном получают любой вариант, смотря как он включён в линию: направление дросселирования зависит от места установки и положения клапана.
| Параметр | На входе | На выходе |
|---|---|---|
| Какой воздух дросселируется | Подаваемый в рабочую полость | Выходящий из противоположной полости |
| Равномерность движения | Давление растёт медленно, возможны рывки, особенно на малой скорости и при трении | Обе полости под давлением, движение ровнее |
| Помогающая нагрузка (груз опускается) | Поршень может разгоняться: в выходной полости давление почти атмосферное | Разгон ограничен противодавлением |
| Расход воздуха | За полный ход тот же: к концу хода рабочая полость заполняется до давления питания | Тот же; выхлопная полость при движении работает как воздушная подушка |
| Типичное применение | Цилиндры одностороннего действия, малые объёмы | Равномерное перемещение, в том числе вертикальное |
Источники сравнения: bb-engineering.ru (статья «Дросселирование на входе или на выходе»), руководство Festo 8104218. На заводском листе WAALPC AS с фиксатором исполнения разделены по направлению: AS2201F, AS3201F, AS4201F — на выхлоп, AS2211F, AS3211F, AS4211F — на впуск.
⚠ Безопасность. Дроссель замедляет движение, но не удерживает груз: при сбросе воздуха вертикальный шток с нагрузкой опустится. Если падение груза опасно, ставят управляемый обратный клапан — пневмозамок PCV — и проверяют схему на отказ питания: замок держит груз при потере давления в линии управления, с распределителем 5/3 берут центр на выхлоп (E), закрытый центр с замками не годится. Для работ под подвешенным грузом нужна механическая фиксация. Подробнее о регулировке на цилиндре: как отрегулировать скорость пневмоцилиндра дросселем.
Как настроить дроссель на цилиндре
Цилиндрдегі дросселді қалай баптау керек
- Проверьте качество воздуха и давление питания: изменение давления меняет скорость при тех же настройках.
- Закройте дроссели полностью, затем откройте примерно на один оборот (порядок пуска из руководства Festo 8104218).
- Подайте воздух и постепенно открывайте дроссель, пока скорость не станет нужной. Полностью закрытый винт — частая причина недохода поршня.
- Настройте каждое направление отдельно, зафиксируйте винт контргайкой.
- Для вертикальных узлов проверьте поведение при сбросе воздуха.
- Ауаны беріңіз де, жылдамдық керекті мәнге жеткенше дросселді бірте-бірте ашыңыз. Толық жабылған винт — поршеньнің жетпей қалуының жиі себебі.
- Әр бағытты жеке реттеңіз, бұранданы қарсы гайкамен бекітіңіз.
- Тік тораптар үшін ауаны шығарып жіберген кездегі әрекетті тексеріңіз.
Как выбрать пневмодроссель
Пневмодросселді қалай таңдау керек
- Резьба порта. Дроссель подбирают по резьбе порта цилиндра или распределителя и по диаметру трубки. Присоединительная резьба дросселей SL по карточке — наружная R1/8″–R1/2″; у цилиндров и распределителей WAALPC порты с внутренней резьбой G. Резьбы Rc/PT импортных изделий отличаются от нашей G, это учитывают при подборе, а переходник берут отдельно.
- Направление. Определите, где дроссель должен стоять — на входе или на выходе, и по этому выберите исполнение и место установки.
- Пропускная способность. Сверяйте по паспорту серии; расход цилиндра и один перепад давления для расчёта Cv недостаточны.
- Монтаж. На порту цилиндра или на распределителе; есть регулятор расхода ASC (G1/8–G1/2, 0,05–0,8 МПа), например ASC-08.
Пример: расход цилиндра Ø32 на поршневом ходе
Мысал: Ø32 цилиндрдің поршень жүрісіндегі ауа шығыны
Цилиндр Ø32 мм (например, DSBC-32-100-PPV-A), скорость 0,3 м/с, избыточное давление 6 бар. Условия примера: сухой воздух 20 °C, атмосферное давление 1,01325 бар, опорная база — 0 °C и 1,01325 бар.
Q = π × 0,032² / 4 × 0,3 × 60 × 1000 × (7,01325 / 1,01325) × (273,15 / 293,15) ≈ 93,4 нл/мин
Q = π × 0,032² / 4 × 0,3 × 60 × 1000 × (7,01325 / 1,01325) × (273,15 / 293,15) ≈ 93,4 нл/мин
Это расход на поршневом ходе при названной базе (что такое нл/мин), не средний за цикл. Номер дросселя по нему не определяют: нужны давления до и после дросселя и паспортная характеристика серии.
Типичные ошибки
Жиі кездесетін қателер
- Дроссель без обратного клапана там, где ходы нужно настраивать раздельно.
- Обратные клапаны повёрнуты в разные стороны: скорость регулируется не в том направлении.
- Дросселирование на входе на вертикальном цилиндре с опускающимся грузом: возможен разгон.
- Полностью закрытый винт: поршень не доходит до конца хода.
- Надежда, что дроссель удержит груз при сбросе давления.
- Жүрістерді бөлек реттеу керек жерде кері клапансыз дроссель.
- Толық жабық бұранда: поршень жүрістің соңына жетпейді.
- Қысым түсірілгенде дроссель жүкті ұстап тұрады деген үміт.
👉 Каталог дросселей WAALPC: SL, JSC, ASC, AS →
👉 WAALPC дроссельдер каталогы: SL, JSC, ASC, AS →
Часто задаваемые вопросы
Жиі қойылатын сұрақтар
Для чего нужен пневмодроссель?
Пневмодроссель не үшін қажет?
Пневмодроссель ограничивает расход сжатого воздуха и тем самым задаёт скорость штока цилиндра. Им же выравнивают скорости нескольких цилиндров и замедляют подход к упору (демпфирование цилиндра они не заменяют). Давление в сети он не снижает и не заменяет регулятор давления.
Чем дроссель отличается от обратного клапана?
Дроссель кері клапаннан немен ерекшеленеді?
Обратный клапан пропускает воздух только в одну сторону и в другую запирает. Дроссель ограничивает поток. В дросселе с обратным клапаном оба элемента стоят параллельно: в одну сторону воздух идёт через регулируемую щель, в другую свободно через клапан.
Что лучше: дросселирование на входе или на выходе?
Қайсысы жақсы: кіріс жағынан дросселдеу ме, әлде шығыс жағынан ба?
Для цилиндра двустороннего действия чаще применяют дросселирование на выходе: обе полости остаются под давлением, выхлопная работает как воздушная подушка, движение ровнее, поршень не разгоняется под действием нагрузки. Дросселирование на входе даёт рывки при малой скорости и разгон при помогающей нагрузке; расход воздуха за полный ход в обоих вариантах одинаков.
Почему при установке дросселя скорость регулируется «наоборот»?
Дроссельді орнатқанда жылдамдық неге «керісінше» реттеледі?
Направление дросселирования зависит от того, как повёрнут обратный клапан и куда вкручен дроссель: один и тот же корпус в цилиндре и в распределителе даёт разные схемы (на входе или на выходе). Перед настройкой проверьте стрелку на корпусе и по факту убедитесь, какая полость дросселируется.
Можно ли полностью закрыть дроссель?
Дросселді толық жабуға бола ма?
Нет. Полностью закрытый винт перекрывает дросселируемое направление, и поршень может не дойти до конца хода. Руководство Festo рекомендует при пуске сначала закрыть дроссели полностью, затем открыть примерно на один оборот и подстраивать скорость.
Удержит ли дроссель груз на вертикальном цилиндре?
Дроссель тік пневмоцилиндрдегі жүкті ұстап тұра ала ма?
Нет. Дроссель замедляет движение, но не запирает воздух: при потере давления груз опустится. Если груз должен удерживаться, применяют управляемый обратный клапан (пневмозамок) и проверяют схему на отказ питания.
Как подобрать дроссель по резьбе и размеру?
Дроссельді бұранда мен өлшем бойынша қалай таңдауға болады?
По резьбе порта цилиндра или распределителя и по диаметру трубки. Пропускную способность сверяют по паспорту конкретной серии, один расход цилиндра для этого недостаточен. Инженер corneta.kz подберёт серию по вашему артикулу за 1 рабочий день.
