Кратко: скорость штока регулируют дросселями с обратным клапаном на выходе — на выхлопе каждой полости: начинают с почти закрытого дросселя и открывают до нужной скорости. Винты демпфирования в крышках (исполнение PPV) настраивают торможение в конце хода: закрутить — мягче остановка, открутить — жёстче; их подстраивают после дросселей, на рабочем давлении.
Товары из статьи
Подобрать товар или аналог по коду: введите артикул в подбор аналога или пришлите список кодов на подбор замены импортной пневматики.

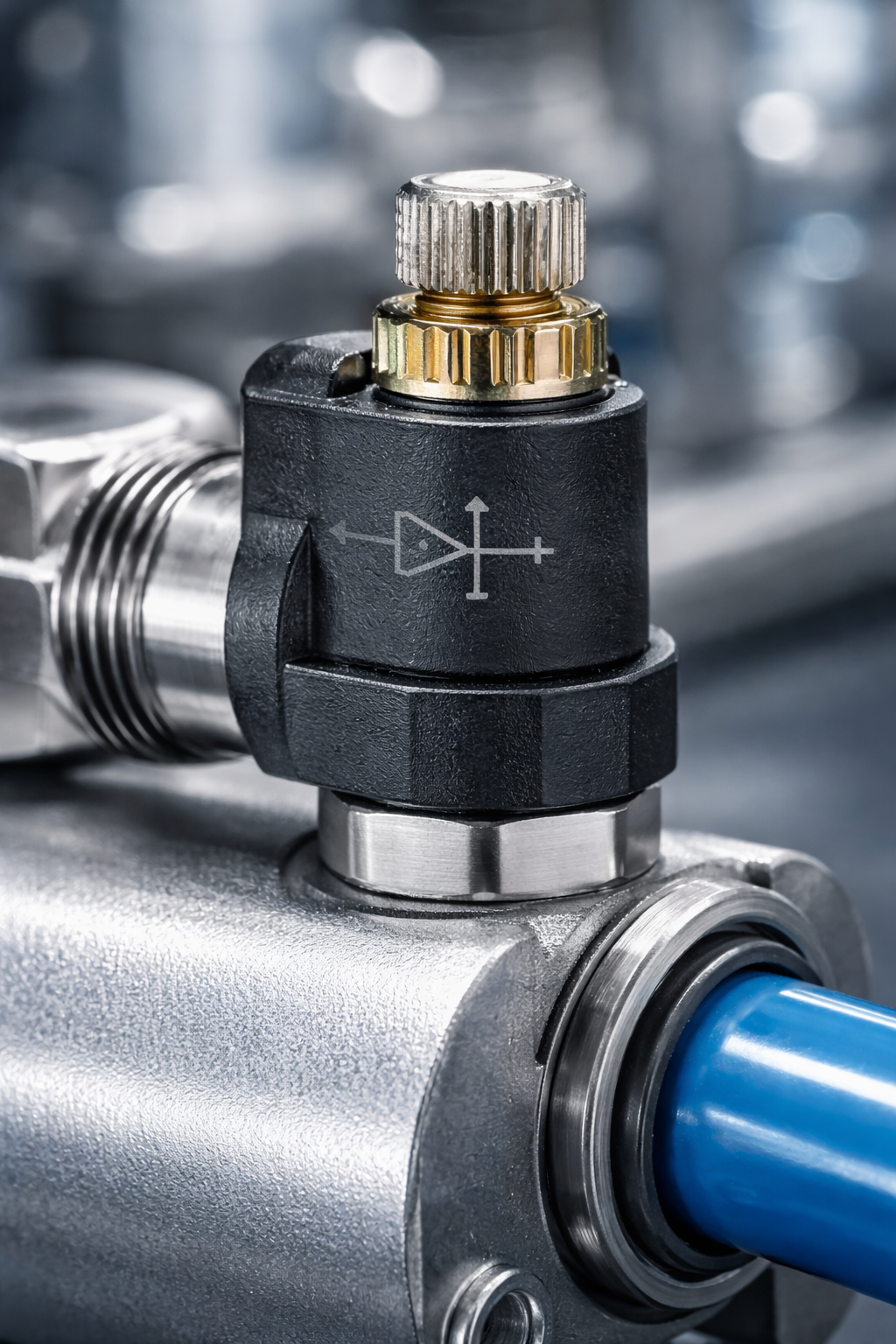

Дросселирование пневмоцилиндра — одна из тех тем, где неправильный выбор схемы (дросселирование входа вместо выхода) превращает точный инструмент в неуправляемую пружину. Если ваш цилиндр «танцует» рывками, резко выстреливает в начале хода или замирает на полпути — скорее всего, проблема не в оборудовании, а в том, с какой стороны стоит дроссель (например, угловой регулятор скорости JSC6-01).
Для прямого монтажа с цанговым подключением трубки — серия SL (Ø4–12 мм, резьба R1/8″–R1/2″), например SL06-01A (трубка Ø6 мм, наружная резьба R1/8).
- Дросселирование на входе создаёт эффект «сжатой пружины» — отсюда рывки и прерывистое скольжение.
- Дросселирование на выходе создаёт противодавление — это точка опоры, которая делает движение плавным.
- Правильная настройка занимает 5 минут и не требует приборов.

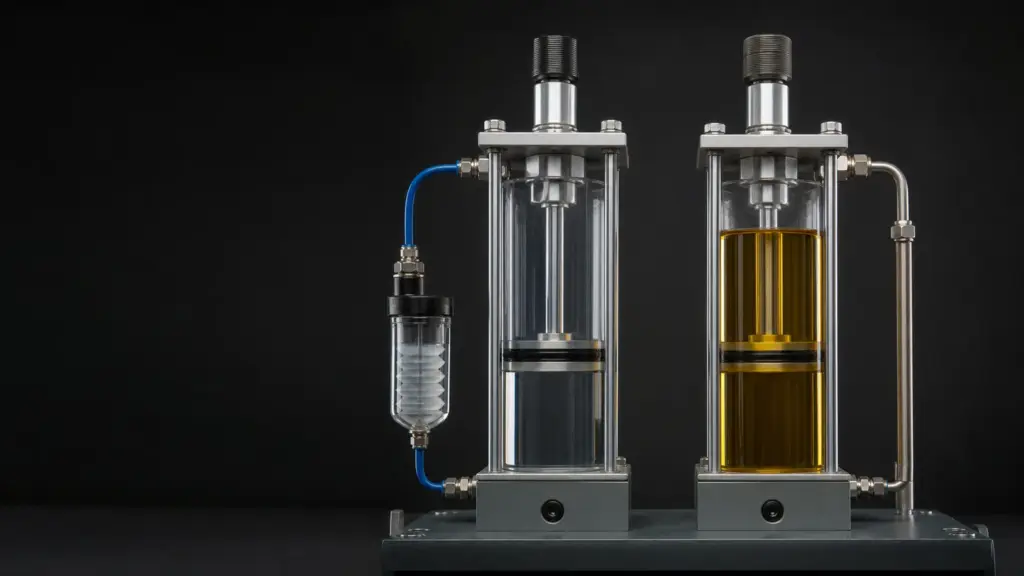

Почему воздух — это не масло? Физика дросселирования пневмоцилиндра
В гидравлике жидкость практически несжимаема — поршень двигается ровно настолько, насколько вы подали масла. В пневматике всё иначе: сжатый воздух — это накопленная энергия, которая при малейшей возможности стремительно расширяется. Именно поэтому дросселирование пневмоцилиндра работает по принципиально другой логике, чем в гидравлике.
Представьте молоток, летящий в пустоте космоса: он не может совершить полезную работу без точки опоры. Дроссель на выходе — это и есть та точка опоры для воздуха, которая превращает хаотичное расширение в управляемое движение.

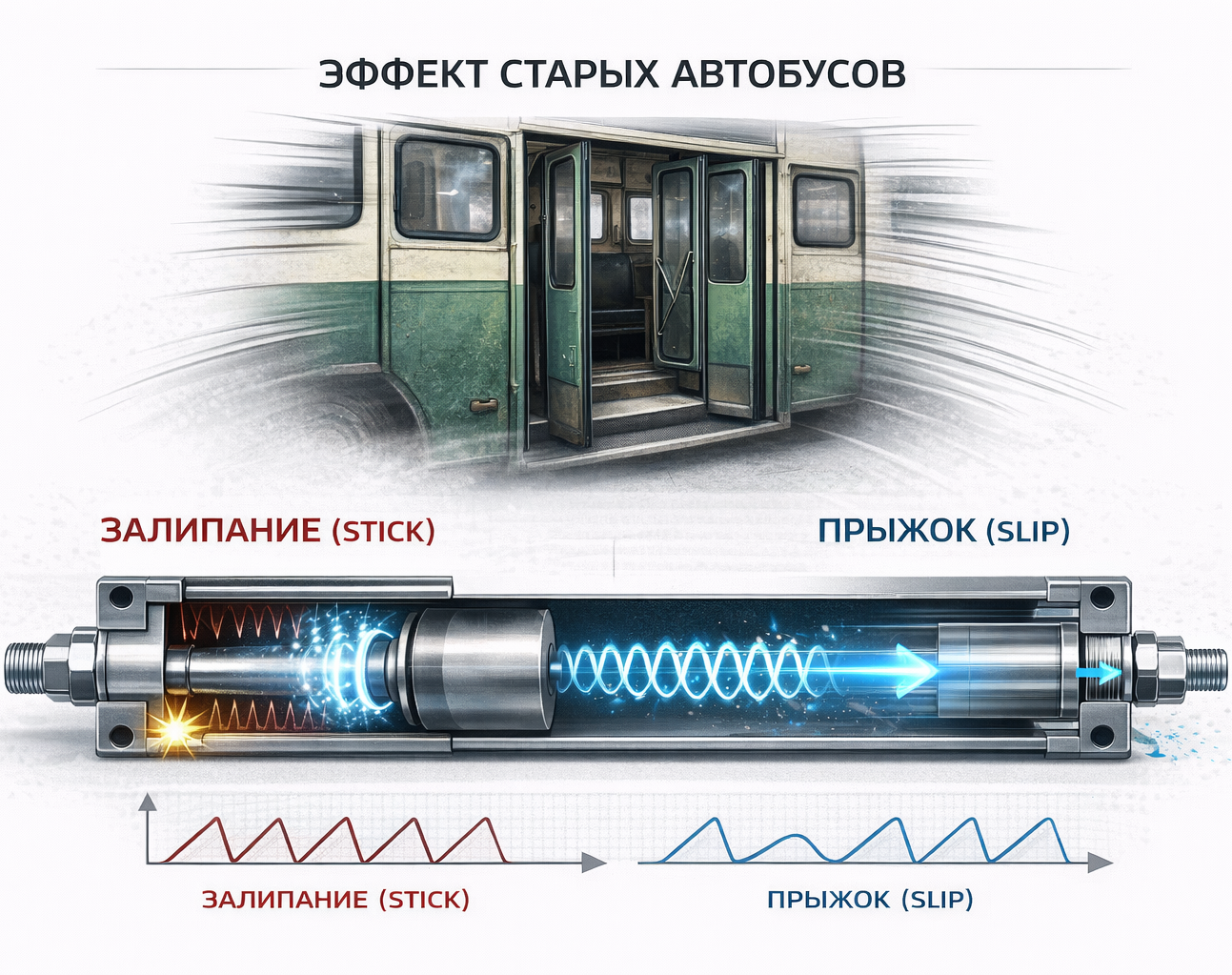

Прерывистое скольжение: почему пневмоцилиндр «танцует» рывками?
Прерывистое скольжение — классический автоколебательный процесс, возникающий из-за разницы между статическим и динамическим трением. В пневматике он усиливается тем, что воздух сжимается и разжимается без ограничений, работая как невидимая мощная пружина.
Если ваш пневмоцилиндр резко выстреливает в начале хода — это классическое прерывистое скольжение при дросселировании на входе.
Механика процесса при дросселировании на входе:
- Прилипание: Давление в камере P₁ растёт, поршень стоит. P₁ · A < Fₛₜₐₜ.
- Скольжение: Как только P₁ · A > Fₛₜₐₜ, поршень трогается. Трение резко падает (Fₛₜₐₜ → Fᵟʸⁿ).
- Прыжок: Избыточное давление толкает поршень быстрее, чем поступает новый воздух. Объём растёт, P₁ падает.
- Остановка: Давление падает ниже порога Fᵟʸⁿ. Цикл повторяется.

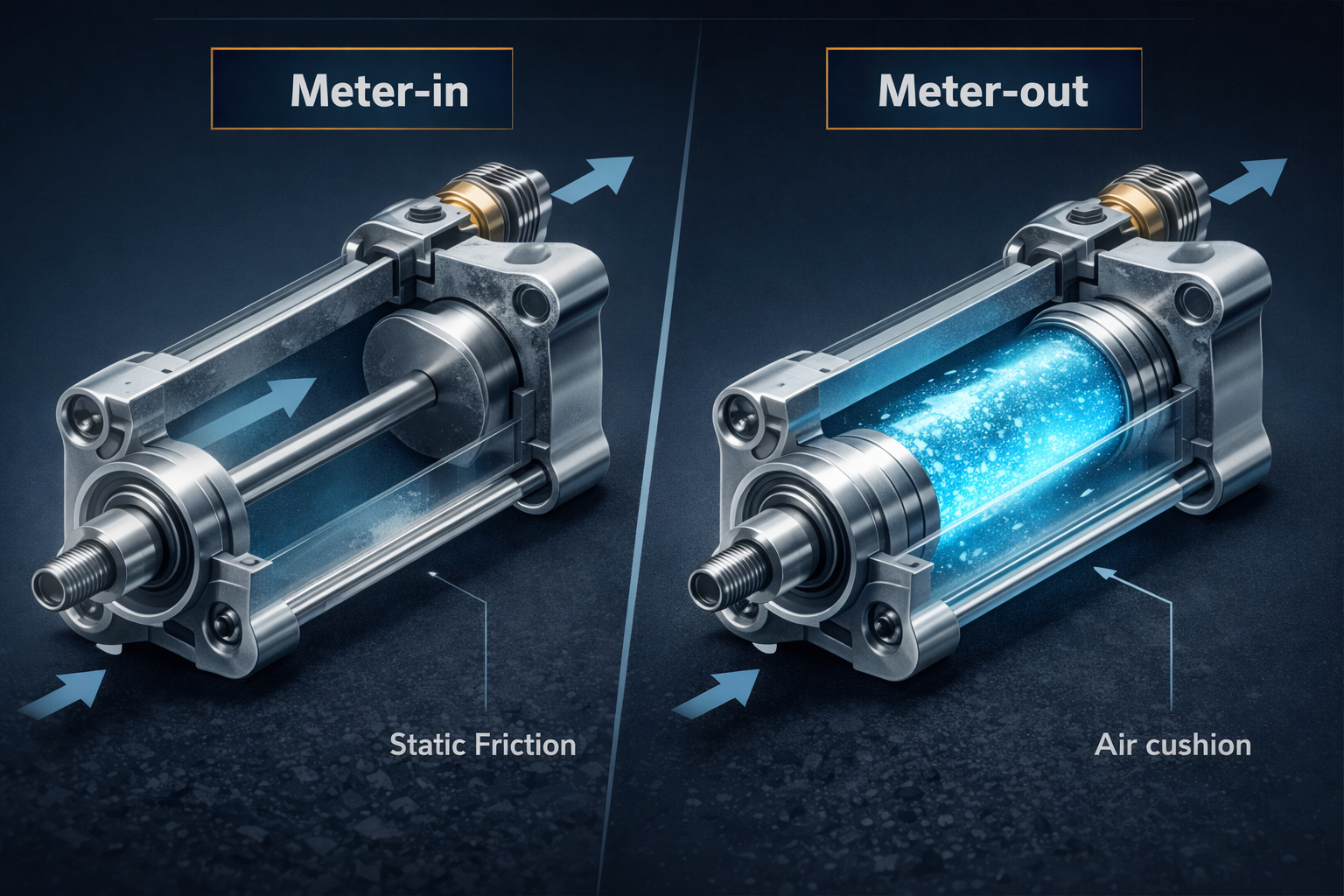

Дросселирование на входе или на выходе: в чём принципиальная разница?
Дросселирование на входе — воздух поступает в камеру медленно, но при страгивании поршня уже накопленная «пружина» резко распрямляется. Результат: рывок, потеря контроля над скоростью.
Дросселирование на выходе — дроссель ограничивает выход воздуха из противоположной камеры. Это создаёт постоянное противодавление — жёсткую пневматическую связь, которая гасит рывок и стабилизирует скорость независимо от нагрузки.
Как настроить дросселирование пневмоцилиндра за 3 шага?
Правильное дросселирование пневмоцилиндра настраивается без приборов — только руки и несколько минут времени.
- «Задушить» выхлоп: Полностью закрутите регулировочный винт дросселя на выходе до упора, затем отпустите на 1 полный оборот.
- Подать воздух: Цилиндр либо не двинется, либо пойдёт крайне медленно. Это нормально и безопасно.
- Постепенный отпуск: Отворачивайте винт по ¼ оборота, пока не добьётесь нужной плавности. Между подкрутками делайте паузу в 2–3 цикла — давление в трубках должно стабилизироваться.
Как настроить дроссели на выходе?
Данные актуальны для стандартных систем с давлением 6 бар и длиной трубок до 2 метров. Для длинных магистралей (5+ метров от распределителя до цилиндра) реакция на поворот винта запаздывает на 1–2 секунды — не торопитесь.
листайте таблицу вбок →
| ДИАМЕТР ПОРШНЯ (ММ) | ТИП НАГРУЗКИ | ВРЕМЯ ХОДА (СЕК/100ММ) | ОТКРЫТИЕ ВИНТА ПОСЛЕ НАСТРОЙКИ (ОРИЕНТИР) | СТАБИЛЬНОСТЬ |
|---|---|---|---|---|
| 12–20 | Лёгкая (до 2 кг) | 0.1–0.3 сек | 1.5–2 оборота | Низкая (требует точной подстройки) |
| 25–40 | Средняя (5–15 кг) | 0.3–0.6 сек | 2.5–3 оборота | Высокая |
| 50–80 | Тяжёлая (25–50 кг) | 0.5–1.2 сек | 3.5–4.5 оборота | Очень высокая |
| 100+ | Очень тяжёлая | > 1.5 сек | 5+ оборотов | Зависит от демпфирования |
Когда стандартной настройки дросселя недостаточно?
Прежде чем приступать к регулировке дросселирования пневмоцилиндра, проверьте эти параметры — они напрямую влияют на безопасность и точность работы.
- Длина магистрали: Если распределитель стоит в 5 метрах от цилиндра (например, электромагнитный 5/2 4V210-08-DC24V) — реакция на поворот винта запаздывает на 1–2 секунды. Делайте паузы между регулировками.
- Смазка: Если в системе нет лубрикатора, трение покоя выше — придётся чуть больше открывать дроссель, что повышает риск рывка. Если заводская смазка вымоется — прерывистое скольжение проявится многократно сильнее.
- Сечение трубок: Слишком тонкие трубки (например, 4 мм) для больших цилиндров 80–100 мм сами начинают работать как дроссель — таблица настроек в этом случае бесполезна.
- Глушитель на распределителе: Если открыли дроссель более чем на 70–80% (6–8 оборотов), а скорость всё ещё мала — проблема не в дросселе. Проверьте сечение трубки и глушитель (например, пластиковый PSLB-01 на выхлопе 4V210-08: выпускные порты у него 1/8″, а не 1/4″, как рабочие).
Подобрать по теме
Какие размеры по теме есть у нас?
Страницы с размерами, ценой и обозначениями других марок для серий из этой статьи: DSBC-100-25, DSBC-100-800, DSBC-100-350, DSBC-125-350.
Как настроить дроссели и винты крайних положений при первом пуске?
Порядок ниже — по руководству Festo на линейные пневмоцилиндры (Pneumatic linear cylinder, 8104218, 2018-12b); для цилиндров других производителей проверяйте паспорт серии. Винты демпфирования есть только у цилиндров с регулируемым демпфированием (в наших артикулах это PPV): если в артикуле P (упругое) или PPS (саморегулируемое), винтов демпфера нет, и регулируется только дроссель. Скорость штока задают односторонними дросселями с обратным клапаном, а плавность остановки в конце хода — винтами демпфирования крайних положений (у цилиндров с регулируемым демпфированием). Для двусторонних цилиндров Festo применяет дроссели по выхлопу (тип GRLA), для односторонних — по подаче (тип GRLZ).
- Убедитесь, что в зоне хода нет людей и посторонних предметов: руки не должны попадать в область перемещения груза.
- Оба дросселя с обратным клапаном сначала закройте полностью, затем отпустите примерно на один оборот (так написано в руководстве Festo).
- Винты демпфирования крайних положений сначала закройте полностью, затем отпустите примерно на один оборот (у цилиндров Festo серии DNCB — примерно на ¼ оборота).
- Плавно сбросьте воздух из цилиндра с одной стороны: иначе при первом ходе, если поршень быстро идёт в крайнее положение, возникает чрезмерная нагрузка. Всю систему поднимают до рабочего давления медленно.
- Сделайте пробный прогон и проверьте, нужно ли менять демпфирование и скорость груза.
- Дроссели откручивайте медленно, пока не получите нужную скорость поршня.
- Винты демпфирования с обеих сторон откройте по потребности. Поршень должен надёжно доходить до крайних положений за нужное время цикла, но не ударяться о них жёстко.
Что важно помнить:
- Полностью закрытый винт демпфирования — частая причина, по которой поршень не доходит до конца хода: в таблице неисправностей Festo лечится открытием винта.
- Быстрый выхлоп и демпфирование. Регулируемое демпфирование может не действовать при клапанах быстрого выхлопа — это зависит от соотношения потоков выхлопного воздуха.
- Большая масса, высокая скорость или клапаны быстрого выхлопа — ставят внешние амортизаторы или внешние упоры.
- Регулировать на ходу нельзя, если груз выступает за крышки цилиндра: винты дросселей и демпфирования поворачивают только при остановленном цилиндре.
- Дроссели ввинчивают прямо в порты цилиндра; принадлежности с чрезмерной длиной ввинчивания повреждают поршень демпфирования.

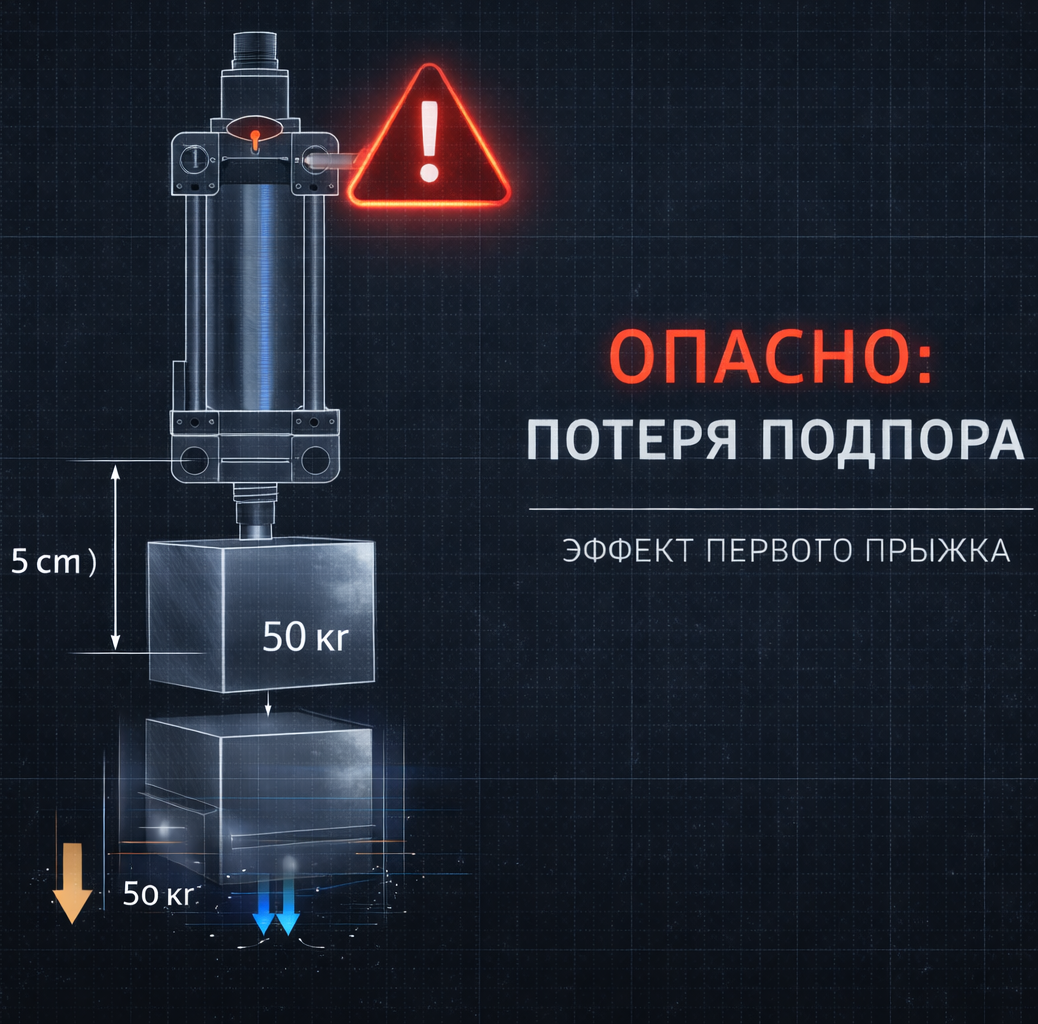

- На вертикальной или наклонной установке при падении давления груз может сползти: Festo предлагает проверить, не нужны ли управляемые обратные клапаны (тип HGL).
Итог
Дросселирование пневмоцилиндра — это не регулировка скорости. Это управление физикой сжатого воздуха.
Дросселирование выхода или входа — это не вопрос предпочтений. Это разница между управляемым движением и неконтролируемым рывком, который изнашивает уплотнения, бьёт по направляющим и создаёт аварийные ситуации при вертикальных нагрузках.
Правильно подобранный дроссель в паре с грамотной подготовкой воздуха и культурой монтажа трубки — три кита стабильной пневмосистемы без внеплановых остановок.
