Кратко: пневматический обратный клапан пропускает сжатый воздух только в одну сторону, а в другую запирает проход: в прямом направлении поток отжимает запорный элемент, в обратном давление прижимает его к седлу. Рядом с ним в пневматике работают родственные устройства: пилотный клапан (пневмозамок) удерживает воздух в цилиндре, клапан быстрого выхлопа ускоряет сброс воздуха, дроссель с обратным клапаном регулирует скорость в одну сторону, челночный клапан объединяет два сигнала.
Подобрать и купить пневмоклапаны в каталоге →
Товары из статьи
Совместимые аналоги (5)

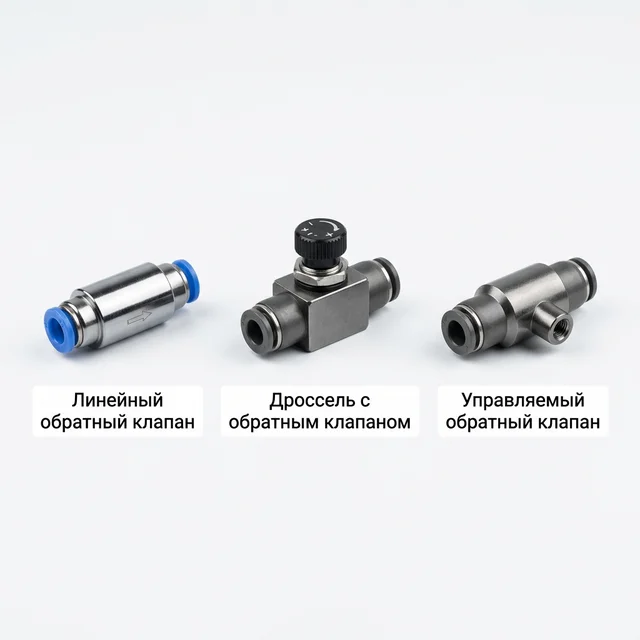

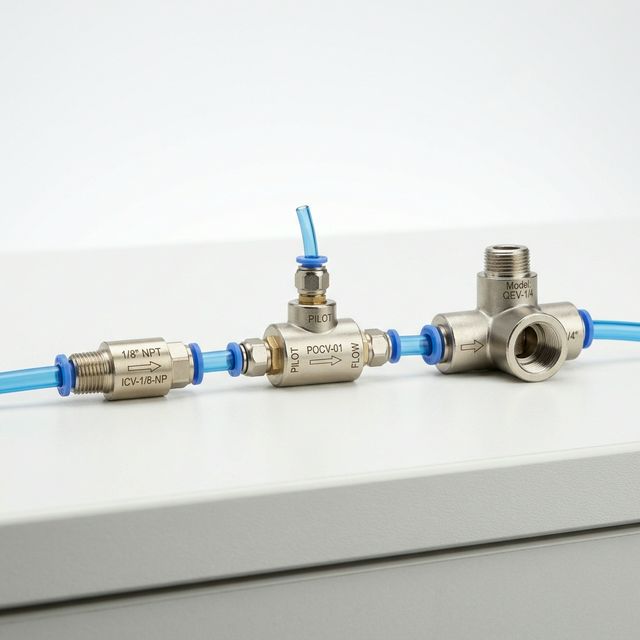

Какие бывают пневматические обратные клапаны: виды
листайте таблицу вбок →
| Вид | Что делает | Где ставят | Серия WAALPC |
|---|---|---|---|
| Линейный (стандартный) | Пропускает воздух в одну сторону, обратный ход запирает | Выход компрессора, ресивер, разделение контуров | SPC, SPU |
| Пилотный (пневмозамок) | Запирает обратный путь, пока на пилотный порт не подан сигнал; удерживает воздух в полости цилиндра | На портах цилиндра, вертикальные нагрузки | PCV |
| Быстрого выхлопа | Сбрасывает воздух из цилиндра прямо в атмосферу, минуя трубку и распределитель | На порту цилиндра, у быстрых циклов | QE |
| Дроссель с обратным клапаном | Ограничивает поток в одном направлении, в обратном пропускает свободно | В порту цилиндра, регулировка скорости хода | SL |
| Челночный («ИЛИ») | Два входа, один выход: пропускает сигнал с любого входа и запирает второй | Управление из двух мест | уточняйте в разделе обратных клапанов |
Полный раздел с типоразмерами и ценами: обратные клапаны и клапаны быстрого выхлопа WAALPC.

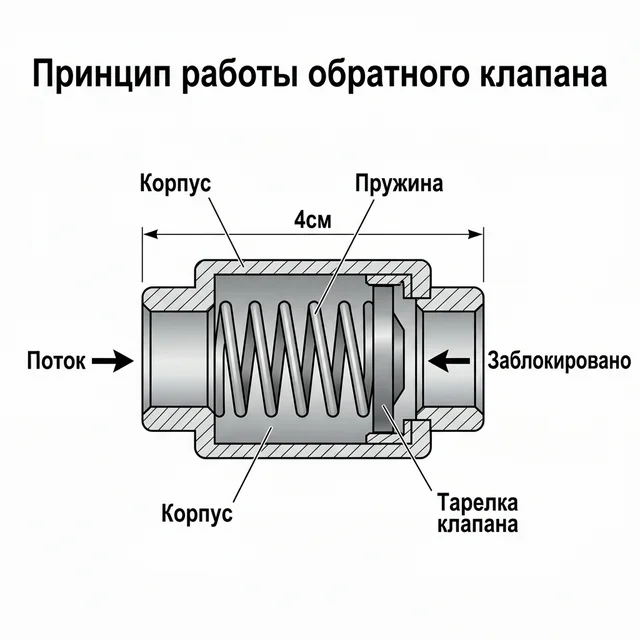

Как работает обратный клапан: принцип и устройство

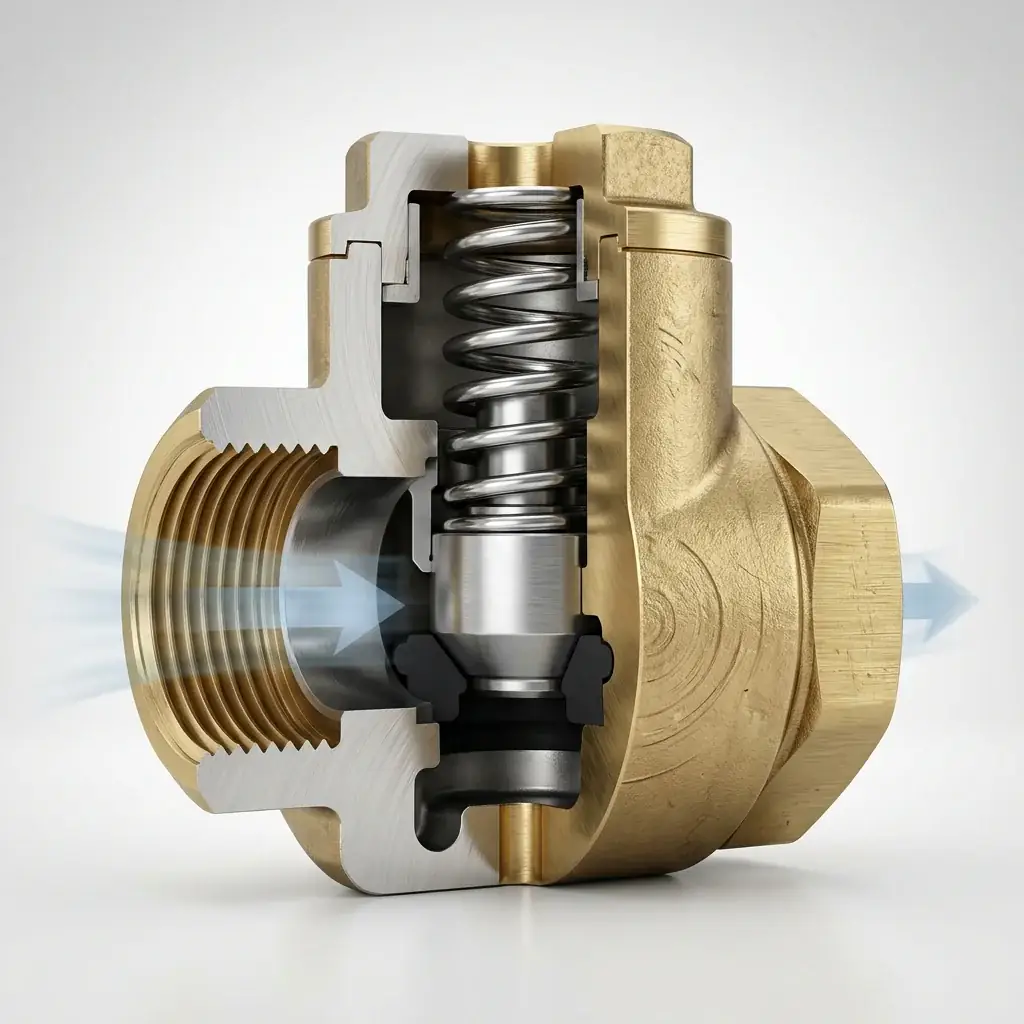

Внутри корпуса находится запорный элемент (шарик, тарелка или диск), седло и, как правило, пружина. Воздух в прямом направлении преодолевает усилие пружины и открывает проход. При обратном потоке давление и пружина прижимают элемент к седлу, и клапан закрывается. Наименьшая разность давлений на входе и выходе, при которой клапан начинает пропускать воздух, называют давлением открытия; его в основном задаёт пружина. У клапана есть стрелка на корпусе: она показывает направление свободного потока, и ставить его нужно строго по ней. На схемах по ISO 1219 обратный клапан рисуют как шарик у седла; пружину показывают в исполнении с пружиной.
Типы по запорному элементу
| Запорный элемент | Как закрывается | Где встречается |
|---|---|---|
| Шариковый | Шарик садится на седло; его поджимает пружина, в беспружинном исполнении обратный поток прижимает шарик сам | Малые линейные клапаны, компактные узлы |
| Тарельчатый (конус или диск) | Конус или диск садится на седло, уплотнение обычно эластомерное, как правило с пружиной | Линейные обратные клапаны |
| Лепестковый | Гибкая пластина закрывает отверстие; давление открытия очень малое | Компрессоры; в линейной пневмоарматуре редко |
| Мембранный | Гибкая мембрана перекрывает проход; нормально закрыт или нормально открыт | Специальные исполнения |
Тип запорного элемента и давление открытия берут из документации конкретной модели: общая таблица их не заменяет.
Линейный обратный клапан: для чего нужен и как ставить
Без обратного клапана воздух движется в обе стороны. Три типичные ситуации, где это мешает:
- Компрессор: при остановке двигателя воздух из ресивера идёт обратно через головку компрессора. Обратный клапан ставят между компрессором и ресивером, стрелкой к ресиверу.
- Разделение контуров: клапан не даёт давлению из одного контура уйти в другой.
- Вертикальный цилиндр: при отключении подачи воздух уходит назад через распределитель, шток опускается. Для удержания одного линейного клапана мало: нужен пилотный (см. ниже).
В каталоге линейные обратные клапаны — цанговые серии SPC (прямой, наружная резьба R1/8, R1/4) и SPU (трубка × трубка), угловые 90° — SPL и SPV; цена от 840 ₸. Давление открытия и расход смотрят в данных конкретной модели.
Пневмозамок: как работает управляемый обратный клапан
Пилотный обратный клапан в обычном состоянии пропускает воздух в одну сторону, а в обратную запирает. Когда на пилотный порт подано давление, внутренний поршень отжимает запорный элемент от седла, и запертое направление открывается. У серии PCV: резьба G1/8–G1/2 (PCV-06…PCV-15), пилотный порт M5×0,8 у PCV-06, 1/8″ у PCV-08 и 1/4″ у PCV-10/15, давление 0,15–1,0 МПа. Цена: от 6 840 ₸.
| Параметр | Линейный | Пилотный (пневмозамок) |
|---|---|---|
| Прямое направление | Открыт | Открыт |
| Обратное направление | Закрыт всегда | Закрыт, пока нет пилотного сигнала |
| С пилотным сигналом | — | Открыт в обе стороны |
| Удержание позиции цилиндра | Нет | Да, запирает воздух в полости (не абсолютно: через утечки нагрузка может медленно смещаться) |
| Цена | от 840 ₸ | от 6 840 ₸ до 17 100 ₸ |
Схема удержания вертикального цилиндра
Два пневмозамка ставят у портов цилиндра, пилотные линии подключают перекрёстно: пилот клапана на линии A питается от линии B, и наоборот. Управляют таким узлом распределителем 5/3 с центром «на выхлоп» (E), например исполнение 4V330E-10-DC24V серии 4V (цена 16 680 ₸). Распределитель с закрытым центром (C) не подходит: в пилотных линиях остаётся давление, и замки остаются открытыми. У 5/2-распределителя с пружинным возвратом нейтрали нет: замки удержат шток только при пропадании давления или обрыве шланга, остановки посередине хода не будет.
⚠ Безопасность: для людей под грузом одного пневмозамка недостаточно. Нужны механический фиксатор штока и оценка риска. Условия закрытия замков и удержание нагрузки проверяют по фактической схеме.
Клапан быстрого выхлопа: для чего нужен
Когда цилиндру нужно двигаться быстрее, мешает сам выхлоп: отработанный воздух идёт по трубке до распределителя. Клапан быстрого выхлопа ставят прямо на порт цилиндра. Давление от распределителя прижимает его внутренний уплотнительный элемент к выхлопному отверстию, и воздух идёт в цилиндр. Когда давление сбрасывается, выход открывается, и воздух из цилиндра уходит сразу в атмосферу, минуя трубку. Выигрыш по времени зависит от длины трубки, диаметра и нагрузки, поэтому обещать его заранее нельзя: считайте по калькулятору скорости цилиндра и проверяйте на стенде.
Серия QE: корпус из алюминиевого сплава, давление 0,1–0,85 МПа, присоединение 1/8, 1/4, 3/8 и 1/2 дюйма (QE-01 … QE-04), резьба внутренняя G. Цена: от 1 680 ₸. У чужого изделия с резьбой Rc, PT или NPT нужен переходник. Подробный разбор: клапан быстрого выхлопа QE: как работает.
⚠ Шум: выхлоп идёт в атмосферу напрямую, без глушителя распределителя. Ставьте на выхлопной порт клапана глушитель, например регулируемый BESL (рабочий элемент из спечённой бронзы, цена от 900 ₸); резьбу выхлопного порта клапана и глушителя сверяйте по документации модели; подробнее: снижение шума пневматики.
Дроссель с обратным клапаном

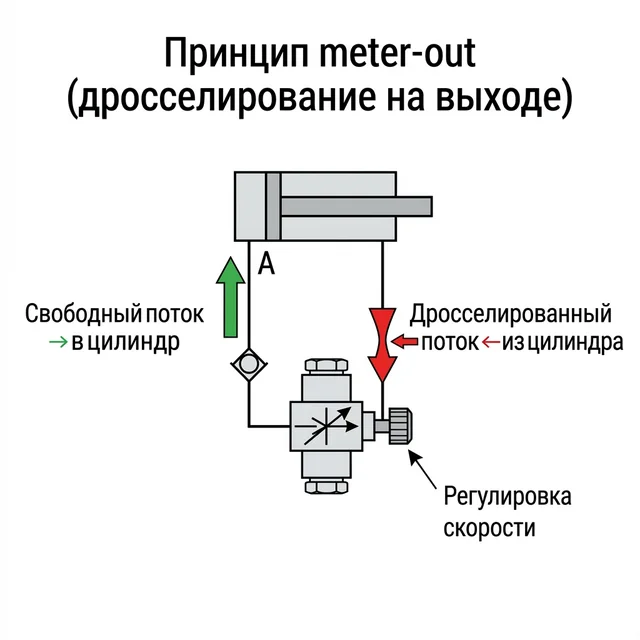

В таком узле обратный клапан открывает свободный проход в одну сторону, а в другую воздух идёт через регулируемое дроссельное отверстие. Один такой узел настраивает скорость хода в одном направлении; чтобы настроить оба хода, ставят по узлу на каждый порт цилиндра. В каталоге — цанговые дроссели с обратным клапаном SL (например, SL06-01 под трубку Ø6, цена 960 ₸); по карточке серии резьба наружная коническая R1/8–R1/2, подсоединение цанговое, под трубку ПУ/ПА. Выбор схемы дросселирования, на входе или на выходе, разобран в статьях «Дроссель в пневматике» и «Дросселирование пневмоцилиндра».
Какой обратный клапан выбрать под задачу
| Задача | Вид клапана | На что смотреть при выборе |
|---|---|---|
| Защита компрессора от обратного потока | Линейный | Присоединение, давление, расход по модели |
| Удержание вертикального цилиндра | Два пневмозамка и 5/3 с центром «на выхлоп» | Резьба порта цилиндра, пилотный порт, рабочее давление |
| Защита при обрыве трубки | Пневмозамок у порта цилиндра | Расстояние до цилиндра: чем короче, тем жёстче удержание |
| Ускорение хода цилиндра | Быстрого выхлопа | Резьба порта цилиндра, глушитель на выхлоп |
| Регулировка скорости в одну сторону | Дроссель с обратным клапаном | Диаметр трубки, резьба |
| Два источника сигнала на один вход | Челночный | Присоединение, давление по документации |
Присоединение к трубке чаще всего решают цанговые фитинги PL. Если схема вам не знакома, соберите её в конструкторе пневмосхем. Нужна замена чужого клапана: пришлите полный артикул через форму подбора аналога; совместимый аналог подбирают по коду и присоединению, а пилотные клапаны и клапаны быстрого выхлопа других брендов сверяют отдельно по страницам аналогов клапанов Festo и аналогов клапанов SMC.
Типичные ошибки при установке
- Клапан поставлен против стрелки. Воздух не проходит или идёт мимо рабочей линии. Направление проверяют до затяжки.
- Не учтено давление открытия. На низком рабочем давлении пружина клапана забирает заметную долю перепада: берите модель с минимальным давлением открытия по документации.
- Пневмозамок с распределителем с закрытым центром. Замки остаются открытыми, груз не удерживается.
- Длинная трубка между пневмозамком и цилиндром. Воздух в трубке сжимается под нагрузкой, удержание становится мягче.
- Клапан быстрого выхлопа без глушителя. Шум выхлопа резко вырастает.
- Грязный воздух. Частицы на седле не дают клапану закрыться; подготовка воздуха перед клапаном обязательна.
Проверка герметичности: подайте давление со стороны запирания и смочите свободный порт мыльным раствором. Пузырьки означают износ седла или пружины. Единого норматива на интервал проверки нет, он зависит от условий.
