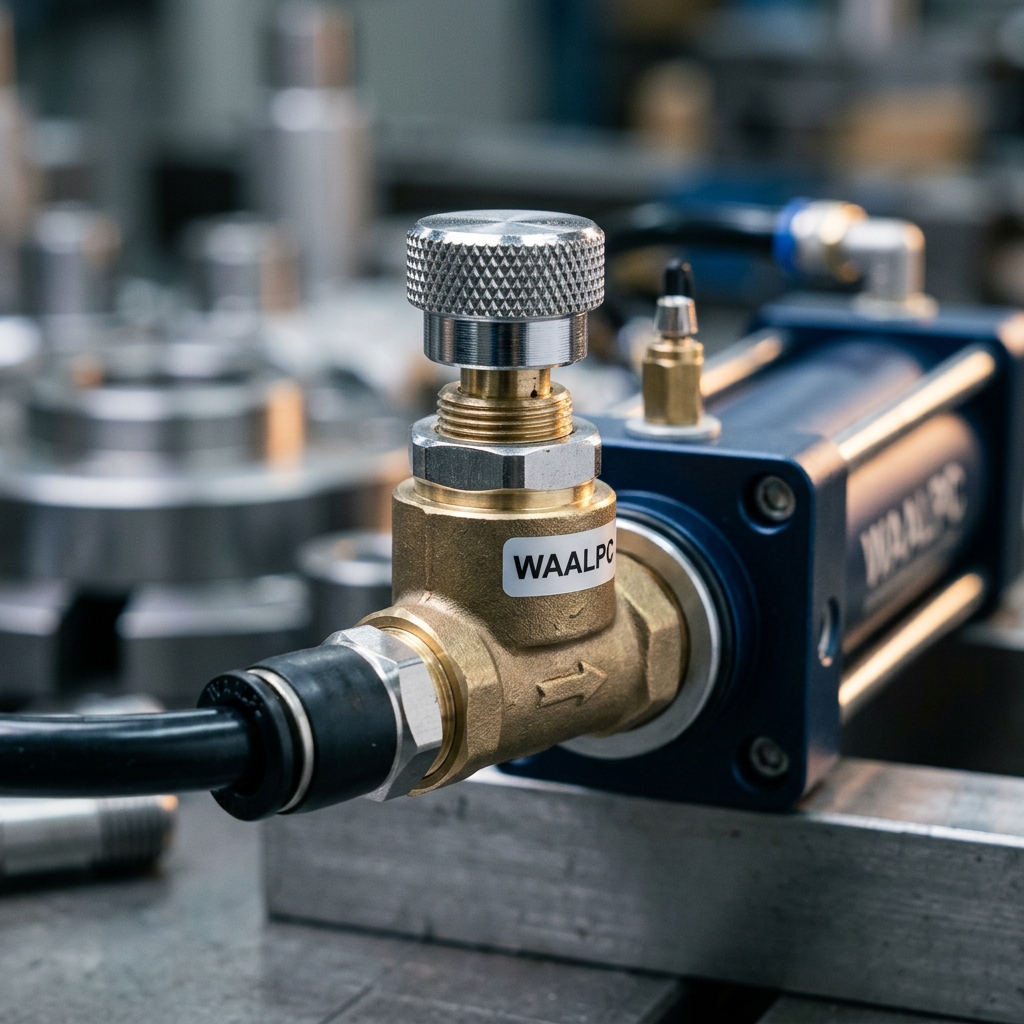

Дроссель с обратным клапаном — устройство, схема, как выбрать

Дроссель с обратным клапаном — один из самых частых пневматических элементов. Регулирует скорость пневмоцилиндра в одну сторону и пропускает воздух свободно в обратную. Разберём устройство, схемы подключения и распространённые ошибки настройки.

Подобрать и купить пневмодроссели в каталоге →

Что такое дроссель с обратным клапаном и зачем он нужен?

Дроссель с обратным клапаном (англ. one-way flow control valve — «однонаправленный регулятор расхода») — комбинированный элемент:

• Регулируемый дроссель — сужение проходного сечения для замедления потока.
• Параллельный обратный клапан — шарик/мембрана, пропускающая поток в одном направлении в обход дросселя.

Когда воздух идёт в направлении дросселирования (например, из штоковой полости при выдвижении цилиндра) — он проходит через узкое сечение медленно. В обратную сторону (наполнение полости) — открывается обратный клапан, и воздух идёт свободно.

Как обозначается дроссель на пневмосхеме ISO 1219-1?

Символ — сужение (две дуги, сходящиеся к линии) с наклонной стрелкой регулировки и параллельный ему обратный клапан. Подробнее в статье обозначение дросселя на пневмосхеме.

Дросселирование на входе или на выходе — какой тип подключения выбрать?

Главное правило: для пневмоцилиндра двустороннего действия используйте дросселирование на выходе — ставьте 2 дросселя на выпуск из обеих полостей. Это даёт плавный ход без рывков и стабильную скорость под нагрузкой.

Как выбрать дроссель?

1. Диаметр трубки и резьба присоединения. Диаметр трубки — 4, 6, 8, 10, 12 мм (у серии SL есть и 3, 14, 16 мм). Серия WAALPC SL — комбинированный дроссель с обратным клапаном: цанговое подключение трубки + наружная резьба (коническая R1/8″–R1/2″ или M5, у мини-ряда SL-C — M3 и M6; по исполнению) для установки прямо в порт цилиндра или распределителя. Отдельной резьбовой серии не требуется — резьба уже в корпусе.
2. Диапазон расхода. Указывается как Cv или Qn (нл/мин). Максимальный расход дросселя должен быть не меньше расхода вашей системы, иначе нужной скорости не достичь.
3. Рабочее давление. Берите по паспорту исполнения и сверяйте с давлением сети. Например, у дросселей WAALPC KLA и RE рабочее давление 0,05–0,8 МПа.

Какие типовые ошибки бывают при настройке?

• Перетянутый дроссель → цилиндр не сдвинется с места. Откройте на 1-2 оборота сначала, потом регулируйте «вниз» до нужной скорости.
• Установка дросселирования на входе на двустороннем цилиндре → рывки и просадка скорости под нагрузкой. Перенесите на выпуск.
• Один дроссель на двусторонний цилиндр → скорость только в одну сторону. Нужно 2 — на каждое движение.
• Слишком мелкий дроссель для большого цилиндра → цилиндр не выходит на нужную скорость даже при полностью открытом дросселе. Подберите по расходу.

Какие дроссели и регуляторы есть в каталоге WAALPC?

• SL — дроссели с обратным клапаном, цанга + резьба M3–R1/2″ (Ø3–16 мм) — от 660 ₸
• Все регулируемые дроссели
• Регуляторы давления

Как выглядит пример на артикулах WAALPC?

листайте таблицу вбок →

Серия SL в каталоге — 95 модификаций (Ø3–16 мм, резьба M3–R1/2″); наличие и срок поставки указаны в строке позиции.

Какие бывают обратные клапаны и как их выбрать — обратные клапаны в пневматике: типы.

Какие вопросы чаще всего задают про дроссель с обратным клапаном?

Дроссель и обратный клапан — это разные элементы?

В отдельном виде — да. Дроссель регулирует расход (двунаправленно), обратный клапан пропускает поток только в одну сторону. «Дроссель с обратным клапаном» — это комбинированный элемент, объединяющий обе функции в одном корпусе.

Сколько дросселей нужно на пневмоцилиндр?

На двусторонний — два (дросселирование на выходе на выпуск из обеих полостей). На односторонний — один. Регулируемое демпфирование (PPV) тормозит поршень только в конце хода и скорость самого хода не задаёт — дроссели на цилиндр с PPV ставят так же.

Можно ли использовать дроссель на воде?

Нет — это пневматический элемент. Уплотнения NBR/EPDM не рассчитаны на гидравлические нагрузки. Для воды — гидравлические дроссели с другими материалами.

Почему пневмоцилиндр движется рывками даже с дросселем?

Чаще всего: дросселирование на входе вместо дросселирования на выходе, или дроссель стоит далеко от цилиндра — между ним и портом остаётся большой объём трубки, и регулировка становится мягкой. Также проверьте — нет ли утечек в линии до дросселя.

Какой максимальный расход через дроссель WAALPC SL?

Растёт с диаметром трубки: у SL04 (Ø4 мм) он меньше, чем у SL12 (Ø12 мм). Точное значение для конкретного типоразмера — в паспорте на исполнение. При закручивании регулировочного винта расход снижается до нуля, но не линейно — основное изменение приходится на последние обороты. Код регулятора расхода AirTAC ASC читается по тому же принципу — AirTAC ASC: клапан управления расходом, расшифровка кода.

Совместимые аналоги по теме: аналоги AirTAC PC, аналоги AirTAC PL.

Ищете дроссель с обратным клапаном другого производителя? Введите код в форму подбора на странице бренда — Festo, SMC или AirTAC. Если пара в нашей базе проверена, покажем совместимый аналог; если нет — скажем прямо.
