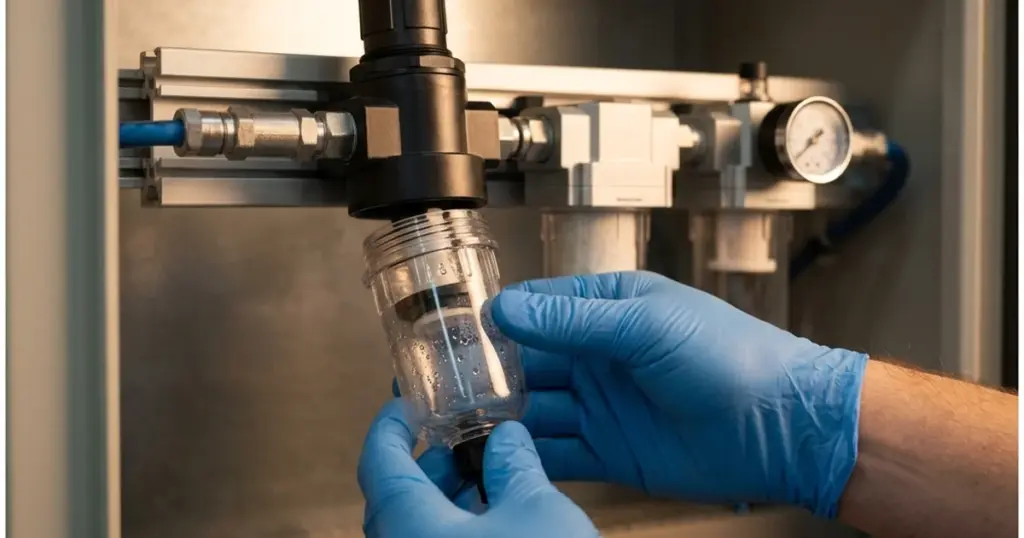

Краткий ответ: вперёд по потоку ставят более грубый фильтр — сначала 5 мкм, за ним 1 мкм (или 0,3), затем 0,01: тонкий элемент без предфильтра быстро забивается. Саму тонкость очистки выбирают не «побольше на всякий случай», а по требованию к воздуху на выходе.
Вступление полностью
Линейный фильтр 5 мкм (серия AF в исполнении W; без суффикса AF — 25 мкм, X — 40 мкм; магистральный AFF — 3 мкм) убирает капельную влагу, окалину и крупную пыль — это база под цилиндры и распределители. Коалесцентный микрофильтр 0,3–1 мкм (у AFM — 0,3 мкм) добавляет к этому отделение масляного аэрозоля, на выходе до 1 мг/м³. Субмикронный коалесцентный фильтр 0,01 мкм (AFD) снимает тончайший масляный туман: на выходе не более 0,1 мг/м³, со свежим элементом — до 0,01 мг/м³ — это уже пищевое и электронное производство. Угольный фильтр в конце линии убирает запах и пары масла. Ставят их каскадом от грубого к тонкому, а сигналом замены картриджа служит перепад давления. В каталоге подготовки воздуха CORNETA.KZ — 148 SKU фильтров серий AF, AFF, AFM, AFD по цене от 3 360 ₸.
Товары из статьи
Суммы в примерах расчёта — условные; цены на наши товары — в карточках каталога.
Содержание статьи (10 разделов)
- Какие три уровня тонкости фильтрации бывают — 5, 1 и 0,01 мкм?
- Чем обычный фильтр отличается от коалесцентного?
- Как связать класс ISO 8573 и конкретный фильтр?
- Почему перепад давления — единственный честный сигнал замены фильтра?
- В каком порядке устанавливать фильтры — от грубого к тонкому?
- Какие серии фильтров WAALPC есть — AF, AFF, AFM, AFD?
- Как перейти с импорта Festo, SMC, AirTAC, Norgren?
- Как выбрать фильтр по шагам?
- Какие вопросы чаще всего задают про фильтры сжатого воздуха?
- Какие материалы пригодятся ещё?
Какие три уровня тонкости фильтрации бывают — 5, 1 и 0,01 мкм?
Проблема почти всех цеховых схем одна: классы чистоты по ISO 8573 в спецификации написаны, а какой фильтр их обеспечит — не сказано. Мостик «класс → конкретный фильтр» приходится наводить вручную. Начнём с того, что физически убирает каждая ступень фильтрации, потому что от этого зависит выбор.
Четыре ступени очистки — от грубой к финишной
5 мкм — линейный
Капельная влага, ржавчина, окалина, пыль ≥5 мкм. База под цилиндры и распределители. Серия AF — исполнение W (без суффикса 25 мкм, X — 40 мкм); магистральный AFF — 3 мкм.
0,3–1 мкм — микрофильтр
Коалесцентный: тонкая пыль плюс масляный аэрозоль. Для окрасочных, пневмоприводов точного дозирования. Серия AFM — 0,3 мкм.
0,01 мкм — субмикронный
Коалесцентный тонкий: масляный туман на выходе до 0,1 мг/м³, со свежим элементом — до 0,01 мг/м³. Пищевое, фарма, электроника, лаборатория. Серия AFD.
Пары — угольный
Активированный уголь: запах и пары масла, которые не задерживает механический фильтр. Финишная ступень.
Ключевой момент, который путают чаще всего: механический фильтр убирает жидкость и твёрдые частицы, но не пар. Капельную влагу и масляный аэрозоль он отделит, а водяной и масляный пар пройдут насквозь — пар удаляют осушитель (для влаги) и угольная ступень (для паров масла). Поэтому фильтр сам по себе не задаёт «точку росы» из спецификации: за неё отвечает осушитель, а не тонкость картриджа. Это первое, что нужно развести при подборе.
Чем обычный фильтр отличается от коалесцентного?
Линейный фильтр 5 мкм и коалесцентный микрофильтр — это не «тот же фильтр, только тоньше сетка». Они работают на разных физических принципах, и путать их нельзя.
Отсюда практические следствия. Коалесцентный фильтр нельзя ставить первым в линии: крупная пыль и капли воды забьют дорогой тонкий элемент за недели. Его всегда защищают грубым фильтром спереди. И наоборот — линейный фильтр 5 мкм не отделит масляный аэрозоль, сколько его ни ставь: масло проходит сквозь него туманом. Если в спецификации есть требование по маслу, механическим фильтром 5 мкм его не закрыть в принципе — нужен коалесцентный AFM или AFD.
Как связать класс ISO 8573 и конкретный фильтр?
Стандарт ISO 8573-1 описывает чистоту сжатого воздуха тремя цифрами класса — по твёрдым частицам, по влаге и по общему маслу (аэрозоль плюс пар). Например, запись «класс 1.4.1» означает: частицы по классу 1, влага по классу 4, масло по классу 1. Проблема в том, что стандарт задаёт требование, но не говорит, каким железом его выполнить. Ниже — рабочая таблица перевода в тонкость и серию. Подробный разбор самих классов — в отдельной статье о классах качества сжатого воздуха по ISO 8573.
листайте таблицу вбок →
| Ступень | Тонкость | Что убирает | Класс по маслу (ISO 8573-1) | Серия WAALPC |
|---|---|---|---|---|
| Линейный / магистральный | 5 мкм (AF — исполнение W; AFF — 3 мкм) | Капельная влага, окалина, пыль ≥5 мкм | — | AF, AFF |
| Микрофильтр (коалесцентный) | 0,3–1 мкм (AFM — 0,3) | Тонкая пыль + масляный аэрозоль | кл. 3 (≤1 мг/м³) | AFM |
| Субмикронный (коалесцентный) | 0,01 мкм | Тончайший масляный туман | кл. 2 (≤0,1 мг/м³; свежий элемент — до 0,01) | AFD |
| Угольный | пары | Запах, пары масла | добирает пары масла — путь к кл. 1 | отдельной угольной серии в листах WAALPC нет |
По маслу классы ISO 8573-1 привязаны к остаточной концентрации: класс 1 — не более 0,01 мг/м³, класс 2 — 0,1 мг/м³, класс 3 — 1 мг/м³, класс 4 — 5 мг/м³. По частицам стандарт в редакции 2010 года считает не «размер ячейки», а число частиц в кубометре по фракциям, но производители фильтров традиционно сопоставляют номинальную тонкость с классом: 5 мкм — под грубые задачи, 1 мкм — под средние, 0,01 мкм — под высшие. Влага в стандарте — это точка росы воздуха, а её, повторимся, задаёт осушитель, а не фильтр: фильтр снимает только выпавший конденсат и капли.
Почему перепад давления — единственный честный сигнал замены фильтра?
«Когда менять картридж?» — по календарю обычно отвечают неправильно. Ресурс элемента зависит не от времени, а от того, сколько грязи через него прошло. Единственный объективный признак — перепад давления на фильтре: чистый коалесцентный элемент даёт около 0,1 бар, и по мере забивания перепад растёт. Практический порог замены — 0,6–0,7 бар (или раз в год, что раньше). У фильтров с индикатором перепада это видно по стрелке, у простых — ставят два манометра до и после.
Затягивание с заменой — не про «грязный воздух», а про деньги. Каждый лишний бар перепада компрессор компенсирует повышением давления нагнетания, а это примерно 6–7 % энергии на каждый бар. Посчитаем, во что обходится забытый картридж.
- Δруб
- годовые потери на засорённом фильтре, ₸/год
- P
- мощность компрессора, кВт
- β
- прирост энергопотребления на 1 бар перепада ≈ 0,065 (6,5 %/бар)
- Δp
- лишний перепад сверх чистого элемента, бар
- T
- годовая наработка компрессора, ч
- Ц
- тариф на электроэнергию, ₸/кВт·ч
Расчёт на реальном узле. Возьмём коалесцентный микрофильтр AFM4000-04 (порт G1/2, 17 340 ₸) на вводе участка: через него идёт весь поток компрессора 5,5 кВт (порядка 800 л/мин — сверьте с паспортом компрессора), наработка 4000 ч/год, тариф 36 ₸/кВт·ч, элемент зарос до перепада 0,6 бар сверх чистого. В листе WAALPC расход серии AFM не задан; у SMC AFM40, которому соответствует этот типоразмер, — 1100 л/мин при 0,7 МПа. Типоразмер 2000 такой поток не пропустит: у SMC AFM20 — 200 л/мин.
- Δруб = 5,5 · 0,065 · 0,6 · 4000 · 6 = ≈ 30 900 ₸/год впустую. Расчёт верен, когда через фильтр идёт весь поток и перепад компенсируют давлением компрессора; фильтр на отводе обходится дешевле.
- Новый фильтр AFM4000-04 целиком стоит 17 340 ₸.
- Вывод: засорённый картридж «съедает» за год больше цены нового фильтра только на электричестве. Менять по перепаду 0,6–0,7 бар — прямая экономия, а не расход.
Для линейных фильтров 5 мкм сигнал тот же, плюс контроль слива конденсата: если чаша переполняется, воздух пойдёт с каплями дальше по линии. Прикинуть общий расход участка и стоимость воздуха на нём удобно в калькуляторе расхода воздуха, а собрать блок подготовки под конкретную схему — в каталоге блоков подготовки воздуха ФРЛ.
В каком порядке устанавливать фильтры — от грубого к тонкому?
Каскад фильтров ставят строго по возрастанию тонкости. Логика простая: дешёвый грубый фильтр принимает на себя основную грязь и продлевает жизнь дорогому тонкому. Перепутанный порядок — типовая причина того, что субмикронный элемент забивается за месяц.
Каскад подготовки воздуха по порядку
-
1
Магистральный / линейный фильтр 5 мкм (AF, исполнение W; AFF — 3 мкм)
Первый после ресивера или на вводе участка. Снимает основную влагу, окалину, пыль. Защищает всё, что стоит дальше.
-
2
Осушитель (если нужна точка росы)
Если в спецификации есть требование по влаге — здесь ставят осушитель. Фильтр точку росы не задаёт, он снимает только выпавший конденсат. Перед адсорбционным осушителем коалесцентные ступени (AFM, AFD) ставят обязательно: масло отравляет адсорбент; у рефрижераторного осушителя тонкие ступени обычно ставят после него.
-
3
Микрофильтр 0,3 мкм (AFM)
Коалесцентный. Отделяет тонкую пыль и масляный аэрозоль. Обязательно после грубого — иначе забьётся каплями воды.
-
4
Субмикронный 0,01 мкм (AFD)
Финишная коалесценция: до 0,1 мг/м³ масла, со свежим элементом — до 0,01. Ставят только там, где это реально нужно: пищевое, фарма, электроника, КИП.
-
5
Угольный фильтр (по запаху / парам масла)
Самый последний. Активированный уголь убирает пары масла и запах, которые проходят сквозь механические ступени. Нужен для дыхательного и пищевого воздуха.
Не каждой линии нужны все пять ступеней. Для типовой автоматики с цилиндрами и распределителями хватает первой ступени 5 мкм — воздух и так «технический». Микрофильтр 1 мкм добавляют под окраску, дозирование и пропорциональную аппаратуру. Субмикронный и угольный — только под явное требование по маслу и запаху. Ставить лишние тонкие ступени «на всякий случай» — значит без нужды поднять перепад давления и расход на обслуживание.
Какие серии фильтров WAALPC есть — AF, AFF, AFM, AFD?
В каталоге CORNETA.KZ группа фильтров — 148 SKU, цены — в каталоге (верх диапазона — крупные магистральные фильтры на ввод участка). Модульный ряд выполнен в формате SMC, поэтому для импортного фильтра того же типоразмера совместимый аналог WAALPC подбирают по типоразмеру и резьбе порта; обвязку и присоединения сверяют по карточке серии.
листайте таблицу вбок →
| Серия | Тип | Тонкость | SKU | Цена от |
|---|---|---|---|---|
| AF | Линейный фильтр общего назначения | 25 мкм без суффикса; W — 5 мкм; X — 40 мкм | 88 | от 3 360 ₸ |
| AFF | Магистральный фильтр (высокий расход) | 3 мкм | 30 | от 81 540 ₸ |
| AFM | Микрофильтр коалесцентный | 0,3 мкм | 15 | от 10 440 ₸ |
| AFD | Субмикронный коалесцентный | 0,01 мкм | 15 | от 11 820 ₸ |
Артикул читается по типоразмеру корпуса и коду резьбы порта — тому же, что у фитингов и блоков подготовки: M5 — M5, 01 — G1/8, 02 — G1/4, 03 — G3/8, 04 — G1/2. Например, AF2000-02 — линейный фильтр типоразмера 2000 с портом G1/4 и тонкостью 25 мкм (код без суффикса) за 3 360 ₸; AFM2000-02 — микрофильтр 2000 с портом G1/4; AFD2000-02 — субмикронный того же размера. Магистральные AFF идут в отдельных крупных корпусах (AFF250-03 и старше) под ввод целого участка. Типоразмер выбирают по расходу, резьбу — под магистраль. Другие корпуса линейных фильтров — NAF и HDAF, в нержавеющем корпусе — SF больших типоразмеров; степень фильтрации сверяйте в карточке серии.
Важно про чашу конденсата: слив бывает ручной, полуавтоматический и автоматический. Для цеха с редким обслуживанием берут авто-слив, иначе переполненная чаша погонит отделённую влагу и масло обратно в линию — и вся фильтрация обнулится. Полный ассортимент — в каталоге блоков подготовки воздуха ФРЛ.
Магистральный фильтр AFF: порты, расход, давление
AFF — магистральный фильтр на 0,05–0,85 МПа с портами от G1/4 до G1 1/2 по типоразмеру; номинальная фильтрация — 3 мкм (эффективность 99 %). Код AFF350-04 читается так: AFF — серия, 350 — типоразмер, 04 — порт G1/2 (10 — G1, 15 — G1 1/2; в заводском листе этот порт обозначен кодом 14). Слив: M — ручной, A — автоматический. По листу WAALPC, при входном давлении 0,7 МПа:
листайте таблицу вбок →
| Модель | Порт | Расход, л/мин | Цена |
|---|---|---|---|
| AFF350-04 | G1/2 | 1500 | 87 840 ₸ |
| AFF550-10 | G1 | 3700 | 106 620 ₸ |
| AFF650-15 | G1 1/2 | 6000 | 235 200 ₸ |
Выдерживаемое давление — 1,5 МПа, максимальное рабочее — 1,0 МПа, температура среды и окружения — 5–60 °C. Пары по полному коду проверяйте в каталоге аналогов: код без полной записи ведёт на страницу серии.
Как перейти с импорта Festo, SMC, AirTAC, Norgren?
Импортные линейки фильтров построены так же модульно и по тем же ступеням тонкости. При замене главное — не перепутать ступень: механический фильтр и коалесцентный микрофильтр у разных брендов обозначаются близкими индексами.
| Ступень | Импортное обозначение | Совместимый аналог WAALPC |
|---|---|---|
| Линейный 5 мкм | Festo MS-LF, SMC AF, AirTAC GAF | AF (5 мкм — исполнение W) |
| Магистральный (высокий расход) | SMC AFF | AFF |
| Микрофильтр 0,3–1 мкм (коалесцентный) | SMC AFM | AFM |
| Субмикронный 0,01 мкм | SMC AFD | AFD |
| Угольный (запах / пары масла) | SMC AMF, Festo MS-LFX | отдельной угольной серии в листах WAALPC нет |
Для контекста по буквам: у Norgren базовый фильтр — F64 (стандартный элемент 40 мкм, опции 25 и 5 мкм), и его легко принять за микрофильтр, хотя это грубая ступень. Именно поэтому подбор ведут не по букве индекса, а по тонкости и функции. Соответствие «импортный артикул → WAALPC» удобно проверить через поиск аналога по артикулу оригинала: он выдаёт совместимый по типоразмеру, резьбе и тонкости фильтр с ценой. Совместимые позиции WAALPC — аналоги Norgren.
Как выбрать фильтр по шагам?
Короткий порядок, который не даёт ни переплатить за лишнюю тонкость, ни недобрать по требованию:
Пять шагов подбора
-
1
Выписать требование к воздуху
Есть класс по ISO 8573 в спецификации — переведите его по таблице выше в тонкость. Нет класса — отталкивайтесь от потребителя: автоматика, окраска, пищёвка.
-
2
Развести влагу и масло
Нужна точка росы — планируйте осушитель, не фильтр. Нужно убрать масло — только коалесцентный AFM или AFD, механический 5 мкм это не сделает.
-
3
Посчитать расход и выбрать типоразмер
Типоразмер и резьбу порта берут под пиковый расход участка, а не «с запасом». Тонкий фильтр в маленьком корпусе даст лишний перепад давления.
-
4
Выстроить каскад по порядку
Грубый впереди, тонкий сзади, угольный последним. Каждой тонкой ступени — грубая защита спереди, иначе быстрый засор.
-
5
Задать слив и контроль перепада
Авто-слив для цеха без регулярного обслуживания, индикатор перепада — чтобы менять картридж по 0,6–0,7 бар, а не по календарю.
Если после расчёта расход участка подходит к пределу выбранного корпуса, переходят на следующий типоразмер, а не поднимают давление на компрессоре. И наоборот: там, где требования к воздуху скромные, лишние тонкие ступени только добавляют перепад и стоимость обслуживания без пользы для дела.
Какие вопросы чаще всего задают про фильтры сжатого воздуха?
Какая тонкость очистки фильтра нужна — 5, 1 или 0,01 мкм
Зависит от потребителя. Для типовой пневмоавтоматики (цилиндры, распределители) достаточно линейного фильтра 5 мкм — он снимает влагу, окалину и крупную пыль. Микрофильтр 1 мкм (коалесцентный) добавляют, когда нужно убрать масляный аэрозоль: окраска, дозирование, пропорциональная аппаратура. Субмикронный 0,01 мкм ставят только под высшие требования — пищевое, фармацевтическое, электронное производство, лаборатории, КИП. Брать тонкость «с запасом» не нужно: лишняя ступень поднимает перепад давления и расход на обслуживание без пользы.
Чем коалесцентный фильтр отличается от обычного
Принципом работы. Обычный (линейный) фильтр 5 мкм процеживает воздух через преграду снаружи внутрь и центробежно отбивает капли — он ловит частицы и капельную влагу по размеру. Коалесцентный микрофильтр пропускает воздух через слой микроволокна изнутри наружу: мельчайшие капли масла слипаются в крупные и стекают в чашу. Поэтому масляный аэрозоль убирает только коалесцентный фильтр (AFM, AFD), а механический 5 мкм пропускает масло насквозь туманом, сколько его ни ставь.
Как понять, что пора менять картридж фильтра
По перепаду давления, а не по календарю. Чистый коалесцентный элемент даёт перепад около 0,1 бар; по мере забивания он растёт. Практический порог замены — 0,6–0,7 бар (или раз в год, что наступит раньше). У фильтров с индикатором перепада это видно по стрелке, у простых ставят два манометра до и после. Затягивать невыгодно: каждый лишний бар перепада — это примерно 6–7 % лишней энергии компрессора, и засорённый картридж за год «съедает» на электричестве больше цены нового фильтра.
Убирает ли фильтр влагу из сжатого воздуха
Только жидкую — выпавший конденсат и капли. Водяной пар фильтр не задерживает: он проходит сквозь картридж и снова конденсируется дальше по линии при охлаждении. Чтобы задать точку росы (класс по влаге в ISO 8573), нужен осушитель — рефрижераторный или адсорбционный, а не фильтр. Поэтому требование по влаге в спецификации закрывают осушителем, а фильтр ставят до и после него, чтобы снять выпавший конденсат и защитить осушитель от грязи.
В каком порядке ставить фильтры разной тонкости
Строго от грубого к тонкому: сначала линейный 5 мкм (AF, исполнение W; магистральный AFF — 3 мкм), затем при необходимости осушитель, потом микрофильтр 0,3 мкм (AFM), за ним субмикронный 0,01 мкм (AFD), и последним — угольный по запаху и парам масла. Исключение — адсорбционный осушитель: коалесцентные ступени AFM и AFD ставят перед ним, иначе масло отравит адсорбент. Смысл в том, что дешёвый грубый фильтр принимает основную грязь и продлевает жизнь дорогому тонкому. Если поставить субмикронный элемент первым, он забьётся каплями воды и пылью за недели. Каждой тонкой ступени нужна грубая защита спереди.
Что означают классы ISO 8573 и как связать их с фильтром
ISO 8573-1 описывает чистоту воздуха тремя цифрами: по твёрдым частицам, по влаге и по общему маслу. По маслу класс 1 — не более 0,01 мг/м³, класс 2 — 0,1 мг/м³, класс 3 — 1 мг/м³. Мостик к фильтру: линейный 5 мкм — под грубые задачи без требований по маслу; коалесцентный 0,3 мкм (AFM) даёт масло по классу 3 (до 1 мг/м³); субмикронный 0,01 мкм (AFD) — класс 2 (до 0,1 мг/м³), со свежим элементом — до 0,01 мг/м³; класс 1 по общему маслу держат только с угольной ступенью после AFD и заменой элементов по перепаду давления. Класс по влаге фильтром не закрывают — за него отвечает осушитель.
Чем AF отличается от AFF, AFM и AFD
Это ступени одного модульного ряда формата SMC по возрастанию тонкости. AF — линейный фильтр общего назначения: 25 мкм без суффикса, W — 5 мкм, X — 40 мкм (влага и частицы). AFF — магистральный фильтр высокого расхода на ввод участка, тоже механическая ступень, 3 мкм, но в крупном корпусе. AFM — коалесцентный микрофильтр 0,3 мкм, снимает масляный аэрозоль. AFD — субмикронный коалесцентный 0,01 мкм, финишная очистка от масляного тумана. Резьба порта зашита в артикул (-M5, -01…-04), типоразмер выбирают по расходу.
