Точка росы сжатого воздуха — что это

Точка росы сжатого воздуха — это температура, при которой водяной пар начинает конденсироваться в жидкость. Чем она ниже, тем суше воздух. Различают точку росы под давлением (PDP) — в магистрали при рабочем давлении, и атмосферную — после расширения до 1 атм. В пневматике нормируют именно PDP, она привязана к классу воды по ISO 8573.

Почему это важно

Если точка росы выше температуры в цехе или на улице — в трубах и аппаратуре выпадает конденсат: коррозия, замерзание зимой, сбои клапанов и датчиков, брак при покраске. Поэтому воздух осушают до точки росы ниже минимальной рабочей температуры с запасом ~10 °C.

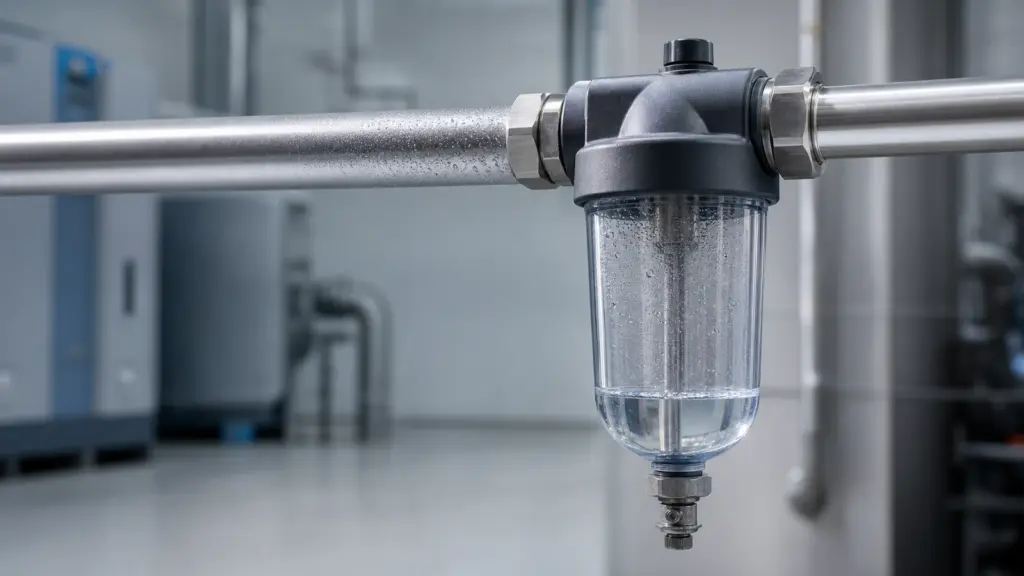

Конденсат особенно опасен в наружных линиях: при минусовых температурах вода замерзает, ледяные пробки перекрывают сечение трубопровода и выводят из строя пневмораспределители и датчики положения. Перед осушителем на линию обычно ставят фильтр с автодренажом — например AFD — он сливает уже выпавший конденсат, но саму точку росы не снижает. В отапливаемом цехе влага ускоряет коррозию внутренних поверхностей и вымывает смазку из исполнительных механизмов, сокращая ресурс пневмоцилиндров.

Точка росы под давлением и атмосферная

Точка росы под давлением (PDP, pressure dew point) измеряется непосредственно в магистрали при рабочем давлении — именно она показывает реальную влажность воздуха, который доходит до потребителя. Атмосферная точка росы относится к воздуху, расширенному до 1 атм; после расширения газ занимает больший объём, концентрация влаги падает, поэтому атмосферная точка росы всегда ниже PDP. В технических заданиях и каталогах осушителей нормируют PDP, чтобы значения соответствовали условиям эксплуатации.

Ориентиры (PDP, под давлением)

Как снизить точку росы

• Рефрижераторный осушитель — до +3 °C PDP (массовый, дешёвый).
• Адсорбционный осушитель — до −40…−70 °C PDP (для приборного и наружного воздуха).
• Схему многоступенчатой подготовки — см. качество сжатого воздуха ISO 8573.

Выбор осушителя начинается с минимальной рабочей температуры линии: к ней добавляют запас ~10 °C и получают требуемую PDP. Для отапливаемых помещений достаточно рефрижераторного типа, для уличных трасс и приборного воздуха ставят адсорбционный. Подобрать аппаратуру помогут разделы каталога осушители и подготовка воздуха. Осушителей у WAALPC в реестре нет — точку росы регулирует только сам осушитель, а фильтрация (фильтр тонкой очистки AFM, многоступенчатый AFF, базовый AF или блок AC) снимает частицы и масляный туман до осушителя.

Точка росы держится стабильной только при исправном осушителе: у адсорбционного типа рабочее вещество (силикагель или молекулярное сито) постепенно насыщается влагой между циклами регенерации, и без штатной продувки горячим или сухим воздухом обратно PDP постепенно растёт — это штатный рабочий цикл, а не поломка, но за ним нужно следить по показаниям гигрометра, а не считать точку росы паспортной характеристикой раз и навсегда.

Как измеряют точку росы

Методику контроля влажности сжатого воздуха задаёт отдельная часть стандарта — ISO 8573-3 (в комплексе ISO 8573 часть -1 нормирует классы, часть -3 — именно способ измерения). Точку росы измеряют не косвенно по влажности окружающего воздуха, а напрямую в магистрали под рабочим давлением — для этого в трубопровод врезают отбор пробы и устанавливают гигрометр точки росы (датчик с чувствительным элементом реагирует на конденсацию влаги и выдаёт температуру PDP в градусах).

Точку измерения выбирают осмысленно: датчик сразу после осушителя проверяет, что оборудование само выдерживает заявленную PDP; датчик ближе к точке потребления показывает, что не ухудшилось в магистрали — из-за подсоса влаги через неплотные соединения, конденсата в низких участках трубы или разгерметизации ресивера показатель на выходе может оказаться хуже, чем сразу за осушителем. Для классов 1–2 по ISO 8573, где требования жёсткие и цена ошибки высока (фарма, электроника, КИПиА), обычно ставят стационарный гигрометр с непрерывным мониторингом и выводом на диспетчеризацию, а не разовую проверку переносным прибором — точка росы у адсорбционного осушителя постепенно ухудшается по мере насыщения осушающего вещества между циклами регенерации, и разовый замер этот дрейф не поймает.

Частые вопросы

Чем точка росы под давлением отличается от атмосферной?

PDP измеряют при рабочем давлении в магистрали; атмосферная — после расширения, она ниже. Нормируют PDP.

Какая точка росы нужна, чтобы не замерзало зимой?

PDP минимум на 10 °C ниже самой низкой температуры линии; для улицы обычно −20 °C и ниже.

Чем измерить точку росы?

Гигрометром точки росы — стационарным или переносным анализатором.

Что такое класс воды по ISO 8573?

Это нормированный уровень содержания влаги в сжатом воздухе, привязанный к точке росы под давлением: класс 4 соответствует +3 °C, класс 3 — −20 °C, класс 2 — −40 °C, класс 1 — −70 °C.

Какой осушитель даёт точку росы −40 °C?

Адсорбционный осушитель — он достигает −40…−70 °C PDP, тогда как рефрижераторный обеспечивает только до +3 °C PDP.
