Сжатый воздух из компрессорной — смесь воды, масляного аэрозоля и окалины. Без подготовки она быстро выводит пневмоавтоматику из строя. Стандарт ISO 8573 даёт инженеру язык: «какой воздух нужен» и «какой узел его обеспечит». Без него подбор FRL — гадание, особенно при переходе с импортной линии на совместимые аналоги WAALPC.
Товары из статьи
Содержание статьи (7 разделов)
- Какова история и область применения стандарта ISO 8573-1?
- Какие четыре показателя качества воздуха есть?
- Какие типовые классы нужны для пневмоавтоматики?
- Как подобрать FRL WAALPC под нужный класс?
- Что регламентирует стандарт ISO 8573-1?
- Какие вопросы чаще всего задают про ISO 8573-1?
- Какие материалы пригодятся ещё?
Какова история и область применения стандарта ISO 8573-1?
Первая редакция ISO 8573 вышла в 1991 году. Действующая первая часть — ISO 8573-1:2010, она задаёт классы качества по основным загрязнителям. Остальные части (2–9) описывают методики измерения (ISO 8573-2 — масляный аэрозоль, 8573-3 — влага, 8573-4 — частицы, 8573-5 — пары масла, 8573-7 — микробиология). Принят как ГОСТ Р ИСО 8573-1-2016 и закладывается в техзадание проектными институтами ЕАЭС.
Подбор FRL под конкретный класс для покраски — в статье подготовка воздуха для покрасочной камеры (ISO 8573).
Где применяется: пневмоавтоматика сборочных и упаковочных конвейеров, медицина и стоматология, фармацевтика, пищевое производство, лакокрасочные камеры, пескоструйные установки — везде, где результат работы пневматики зависит от чистоты воздуха.
Какие четыре показателя качества воздуха есть?
Четыре показателя ISO 8573-1:2010 — мнемосхема записи [1:4:1]
Частицы
Размеры 0,1–0,5; 0,5–1,0; 1,0–5,0 мкм. Класс 1 — до 20 000 частиц 0,1–0,5 мкм/м³.
Влага
Точка росы под давлением. Класс 1 — −70 °C, класс 4 — +3 °C, классы 7–9 — жидкая влага.
Масло
Сумма аэрозоля и паров в мг/м³. Класс 1 — ≤ 0,01, класс 3 — до 1,0, класс X — более 5.
Стандарт задаёт классы по трём показателям; четвёртый, микроорганизмы, он называет, но классов для него не вводит. Запись типового требования — тройка цифр в формате ISO 8573-1:2010 [1:4:1]: первая по частицам, вторая по влаге, третья по маслу. Микробиология указывается отдельно, по методике ISO 8573-7.
- Частицы — классы 0–7. Для классов 1–5 задаётся допустимое количество частиц трёх размерных диапазонов (0,1–0,5; 0,5–1,0; 1,0–5,0 мкм) на м³: класс 1 — до 20 000 частиц 0,1–0,5 мкм на м³, класс 4 — до 10 000 частиц 1,0–5,0 мкм на м³. Классы 6 и 7 задаются массовой концентрацией: класс 6 — до 5 мг/м³, класс 7 — до 10 мг/м³.
- Влага — классы 0–9. Измеряется по точке росы под давлением. Класс 1 — −70 °C, класс 4 — +3 °C, класс 6 — +10 °C, классы 7–9 — воздух с жидкой влагой.
- Масло — классы 0–X. Сумма аэрозоля и паров масла в мг/м³. Класс 1 — не более 0,01 мг/м³, класс 3 — до 1,0 мг/м³, класс X — более 5 мг/м³.
- Микробы — без классов. Жизнеспособные микроорганизмы в м³ измеряют по ISO 8573-7; требование задают отдельно, в первую очередь для пищевой отрасли и фармы.
Какие типовые классы нужны для пневмоавтоматики?
На практике инженер встречает четыре типовых сочетания. Их полезно запомнить как «4 точки на карте» — большинство задач попадает в одну из них.
листайте таблицу вбок →
| Класс | Частицы (ориентир по размеру, редакция 2001) | Точка росы | Масло | Применение |
|---|---|---|---|---|
| 1.4.1 | ≤ 0,1 мкм | +3 °C | ≤ 0,01 мг/м³ | Лаборатории, процессы, чувствительные к маслу |
| 2.4.2 | ≤ 1 мкм | +3 °C | ≤ 0,1 мг/м³ | Пневмоавтоматика, ПЛК-линии |
| 3.5.3 | ≤ 5 мкм | +7 °C | ≤ 1,0 мг/м³ | Станки, упаковка, общепром |
| 4.6.4 | ≤ 15 мкм | +10 °C | ≤ 5,0 мг/м³ | Продувка, пневмотранспорт |
В действующей редакции ISO 8573-1:2010 класс по частицам задаётся числом частиц по размерным диапазонам; размер в таблице — ориентир из редакции 2001 года. Медицинский воздух этой тройкой не описывается: он задаётся отдельными нормами (ISO 7396-1) и требует воздуха суше +3 °C. Большинство сборочных линий проектируется на класс 2.4.2 — это компромисс между ресурсом пневматики и стоимостью подготовки. Аналог импортной линии идёт по этой же опорной точке: сверить класс по техзаданию и подобрать совместимый набор узлов WAALPC.
Как подобрать FRL WAALPC под нужный класс?
Более 250 артикулов узлов подготовки WAALPC разложены по сериям так, чтобы под каждый класс нашлась цепочка от одного фильтра до многоступенчатой подготовки. Осушитель и угольная ступень — отдельные аппараты, не FRL. Листы фильтров класс ISO 8573 не заявляют: таблица — ориентир, класс на линии подтверждают замером. Присоединительные размеры и крепление блоков сверяйте по чертежу и карточке.
| Класс | Серии WAALPC |
|---|---|
| 1.4.1 | AFF (магистральный) + внешний осушитель + AFM (коалесцирующий 0,3 мкм) + AFD (коалесцирующий 0,01 мкм) + угольный + фильтр-регулятор AFR без лубрикатора |
| 2.4.2 | Рефрижераторный осушитель + AFR (фильтр-регулятор без лубрикатора) + AFM → AFD |
| 3.5.3 | Рефрижераторный осушитель + AFR (фильтр-регулятор) + AFM. AC и AL с лубрикатором добавляют масло: с ними класс 3 по маслу не подтвердить |
| 4.6.4 | Осушитель (+10 °C) + AF (фильтр-влагоотделитель). AF масло не снижает: класс 4 по маслу зависит от компрессора |
Цепочки подбора WAALPC: от грубого 4.6.4 до безмасляного 1.4.1
Осушитель + AF
Фильтр-влагоотделитель снимает капельную влагу, +10 °C даёт осушитель. Продувка, пневмотранспорт.
Осушитель + AFR + AFM
Без лубрикатора: он добавляет масло сверх класса 3. Общепром.
Осушитель + AFR + AFM → AFD
Фильтр-регулятор без лубрикатора и две коалесцирующие ступени.
AFF → осушитель → AFM → AFD → уголь → AFR
Шестиступенчатая подготовка. Лаборатории, процессы, чувствительные к маслу.

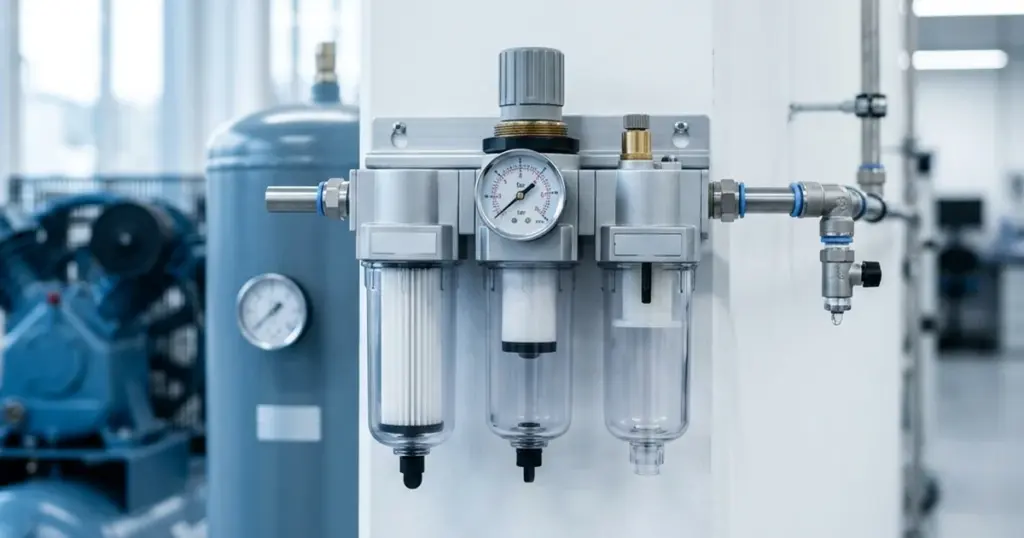

Серия AC — классический «трёхместный» FRL (фильтр+регулятор+лубрикатор) для большинства задач общепрома, снимает частицы и капельную влагу; класс по влаге — только с осушителем, по маслу — без лубрикатора и с AFM/AFD. AFC — фильтр-регулятор с лубрикатором; для безмасляной зоны — AFR без лубрикатора. AFM — коалесцирующий фильтр 0,3 мкм, масло на выходе до 1 мг/м³ (класс 3). AFD — микро-туманоотделитель 0,01 мкм, ставится после AFM: до 0,1 мг/м³ (класс 2), со свежим элементом — до 0,01 мг/м³. AFF — магистральный для большого расхода после ресивера. AV/HAV — клапаны плавного пуска для безопасного старта линии (AV — простой, HAV — 9 SKU). Точку росы фильтры-влагоотделители не меняют: они снимают жидкую воду, а классы по влаге обеспечивает осушитель (рефрижераторный для класса 4, адсорбционный для классов 1–3) — это уже не FRL.
Что регламентирует стандарт ISO 8573-1?
Точка росы под давлением — 9 классов ISO 8573-1:2010
- Класс 1 (−70 °C)
- электроника, лаборатории, наружная установка зимой
- Класс 2 (−40 °C)
- фарма, чистые помещения, медицина
- Класс 3 (−20 °C)
- пневмоавтоматика на улице: точка росы должна быть ниже самой низкой температуры участка
- Класс 4 (+3 °C)
- пневмоавтоматика в цеху, опорный класс 2.4.2
- Класс 5 (+7 °C)
- станки, упаковка, общепром
- Класс 6 (+10 °C)
- продувка, пневмотранспорт
- Классы 7–9
- воздух с капельной влагой — только грубые задачи
Каждый показатель измеряется своей методикой. Частицы (ISO 8573-4, классы 6–7 — ISO 8573-8) — счётчик частиц с изокинетическим пробоотборником, точки замера на выходе компрессорной и перед критичным потребителем. Влага (ISO 8573-3) — гигрометр, диапазон которого перекрывает требуемую точку росы. Масляный аэрозоль (ISO 8573-2) — гравиметрия через сменный коалесцентный картридж; для оперативного контроля — индикаторные трубки. Пары масла — отдельно, по ISO 8573-5. Периодичность замеров задаёт регламент предприятия.
Формула — остаточная концентрация на выходе фильтра
- C₂
- концентрация загрязнителя на выходе, мг/м³ (масло) или частиц/м³
- C₁
- концентрация загрязнителя на входе фильтра
- η
- эффективность фильтрации по массе. Для масла производители формата SMC η не задают — они дают концентрацию на выходе: AF (5 мкм) масляный аэрозоль не задерживает, AFM (0,3 мкм) — до 1 мг/м³, AFD (0,01 мкм) — до 0,1 мг/м³ (со свежим элементом — до 0,01). По ней и считают класс
- Класс ISO 8573
- определяется по итоговой C₂: ≤ 0,01 мг/м³ — класс 1 по маслу; ≤ 0,1 — класс 2; ≤ 1,0 — класс 3
Пример расчёта: масло после каскада AF → AFM → AFD
Дано: воздух после поршневого компрессора без масляного сепаратора: C₁ = 3,0 мг/м³ масла. Ступени по листам формата SMC: AF2000-02 (G1/4, 5 мкм) — частицы и капельная влага, масляный аэрозоль не задерживает; AFM — 0,3 мкм, на выходе до 1 мг/м³; AFD — 0,01 мкм, на выходе до 0,1 мг/м³ (со свежим элементом — до 0,01).
Расчёт: после AF масло остаётся ≈ 3,0 мг/м³ — класс 4 (≤ 5). После AFM — ≤ 1 мг/м³, класс 3. После AFD — ≤ 0,1 мг/м³, класс 2 на весь срок элемента (класс 1 требует ≤ 0,01 мг/м³).
Ответ: один AF2000-02 класс по маслу не улучшает — для класса 2 нужна связка AF → AFM → AFD. Для класса 1.4.1 осушитель ставят перед AFM, после AFD добавляют угольную ступень по парам масла, а элементы меняют по перепаду давления, не дожидаясь насыщения. Артикул для подбора на сайте — AF2000-02 в каталоге FRL.
Отдельный случай — воздух для плазменной резки: подготовка воздуха для плазмореза.
Какие вопросы чаще всего задают про ISO 8573-1?
Какой класс ISO 8573 нужен для типовой пневмоавтоматики
Опорный класс для сборочных и упаковочных линий — 2.4.2 (частицы до 1 мкм, точка росы +3 °C, масло до 0,1 мг/м³). Закрывается связкой: рефрижераторный осушитель (класс 4 по влаге), фильтр-регулятор WAALPC AFR без лубрикатора и коалесцирующие ступени AFM → AFD (класс 2 по маслу держит AFD). Класс 3.5.3 допустим для станков с ручным управлением.
Можно ли определить класс воздуха без приборов
Точно — нет, грубо — можно. Если в дроссель быстро забивается окалина — частицы хуже класса 4. Если зимой капает конденсат в крайних точках — точка росы выше температуры этого участка, нужен осушитель. Масляные пятна на готовой продукции — масло хуже класса 3. Для контракта нужны замеры по ISO 8573-2/3/4/5.
Хватит ли одного FRL-блока для класса 1.4.1
Нет. Один блок WAALPC AC снимает частицы и капельную влагу, но класс по влаге без осушителя не гарантирует, а лубрикатор масло добавляет. Для 1.4.1 нужна многоступенчатая подготовка: AFF на входе, отдельный осушитель (для класса воды 4 хватает рефрижераторного, +3 °C), AFM (0,3 мкм) снимает основной масляный аэрозоль, AFD (0,01 мкм) дочищает тонкий туман, угольная ступень работает по парам масла — коалесценция одна класс 1 по маслу не гарантирует.
Чем влагоотделитель отличается от осушителя
Влагоотделитель (циклон в составе AF, AC, AFR) убирает капельную влагу, точка росы при этом не меняется. Осушитель (отдельный аппарат) понижает точку росы под давлением: рефрижераторный — примерно до +3 °C, адсорбционный — до −40 °C и ниже. Любой класс 1–6 по точке росы обеспечивает только осушитель.
Подобрать по теме
Какие материалы пригодятся ещё?
- Подготовка сжатого воздуха: FRL, фильтры — каталог WAALPC
- Автоматический слив конденсата: типы и схемы установки
- Пневматика зимой: эксплуатация на улице
- Акт обследования утечек по ISO 11011
- Калькулятор усилия пневмоцилиндра
Если на руках техзадание с классом ISO 8573 и список импортных артикулов узлов подготовки — пришлите, в ответ получите таблицу совместимости WAALPC по 3 категориям и счёт. Срок подбора — 1 рабочий день для типового списка. Это инженерный консалтинг по подбору аналога импортной линии подготовки, а не продажа отдельного фильтра. Полный каталог — в разделе FRL CORNETA.KZ.
Чем AF2000-02 отличается от Festo MS6-LF и SMC AW30
Это разные изделия. AF2000-02 — линейный фильтр-влагоотделитель: порт G1/4, 750 л/мин при 0,7 МПа. Festo MS6-LF — тоже фильтр, но на 5 или 40 мкм (сверяйте по артикулу) и с номинальным расходом 2000–4100 л/мин, поэтому при подборе совместимого аналога по порту и расходу AF2000-02 ему не пара. SMC AW30 — фильтр-регулятор, фильтр и регулятор в одном корпусе; по типу ему отвечает серия WAALPC AW, а не AF. Слив у AF по листу бывает дифференциальный, ручной (M) или автоматический (A); внешний автослив AD402-04 (G1/2) ставят отдельно на сборную точку конденсата. Итоговый класс ISO 8573 задаёт не марка фильтра, а связка ступеней очистки.
Какой ресурс картриджа AFD и когда его менять
Лист SMC для AFD задаёт два условия замены элемента — что наступит раньше: 2 года работы или рост перепада давления до 0,1 МПа от начального. Перепад видно по индикатору ΔP или по падению давления на выходе линии под расходом. В фарме и медицине, где класс по маслу критичен, элемент меняют раньше предельного перепада: пропитанный маслом элемент пропускает больше тумана (до 0,1 мг/м³ вместо 0,01 у свежего). Картридж заказывается отдельно под артикул корпуса (для AFD3000-03 — по запросу инженеру, готового SKU расходника в каталоге нет).
Как температура и влажность окружающей среды влияют на достижимый класс
Фильтр-влагоотделитель точку росы не задаёт: она определяется температурой и влажностью воздуха на всасывании компрессора и работой осушителя. Для класса 4 (+3 °C) нужен рефрижераторный осушитель перед FRL, для классов 1–3 по влаге (от −20 до −70 °C) — адсорбционный; циклоном AF и AC такие классы недостижимы.
