Тройник цанговый T-образный вставной PBJ

Тройник цанговый T-образный вставной PBJ. 12 типоразмеров в серии. Поставка 2–4 недели.

Артикулы серии: PBJ04, PBJ4-6, PBJ4-8 (всего 12 модификаций)

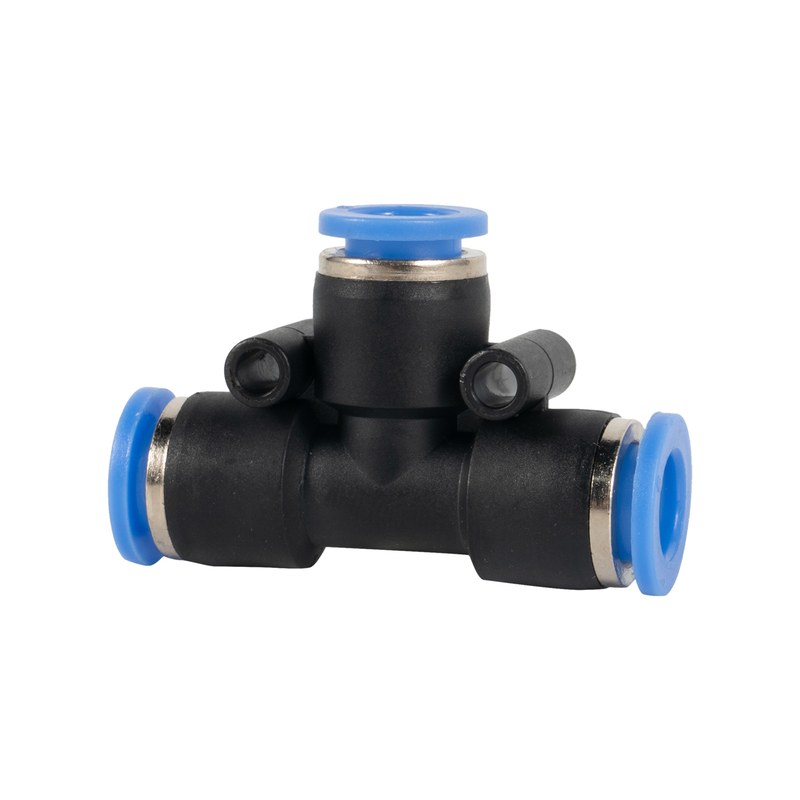

Тройник цанговый T-образный вставной PBJ WAALPC PBJ

✓ Статус Официальный представитель WAALPC в РФ · сертификат

поставка 2–4 недели

Ключевые характеристики

Тип фитинга

Тройник T-образный (вставной штуцер)

Тип соединения

Цанга + вставной штуцер

Материал корпуса

Никелированная латунь

Материал цанги

POM (полиформальдегид)

Материал уплотнения

NBR (нитрильный каучук)

Диаметр трубки

04, 06, 08, 10, 12 мм

Рабочая среда

Сжатый воздух / вода

Все характеристики →

Артикул: PBJ08

✓ Склад МСК · отгрузка до 14:00 · 1–3 дня по РФ ✓ Гарантия 12 месяцев WAALPC · возврат по ЗоЗПП ✓ Статус Официальный представитель WAALPC в РФ · сертификат ✓ Юрлицам счёт, УПД, ЭДО · 44-ФЗ / 223-ФЗ · паспорт ✓ Импорт ФТС РФ · ГТД №10317120/110526/5074115

Описание

Характеристики

Аналоги

Чертёж

Документы

О серии

PBJ — цанговый T-образный тройник «трубка–трубка»: разводит одну линию на два направления или сводит две трубки в одну. Все три порта цанговые — трубка фиксируется вставкой без инструмента, резьбы и подмотки. В серии есть равнопроходные исполнения и переходные — для стыковки трубок разного диаметра в одном узле.

Конструкция комбинированная: никелированный латунный корпус, полимерная цанга POM, уплотнение NBR, рабочий диапазон −20…+60 °C. Рабочее давление −0,099…1,0 МПа (нижняя граница — вакуум), максимальное 1,5 МПа. Совместим с трубками PU (полиуретан) и PA (полиамид).

Расшифровка артикула

Формат артикула кодирует Ø трубок в миллиметрах: равнопроходные исполнения (все порты одного диаметра) и переходные (порты разного Ø). Серия — PBJ.

Равнопроходные: PBJ04, PBJ06, PBJ08, PBJ10, PBJ12 — Ø 4/6/8/10/12 мм. Переходные: 4–6, 4–8, 6–8, 6–10, 8–10, 8–12, 10–12 мм. Всего 12 типоразмеров.

Какие исполнения входят в серию PBJ?

В серии 12 исполнений. Обозначения ряда: PBJ04, PBJ06, PBJ08, PBJ10, PBJ10-12, PBJ12, PBJ4-6, PBJ4-8 и другие. Каждое исполнение — отдельная позиция со своим типоразмером; полный перечень с ценами приведён в таблице этой карточки. Цены берутся из реестра и обновляются вместе с ним, поэтому в описании чисел мы не держим.

Как подобрать нужное исполнение PBJ?

Здесь чаще ошибаются не в диаметре трубки, а в типе резьбы — конической и цилиндрической: их путают, хотя взаимной замены нет — у конической прокладки не требуется, у цилиндрической требуется. Оба параметра берут из обозначения исполнения, а форму корпуса даёт отдельная буква там же.

Какие импортные обозначения соответствуют PBJ?

PBJ — Соответствие проверено по каталогам этих производителей: тот же класс узла (T-образный цанговый тройник), присоединительные размеры совпадают.

Когда поставка и что входит в комплект?

Срок поставки — 2–4 недели после согласования спецификации; так идёт 98,9 % каталога, это обычный порядок работы. В комплект входит сам узел; крепёж, уплотнения под конкретное присоединение и сопутствующие элементы заказываются отдельно. Чертежи и 3D-модели высылаем по запросу при подтверждении заказа.

Совместимость с импортными аналогами

Совместимый аналог — AirTAC PEG6-4, Festo CQT (совпадают присоединительные и установочные размеры, серия PBJ).

Производитель	Модель	Совместимость
Festo	`QST-4`	Ø4 мм, T-коннектор цанговый трубка-трубка-трубка — наш PBJ04
Festo	`QST-6`	Ø6 мм, T-коннектор цанговый трубка-трубка-трубка — наш PBJ06
Festo	`QST-8`	Ø8 мм, T-коннектор цанговый трубка-трубка-трубка — наш PBJ08
Festo	`QST-10`	Ø10 мм, T-коннектор цанговый трубка-трубка-трубка — наш PBJ10
Festo	`QST-12`	Ø12 мм, T-коннектор цанговый трубка-трубка-трубка — наш PBJ12

Категории: Кольцевые детали

Совместимые аналоги по артикулу импортной детали

Нашли страницу по номеру импортной детали — ниже соответствие. Цена и срок поставки берутся из реестра цен при открытии страницы, поэтому не устаревают.

Нашли вашу позицию: показать

Наш артикул	Размер	Цена	Наличие	Совместим с импортными
PBJ04	Ø04 мм	522 ₽	поставка 2–4 недели	Festo CQT · Festo QST-4
PBJ06	Ø06 мм	648 ₽	поставка 2–4 недели	Festo QST-6
PBJ08	Ø08 мм	738 ₽	поставка 2–4 недели	Festo QST-8
PBJ10	Ø10 мм	1 044 ₽	поставка 2–4 недели	Festo QST-10
PBJ10-12	10-12	1 242 ₽	поставка 2–4 недели	AirTAC PEG12-10
PBJ12	Ø12 мм	1 206 ₽	поставка 2–4 недели	Festo QST-12 · Festo CQT-12
PBJ4-6	4-6	594 ₽	поставка 2–4 недели	AirTAC PEG6-4
PBJ6-8	6-8	648 ₽	поставка 2–4 недели	AirTAC PEG8-6
PBJ8-10	8-10	954 ₽	поставка 2–4 недели	AirTAC PEG10-8
PBJ8-12	8-12	1 242 ₽	поставка 2–4 недели	AirTAC PEG12-8

Совместимо с Festo CQT

Совместимый аналог — наш PBJ04, Ø04 мм. Цена 522 ₽, поставка 2–4 недели.

Тот же типоразмер у других брендов: Festo QST-4

Совместимо с Festo QST-6

Совместимый аналог — наш PBJ06, Ø06 мм. Цена 648 ₽, поставка 2–4 недели.

Совместимо с Festo QST-8

Совместимый аналог — наш PBJ08, Ø08 мм. Цена 738 ₽, поставка 2–4 недели.

Совместимо с Festo QST-10

Совместимый аналог — наш PBJ10, Ø10 мм. Цена 1 044 ₽, поставка 2–4 недели.

Совместимо с AirTAC PEG12-10

Совместимый аналог — наш PBJ10-12, 10-12. Цена 1 242 ₽, поставка 2–4 недели.

Совместимо с Festo QST-12

Совместимый аналог — наш PBJ12, Ø12 мм. Цена 1 206 ₽, поставка 2–4 недели.

Тот же типоразмер у других брендов: Festo CQT-12

Аналог с оговорками: совпадают присоединительные размеры и назначение Не нашли свой номер — пришлите его на подбор, ответим за рабочий день.

Какие ещё серии есть в разделе «Кольцевые детали»?

Банджо-тройник поворотный PYJот 414 ₽Банджо-фитинг поворотный прямой PDJот 378 ₽Заглушка резьбовая (внутренний шестигранник) ABPот 252 ₽Заглушка резьбовая латунная с наружным шестигранником BZот 342 ₽Переходник цанговый прямой со вставным штуцером PGJот 288 ₽Угольник 90° цанговый со вставным штуцером PLJот 378 ₽

Весь раздел — 111 позиций →

Что покупают вместе с PBJ?

Пневмотрубки Пневмоцилиндры Дроссели

Подбор проверил Вадим Ибрагимов, главный инженер CORNETA. Пришлите артикул или спецификацию — подберём совместимый аналог по присоединительным размерам и назовём цену.

Какие вопросы чаще всего задают про PBJ?

Из чего сделана цанга — какой материал?

По серии: цельнолатунные, нержавеющие или пластиковые (корпус PBT с металлической цангой). Латунь — общепром, нержавейка — агрессивные среды и пищевое, пластик — лёгкий и недорогой. Материал указан в карточке, берите под свою среду.

Какая резьба у фитинга?

Две системы: R — коническая (BSPT), G — цилиндрическая (BSPP). Взаимозаменяемы не всегда: коническая уплотняется по резьбе, цилиндрическая — по торцу или кольцу. Резьба указана в карточке — берите как у исходного.

Для какой трубки подходит фитинг?

Цанговый фитинг подбирается по наружному диаметру трубки — 4, 6, 8, 10, 12 мм и так далее. В коробочных сериях второе число часто и есть размер трубки, а не резьба. Сверяйте наружный Ø трубки, а не внутренний.

Что значит цанговый фитинг?

Трубка вставляется в фитинг без инструмента и держится цангой, снимается нажатием кольца. Это быстрый монтаж и повторное подключение без потери герметичности.

Как подобрать совместимый аналог импортному фитингу?

По трём признакам: форма (прямой, угловой, тройник, быстросъём), присоединительная резьба и размер трубки. Форма важнее имени серии — по названию в разных брендах легко ошибиться.

Тип фитинга	Тройник T-образный (вставной штуцер)
Тип соединения	Цанга + вставной штуцер
Материал корпуса	Никелированная латунь
Материал цанги	POM (полиформальдегид)
Материал уплотнения	NBR (нитрильный каучук)
Диаметр трубки	04, 06, 08, 10, 12 мм
Рабочая среда	Сжатый воздух / вода
Рабочее давление	−0,099…1,0 МПа
Максимальное давление	1,5 МПа
Рабочая температура	−20…+60 °C
Трубки для присоединения	PU (полиуретан), PA (полиамид), нейлон
