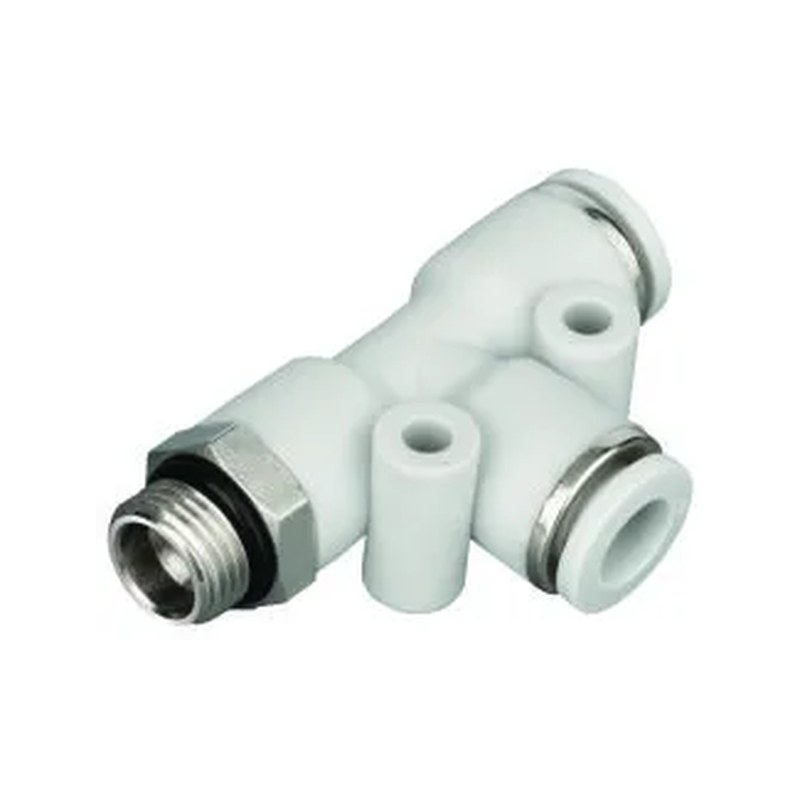

Банджо-фитинг поворотный прямой PDJ
Кольцевой (банджо) цанговый фитинг «трубка–трубка», комбинированный (никелированный латунный корпус + полимерная цанга POM) — поворотное присоединение трубки со свободной ориентацией отвода, монтаж вставкой без инструмента. Ø 4–12 мм, уплотнение NBR, −20…+60 °C. Пришлите типоразмер — подберём аналог.
О серии
PDJ — кольцевой (банджо) цанговый фитинг «трубка–трубка» с поворотным присоединением: отвод свободно ориентируется вокруг оси, поэтому трубку можно подвести под нужным углом уже после установки. Трубка фиксируется вставкой в цангу — без инструмента, резьбы и подмотки. Применяется там, где направление подвода определяется по месту, а не задаётся заранее.
Конструкция комбинированная: никелированный латунный корпус и полимерная цанга POM, уплотнение NBR, рабочий диапазон −20…+60 °C (верхний предел ограничивает POM). Рабочее давление −0,099…1,0 МПа (нижняя граница — вакуум), максимальное 1,5 МПа. Совместим с трубками PU (полиуретан) и PA (полиамид) Ø 4–12 мм.
Расшифровка артикула
Формат артикула кодирует наружный Ø трубки в миллиметрах. Серия — PDJ.
- PDJ04 — Ø 4 мм
- PDJ06 — Ø 6 мм
- PDJ08 — Ø 8 мм
- PDJ10 — Ø 10 мм
- PDJ12 — Ø 12 мм
Какие исполнения входят в серию PDJ?
В серии 25 исполнений. Обозначения ряда: PDJ-04, PDJ-04-10, PDJ-04-12, PDJ-04-6, PDJ-04-8, PDJ-06, PDJ-06-10, PDJ-06-12 и другие. Каждое исполнение — отдельная позиция со своим типоразмером; полный перечень с ценами приведён в таблице этой карточки. Цены берутся из реестра и обновляются вместе с ним, поэтому в описании чисел мы не держим.
Как подобрать нужное исполнение PDJ?
Два числа в артикуле определяют выбор: диаметр трубки под цангу и резьба присоединения. Коническая и цилиндрическая резьба уплотняются по-разному — по виткам либо кольцом на торце, отсюда и разница в монтаже. Форма корпуса (прямая/угловая/тройник) кодируется отдельной буквой.
Когда поставка и что входит в комплект?
Срок поставки — 2–4 недели после согласования спецификации; так идёт 98,9 % каталога, это обычный порядок работы. В комплект входит сам узел; крепёж, уплотнения под конкретное присоединение и сопутствующие элементы заказываются отдельно. Чертежи и 3D-модели высылаем по запросу при подтверждении заказа.
Совместимость с импортными аналогами
Совместимый аналог — XCPC XPDJ-04 (совпадают присоединительные и установочные размеры, серия PDJ).
