Тройник переходный угловой цанговый PEW

Name: Тройник переходный угловой цанговый PEW
Brand: WAALPC
SKU: PEW
Availability: InStock

Цанговый тройник (T-образный) «трубка–трубка», комбинированный (никелированный латунный корпус + полимерная цанга POM) — разводит магистраль на два направления с боковым отводом, монтаж всех концов вставкой без инструмента. Ø 6–16 мм, уплотнение NBR, −20…+60 °C. Пришлите типоразмер — подберём замену.

Артикулы серии: PEW06-4, PEW06-6, PEW06-8 (всего 25 модификаций)

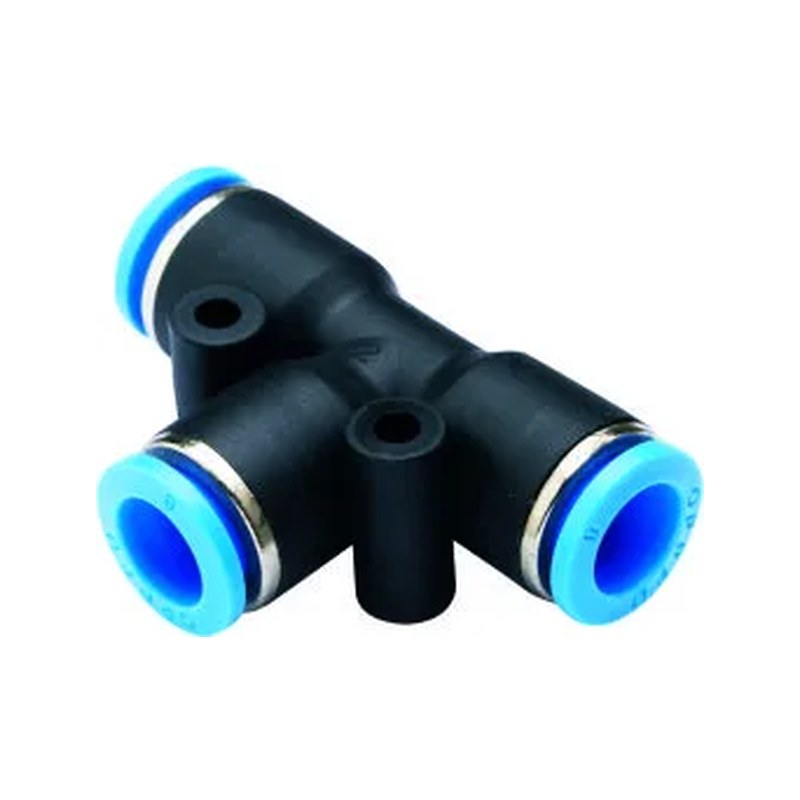

Тройник переходный угловой цанговый PEW WAALPC PEW

✓ Статус Поставщик WAALPC в Казахстане · сертификат

поставка 2–4 недели

Ключевые характеристики

Производитель

WAALPC

Тип фитинга

Тройник (T-образный)

Серия

PEW

Материал корпуса

Никелированная латунь

Рабочее давление

−0,099…1,0 МПа

Рабочая температура

−20…+60 °C

Рабочая среда

сжатый воздух, вакуум

Все характеристики →

Артикул: PEW06-4

✓ Склад · отгрузка до 14:00 · 1–3 дня по Казахстану ✓ Гарантия 12 месяцев WAALPC · возврат по ЗоЗПП ✓ Статус Поставщик WAALPC в Казахстане · сертификат ✓ Юрлицам счёт, накладная, ЭСФ · госзакупок · паспорт ✓ Импорт ввоз в Республику Казахстан

Описание

Характеристики

Аналоги

Чертёж

Документы

О серии

PEW — цанговый тройник (T-образный) «трубка–трубка» с боковым отводом. Разводит магистраль на два направления; все концы соединяются вставкой без инструмента и снимаются нажатием на цанговое кольцо.

Комбинированная конструкция: корпус из никелированной латуни, полимерная цанга POM, уплотнение NBR; рабочая температура −20…+60 °C. Рабочее давление −0,099…1,0 МПа (нижняя граница — вакуум), максимальное 1,5 МПа. Диаметры трубок Ø 6–16 мм, материал — PU (полиуретан) и PA (полиамид). Применяется при замене импортных фитингов в пневмосистемах.

Расшифровка артикула

Артикул кодирует Ø трубки. Серия — PEW.

PEW06 — под трубку Ø 6 мм
PEW08 — под трубку Ø 8 мм
PEW10 — под трубку Ø 10 мм
PEW12 — под трубку Ø 12 мм
PEW16 — под трубку Ø 16 мм

Под какие диаметры трубки есть исполнения серии PEW

Ряд закрывает наружные диаметры трубки 4 мм, 6 мм, 8 мм, 10 мм, 12 мм, 16 мм — всего 6 исполнений. Диаметр берут по наружному размеру трубки, а не по внутреннему: цанга держит за наружную поверхность, и трубка с тем же внутренним каналом, но другой стенкой, в тот же штуцер не сядет. Диаметр трубки стоит в обозначении исполнения первым числом; присоединение к оборудованию смотрят в характеристиках выбранного исполнения.

Совместимость с импортными аналогами

Совместимый аналог — AirTAC PEW6-4 (совпадают присоединительные и установочные размеры, серия PEW).

Производитель	Модель	Совместимость
AirTAC	`PEW6-4`	цанга Ø6 × Ø4 мм — наш PEW06-4
AirTAC	`PEW8-6`	цанга Ø8 × Ø6 мм — наш PEW08-6
AirTAC	`PEW10-8`	цанга Ø10 × Ø8 мм — наш PEW10-8
AirTAC	`PEW12-8`	цанга Ø12 × Ø8 мм — наш PEW12-8
AirTAC	`PEW12-10`	цанга Ø12 × Ø10 мм — наш PEW12-10

Категории: Комбинированный

Совместимые аналоги по артикулу импортной детали

Нашли страницу по номеру импортной детали — ниже соответствие. Цена и наличие берутся из складского реестра при открытии страницы, поэтому не устаревают.

Нашли вашу позицию: показать

Наш артикул	Размер	Цена	Наличие	Совместим с импортными
PEW06-4	Ø06 мм, ход 4 мм	288 ₸	поставка 2–4 недели	AirTAC PEW6-4
PEW08-6	Ø08 мм, ход 6 мм	306 ₸	поставка 2–4 недели	AirTAC PEW8-6

Совместимо с AirTAC PEW6-4

Совместимый аналог — наш PEW06-4, Ø06 мм, ход 4 мм. Цена 288 ₸, поставка 2–4 недели.

Совместимо с AirTAC PEW8-6

Совместимый аналог — наш PEW08-6, Ø08 мм, ход 6 мм. Цена 306 ₸, поставка 2–4 недели.

Аналог с оговорками: совпадают присоединительные размеры и назначение Не нашли свой номер — пришлите его на подбор, ответим за рабочий день.

Аналоги и совместимость PEW

Серия WAALPC PEW — инженерный аналог импортных пневмокомпонентов по стандартам ISO. Соответствия по брендам:

Бренд	Модель-аналог	Совместимость
AirTAC	PEW6-4	цанга Ø6 × Ø4 мм — наш PEW06-4
AirTAC	PEW8-6	цанга Ø8 × Ø6 мм — наш PEW08-6
AirTAC	PEW10-8	цанга Ø10 × Ø8 мм — наш PEW10-8
AirTAC	PEW12-8	цанга Ø12 × Ø8 мм — наш PEW12-8
AirTAC	PEW12-10	цанга Ø12 × Ø10 мм — наш PEW12-10

Пришлите артикул оригинала — подберём совместимый аналог и рассчитаем стоимость за 1 рабочий день. Подбор совместимых аналогов импортной пневматики →

Какие импортные аналоги есть у серии PEW?

Страница под конкретный размер: импортные обозначения этого Ø и хода и наш ответ с ценой.

Ø6 × 4 мм — от 60 ₸Ø8 × 6 мм — от 60 ₸Ø10 × 8 мм — от 100 ₸Ø12 × 8 мм — от 110 ₸Ø12 × 10 мм — от 110 ₸

Какие ещё серии есть в разделе «Комбинированный»?

Тройник Y-образный цанговый трубка-трубка PYот 4 230 ₸Тройник переходный цанговый PEGот 198 ₸Тройник Т-образный цанговый трубка-трубка PEот 180 ₸Тройник Т-образный цанговый, наружная резьба на отводе PBот 342 ₸Тройник цанговый комбинированный, G-резьба PB-Gот 360 ₸Фитинг угловой переходный цанговый PWот 216 ₸

Весь раздел — 148 позиций →

Что покупают вместе с PEW?

Пневмотрубки Пневмоцилиндры Дроссели

Подбор проверил Вадим Ибрагимов, главный инженер CORNETA. Пришлите артикул или спецификацию — подберём совместимый аналог по присоединительным размерам и назовём цену.

Какие вопросы чаще всего задают про PEW?

Из чего сделана цанга — какой материал?

По серии: цельнолатунные, нержавеющие или пластиковые (корпус PBT с металлической цангой). Латунь — общепром, нержавейка — агрессивные среды и пищевое, пластик — лёгкий и недорогой. Материал указан в карточке, берите под свою среду.

Какая резьба у фитинга?

Две системы: R — коническая (BSPT), G — цилиндрическая (BSPP). Взаимозаменяемы не всегда: коническая уплотняется по резьбе, цилиндрическая — по торцу или кольцу. Резьба указана в карточке — берите как у исходного.

Для какой трубки подходит фитинг?

Цанговый фитинг подбирается по наружному диаметру трубки — 4, 6, 8, 10, 12 мм и так далее. В коробочных сериях второе число часто и есть размер трубки, а не резьба. Сверяйте наружный Ø трубки, а не внутренний.

Что значит цанговый фитинг?

Трубка вставляется в фитинг без инструмента и держится цангой, снимается нажатием кольца. Это быстрый монтаж и повторное подключение без потери герметичности.

Как подобрать замену импортному фитингу?

По трём признакам: форма (прямой, угловой, тройник, быстросъём), присоединительная резьба и размер трубки. Форма важнее имени серии — по названию в разных брендах легко ошибиться.

Тип фитинга	Тройник (T-образный)
Тип соединения	Цанга + цанга (трубка–трубка)
Материал корпуса	Никелированная латунь
Материал цанги	POM (полиформальдегид)
Материал уплотнения	NBR (нитрильный каучук)
Диаметр трубки	06, 08, 10, 12, 16 мм
Рабочая среда	Сжатый воздух / вода
Рабочее давление	−0,099…1,0 МПа
Максимальное давление	1,5 МПа
Рабочая температура	−20…+60 °C
Трубки для присоединения	PU (полиуретан), PA (полиамид), нейлон
