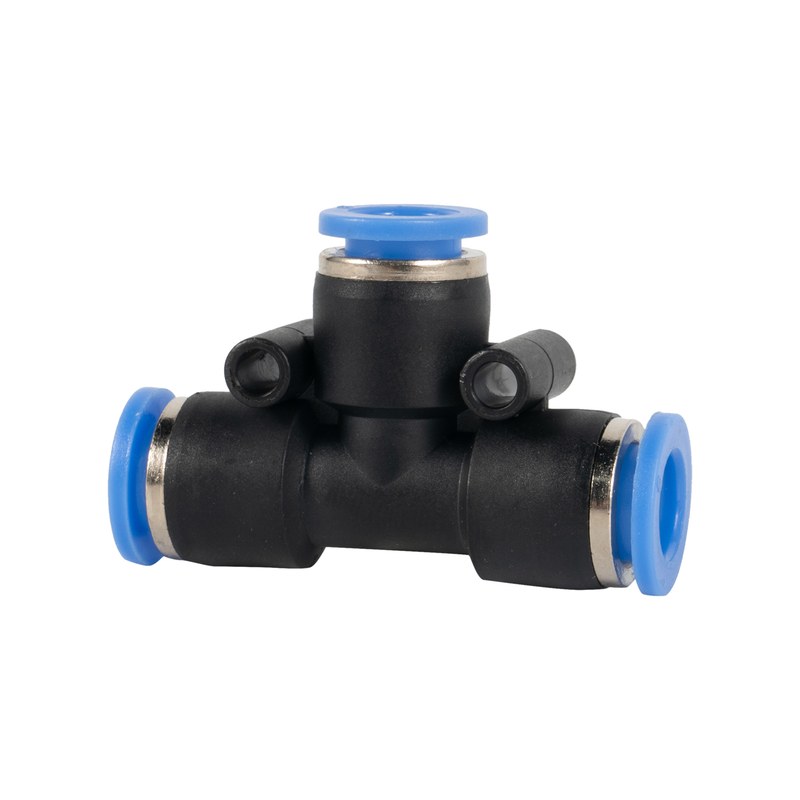

Тройник Т-образный цанговый трубка-трубка PE

О серии

PE — цанговый T-образный тройник «трубка–трубка»: разводит одну линию на два равнозначных направления или объединяет две трубки в одну. Три цанговых порта, трубка вставляется без инструмента, резьбы и подмотки. Ряд типоразмеров охватывает Ø 4–16 мм — от приборных линий до магистралей большего сечения.

Конструкция комбинированная: никелированный латунный корпус, полимерная цанга POM, уплотнение NBR, рабочий диапазон −20…+60 °C. Рабочее давление −0,099…1,0 МПа (нижняя граница — вакуум), максимальное 1,5 МПа. Совместим с трубками PU (полиуретан) и PA (полиамид). Совместимый аналог AirTAC PE — совпадает по назначению; присоединительные и установочные размеры уточняйте.

Расшифровка артикула

Формат артикула кодирует наружный Ø трубки в миллиметрах. Серия — PE.

• PE04 — Ø 4 мм
• PE06 — Ø 6 мм
• PE08 — Ø 8 мм
• PE10 — Ø 10 мм
• PE12 — Ø 12 мм
• PE14 — Ø 14 мм
• PE16 — Ø 16 мм

Какие исполнения входят в серию PE?

В серии 13 исполнений. Обозначения ряда: PE04, PE06, PE06-04, PE08, PE08-04, PE08-06, PE10, PE10-06 и другие. Каждое исполнение — отдельная позиция со своим типоразмером; полный перечень с ценами приведён в таблице этой карточки. Цены берутся из реестра и обновляются вместе с ним, поэтому в описании чисел мы не держим.

Как подобрать нужное исполнение PE?

Подбор опирается на два размера из обозначения: диаметр трубки под цангу и резьбу присоединения. Резьбы часто путают — коническая уплотняется собственными витками, цилиндрическая требует прокладку или кольцо в торце. Форму корпуса (прямая, угловая, тройник) показывает отдельная буква в том же артикуле.

Какие импортные обозначения соответствуют PE?

PE — совместимый аналог для обозначений AirTAC APE10. Соответствие проверено по каталогам этих производителей: совпадают присоединительные и посадочные размеры, класс изделия тот же, поэтому переделка обвязки и крепления не требуется. Обозначения, не прошедшие проверку по каталогу, в перечень не попадают.

Когда поставка и что входит в комплект?

Срок поставки — 2–4 недели после согласования спецификации; так идёт 98,9 % каталога, это обычный порядок работы. В комплект входит сам узел; крепёж, уплотнения под конкретное присоединение и сопутствующие элементы заказываются отдельно. Чертежи и 3D-модели высылаем по запросу при подтверждении заказа.

Совместимость с импортными аналогами

Совместимый аналог — AirTAC APE10, Festo QST-8-3/4, SMC KQ2T08-04 (совпадают присоединительные и установочные размеры, серия PE).
