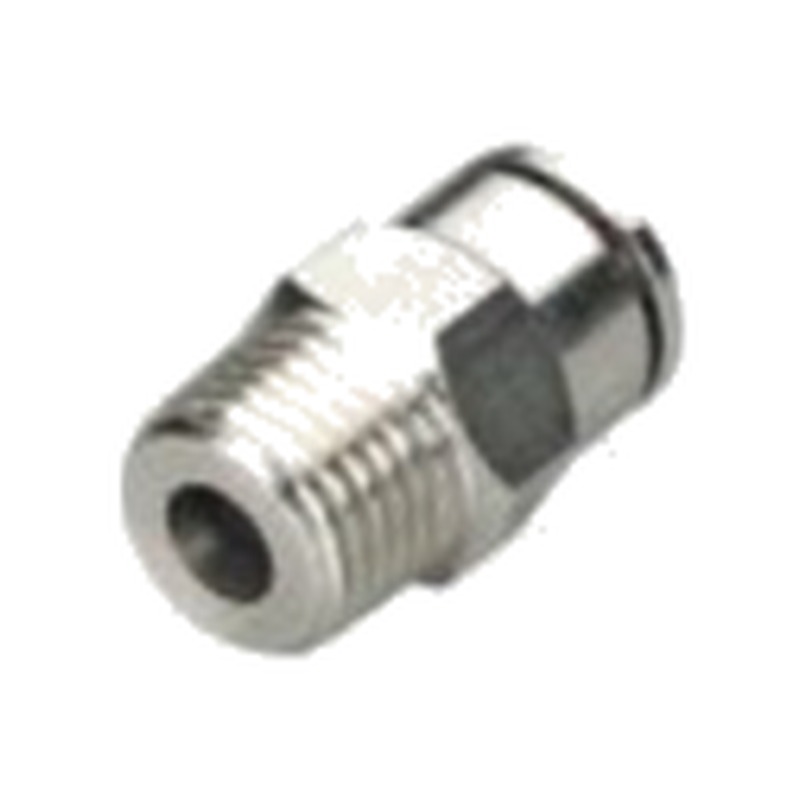

Фитинг прямой нержавеющий цанговый SS-PC
Прямой цанговый фитинг с наружной резьбой из нержавеющей стали SS304/316 — для агрессивных и пищевых сред, где латунь не годится. Уплотнение FKM (Viton), рабочий диапазон, который производитель отдельно не заявляет; резьба R1/8–R1/2, R5/8, M5, M6, под трубку Ø4–16 мм.
Назначение и конструкция
Серия SS-PC — прямые цанговые фитинги для соединения пневматических линий по одной оси. Корпус с наружной резьбой соединяет трубку с резьбовым портом исполнительного устройства, распределителя или коллектора без переходных элементов. Подключение трубки выполняется вставкой в цангу: внутренний цанговый захват фиксирует трубку, а уплотнительное кольцо обеспечивает герметичность. Демонтаж — нажатием на разжимное кольцо, без инструмента и без повреждения трубки.
Материал и стойкость
Все детали серии изготовлены из нержавеющей стали 304/316: корпус, цанга, разжимное кольцо и захват. Уплотнения — из фторкаучука, стойкого к агрессивным средам. Такое исполнение обеспечивает высокую коррозионную стойкость в условиях повышенной влажности, контакта с моющими растворами, кислотами и щелочами, а также в солёной морской атмосфере. В отличие от латунных и полимерных фитингов, нержавеющий корпус сохраняет прочность и герметичность при регулярной санитарной обработке.
Применение
- Пищевая промышленность и розлив напитков — мойка CIP/SIP, частая дезинфекция
- Фармацевтика и производство косметики — чистые помещения, стерильные линии
- Химическая и нефтехимическая отрасль — контакт с агрессивными средами
- Судовое и портовое оборудование — солёная влажная атмосфера
- Водоподготовка, лаборатории, аналитические стенды
Технические границы
Максимальное рабочее давление — до 1.0 МПа, рабочий вакуум — до -100 кПа. Диапазон рабочих температур не заявлен производителем — уточняйте у наших инженеров (зависит от материала трубки и среды). Рабочая среда — сжатый воздух, инертные газы, ряд жидкостей в пределах химической совместимости нержавеющей стали и фторкаучукового уплотнения.
Как подобрать типоразмер
В серии 30 типоразмеров. Сначала выберите наружный диаметр трубки: 4, 6, 8, 10, 12, 14 или 16 мм. Затем определите присоединительную резьбу порта: коническая R1/8, R1/4, R3/8, R1/2, R5/8 либо метрическая M5x0.8 и M6. Сверьте резьбу с портом устройства — для герметичности конической резьбы применяется уплотнение по виткам. При сомнении в совместимости направьте параметры линии: наши инженеры подберут типоразмер и подготовят спецификацию.
Ключевые характеристики
- Материал: нержавеющая сталь 304/316, уплотнение фторкаучук
- Тип соединения: цанговое с наружной резьбой
- Диаметр цанги: 4-16 мм (4, 6, 8, 10, 12, 14, 16)
- Присоединительная резьба: R1/8-R5/8, M5x0.8, M6
- Макс. рабочее давление: до 1.0 МПа
- Рабочая температура не заявлена производителем — уточняйте у наших инженеров
- Вакуум: до -100 кПа
Совместимость с импортными аналогами
Совместимый аналог — Festo CRQS-M5-4, SMC KQG2 (совпадают присоединительные и установочные размеры, серия SS-PC).
Как расшифровать артикул SS-PC?
Формат: SS-PC-D-{диаметр трубки}-{присоединение (резьба)}
- SS-PC — серия
- Диаметр трубки: 4 / 6 / 8 / 10 / 12 / 14 / 16
- Присоединение (резьба): R1/8 / R1/4 / R3/8 / R1/2 / R5/8 / M5 / M6 / M3
Пример: SS-PC-D-4-01
