Фитинг нерж. обжимной SS-PE-card (тройник Т трубка-трубка)
Тройник Т нержавеющий WAALPC SS-PE-card — разветвление линии трубка-трубка по трём портам. Фиксация накидной гайкой (обжим): обжимное кольцо под ключ. Нержавеющая сталь SS304/316 для пищевых, фармацевтических, химических и морских сред. Под трубку Ø6–16 мм.
Назначение и конструкция

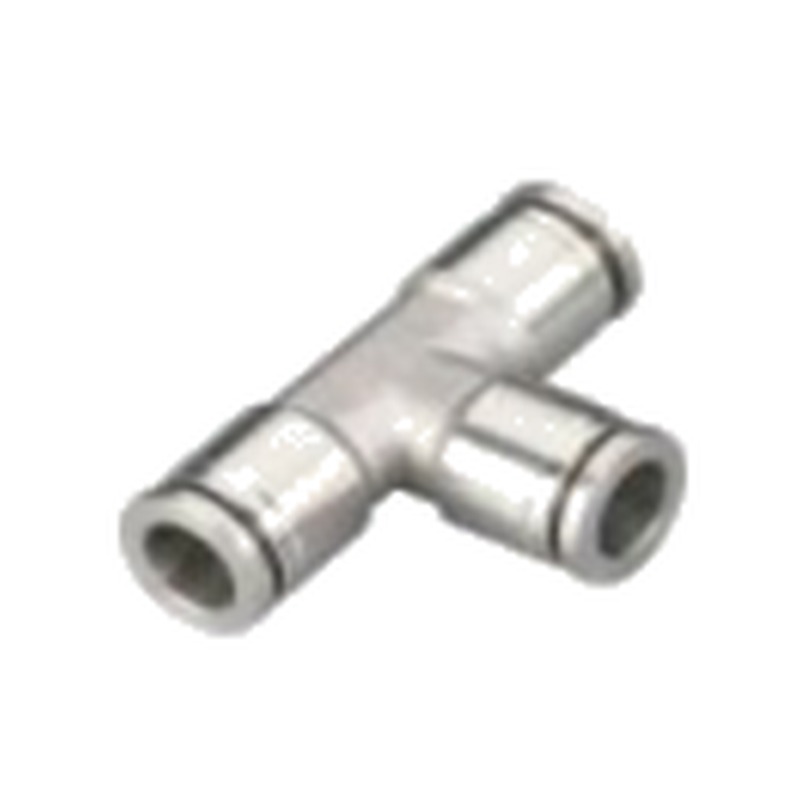

Серия SS-PE-card — нержавеющие цанговые тройники Т-образной формы с тремя присоединениями типа трубка-трубка. Все три порта оснащены цанговыми зажимами одинакового диаметра: трубка вставляется без инструмента и фиксируется цангой с уплотнительным кольцом. Фитинг разветвляет или объединяет пневматические линии под прямым углом без переходных резьбовых соединений.
Материал и стойкость
Корпус и зажимные элементы выполнены из нержавеющей стали 304/316. Это обеспечивает высокую коррозионную стойкость к влаге, агрессивным средам, мойке под давлением и дезинфицирующим растворам. Уплотнения рассчитаны на длительную работу без потери герметичности при перепадах температуры.
Применение
- Пищевая промышленность и розлив — стойкость к санитарной мойке;
- Фармацевтика и производство косметики — чистые среды;
- Химические и нефтехимические установки — агрессивные среды;
- Морское и прибрежное оборудование — солевой туман;
- Системы подготовки воздуха и контрольно-измерительные линии.
Технические границы
Максимальное рабочее давление до 1.0 МПа, диапазон рабочих температур не заявлен производителем — уточняйте у наших инженеров в зависимости от типоразмера и материала уплотнения. Поддерживается работа в вакуумных линиях. Рабочая среда — сжатый воздух, инертные газы, в исполнении 316 — ряд жидких сред.
Как подобрать типоразмер
Все три порта тройника имеют один диаметр цанги. Выберите значение из ряда 6, 8, 10, 12, 14, 16 мм по наружному диаметру применяемой трубки. Если требуется разветвление линий разного диаметра, наши инженеры подберут переходное решение под вашу схему.
Ключевые характеристики
- Материал: нержавеющая сталь 304/316
- Тип соединения: цанговое push-in, трубка-трубка
- Диапазон диаметров цанги: 6–16 мм
- Присоединительная резьба: отсутствует (тройник трубка-трубка)
- Макс. рабочее давление: до 1.0 МПа
- Диапазон температур: не заявлен производителем
- Работа в вакуумных линиях поддерживается
Под какие диаметры трубки есть исполнения серии SS-PE-CARD
Ряд закрывает наружные диаметры трубки 6 мм, 8 мм, 10 мм, 12 мм, 14 мм, 16 мм — всего 6 исполнений. Диаметр берут по наружному размеру трубки, а не по внутреннему: цанга держит за наружную поверхность, и трубка с тем же внутренним каналом, но другой стенкой, в тот же штуцер не сядет. Диаметр трубки стоит в обозначении исполнения первым числом; присоединение к оборудованию смотрят в характеристиках выбранного исполнения.
Совместимость с импортными аналогами
Совместимый аналог — SMC KQG2T (совпадают присоединительные и установочные размеры, серия SS-PE-CARD).
Как расшифровать артикул SS-PE-card?
Формат: SS-PE-card-{диаметр трубки}
- SS-PE-card — серия
- Диаметр трубки: 6 / 8 / 10 / 12 / 14 / 16
Пример: SS-PE-card-6
