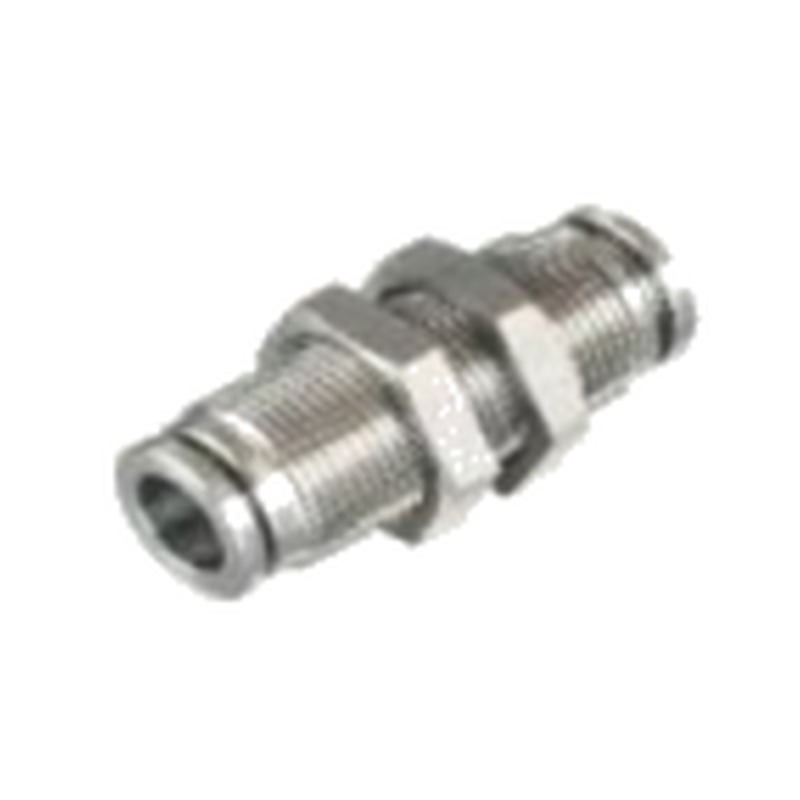

Переборочный соединитель прямой нержавеющий SS-PM
Соединитель переборочный прямой нержавеющий WAALPC SS-PM — вывод линии через стенку шкафа или панель с фиксацией контргайкой. Материал: нержавеющая сталь 304/316. Поставка 2–4 недели.
Назначение и конструкция
Серия SS-PM — прямые цанговые муфты для соединения двух пневматических трубок одинакового наружного диаметра по одной оси. Фитинг выполнен в виде сквозного корпуса с двумя цанговыми гнёздами на торцах: трубка вводится до упора, лепестковый цанговый зажим и уплотнительное кольцо фиксируют её и герметизируют соединение без инструмента и без резьбы. Демонтаж выполняется нажатием на освобождающее кольцо. Соединение типа трубка-трубка, без присоединительной резьбы.
Материал и стойкость
Все детали корпуса и цангового механизма изготовлены из нержавеющей стали 304/316. Такое исполнение обеспечивает стойкость к коррозии, агрессивным моющим средам, дезинфекции и солёному туману, в отличие от латунных и полимерных фитингов. Уплотнения подбираются под среду (стандартно NBR, по запросу FKM для повышенных температур и контакта с маслами).
Применение
- Пищевая промышленность и розлив напитков — мойка CIP/SIP, контакт с влажной средой;
- Фармацевтика и производство косметики — требования к чистоте и коррозионной стойкости;
- Химическая и нефтехимическая обвязка — агрессивные пары и реагенты;
- Морское и прибрежное оборудование — солёный воздух и брызги;
- Лабораторные и аналитические линии сжатого воздуха и нейтральных газов.
Технические границы
Максимальное рабочее давление — до 1,0 МПа, рабочая температура — от −20 до +60 °C (с уплотнениями FKM диапазон расширяется). Допускается работа в области разрежения (вакуум) до −0,095 МПа. Рабочая среда — сжатый воздух, азот, нейтральные газы; пригодность к жидким средам уточняется по уплотнению.
Как подобрать типоразмер
Типоразмер определяется наружным диаметром трубки: серия охватывает цанги 4, 6, 8, 10, 12, 14 и 16 мм. Обе стороны муфты рассчитаны на один диаметр — для соединения трубок разного диаметра применяется переходная муфта. Укажите наружный диаметр трубки, требуемое давление и среду — подберём исполнение и уплотнение под вашу задачу.
Ключевые характеристики
- Материал: нержавеющая сталь 304/316
- Тип соединения: цанговое, трубка-трубка
- Диапазон диаметров цанги: 4–16 мм
- Присоединительная резьба: отсутствует
- Макс. рабочее давление: до 1,0 МПа
- Диапазон температур: −20…+60 °C
- Вакуум: до −0,095 МПа
Совместимость с импортными аналогами
Совместимый аналог — SMC KQG2E4-00-F (совпадают присоединительные и установочные размеры, серия SS-PM).
Как расшифровать артикул SS-PM?
Формат: SS-PM-{диаметр трубки}
- SS-PM — серия
- Диаметр трубки: 4 / 6 / 8 / 10 / 12 / 14 / 16
Пример: SS-PM-4
