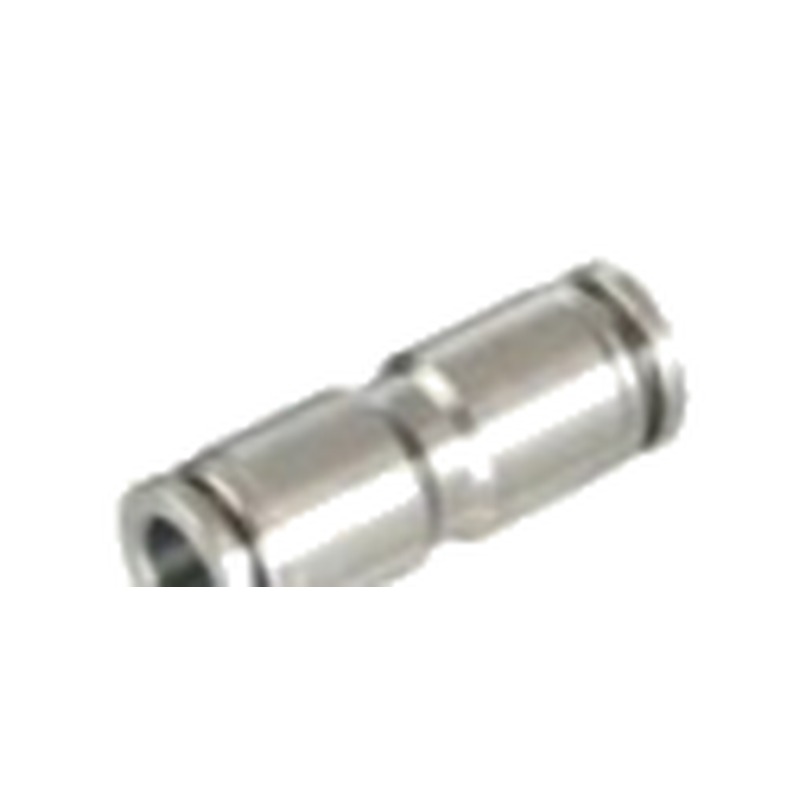

Фитинг нерж. обжимной SS-PU-card (прямая муфта)
Прямая муфта нержавеющая WAALPC SS-PU-card — соединение двух трубок в линию без резьбы. Фиксация накидной гайкой (обжим) с обеих сторон. Нержавеющая сталь SS304/316 для агрессивных и пищевых сред. Под трубку Ø6–14 мм. Поставка 2–4 недели.
Назначение и конструкция
Прямая муфта тубус-тубус серии SS-PU-card — цанговый фитинг для соосного соединения двух пневматических трубок одинакового наружного диаметра без резьбового присоединения. Корпус выполнен в виде прямого тубуса с двумя одинаковыми цанговыми гнёздами на торцах: трубка вводится в гнездо до упора, цанга с захватными зубьями и уплотнительное кольцо удерживают её и герметизируют стык. Для демонтажа достаточно поджать освобождающее кольцо и вынуть трубку — пресс-инструмент не требуется.
Материал и стойкость
Все элементы серии изготовлены из нержавеющей стали (304/316). Это обеспечивает коррозионную стойкость в условиях повышенной влажности, контакта с агрессивными средами, моющими и дезинфицирующими растворами, а также при регулярной мойке оборудования. Сталь 316 дополнительно устойчива к хлоридам, что важно для морских и приморских объектов.
Применение
- Пищевая промышленность и розлив напитков — мойка CIP/SIP, контакт с продуктом.
- Фармацевтика и производство чистых сред.
- Химическая промышленность и лабораторные стенды.
- Морское и шельфовое оборудование, береговые установки.
- Системы сжатого воздуха и инертных газов в коррозионно-нагруженных цехах.
Технические границы
Рабочее давление — до 1,0 МПа, диапазон температур не заявлен производителем — уточняйте у наших инженеров (зависит от материала трубки и среды). Соединение пригодно для работы под вакуумом. Перед монтажом убедитесь, что наружный диаметр и материал трубки соответствуют гнезду, а торец трубки обрезан перпендикулярно и без заусенцев.
Как подобрать типоразмер
Серия включает 5 типоразмеров под наружный диаметр трубки 6, 8, 10, 12 и 14 мм. Поскольку оба гнезда одинаковы, подбор сводится к диаметру соединяемых трубок. Если требуется переход между разными диаметрами, используйте переходную (редукционную) муфту. По геометрии трассы, среде и давлению наши инженеры помогут подобрать конфигурацию и подготовят счёт за 1–3 дня.
Ключевые характеристики
- Материал: нержавеющая сталь 304/316
- Тип соединения: цанговое, двустороннее
- Тип фитинга: прямая муфта трубка-трубка
- Диапазон диаметров цанги: 6–14 мм
- Присоединительная резьба: отсутствует (тубус-тубус)
- Макс. рабочее давление: 1,0 МПа
- Диапазон температур: не заявлен производителем, работа под вакуумом
Под какие диаметры трубки есть исполнения серии SS-PU-CARD
Ряд закрывает наружные диаметры трубки 6 мм, 8 мм, 10 мм, 12 мм, 14 мм — всего 5 исполнений. Диаметр берут по наружному размеру трубки, а не по внутреннему: цанга держит за наружную поверхность, и трубка с тем же внутренним каналом, но другой стенкой, в тот же штуцер не сядет. Диаметр трубки стоит в обозначении исполнения первым числом; присоединение к оборудованию смотрят в характеристиках выбранного исполнения.
Совместимость с импортными аналогами
Совместимый аналог — SMC KQG2H06-00 (совпадают присоединительные и установочные размеры, серия SS-PU-CARD).
Как расшифровать артикул SS-PU-card?
Формат: SS-PU-card-{диаметр трубки}
- SS-PU-card — серия
- Диаметр трубки: 6 / 8 / 10 / 12 / 14
Пример: SS-PU-card-6
