Фитинг нерж. SS-PW (Y-переходник)
Y-образный тройник-переходник цанговый из нержавеющей стали SS304/316 — разветвление магистрали в агрессивных и пищевых средах, где нужна коррозионная стойкость; уплотнение FKM (Viton) в незаявленном производителем диапазоне. Соединение трубка–трубка, цанга под Ø 6, 8, 10, 12, 14, 16 мм.
Назначение и конструкция

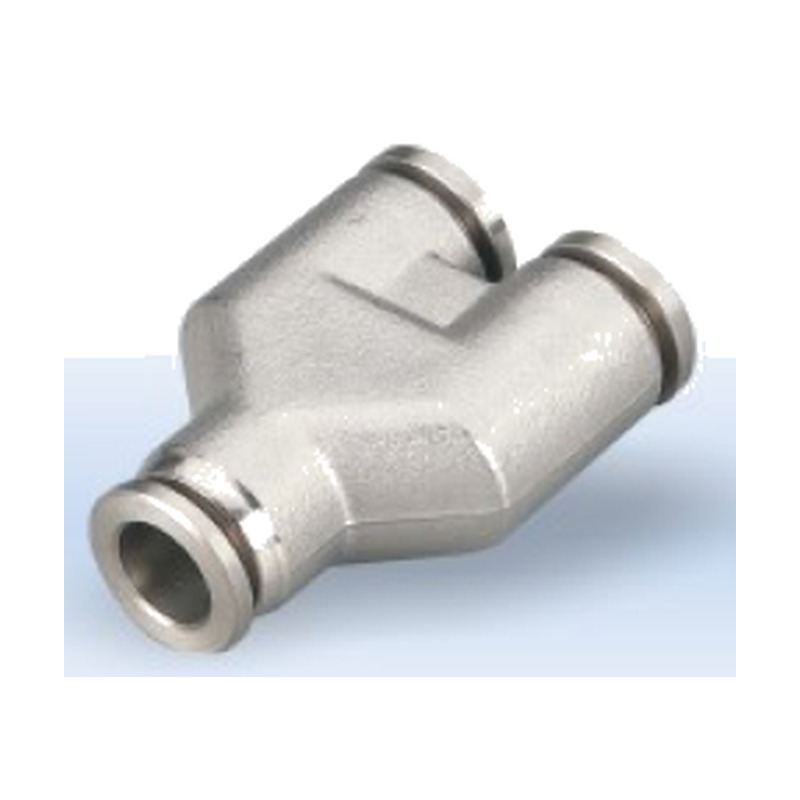

Серия SS-PW — цанговые Y-переходники (тройники Y-образной геометрии) из нержавеющей стали для разветвления и слияния пневматических линий. Один центральный канал расходится на два симметричных отвода под углом, что позволяет питать два потребителя от одной магистрали или объединять два потока в один. Цанговое соединение фиксирует трубку зажимным кольцом и уплотняет её по наружному диаметру, обеспечивая герметичную сборку без инструмента и резьбовой подмотки.
Материал и стойкость
Корпус и цанговые втулки выполнены из нержавеющей стали 304/316, уплотнения — из стойкой к среде резины. В отличие от латунных и полимерных аналогов нержавеющее исполнение не корродирует при контакте с влагой, моющими растворами, агрессивными парами и солёным воздухом, выдерживает регулярную санитарную мойку и стерилизацию.
Применение
- Пищевая и молочная промышленность, розлив напитков;
- Фармацевтика, производство косметики, чистые помещения;
- Химические и нефтехимические установки;
- Судовое и морское оборудование, прибрежные объекты;
- Системы с частой мойкой и дезинфекцией линий.
Технические границы
Максимальное рабочее давление — до 1 МПа. Диапазон рабочих температур не заявлен производителем — уточняйте у наших инженеров (зависит от типоразмера и материала уплотнения). Переходник применим как для сжатого воздуха, так и для нейтральных газов и совместимых жидких сред в пределах указанных параметров.
Как подобрать типоразмер
Серия охватывает наружные диаметры трубки 6, 8, 10, 12, 14 и 16 мм. Выберите типоразмер по наружному диаметру подключаемой трубки на каждом из трёх отводов — для Y-переходника центральный канал и оба отвода рассчитаны на одинаковый диаметр. Если требуется свести трубки разных диаметров или скомбинировать с резьбовым присоединением, инженеры CORNETA.TECH подберут схему разветвления под вашу пневмосистему.
Ключевые характеристики
- Материал: нержавеющая сталь 304/316
- Тип соединения: цанговое push-in, трубка-трубка
- Диапазон диаметров цанги: 6-16 мм
- Присоединительная резьба: отсутствует (трубка-трубка)
- Макс. рабочее давление: до 1 МПа
- Диапазон температур: не заявлен производителем
- Y-образная геометрия: один вход — два отвода
Совместимость с импортными аналогами
Совместимый аналог — SMC KQG2U10-08-F (совпадают присоединительные и установочные размеры, серия SS-PW).
Как расшифровать артикул SS-PW?
Формат: SS-PW-{диаметр трубки}-{диаметр 2-й трубки}
- SS-PW — серия
- Диаметр трубки: 6 / 8 / 10 / 12 / 14 / 16
- Диаметр 2-й трубки: 10 мм / 12 мм / 14 мм / 4 мм / 6 мм / 8 мм
Пример: SS-PW-6-10
