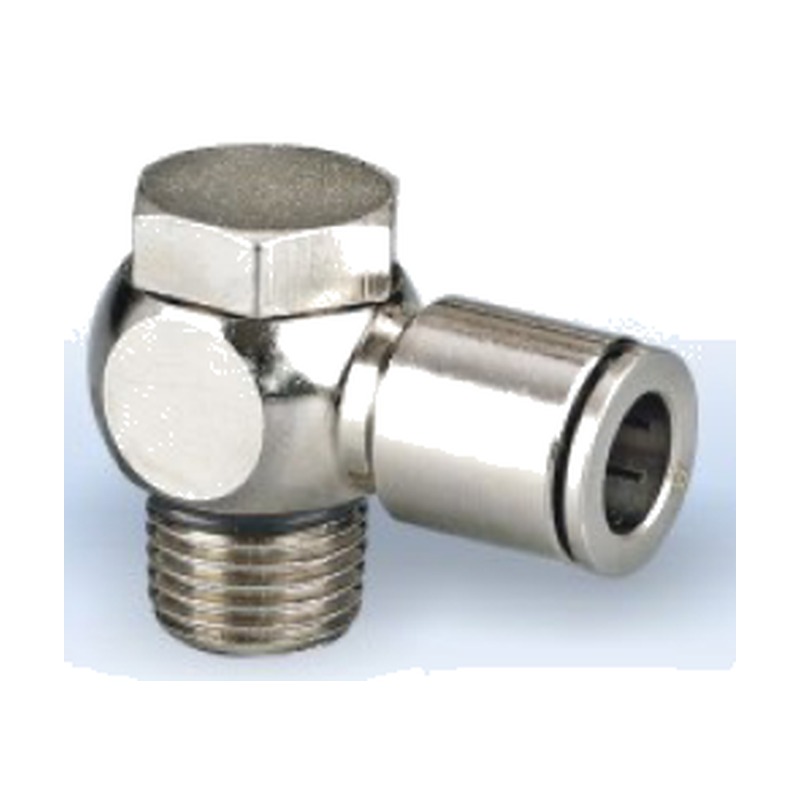

Угольник 90° цельнолатунный цанговый TH-PH (наружн. резьба)
Угольник 90° цельнолатунный WAALPC TH-PH — поворот магистрали на 90° в стеснённом монтаже. резьба R/G/M5, Цанга 4-12 мм. Материал: цельная латунь. Поставка 2–4 недели.
Назначение и конструкция
Серия TH-PH — прямые резьбовые цанговые фитинги с наружной присоединительной резьбой и наружным шестигранником под ключ. Корпус выполнен с шестигранной гранью для затяжки рожковым или накидным ключом, что обеспечивает контролируемый момент при монтаже в резьбовое гнездо аппарата, коллектора или клапанной плиты. Со стороны трубки — цанговое соединение: трубка фиксируется цангой и уплотняется кольцом без дополнительных инструментов и обжимных операций. Демонтаж выполняется нажатием на освобождающее кольцо.
Материал и стойкость
Все детали, контактирующие со средой, изготовлены из латуни ЛС59-1 с никелированием. Уплотнения подобраны под расширенный температурный диапазон.
Технические границы
Рабочее давление — до 1,0 МПа, диапазон рабочих температур — от −20 до +150 °C (зависит от материала уплотнения и типоразмера). Конструкция допускает работу в вакууме. Присоединительная резьба — коническая R (BSPT) или цилиндрическая G (BSPP) в зависимости от исполнения, а также метрическая M5x0,8.
Как подобрать типоразмер
Типоразмер определяется двумя параметрами: наружным диаметром трубки (4, 6, 8, 10, 12 мм) и присоединительной резьбой. Доступны исполнения R1/8, R1/4, R3/8, R1/2 (коды 01–04), их цилиндрические аналоги G с суффиксом G и метрическая M5. Выбирайте резьбу по присоединительному гнезду оборудования, диаметр цанги — по используемой трубке. При сомнении в совместимости с импортным посадочным местом передайте перечень исходных артикулов — мы подберём соответствие и подготовим спецификацию.
Ключевые характеристики
- Материал: латунь ЛС59-1 с никелированием
- Тип соединения: цанговое + наружная резьба с шестигранником
- Диапазон диаметров цанги: 4-12 мм
- Присоединительная резьба: R1/8-R1/2, G-аналоги, M5x0,8
- Макс. рабочее давление: 1,0 МПа
- Диапазон температур: от −20 до +150 °C
- Допускается работа в вакууме
Совместимость с импортными аналогами
Совместимый аналог — SMC KQB2L04-M5 (совпадают присоединительные и установочные размеры, серия TH-PH).
Как расшифровать артикул TH-PH?
Формат: TH-PH-{диаметр трубки}-{присоединение (резьба)}
- TH-PH — серия
- Диаметр трубки: 4 / 6 / 8 / 10 / 12
- Присоединение (резьба): R1/8 / G1/8 / R1/4 / G1/4 / R3/8 / G3/8 / R1/2 / G1/2 / M5
Пример: TH-PH-4-01
