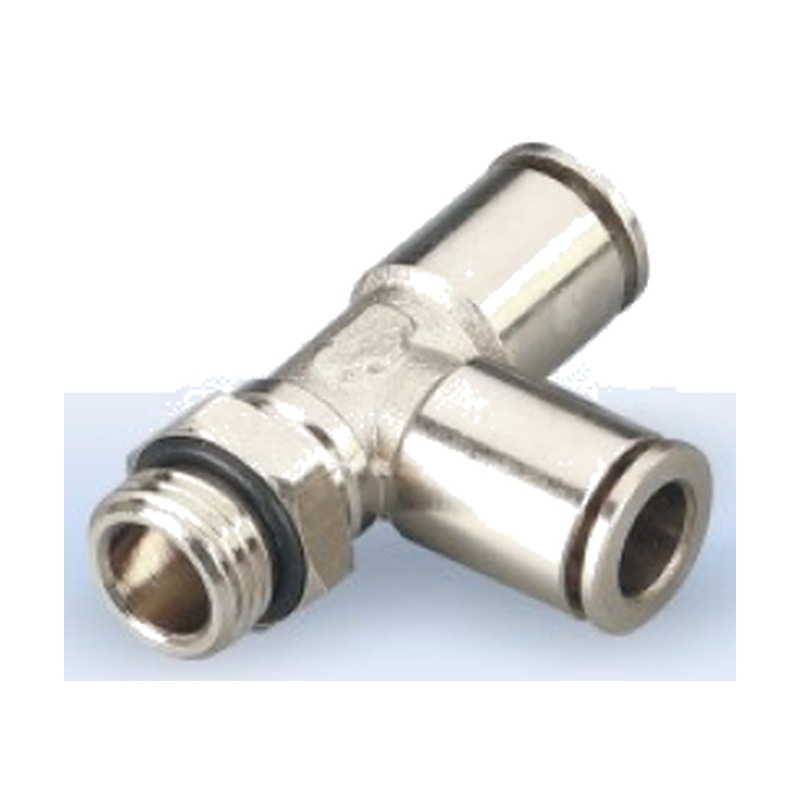

Фитинг цельнолатунный цанговый TH-PD (тройник переходной)
Тройник Т-образный: два цанговых вывода под трубку и боковой резьбовой штуцер (R или G), из никелированной латуни — разветвляет пневмомагистраль и одновременно меняет тип присоединения, монтаж трубки вставкой без инструмента. Латунный корпус и уплотнение FKM (Viton) рассчитаны на −20…+150 °C — для горячих участков линии. Присоединение под трубку 4–12 мм. Пришлите типоразмер — подберём аналог.
Назначение и конструкция
Серия TH-PD — резьбовые цанговые тройники переходные из латуни ЛС59-1 с никелированием. Корпус имеет Т-образную геометрию: два соосных цанговых вывода под трубку и боковой резьбовой штуцер (либо обратная схема), что позволяет одновременно разветвить магистраль и перейти на другой диаметр или тип присоединения в одном узле. Цанговый зажим обеспечивает быстрый монтаж трубки без инструмента: трубка фиксируется зажимной цангой и уплотняется внутренним кольцом, демонтаж — нажатием на втулку.
Материал и стойкость
Все детали смачиваемого тракта выполнены из латуни ЛС59-1 с никелированием, уплотнения — из фтор- или этиленпропиленового эластомера. Конструкция пригодна для сред с повышенными требованиями к чистоте и гигиене.
Технические границы
Рабочее давление — до 1,0 МПа, вакуум до −100 кПа. Диапазон рабочих температур −20…+150 °C (зависит от материала уплотнения). Рабочие среды — сжатый воздух, инертные газы, вода и совместимые жидкости. Резьба исполняется как коническая R(BSPT) для самоуплотнения, так и цилиндрическая G(BSPP) под уплотнение прокладкой или герметиком.
Как подобрать типоразмер
Серия включает 34 типоразмера: диаметр цанги 4, 6, 8, 10 и 12 мм в сочетании с резьбой R1/8, R1/4, R3/8, R1/2 (коды 01–04, суффикс G — цилиндрическая) и M5x0,8. Укажите наружный диаметр трубки магистрали, требуемый присоединительный размер бокового вывода и тип резьбы (R или G) — подберём точный артикул серии под вашу схему.
Ключевые характеристики
- Материал: латунь ЛС59-1 с никелированием, эластомерные уплотнения
- Тип соединения: цанговый зажим цанговый + резьбовой штуцер
- Диаметр цанги: 4–12 мм (4, 6, 8, 10, 12)
- Присоединительная резьба: R1/8–R1/2, исполнения R и G, M5x0,8
- Макс. рабочее давление: 1,0 МПа
- Диапазон температур: −20…+150 °C
- Вакуум: до −100 кПа
Какие исполнения входят в серию TH-PD?
В серии 36 исполнений. Обозначения ряда: TH-PD-10-01, TH-PD-10-02, TH-PD-10-02G, TH-PD-10-03, TH-PD-10-03G, TH-PD-10-04, TH-PD-10-04G, TH-PD-12-01 и другие. Каждое исполнение — отдельная позиция со своим типоразмером; полный перечень с ценами приведён в таблице этой карточки. Цены берутся из реестра и обновляются вместе с ним, поэтому в описании чисел мы не держим.
Когда поставка и что входит в комплект?
Срок поставки — 2–4 недели после согласования спецификации; так идёт 98,9 % каталога, это обычный порядок работы. В комплект входит сам узел; крепёж, уплотнения под конкретное присоединение и сопутствующие элементы заказываются отдельно. Чертежи и 3D-модели высылаем по запросу при подтверждении заказа.
Совместимость с импортными аналогами
Совместимый аналог — SMC KQB2T4-G01 (совпадают присоединительные и установочные размеры, серия TH-PD).
Как расшифровать артикул TH-PD?
Формат: TH-PD-{диаметр трубки}-{присоединение (резьба)}
- TH-PD — серия
- Диаметр трубки: 4 / 6 / 8 / 10 / 12
- Присоединение (резьба): R1/8 / G1/8 / R1/4 / G1/4 / R3/8 / G3/8 / R1/2 / G1/2 / M5
Пример: TH-PD-4-01
