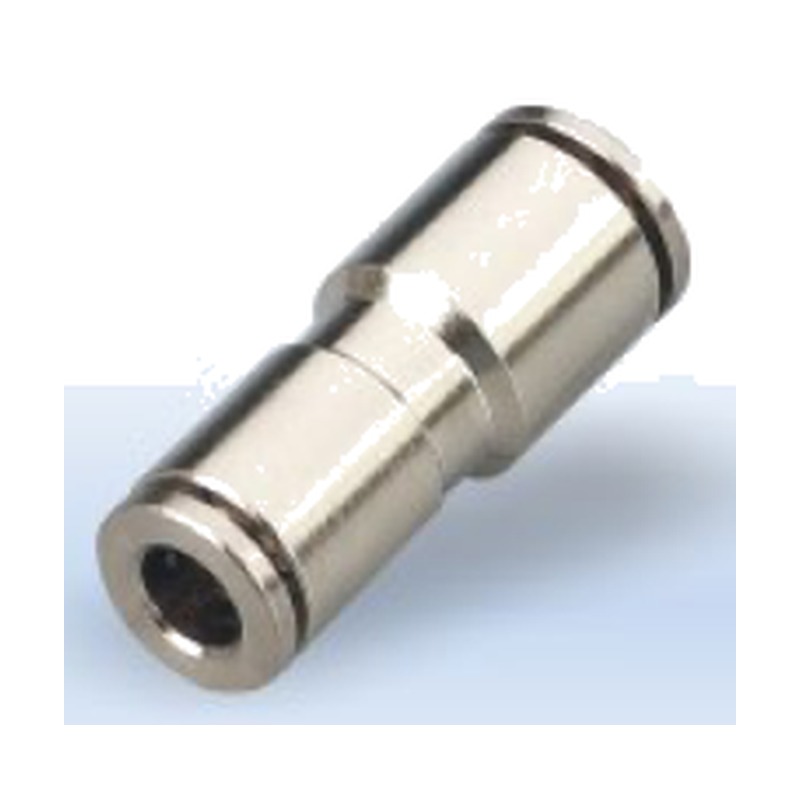

Фитинг цельнолатунный цанговый TH-PG (прямой переходной)
Переходник-редукция с цанговыми зажимами из никелированной латуни: стыкует трубки разного диаметра в диапазоне 6–14 мм без резьбовых отверстий. Латунный корпус и уплотнение FKM (Viton) держат −20…+150 °C. Аналог по бренду не подтверждён. Пришлите типоразмер — подберём аналог.
Назначение и конструкция
Прямой переходной цанговый фитинг серии TH-PG соединяет две пневматические трубки РАЗНОГО диаметра по прямой оси — без резьбовых отверстий с обеих сторон. С каждой стороны корпуса — цанговый зажим: больший диаметр с одной стороны, меньший с другой. Монтаж трубки выполняется одним движением без инструмента: цанга фиксирует трубку, уплотнительное кольцо обеспечивает герметичность. Демонтаж — нажатием на освобождающее кольцо.
Материал и стойкость
Корпус и цанга изготовлены из латуни с никелированием, уплотнение — FKM (Viton). Это обеспечивает высокую коррозионную стойкость в агрессивных средах, устойчивость к промывке, дезинфекции и воздействию химических реагентов, а также работу при повышенной температуре — до +150 °C.
Применение
- стыковка пневмолиний разного диаметра без промежуточного штуцера;
- пищевая и фармацевтическая промышленность (мойка, стерилизация);
- химическое и нефтехимическое производство;
- морское и прибрежное оборудование, повышенная влажность;
- пневмосистемы с требованиями к чистоте и санитарии.
Технические границы
Серия рассчитана на рабочее давление −0,099…1,0 МПа (максимальное — 1,5 МПа) и диапазон температур от −20 до +150 °C. Допускается работа в вакуумном диапазоне. Уточняйте предельные параметры по конкретному типоразмеру.
Как подобрать типоразмер
Подбор ведётся по двум диаметрам трубки: больший (6, 8, 10, 12 или 14 мм) и меньший, на который выполняется редукция. При подборе под существующий контур пришлите оба диаметра — инженер подберёт соответствие и оформит спецификацию.
Ключевые характеристики
- Материал корпуса и цанги: латунь с никелированием
- Уплотнение: FKM (Viton)
- Тип соединения: цанга + цанга (трубка–трубка), без резьбы
- Диапазон диаметров: 6–14 мм
- Рабочее давление: −0,099…1,0 МПа, максимум 1,5 МПа
- Диапазон температур: от −20 до +150 °C
Совместимость с импортными аналогами
Совместимый аналог — Camozzi 6580 6-4, SMC KQB2H06-08 (совпадают присоединительные и установочные размеры, серия TH-PG).
Как расшифровать артикул TH-PG?
Формат: TH-PG-{диаметр трубки}-{диаметр 2-й трубки}
- TH-PG — серия
- Диаметр трубки: 6 / 8 / 10 / 12 / 14
- Диаметр 2-й трубки: 10 мм / 12 мм / 4 мм / 6 мм / 8 мм
Пример: TH-PG-6-10
