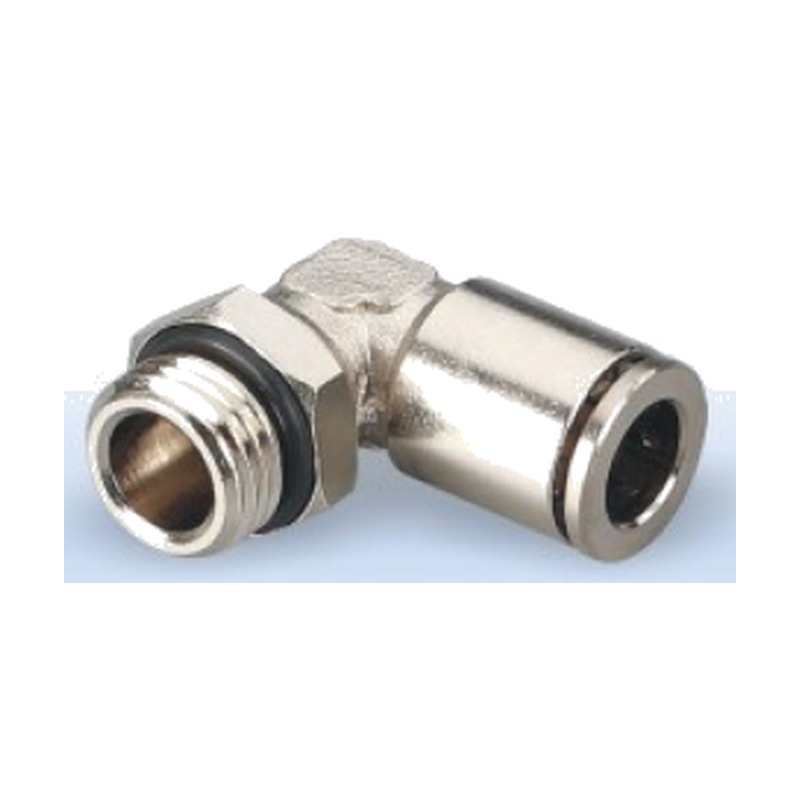

Фитинг цельнолатунный цанговый TH-PL (угольник)

Угловой цанговый фитинг 90° из никелированной латуни с уплотнением FKM (Viton) — латунный корпус держит давление в ответственных линиях, а фторкаучук работает в диапазоне −20…+150 °C, где обычный нитрил уже не годится. Присоединение — наружная резьба R1/8–R1/2 и M5, цанга под трубку Ø 4–12 мм. Аналог Camozzi S6520. Пришлите типоразмер — подберём аналог.

Артикулы серии: TH-PL-4-01, TH-PL-4-02, TH-PL-4-03 (всего 25 модификаций)
Фитинг цельнолатунный цанговый TH-PL (угольник) WAALPC TH-PL
TH-PL фото 1
TH-PL чертёж
✓ Статус Поставщик WAALPC в Казахстане · сертификат
поставка 2–4 недели
Ключевые характеристики
Тип фитинга
Угловой (L-образный) 90°
Тип соединения
Наружная резьба + цанга
Материал корпуса
Латунь (никелированная)
Материал цанги
Латунь
Материал уплотнения
FKM (Viton, фторкаучук)
Стандарт резьбы
R (BSPT) коническая
Присоединительная резьба
R1/8, R1/4, R3/8, R1/2, M5
Все характеристики →
от 1 008 ₸
Артикул: TH-PL-4-01
✓ Склад · отгрузка до 14:00 · 1–3 дня по Казахстану ✓ Гарантия 12 месяцев WAALPC · возврат по ЗоЗПП ✓ Статус Поставщик WAALPC в Казахстане · сертификат ✓ Юрлицам счёт, накладная, ЭСФ · госзакупок · паспорт ✓ Импорт ввоз в Республику Казахстан

Назначение и конструкция

Серия TH-PL — резьбовые цанговые угольники (угловые фитинги с поворотом 90°) для быстрого монтажа пневматических линий из полимерных трубок. Один торец фитинга оснащён цангой с фиксирующими зубцами и уплотнительным кольцом для мгновенного защёлкивания трубки, второй — наружной присоединительной резьбой для ввинчивания в исполнительный механизм, распределитель или коллектор. Угловое исполнение разворачивает трассу на 90° непосредственно у штуцера, что экономит пространство в плотной компоновке и снимает изгибающую нагрузку с трубки.

Материал и стойкость

Все детали серии изготовлены из латуни ЛС59-1 с никелированием 304 (ЛС59-1) либо 316 (AISI 316L) для агрессивных сред. Корпус, цанга и крепёжные элементы устойчивы к коррозии, окислению и регулярной мойке агрессивными моющими составами. Уплотнения выполнены из маслобензостойкой резины.

Технические границы

Рабочее давление — до 1,0 МПа (вакуум до −0,099 МПа). Диапазон рабочих температур от −20 до +150 °C для воздуха и инертных сред. Перед применением со специфическими жидкостями и химикатами уточняйте совместимость материала уплотнения.

Как подобрать типоразмер

Серия охватывает 19 типоразмеров. Сначала выбирайте наружный диаметр трубки по цанге: 4, 6, 8, 10 или 12 мм. Затем — присоединительную резьбу под посадочное место: R1/8, R1/4, R3/8, R1/2 (коническая BSPT) или M5×0,8. Угловое исполнение задаёт ориентацию трассы относительно штуцера. Если требуется подбор аналога импортного фитинга по чертежу или спецификации — пришлите перечень, инженерный отдел подберёт соответствие и оформит счёт за 1–3 дня.

Ключевые характеристики

  • Материал: латунь ЛС59-1 с никелированием
  • Тип соединения: резьбовой цанговый угольник 90°
  • Диаметр цанги: 4-12 мм
  • Присоединительная резьба: R1/8-R1/2, M5×0,8
  • Макс. рабочее давление: 1,0 МПа
  • Диапазон температур: −20…+150 °C
  • Вакуум: до −0,099 МПа

Совместимость с импортными аналогами

Совместимый аналог — Camozzi S6520, SMC KQB2L4-01 (совпадают присоединительные и установочные размеры, серия TH-PL).

Как расшифровать артикул TH-PL?

Формат: TH-PL-{диаметр трубки}-{присоединение (резьба)}

  • TH-PL — серия
  • Диаметр трубки: 4 / 6 / 8 / 10 / 12
  • Присоединение (резьба): R1/8 / R1/4 / R3/8 / R1/2 / M5

Пример: TH-PL-4-01

Категории: Цельнолатунный

Совместимые аналоги по артикулу импортной детали

Нашли страницу по номеру импортной детали — ниже соответствие. Цена и срок поставки берутся из реестра цен при открытии страницы, поэтому не устаревают.

Нашли вашу позицию: показать
Наш артикулРазмерЦенаНаличиеСовместим с импортными
TH-PL-10-01Ø10 мм, 1/81 638 ₸поставка 2–4 неделиCamozzi S6520 10-01 · Camozzi S6520 10-1/8
TH-PL-10-02Ø10 мм, 1/41 638 ₸поставка 2–4 неделиCamozzi S6520 10-02 · Camozzi S6520 10-1/4 · SMC KQB2L10-02
TH-PL-10-03Ø10 мм, 3/81 764 ₸поставка 2–4 неделиCamozzi S6520 10-03 · Camozzi S6520 10-3/8
TH-PL-10-04Ø10 мм, 1/21 908 ₸поставка 2–4 неделиCamozzi S6520 10-04 · Camozzi S6520 10-1/2
TH-PL-12-03Ø12 мм, R3/82 304 ₸поставка 2–4 неделиSMC KQB2L12-G03-F
TH-PL-4-01Ø4 мм, 1/81 008 ₸поставка 2–4 неделиSMC KQB2L4-01
TH-PL-6-02Ø6 мм, 1/41 026 ₸поставка 2–4 неделиSMC KQB2L6-02
TH-PL-8-01Ø8 мм, 1/81 314 ₸поставка 2–4 неделиCamozzi S6520 · Camozzi S6520 8-01 · Camozzi S6520 8-1/8
TH-PL-8-02Ø8 мм, 1/41 350 ₸поставка 2–4 неделиCamozzi S6520 8-02 · Camozzi S6520 8-1/4
TH-PL-8-03Ø8 мм, 3/81 404 ₸поставка 2–4 неделиCamozzi S6520 8-03 · Camozzi S6520 8-3/8
TH-PL-8-04Ø8 мм, 1/21 674 ₸поставка 2–4 неделиCamozzi S6520 8-04 · Camozzi S6520 8-1/2

Совместимо с Camozzi S6520 10-01

Совместимый аналог — наш TH-PL-10-01, Ø10 мм, 1/8. Цена 1 638 ₸, поставка 2–4 недели.

Тот же типоразмер у других брендов: Camozzi S6520 10-1/8

Совместимо с Camozzi S6520 10-02

Совместимый аналог — наш TH-PL-10-02, Ø10 мм, 1/4. Цена 1 638 ₸, поставка 2–4 недели.

Тот же типоразмер у других брендов: Camozzi S6520 10-1/4 · SMC KQB2L10-02

Совместимо с Camozzi S6520 10-03

Совместимый аналог — наш TH-PL-10-03, Ø10 мм, 3/8. Цена 1 764 ₸, поставка 2–4 недели.

Тот же типоразмер у других брендов: Camozzi S6520 10-3/8

Совместимо с Camozzi S6520 10-04

Совместимый аналог — наш TH-PL-10-04, Ø10 мм, 1/2. Цена 1 908 ₸, поставка 2–4 недели.

Тот же типоразмер у других брендов: Camozzi S6520 10-1/2

Совместимо с SMC KQB2L12-G03-F

Совместимый аналог — наш TH-PL-12-03, Ø12 мм, R3/8. Цена 2 304 ₸, поставка 2–4 недели. У нас резьба коническая R, у оригинала цилиндрическая G: наружная R садится в ту же G, обратной замены не бывает.

Совместимо с SMC KQB2L4-01

Совместимый аналог — наш TH-PL-4-01, Ø4 мм, 1/8. Цена 1 008 ₸, поставка 2–4 недели.

Аналог с оговорками: совпадают присоединительные размеры и назначение Не нашли свой номер — пришлите его на подбор, ответим за рабочий день.

Какие ещё серии есть в разделе «Цельнолатунный»?

Угольник 90° цельнолатунный цанговый TH-PH (наружн. резьба)от 918 ₸Угольник цанговый латунный с внутренней резьбой TH-PLFот 1 008 ₸Фитинг цельнолатунный цанговый TH-PLL (двойной угольник)от 1 368 ₸Фитинг цельнолатунный цанговый TH-PLP (угольник 90°)от 1 008 ₸Фитинг цельнолатунный цанговый TH-PV (L-угольник трубка-трубка)от 990 ₸
Весь раздел — 130 позиций →

Каким импортным обозначениям соответствует TH-PL

Таблицы соответствий: чужое обозначение, наш артикул того же типоразмера, цена и срок.

Что покупают вместе с TH-PL?

ПневмотрубкиПневмоцилиндрыДроссели
Подбор проверил Вадим Ибрагимов, главный инженер CORNETA. Пришлите артикул или спецификацию — подберём совместимый аналог по присоединительным размерам и назовём цену.
