TH-PLL

Фитинг цельнолатунный цанговый TH-PLL (двойной угольник)

Угловой цанговый фитинг 90° из никелированной латуни, уплотнение FKM (Viton), рабочий диапазон −20…+150 °C — под горячие и агрессивные среды. Наружная резьба конической (R1/8–R1/2) и цилиндрической (G1/8–G1/2) формы плюс M5, цанга под трубку Ø 4–12 мм — проще подобрать под уже смонтированное присоединение. Пришлите типоразмер — подберём аналог.

Артикулы серии: TH-PLL-4-01, TH-PLL-4-01G, TH-PLL-4-02 (всего 45 модификаций)

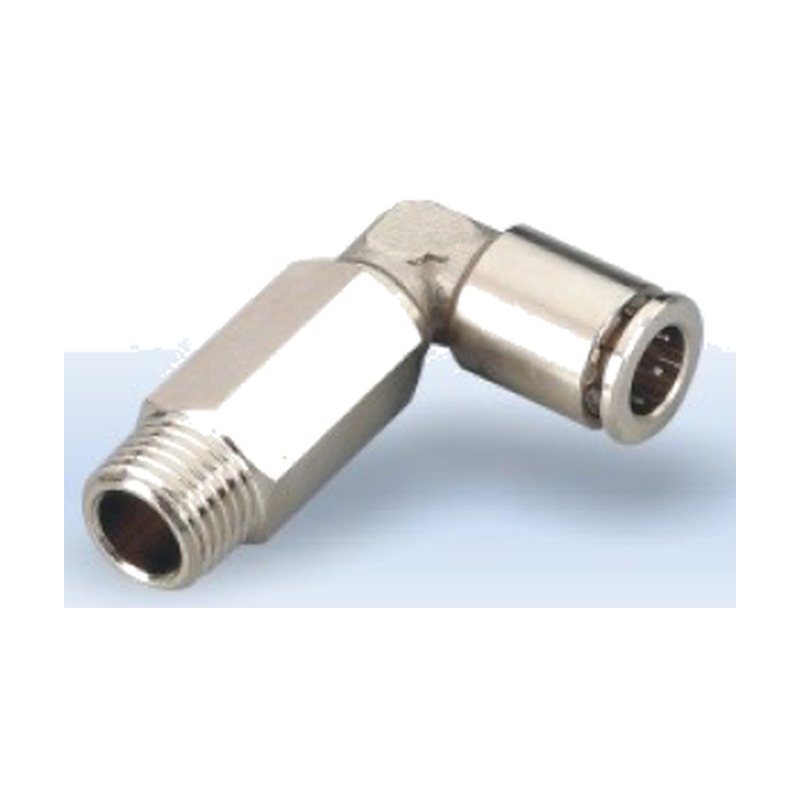

Фитинг цельнолатунный цанговый TH-PLL (двойной угольник) WAALPC TH-PLL
TH-PLL фото 1
TH-PLL чертёж
✓ Статус Поставщик WAALPC в Казахстане · сертификат
поставка 2–4 недели
Ключевые характеристики
Тип фитинга
Угловой (L-образный) 90°
Тип соединения
Наружная резьба + цанга
Материал корпуса
Латунь (никелированная)
Материал цанги
Латунь
Материал уплотнения
FKM (Viton, фторкаучук)
Стандарт резьбы
R (BSPT) коническая
Присоединительная резьба
R1/8, G1/8, R1/4, G1/4, R3/8, G3/8, R1/2, G1/2, M5
Все характеристики →
от 1 368 ₸
Артикул: TH-PLL-4-01
✓ Срок поставка 2–4 недели, срок подтверждаем при заказе ✓ Гарантия 12 месяцев WAALPC · возврат по ЗоЗПП ✓ Статус Поставщик WAALPC в Казахстане · сертификат ✓ Юрлицам счёт, накладная, ЭСФ · госзакупок · паспорт ✓ Импорт ввоз в Республику Казахстан

Назначение и конструкция

Серия TH-PLL — резьбовой цанговый двойной угольник из латуни ЛС59-1 с никелированием. Фитинг объединяет резьбовое присоединение к магистрали или оборудованию и два цанговых вывода, направленных под прямым углом, что позволяет развести две трубки от одной точки без дополнительных тройников и угольников. Цанговый механизм с захватным кольцом и уплотнительным кольцом обеспечивает быстрый монтаж трубки без инструмента и многократное переподключение без потери герметичности.

Материал и стойкость

Корпус, цанга и захватные элементы выполнены из латуни ЛС59-1 с никелированием.

Технические границы

Максимальное рабочее давление до 1,0 МПа, диапазон рабочих температур от −20 до +150 °C (зависит от материала трубки). Конструкция допускает работу в вакууме. Рекомендуется применять с трубками подходящего наружного диаметра и стенки; для агрессивных сред подбирайте марку стали (304 или 316) под конкретный реагент.

Как подобрать типоразмер

Укажите наружный диаметр цанги (4, 6, 8, 10 или 12 мм) и присоединительную резьбу: коническую R(BSPT) — коды 01, 02, 03, 04, либо цилиндрическую G(BSPP) с суффиксом G, а также метрическую M5×0,8. Всего в серии 31 типоразмер. При сомнениях в выборе резьбы и марки стали обратитесь за инженерным подбором — поможем сопоставить с применяемым импортным фитингом.

Ключевые характеристики

  • Материал: латунь ЛС59-1 с никелированием
  • Соединение: цанговое + резьбовое, два вывода под углом 90°
  • Диаметр цанги: 4–12 мм
  • Резьба: R/G 1/8–1/2, M5×0,8 (коническая, цилиндрическая, метрическая)
  • Макс. рабочее давление: до 1,0 МПа
  • Рабочая температура: −20…+150 °C
  • Работа в вакууме допускается

Совместимость с импортными аналогами

Совместимый аналог — Camozzi TH-PLL, SMC KQB2W04-01 (совпадают присоединительные и установочные размеры, серия TH-PLL).

Как расшифровать артикул TH-PLL?

Формат: TH-PLL-{диаметр трубки}-{присоединение (резьба)}

  • TH-PLL — серия
  • Диаметр трубки: 4 / 6 / 8 / 10 / 12
  • Присоединение (резьба): R1/8 / G1/8 / R1/4 / G1/4 / R3/8 / G3/8 / R1/2 / G1/2 / M5

Пример: TH-PLL-4-01

Категории: Цельнолатунный

Совместимые аналоги по артикулу импортной детали

Нашли страницу по номеру импортной детали — ниже соответствие. Цена и срок поставки берутся из реестра цен при открытии страницы, поэтому не устаревают.

Нашли вашу позицию: показать
Наш артикулРазмерЦенаНаличие
«—» — поставка 2–4 недели		Совместим с импортными
TH-PLL-10-02Ø10 мм, R1/42 898 ₸—SMC KQB2W10-02
TH-PLL-10-02GØ10 мм, G1/43 186 ₸—SMC KQB2W10-02G
TH-PLL-10-03Ø10 мм, R3/83 114 ₸—SMC KQB2W10-03
TH-PLL-10-03GØ10 мм, G3/83 438 ₸—SMC KQB2W10-03G
TH-PLL-10-04Ø10 мм, R1/23 384 ₸—SMC KQB2W10-04
TH-PLL-10-04GØ10 мм, G1/23 726 ₸—SMC KQB2W10-04G
TH-PLL-12-02Ø12 мм, R1/43 222 ₸—SMC KQB2W12-02
TH-PLL-12-02GØ12 мм, G1/43 546 ₸—SMC KQB2W12-02G
TH-PLL-12-03Ø12 мм, R3/83 492 ₸—SMC KQB2W12-03
TH-PLL-12-03GØ12 мм, G3/83 852 ₸—SMC KQB2W12-03G
TH-PLL-12-04Ø12 мм, R1/23 780 ₸—SMC KQB2W12-04
TH-PLL-12-04GØ12 мм, G1/24 158 ₸—SMC KQB2W12-04G
TH-PLL-4-01Ø4 мм, R1/81 368 ₸—SMC KQB2W04-01
TH-PLL-4-01GØ4 мм, G1/81 512 ₸—SMC KQB2W04-01G
TH-PLL-4-02Ø4 мм, R1/41 530 ₸—SMC KQB2W04-02
TH-PLL-4-M5Ø4 мм, M51 368 ₸—SMC KQB2W04-M5
TH-PLL-6-01Ø6 мм, R1/81 692 ₸—SMC KQB2W06-01
TH-PLL-6-01GØ6 мм, G1/81 872 ₸—SMC KQB2W06-01G
TH-PLL-6-02Ø6 мм, R1/41 908 ₸—SMC KQB2W06-02
TH-PLL-6-02GØ6 мм, G1/42 106 ₸—SMC KQB2W06-02G
TH-PLL-6-03Ø6 мм, R3/82 412 ₸—SMC KQB2W06-03
TH-PLL-6-03GØ6 мм, G3/82 664 ₸—SMC KQB2W06-03G
TH-PLL-6-04Ø6 мм, R1/22 574 ₸—SMC KQB2W06-04
TH-PLL-6-M5Ø6 мм, M51 692 ₸—SMC KQB2W06-M5
TH-PLL-8-01Ø8 мм, R1/82 088 ₸—SMC KQB2W08-01
TH-PLL-8-02Ø8 мм, R1/42 304 ₸—SMC KQB2W08-02
TH-PLL-8-02GØ8 мм, G1/42 520 ₸—SMC KQB2W08-02G
TH-PLL-8-03Ø8 мм, R3/82 574 ₸—SMC KQB2W08-03
TH-PLL-8-03GØ8 мм, G3/82 826 ₸—SMC KQB2W08-03G
TH-PLL-8-04Ø8 мм, R1/22 628 ₸—SMC KQB2W08-04
TH-PLL-8-04GØ8 мм, G1/22 880 ₸—SMC KQB2W08-04G

Совместимо с SMC KQB2W10-02

Совместимый аналог — наш TH-PLL-10-02, Ø10 мм, R1/4. Цена 2 898 ₸, поставка 2–4 недели.

Совместимо с SMC KQB2W10-02G

Совместимый аналог — наш TH-PLL-10-02G, Ø10 мм, G1/4. Цена 3 186 ₸, поставка 2–4 недели.

Совместимо с SMC KQB2W10-03

Совместимый аналог — наш TH-PLL-10-03, Ø10 мм, R3/8. Цена 3 114 ₸, поставка 2–4 недели.

Совместимо с SMC KQB2W10-03G

Совместимый аналог — наш TH-PLL-10-03G, Ø10 мм, G3/8. Цена 3 438 ₸, поставка 2–4 недели.

Совместимо с SMC KQB2W10-04

Совместимый аналог — наш TH-PLL-10-04, Ø10 мм, R1/2. Цена 3 384 ₸, поставка 2–4 недели.

Совместимо с SMC KQB2W10-04G

Совместимый аналог — наш TH-PLL-10-04G, Ø10 мм, G1/2. Цена 3 726 ₸, поставка 2–4 недели.

Аналог с оговорками: совпадают присоединительные размеры и назначение Не нашли свой номер — пришлите его на подбор, ответим за рабочий день.

Какие ещё серии есть в разделе «Цельнолатунный»?

Угольник 90° цельнолатунный цанговый TH-PH (наружн. резьба)от 918 ₸Угольник цанговый латунный с внутренней резьбой TH-PLFот 1 008 ₸Фитинг цельнолатунный цанговый TH-PL (угольник)от 1 008 ₸Фитинг цельнолатунный цанговый TH-PLP (угольник 90°)от 1 008 ₸Фитинг цельнолатунный цанговый TH-PV (L-угольник трубка-трубка)от 990 ₸
Весь раздел — 130 позиций →

Каким импортным обозначениям соответствует TH-PLL

Таблицы соответствий: чужое обозначение, наш артикул того же типоразмера, цена и срок.

Что покупают вместе с TH-PLL?

ПневмотрубкиПневмоцилиндрыДроссели

Какие вопросы чаще всего задают про TH-PLL?

Из чего сделана цанга — какой материал?

По серии: цельнолатунные, нержавеющие или пластиковые (корпус PBT с металлической цангой). Латунь — общепром, нержавейка — агрессивные среды и пищевое, пластик — лёгкий и недорогой. Материал указан в карточке, берите под свою среду.

Какая резьба у фитинга?

Две системы: R — коническая (BSPT), G — цилиндрическая (BSPP). Друг к другу подходят не всегда: коническая уплотняется по резьбе, цилиндрическая — по торцу или кольцу. Резьба указана в карточке — берите как у исходного.

Для какой трубки подходит фитинг?

Цанговый фитинг подбирается по наружному диаметру трубки — 4, 6, 8, 10, 12 мм и так далее. В коробочных сериях второе число часто и есть размер трубки, а не резьба. Сверяйте наружный Ø трубки, а не внутренний.

Что значит цанговый фитинг?

Трубка вставляется в фитинг без инструмента и держится цангой, снимается нажатием кольца. Это быстрый монтаж и повторное подключение без потери герметичности.

Как подобрать совместимый аналог импортному фитингу?

По трём признакам: форма (прямой, угловой, тройник, быстросъём), присоединительная резьба и размер трубки. Форма важнее имени серии — по названию в разных брендах легко ошибиться.

📞
