TH-POC

Фитинг цельнолатунный цанговый TH-POC (прямой с шестигранником)

Прямой цанговый фитинг с шестигранником из нержавеющей стали 304/316. Цанга 4–12 мм, резьба R1/8–R1/2, G(BSPP) и M5x0.8. Для пищевых, химических и морских сред.

Артикулы серии: TH-POC-4-01, TH-POC-4-01G, TH-POC-4-02 (всего 45 модификаций)

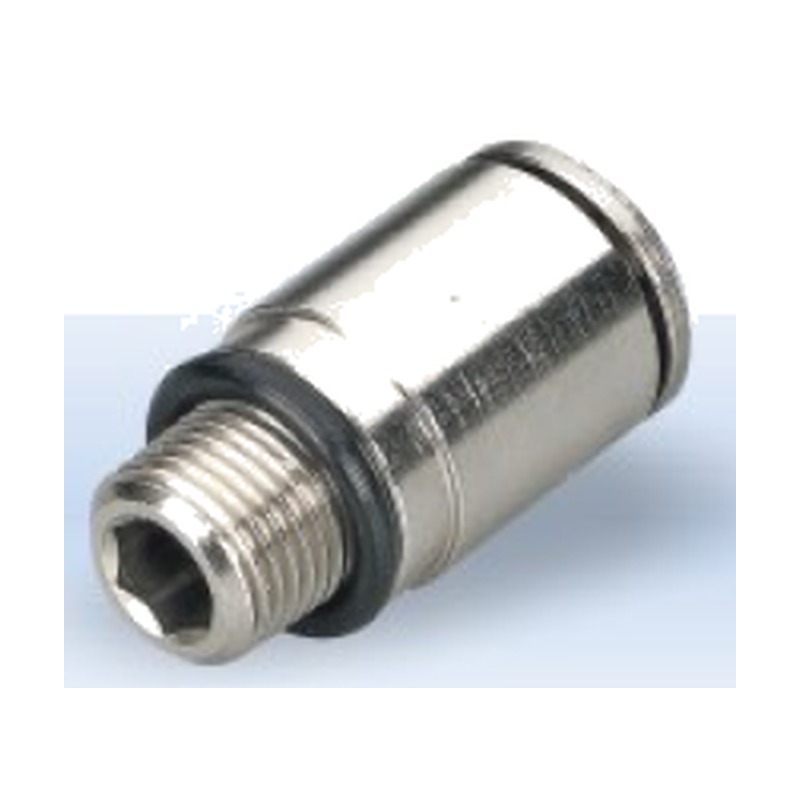

Фитинг цельнолатунный цанговый TH-POC (прямой с шестигранником) WAALPC TH-POC
TH-POC фото 1
TH-POC чертёж
✓ Статус Поставщик WAALPC в Казахстане · сертификат
поставка 2–4 недели
Ключевые характеристики
Тип фитинга
Прямой (I-образный)
Тип соединения
Наружная резьба + цанга
Материал корпуса
Латунь (никелированная)
Материал цанги
Латунь
Материал уплотнения
FKM (Viton, фторкаучук)
Стандарт резьбы
R (BSPT) коническая
Присоединительная резьба
R1/8, G1/8, R1/4, G1/4, R3/8, G3/8, R1/2, G1/2, M5
Все характеристики →
от 594 ₸
Артикул: TH-POC-4-01
✓ Склад · отгрузка до 14:00 · 1–3 дня по Казахстану ✓ Гарантия 12 месяцев WAALPC · возврат по ЗоЗПП ✓ Статус Поставщик WAALPC в Казахстане · сертификат ✓ Юрлицам счёт, накладная, ЭСФ · госзакупок · паспорт ✓ Импорт ввоз в Республику Казахстан

Назначение и конструкция

Серия TH-POC — прямые цанговые фитинги с наружной присоединительной резьбой и шестигранником под ключ. Корпус выполнен прямым, без угла: одна сторона несёт цанговый зажим для пневмотрубки, другая — наружную коническую (R/BSPT) или цилиндрическую (G/BSPP) резьбу либо метрическую M5x0.8. Шестигранник по центру корпуса позволяет затягивать соединение рожковым ключом с контролируемым моментом, без деформации цангового узла. Подключение трубки — цанговое: трубка вставляется до упора, фиксируется цангой и уплотняется кольцом без дополнительного инструмента.

Материал и стойкость

Все детали корпуса и резьбовой части изготовлены из латуни ЛС59-1 с никелированием. Уплотнения подбираются под температуру и среду; цанга удерживает трубку при вибрации и пульсациях давления.

Применение

  • Пищевое и фармацевтическое производство, где требуется санитарная очистка и стойкость к мойке.
  • Химическая и нефтехимическая обвязка, лабораторные стенды.
  • Морское и прибрежное оборудование, объекты с повышенной влажностью.
  • Пневматические линии управления, КИП и распределительная арматура из латунный трубки.

Технические границы

Рабочее давление — до 1,0 МПа, рабочая температура — от −5 до +60 °C (зависит от материала трубки и уплотнения). Соединение допускает работу в вакууме до −0,1 МПа (−100 кПа). Для агрессивных сред и повышенных температур уточняйте материал уплотнений при подборе.

Как подобрать типоразмер

Определите наружный диаметр пневмотрубки — цанга доступна на 4, 6, 8, 10 и 12 мм. Затем выберите присоединительную резьбу: коническую R1/8…R1/2, цилиндрическую G(BSPP) того же ряда (суффикс G) либо метрическую M5x0.8 для малых линий. Сопоставьте резьбу с ответным портом распределителя, клапана или коллектора. При сомнении в совместимости портов и среды воспользуйтесь инженерным подбором — мы сверим геометрию и материал по вашему перечню.

Ключевые характеристики

  • Материал: латунь ЛС59-1 с никелированием
  • Тип соединения: цанговое, резьба–трубка
  • Диаметр цанги: 4–12 мм (4, 6, 8, 10, 12)
  • Резьба: R1/8–R1/2, G(BSPP), M5x0.8
  • Макс. рабочее давление: 1,0 МПа
  • Рабочая температура: −5…+60 °C
  • Вакуум: до −0,1 МПа (−100 кПа)

Совместимость с импортными аналогами

Совместимый аналог — Camozzi S6510, SMC KQB2H (совпадают присоединительные и установочные размеры, серия TH-POC).

Как расшифровать артикул TH-POC?

Формат: TH-POC-{диаметр трубки}-{присоединение (резьба)}

  • TH-POC — серия
  • Диаметр трубки: 4 / 6 / 8 / 10 / 12
  • Присоединение (резьба): R1/8 / G1/8 / R1/4 / G1/4 / R3/8 / G3/8 / R1/2 / G1/2 / M5

Пример: TH-POC-4-01

Категории: Цельнолатунный

Совместимые аналоги по артикулу импортной детали

Нашли страницу по номеру импортной детали — ниже соответствие. Цена и наличие берутся из складского реестра при открытии страницы, поэтому не устаревают.

Нашли вашу позицию: показать
Наш артикулРазмерЦенаНаличиеСовместим с импортными
TH-POC—от 594 ₸поставка 2–4 неделиSMC KQB2H
TH-POC-10-01Ø10 мм, 1/81 296 ₸поставка 2–4 неделиCamozzi S6510 10-01
TH-POC-10-02Ø10 мм, 1/41 296 ₸поставка 2–4 неделиCamozzi S6510 10-02 · Camozzi S6510 10-1/4
TH-POC-10-02GØ10 мм, G1/41 422 ₸поставка 2–4 неделиSMC KQB2H10-G02
TH-POC-10-03Ø10 мм, 3/81 296 ₸поставка 2–4 неделиCamozzi S6510 10-03 · Camozzi S6510 10-3/8
TH-POC-10-03GØ10 мм, G3/81 422 ₸поставка 2–4 неделиSMC KQB2H10-G03
TH-POC-10-04Ø10 мм, 1/21 476 ₸поставка 2–4 неделиCamozzi S6510 10-04 · Camozzi S6510 10-1/2
TH-POC-10-04GØ10 мм, G1/21 638 ₸поставка 2–4 неделиSMC KQB2H10-G04
TH-POC-12-01Ø12 мм, 1/81 818 ₸поставка 2–4 неделиCamozzi S6510 12-01
TH-POC-12-02Ø12 мм, 1/41 818 ₸поставка 2–4 неделиCamozzi S6510 12-02 · Camozzi S6510 12-1/4
TH-POC-12-02GØ12 мм, G1/41 998 ₸поставка 2–4 неделиSMC KQB2H12-G02
TH-POC-12-03Ø12 мм, 3/81 818 ₸поставка 2–4 неделиCamozzi S6510 12-03 · Camozzi S6510 12-3/8
TH-POC-12-03GØ12 мм, G3/81 998 ₸поставка 2–4 неделиSMC KQB2H12-G03
TH-POC-12-04Ø12 мм, 1/22 034 ₸поставка 2–4 неделиCamozzi S6510 12-04 · Camozzi S6510 12-1/2
TH-POC-12-04GØ12 мм, G1/22 232 ₸поставка 2–4 неделиSMC KQB2H12-G04
TH-POC-4-01Ø4 мм, 1/8594 ₸поставка 2–4 неделиCamozzi S6510 4-01 · Camozzi S6510 4-1/8
TH-POC-4-02Ø4 мм, 1/4702 ₸поставка 2–4 неделиCamozzi S6510 4-02 · Camozzi S6510 4-1/4
TH-POC-4-M5Ø4 мм, M5594 ₸поставка 2–4 неделиCamozzi S6510 4-M5
TH-POC-6-01Ø6 мм, 1/8594 ₸поставка 2–4 неделиCamozzi S6510 6-01 · Camozzi S6510 6-1/8
TH-POC-6-01GØ6 мм, G1/8648 ₸поставка 2–4 неделиSMC KQB2H06-G01
TH-POC-6-02Ø6 мм, 1/4702 ₸поставка 2–4 неделиCamozzi S6510 6-02 · Camozzi S6510 6-1/4
TH-POC-6-02GØ6 мм, G1/4774 ₸поставка 2–4 неделиSMC KQB2H06-G02
TH-POC-6-03Ø6 мм, 3/8864 ₸поставка 2–4 неделиCamozzi S6510 6-03 · Camozzi S6510 6-3/8
TH-POC-6-03GØ6 мм, G3/8954 ₸поставка 2–4 неделиSMC KQB2H06-G03
TH-POC-6-04Ø6 мм, 1/21 188 ₸поставка 2–4 неделиCamozzi S6510 6-04 · Camozzi S6510 6-1/2
TH-POC-6-M5Ø6 мм, M5648 ₸поставка 2–4 неделиCamozzi S6510 6-M5
TH-POC-8-01Ø8 мм, 1/8774 ₸поставка 2–4 неделиCamozzi S6510 · Camozzi S6510 8-01 · Camozzi S6510 8-1/8
TH-POC-8-02Ø8 мм, 1/4774 ₸поставка 2–4 неделиCamozzi S6510 8-02 · Camozzi S6510 8-1/4
TH-POC-8-02GØ8 мм, G1/4846 ₸поставка 2–4 неделиSMC KQB2H08-G02
TH-POC-8-03Ø8 мм, 3/8864 ₸поставка 2–4 неделиCamozzi S6510 8-03 · Camozzi S6510 8-3/8
TH-POC-8-03GØ8 мм, G3/8954 ₸поставка 2–4 неделиSMC KQB2H08-G03
TH-POC-8-04Ø8 мм, 1/21 188 ₸поставка 2–4 неделиCamozzi S6510 8-04 · Camozzi S6510 8-1/2
TH-POC-8-04GØ8 мм, G1/21 296 ₸поставка 2–4 неделиSMC KQB2H08-G04

Совместимо с SMC KQB2H

Совместимый аналог — наш TH-POC. Цена 594 ₸, поставка 2–4 недели.

Совместимо с Camozzi S6510 10-01

Совместимый аналог — наш TH-POC-10-01, Ø10 мм, 1/8. Цена 1 296 ₸, поставка 2–4 недели.

Совместимо с Camozzi S6510 10-02

Совместимый аналог — наш TH-POC-10-02, Ø10 мм, 1/4. Цена 1 296 ₸, поставка 2–4 недели.

Тот же типоразмер у других брендов: Camozzi S6510 10-1/4

Совместимо с SMC KQB2H10-G02

Совместимый аналог — наш TH-POC-10-02G, Ø10 мм, G1/4. Цена 1 422 ₸, поставка 2–4 недели.

Совместимо с Camozzi S6510 10-03

Совместимый аналог — наш TH-POC-10-03, Ø10 мм, 3/8. Цена 1 296 ₸, поставка 2–4 недели.

Тот же типоразмер у других брендов: Camozzi S6510 10-3/8

Совместимо с SMC KQB2H10-G03

Совместимый аналог — наш TH-POC-10-03G, Ø10 мм, G3/8. Цена 1 422 ₸, поставка 2–4 недели.

Аналог с оговорками: совпадают присоединительные размеры и назначение Не нашли свой номер — пришлите его на подбор, ответим за рабочий день.

Какие ещё серии есть в разделе «Цельнолатунный»?

Фитинг цельнолатунный цанговый TH-PC (прямой)от 540 ₸Фитинг цельнолатунный цанговый TH-PCF (прямой с внутр. резьбой)от 594 ₸
Весь раздел — 75 позиций →

Каким импортным обозначениям соответствует TH-POC

Таблицы соответствий: чужое обозначение, наш артикул того же типоразмера, цена и срок.

Что покупают вместе с TH-POC?

ПневмотрубкиПневмоцилиндрыДроссели
Подбор проверил Вадим Ибрагимов, главный инженер CORNETA. Пришлите артикул или спецификацию — подберём совместимый аналог по присоединительным размерам и назовём цену.

Какие вопросы чаще всего задают про TH-POC?

Из чего сделана цанга — какой материал?

По серии: цельнолатунные, нержавеющие или пластиковые (корпус PBT с металлической цангой). Латунь — общепром, нержавейка — агрессивные среды и пищевое, пластик — лёгкий и недорогой. Материал указан в карточке, берите под свою среду.

Какая резьба у фитинга?

Две системы: R — коническая (BSPT), G — цилиндрическая (BSPP). Взаимозаменяемы не всегда: коническая уплотняется по резьбе, цилиндрическая — по торцу или кольцу. Резьба указана в карточке — берите как у исходного.

Для какой трубки подходит фитинг?

Цанговый фитинг подбирается по наружному диаметру трубки — 4, 6, 8, 10, 12 мм и так далее. В коробочных сериях второе число часто и есть размер трубки, а не резьба. Сверяйте наружный Ø трубки, а не внутренний.

Что значит цанговый фитинг?

Трубка вставляется в фитинг без инструмента и держится цангой, снимается нажатием кольца. Это быстрый монтаж и повторное подключение без потери герметичности.

Как подобрать замену импортному фитингу?

По трём признакам: форма (прямой, угловой, тройник, быстросъём), присоединительная резьба и размер трубки. Форма важнее имени серии — по названию в разных брендах легко ошибиться.

📞
