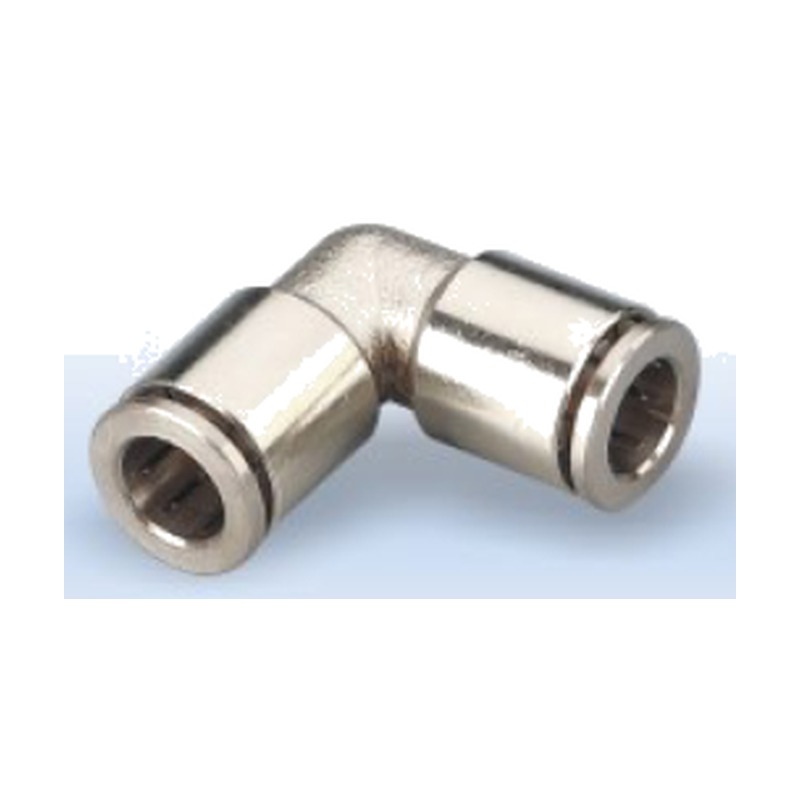

Фитинг цельнолатунный цанговый TH-PV (L-угольник трубка-трубка)
Нержавеющий L-угольник для соединения двух трубок: цанговый зажим без инструмента, корпус из стали 304/316, стойкость к коррозии в пищевых и химических средах.
Назначение и конструкция
Серия TH-PV — латунный угловой фитинг (L-угольник) для соединения двух пневматических трубок одинакового диаметра под углом 90°. Обе стороны фитинга оснащены цанговым зажимом: трубка фиксируется вручную, без инструмента и без резьбовых операций. Зажим обеспечивает герметичное удержание трубки за счёт цангового кольца и уплотнения, а демонтаж выполняется нажатием освобождающей втулки. Резьбовое присоединение в серии отсутствует — это полностью трубка-трубочное угловое соединение для разводки магистралей в стеснённых условиях.
Материал и стойкость
Корпус и контактные детали выполнены из латуни ЛС59-1 с никелированием. Такое исполнение обеспечивает коррозионную стойкость к влаге, моющим растворам, кислотам и щелочам, а также пригодность для гигиеничной мойки. латунный база сохраняет прочность и герметичность там, где латунные или полимерные фитинги теряют ресурс: при контакте с агрессивными средами, повышенной влажностью и регулярной санитарной обработкой.
Применение
Угольники TH-PV применяются на пищевых и фармацевтических производствах, в химической и нефтехимической отрасли, в системах водоподготовки, а также в судовом и морском оборудовании. Угловая геометрия позволяет разворачивать трубку на 90° без перегиба и экономить пространство при монтаже в шкафах, на рамах и вблизи стенок.
Технические границы
Рабочее давление — до 1 МПа, диапазон рабочих температур — примерно от −20 до +150 °C в зависимости от среды и типа уплотнения. Фитинг рассчитан на сжатый воздух, инертные газы и совместимые жидкости; для конкретной среды и температуры уточняйте материал уплотнения.
Как подобрать типоразмер
Серия охватывает наружные диаметры трубки 4, 6, 8, 10, 12, 14 и 16 мм. Так как соединение трубка-трубка, оба конца угольника рассчитаны на один и тот же диаметр — выбирайте типоразмер по наружному диаметру применяемой трубки. Если нужно сопоставить серию с импортным аналогом или подобрать сочетание фитингов под существующую схему, направьте список позиций — подготовим инженерный подбор и счёт за 1–3 дня.
Ключевые характеристики
- Материал: латунь ЛС59-1 с никелированием
- Тип соединения: цанговое, трубка-трубка (без инструмента)
- Геометрия: угольник L-образный, разворот трубки на 90°
- Диапазон диаметров цанги: 4–16 мм (4/6/8/10/12/14/16)
- Присоединительная резьба: отсутствует
- Макс. рабочее давление: до 1 МПа
- Рабочая температура: −20…+150 °C
Под какие диаметры трубки есть исполнения серии TH-PV
Ряд закрывает наружные диаметры трубки 4 мм, 6 мм, 8 мм, 10 мм, 12 мм, 14 мм, 16 мм — всего 7 исполнений. Диаметр берут по наружному размеру трубки, а не по внутреннему: цанга держит за наружную поверхность, и трубка с тем же внутренним каналом, но другой стенкой, в тот же штуцер не сядет. Диаметр трубки стоит в обозначении исполнения первым числом; присоединение к оборудованию смотрят в характеристиках выбранного исполнения.
Совместимость с импортными аналогами
Совместимый аналог — Camozzi TH-PV, SMC KQB2L (совпадают присоединительные и установочные размеры, серия TH-PV).
Как расшифровать артикул TH-PV?
Формат: TH-PV-{диаметр трубки}
- TH-PV — серия
- Диаметр трубки: 4 / 6 / 8 / 10 / 12 / 14 / 16
Пример: TH-PV-4
